一辆行驶里程约5.7万km、221的底盘,配备276发动机、722.9七速变速器的奔驰S350轿车。该车辆停放一晚后,不能启动,仪表各种报警(如图1所示),空调不能使用,音响也不能使用,主机黑屏。
故障诊断:接车后,测试车辆功能,果不其然,仪表很多的报警,音响、空调也不能使用,发动机有启动机工作声但是不能启动。

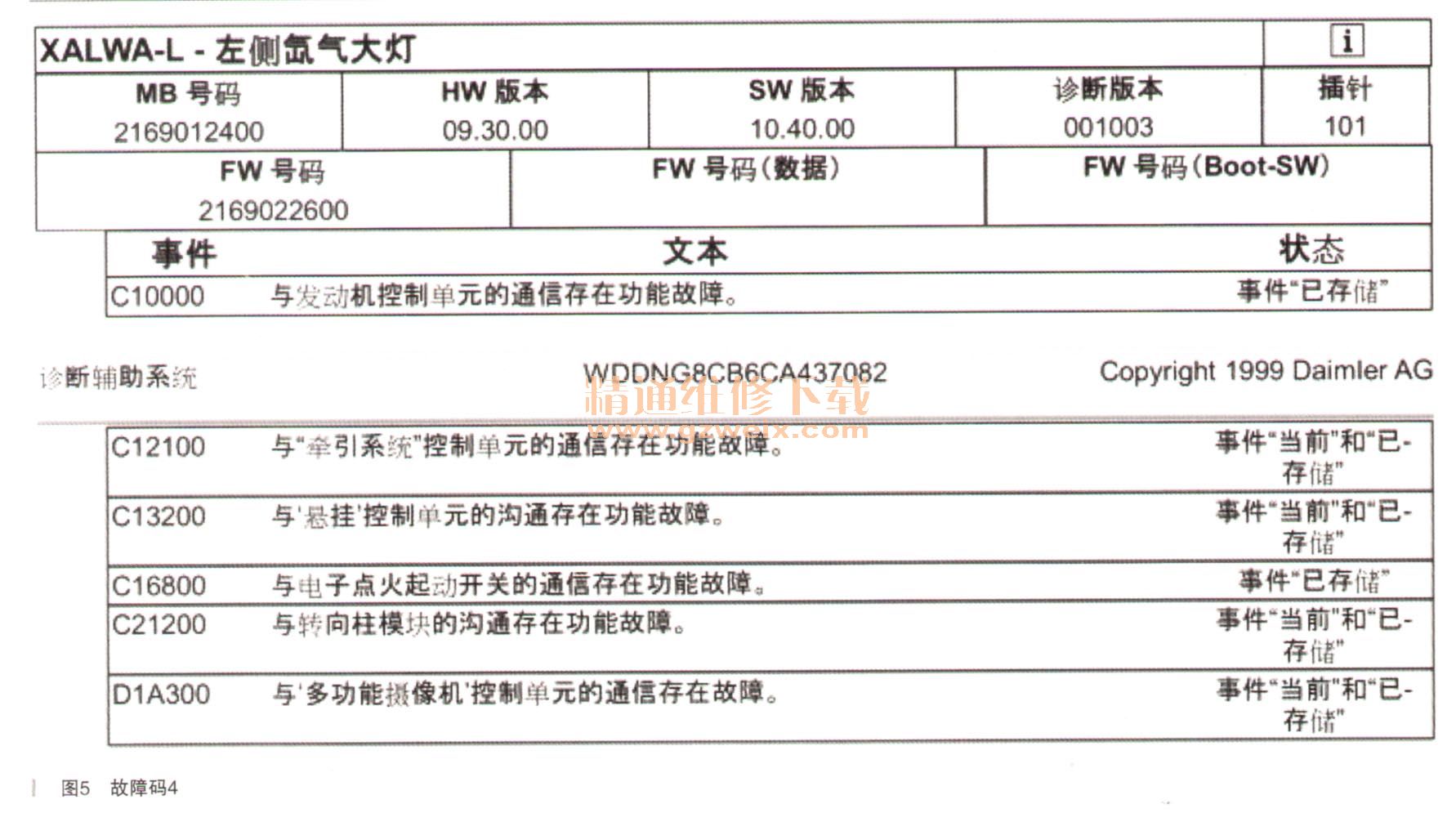

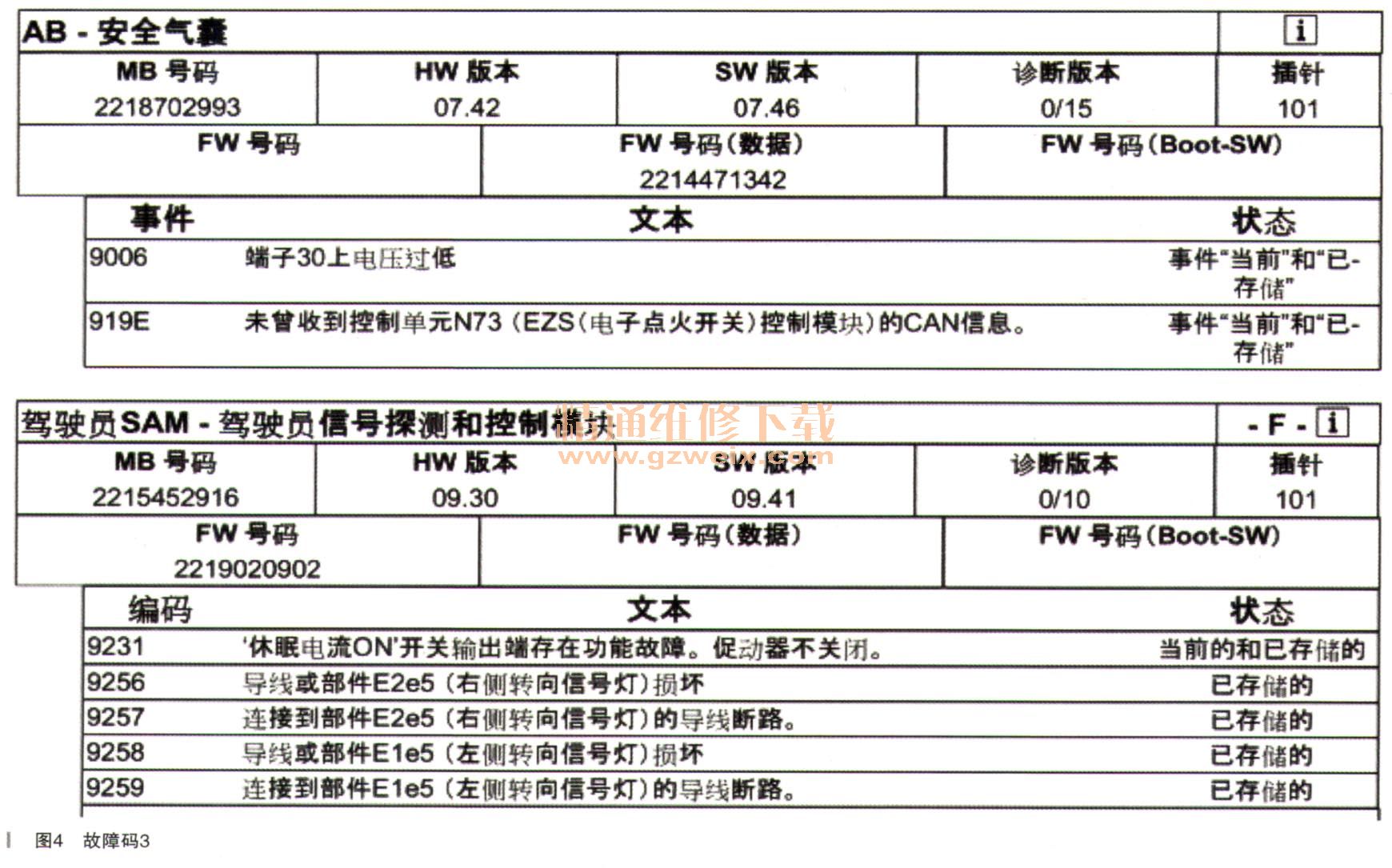

连接诊断仪对电控系统进行快速测试,有如下相关故障码,如图2~图5所示。

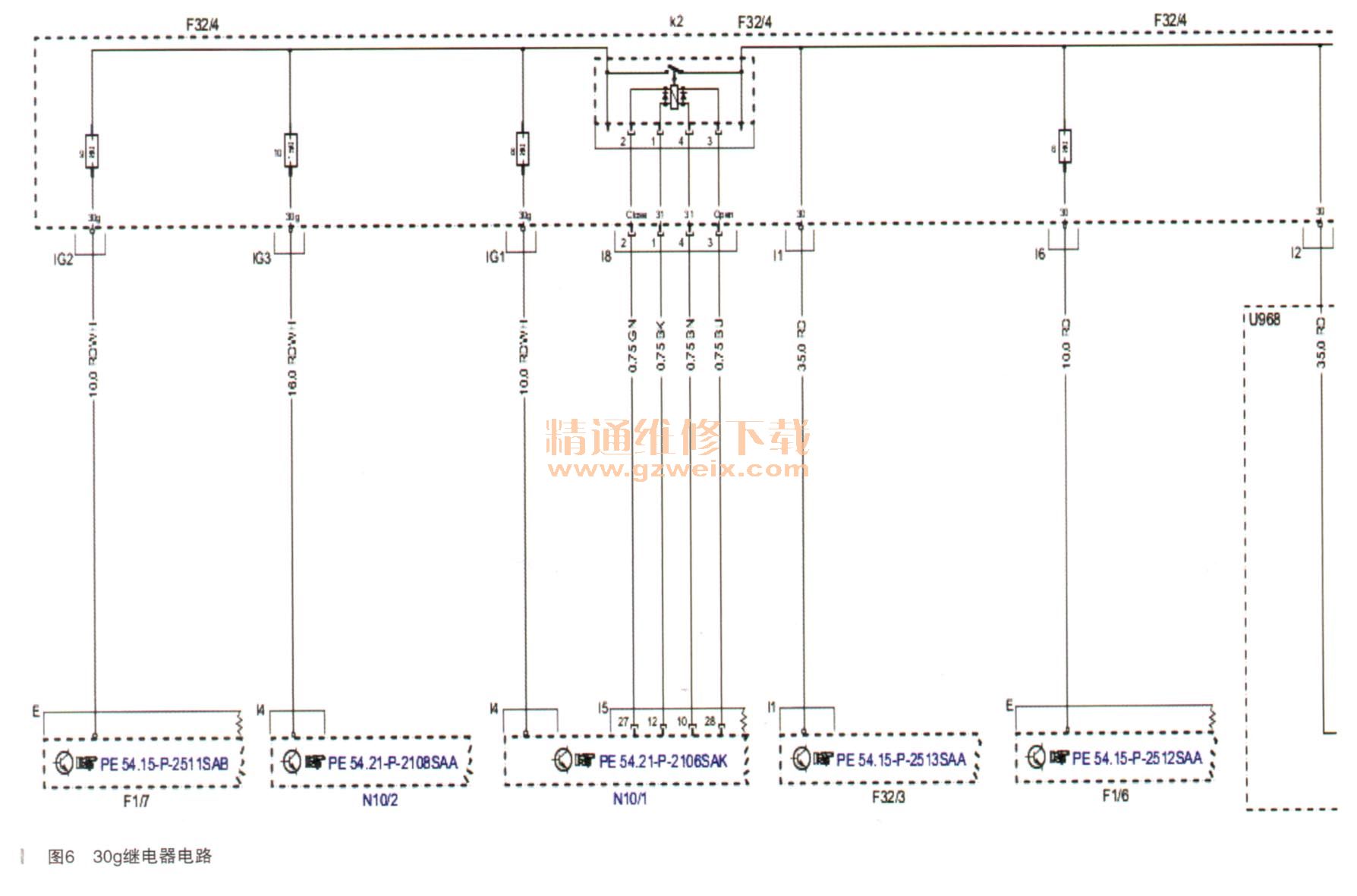

很多控制模块都有故障码,毫无头绪。但是仔细分析还是能找出一些蛛丝马迹的,首先要确定故障的性质,故障类型分类。很多CAN-B上的控制模块都不能进入,比如座椅控制模块、空调控制模块;还有娱乐系统的很多控制模块都不能进入,比如中央操作控制模块、显示屏控制模块。这些都有一个共同点那就是它们都是30g继电器供电的。查找电路图,发现它们都来自脚坑的F32/4预熔保险丝盒中的30g继电器控制,电路如图6所示。
