一辆行驶里程约1000km、配备M264 2.0T发动机和9挡手自一体变速器的2020年北京奔驰E300L轿车。用户反映:该车在行驶中发动机故障灯点亮。
检查分析:维修人员查询该车无任何维修记录;与用户沟通得知故障是在行驶中偶然发现的,没有出现抖动或异响等其他异常现象。起动发动机,仪表板上发动机故障灯常亮。

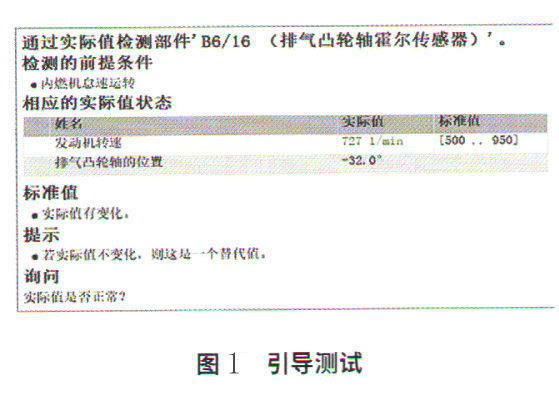

用奔驰专用的故障诊断仪XENTRY对车辆进行快速测试,发动机控制单元(M E)中存有2个故障码:P054A00—排气凸轮轴(气缸A 1)的位置在冷起动时沿“提前”方向偏离规定值;P052A00—进气凸轮轴(气缸列1)的位置在冷起动时沿“提前”方向偏离规定值。执行故障码的引导测试,发现在加速时排气凸轮轴调节的实际值显示为-32.0°且一直没有变化(图1),正常值应该在-39.5~24.5°变化,引导结果为检查线束和插头。
从XENTRY测试来看,故障指向凸轮轴调节。该款发动机的凸轮轴调节原理为:ME促动凸轮轴电磁阀,然后电磁阀推动控制柱塞。这样,凸轮轴油道内的油压就会进入与其相连的叶片型调节器,使调节器旋转,实现凸轮轴调节(图2)。而根据实际经验,此类故障在M272、M271EV0、M274和M276发动机上较为常见,大多为正时不对引起的,例如凸轮轴调节器正时位置偏离或链条拉长等故障。结合排气凸轮轴实际值特点,判断电磁阀或调节器故障引起实际值异常。
用XENTRY促动排气凸轮轴电磁阀,结果电磁阀可以激活,并且手放在阀体表面可以感受到明显的作动过程,即电磁阀正常。根据经验,一旦调节器存在故障,正时标记线大多会偏离标准位置,并且在冷起动时会发出“咔、咔、咔”的异响。拆下排气
凸轮轴位置传感器,可以看到正时标记在传感器安装孔的正中间,即正时正常。
将车辆放至冷车,然后起动,结果听到凸轮轴调节器有明显的异响,但调节器异响并不会导致故障灯亮和实际值异常。也就是说,通过异响还无法确认故障是否由调节器引起。
根据凸轮轴调节原理,调节器旋转是通过油压带动的。调节器内部的机油流向如图3所示。因此,检查范围有必要扩大至机油供应,尤其是测量机油泵建立的油压。
