一辆行驶里程约1800km、搭载264 920型发动机的2021款奔驰E300轿车。该车仪表台上出现黄字故障提示信息“主动转向辅助系统停止运作”和 “拥堵辅助系统停止运作”(图1)。

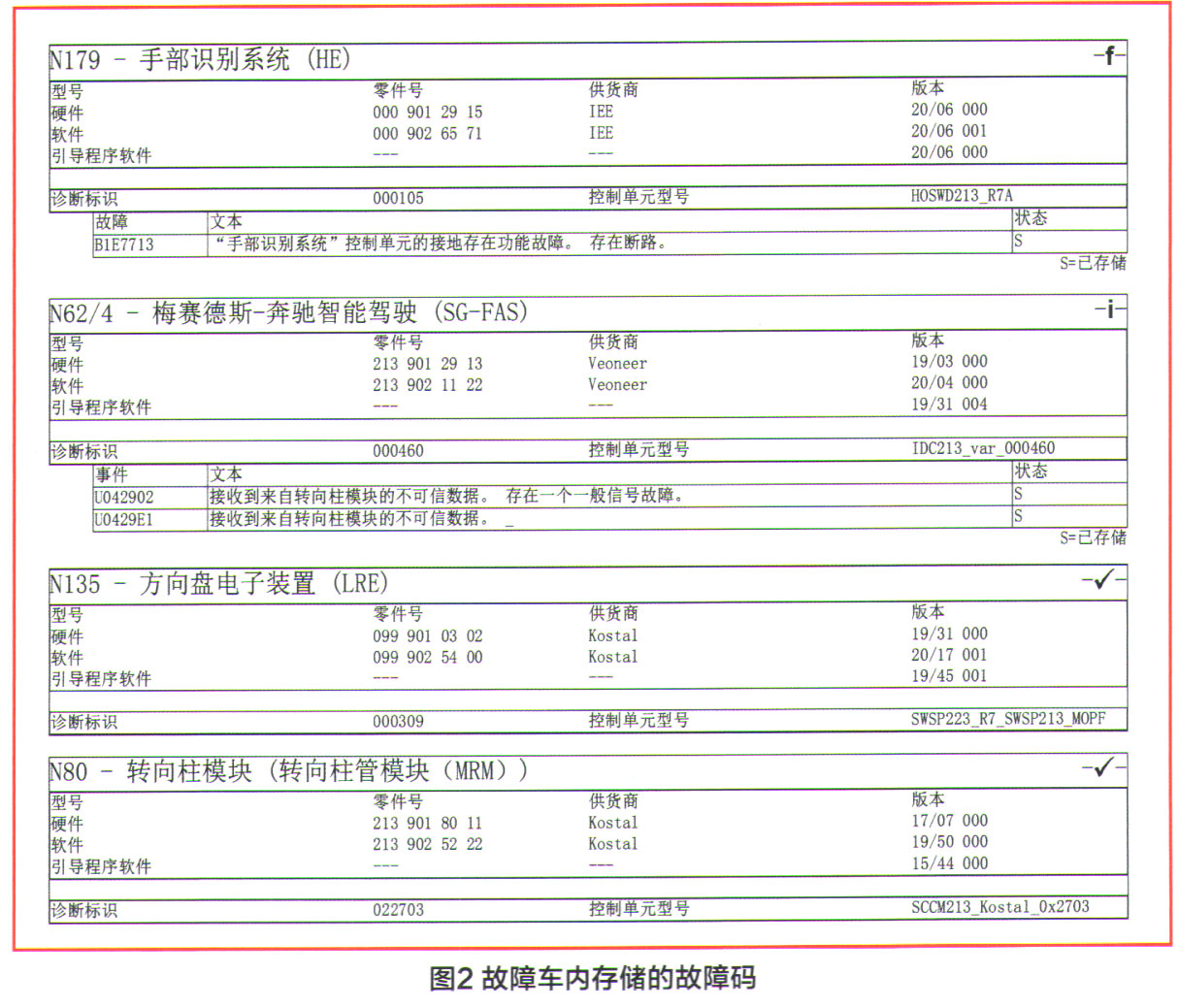

故障诊断:连接奔驰专用诊断仪进行快速测试,手部识别系统控制单元N179中设置了故障码B1 E7715-“手部识别系统”控制单元的接地存在功能故障,存在断路(图2);智能驾驶控制单元N62/4中设置了两个故障码:U042902一接收到来自转向柱模块的不可信数据,存在一个一般信号故障;U0429E1一接收到来自转向柱模块的不可信数据。但方向盘电子装置N135和转向柱控制模块N80中均没有设置故障码。
查看故障车的车籍卡,该车带代码L2B(豪华皮革方向盘)、代码233(车距车速自动调节系统增强版DISTRONICPLUS)、代N23U(激活的拥堵辅助系统)、代码266(限距控制系统和横向辅助DTR+Q)和代码P20(加强型驾驶辅助套件)。另外,该车装备了奔驰第5代多功能方向盘和第4.5代驾驶辅助组件(FAPGen4.5)。
奔驰多功能方向盘的技术迭代及外观特点如图3所示。故障车装备的奔驰第5代方向盘(图4)的特点是采用了电容式方向盘,人手检测传感器B179由一块位于方向盘表面之下的方向盘轮缘处的柔软泡沫垫组成。从外观上看与不带人手检测传感器的全触感按钮组方向盘没有区别。
入手检测传感器B179通过电容的变化检测人手是否接触了多功能方向盘。位于多功能方向盘内的手部识别系统控制单元N179(图5),用来处理来自人手检测传感器的信号,并向夕泼送手部识别系统状态信号和“双手离开方向盘检测”信号。
