奥迪Q7隐蔽耗电的检修方法

来源：汽车维修技师作者：佚名 2018-05-18 10:23:51

发现该车休眠电流高达1.2A，远高于极限值70mA，如图12所示。

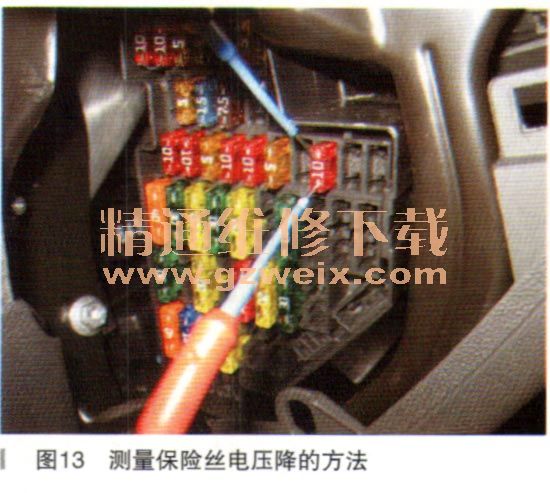

按照传统的方法，此时该逐步断开不同位置的保险丝，同时观察休眠电流是否降低，这样做不仅效率低，而且很容易激活车辆防盗报警，这里我们推荐使用测量保险丝电压降的方法，如图13所示。

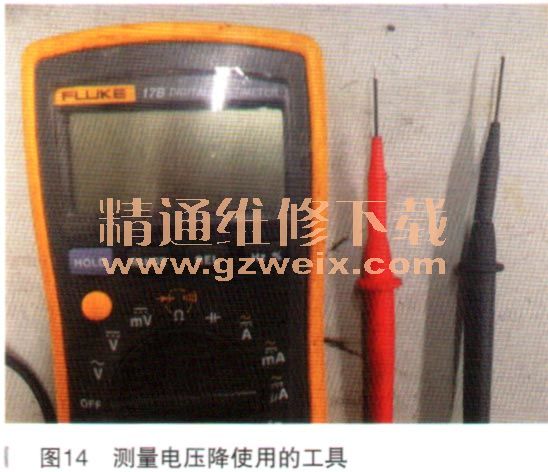

    因为电压降都是毫伏级别的，需要使用精密的万用表和很细小的探针，我们这次使用的是Fluke万用表及适配接头，如图14所示。

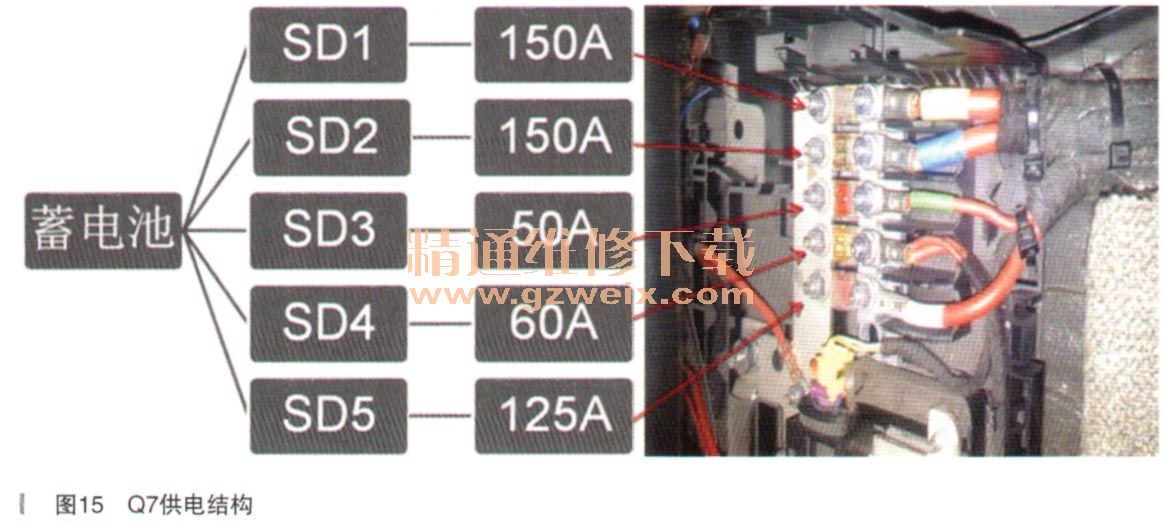

    开始测量之前，我们要先研究电路图，看懂故障车30号保险丝供电结构，然后先测量“主干”，发现问题后再顺着线路测量“支干”，才能提高效率。该车的供电结构如图15所示。

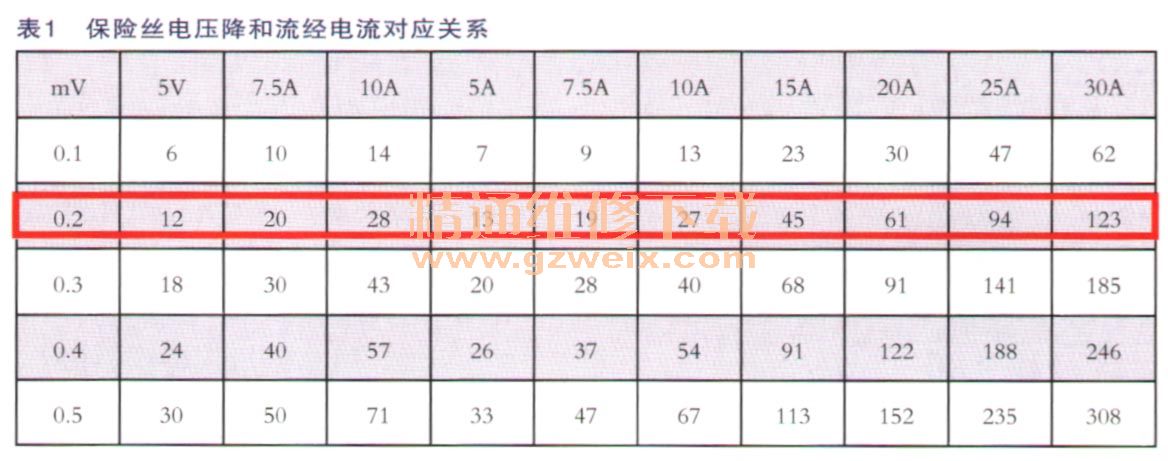

    从蓄电池一带状保险丝SD1～SD5一全车各保险丝支架，测量SD1至SD5的电压降，发现SD2为0.2mV，其余保险丝均为0。通过查阅厂家资料可知，在150A的保险丝上，0.2mV电压降大约会流经1A的放电电流。相关资料如表1所示。

    从表1可以看出，随着保险丝安培数增大，电阻降低，同样的电压降会流经更大的电流。

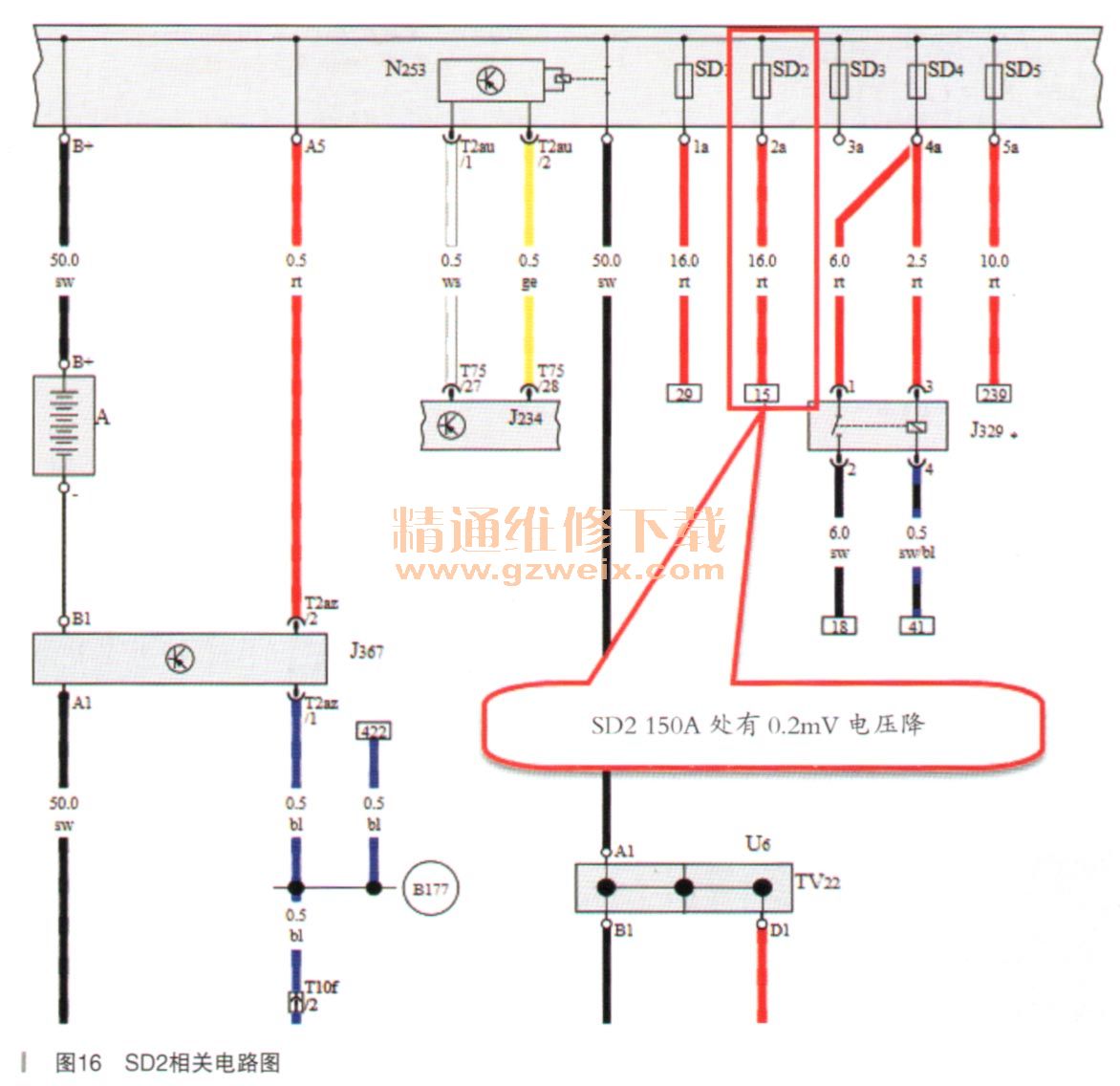

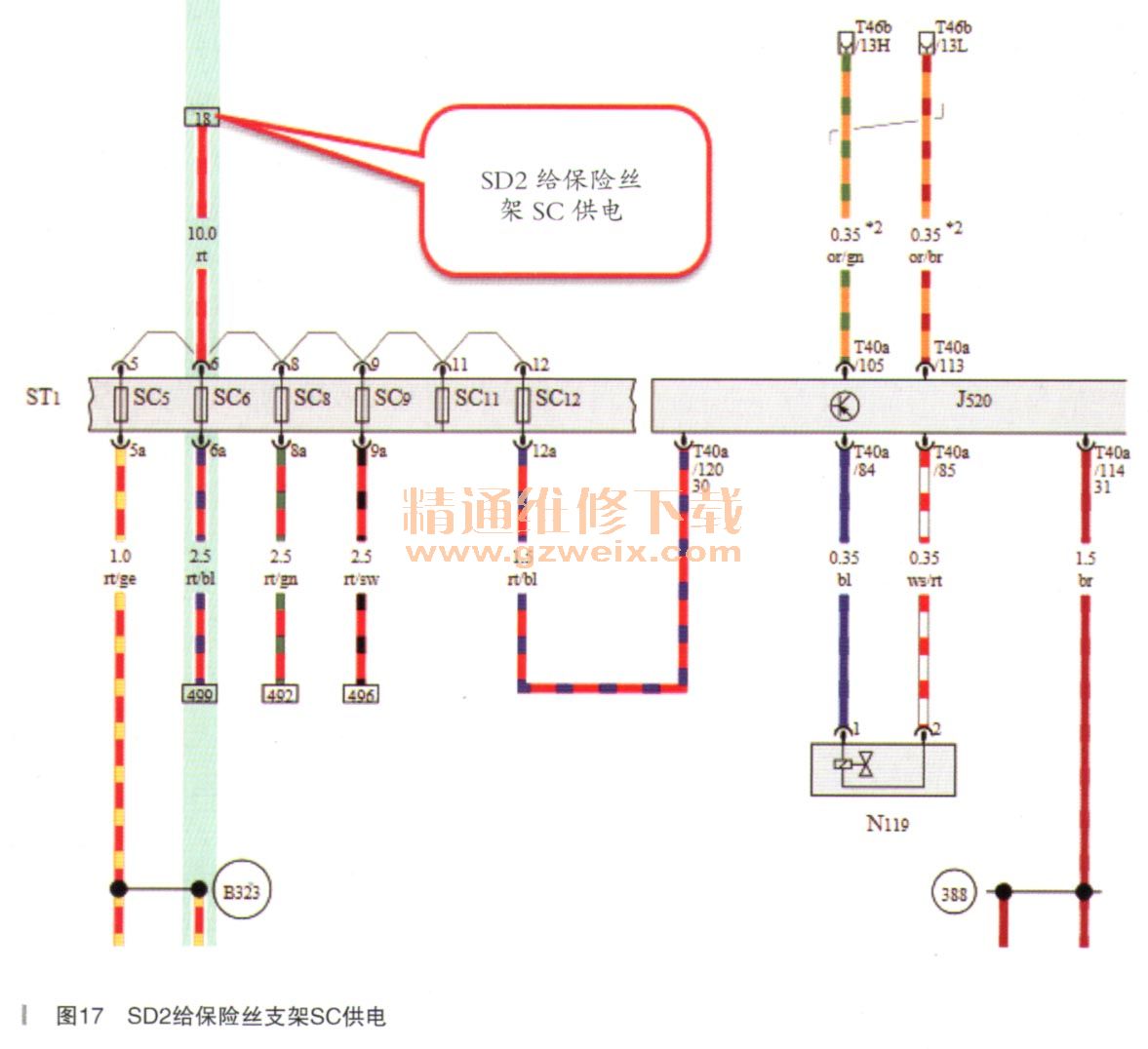

    查阅相关电路图可知，SD2保险丝给仪表右侧保险丝架SC供电，如图16和图17所示。
