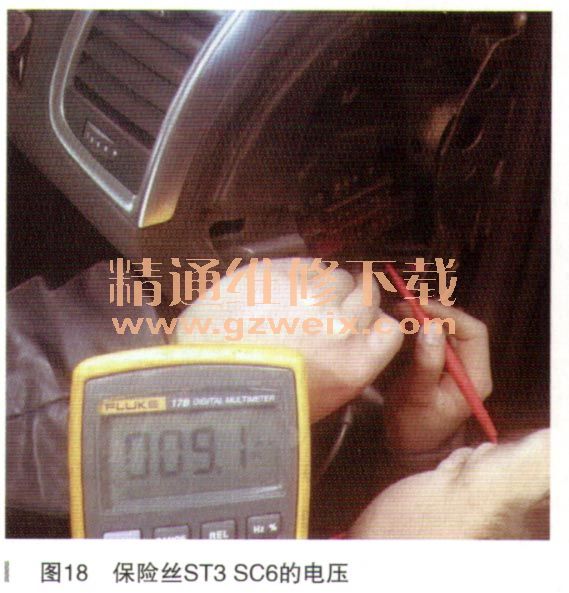

依次测量仪表右侧保险丝的电压降，发现位于ST3 SC6的7.5A保险丝电压降为9.1 mV，如图18所示。

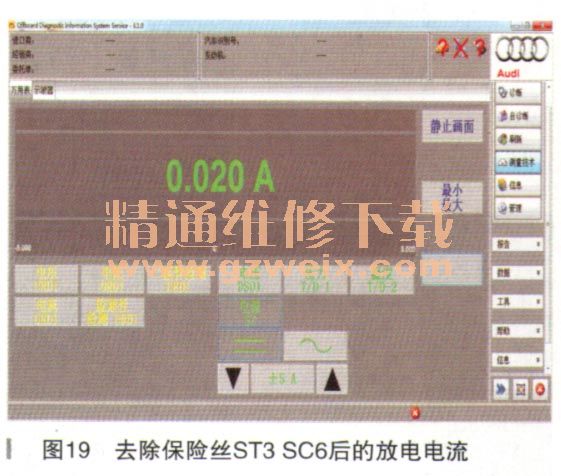

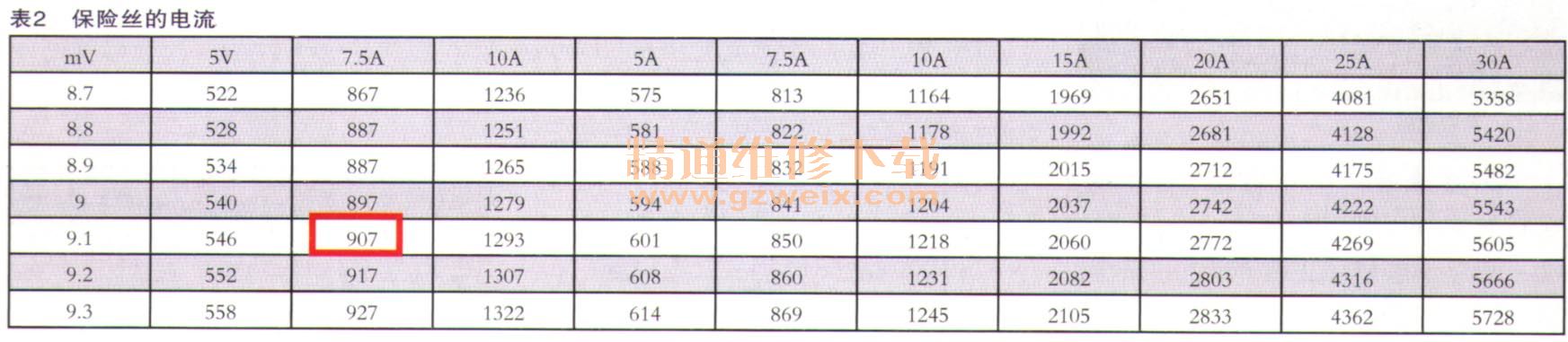

    查询资料，流经该保险丝的电流约为907mA，如表2所示。拔掉该保险丝，示波器测量放电电流迅速至20mA，如图19所示。

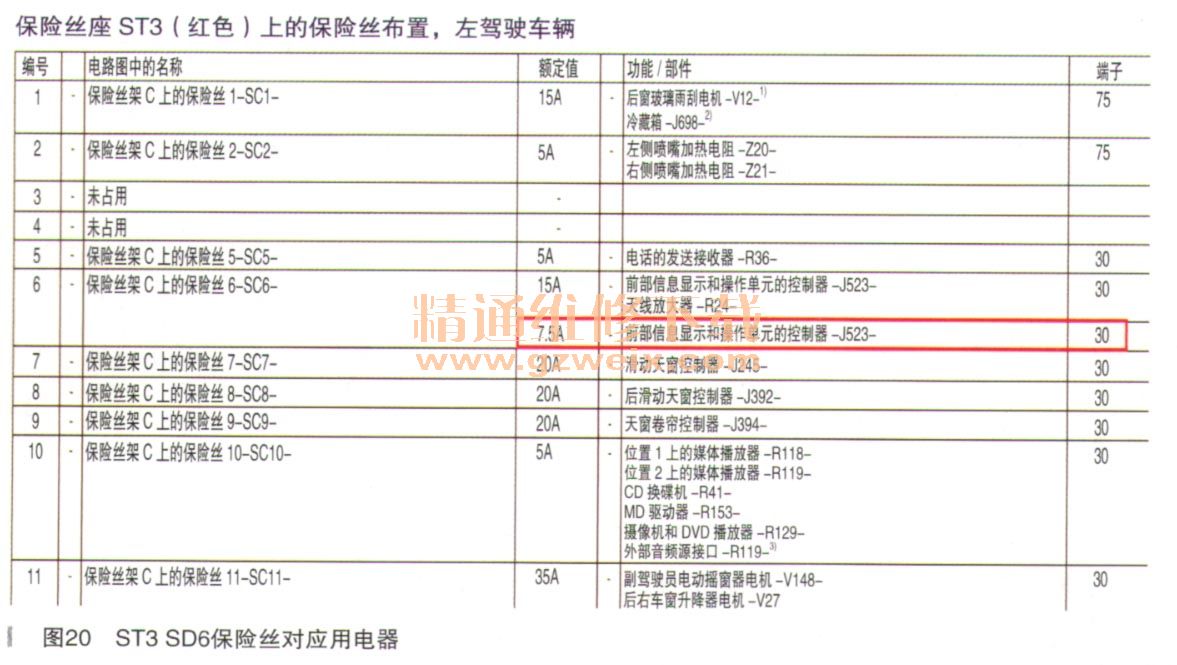

      反复几次测量后，确认该保险丝对应用电器存在放电现象，查询电路图，该保险丝的用电器为前部信息显示和操作单元的控制器J523，如图20所示。直接拆除J523，经反复测量，放电电流均在30mA以下，至此确认故障排险。

    故障排除：更换蓄电池和前部信息显示和操作单元J523。
    故障总结：相比上断开保险丝，测量电压降最大的好处就是不断电，因此不会激活防盗报警装置。
    排除故障要采取灵活的策略，案例中的放电电流很大，才有可能在150A的带状保险丝上测量出来，如果放电电流很小，那么也只能逐个保险丝架测帚了。
