福特蒙迪欧轿车发动机自动熄火故障检修
来源:汽车维修与保养  作者:佚名  2018-11-10 15:38:46



    现在,已经排除了火花塞、燃油泵、电磁阀的问题,接下来该检查混合汽了。
    因为ECU是根据进气压力传感器、曲轴位置传感器、冷却液温度传感器3个信号控制喷油量,如果其中之一坏了,ECU就接收不到进气量的信号,或者接收到的信号不准确,有的车打不着,有的车不好打,有的怠速不稳。因为电脑诊断仪根本测不出故障,所以这个检测工作就有点困难了,只能逐个排查。

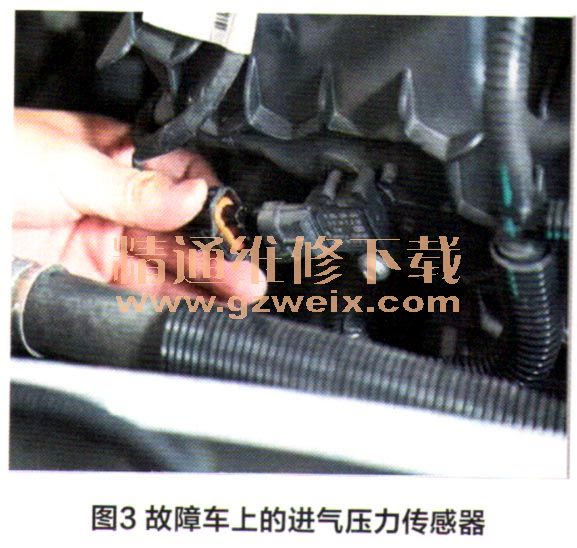

    首先排查进气压力传感器。进气压力传感器(Manifold Absolute Pressure Sensor),简称MAP(图3),通过真空管连接进气歧管,根据发动机负荷的变化,感应进气歧管内的真空变化,感应器内部电阻会发生改变,并转换成电压信号,供ECM电脑修正喷油量和点火正时角度。换言之,ECM电脑输出5V电压给进气压力感知器,再由信号端侦测电压值。发动机怠速时,其电压信号约1~1.5V,节气门全开时,则约有4.5V的电压信号。

    进气压力传感器检测的是节气门后方的进气歧管的绝对压力,它根据发动机转速和负荷的大小检测出歧管内绝对压力的变化,然后转换成电压信号送至发动机控制单元(ECU)、ECU依据此信号电压的大小,控制基本喷油量的大小。
    对进气压力传感器,我采用以下两个步骤进行检测:第一步,基本检测;第二步,电源电压检测。
    基本检测又分为真空软管的检测和传感器线路的检查。目测真空软管不存在漏气或不畅通等异常现象,再检查传感器线路问题,目测线路并没有出现老化破裂等现象。拔下插接器,发现端子处存在锈蚀、氧化。拆下传感器发现有油渍,感应膜片处的油渍更多。于是对整个进气压力传感器进行了清洗,装车后试车,之前的故障现象彻底消失,踩油门车速可以提高到80km/h,而且立刻感觉到车子也变得比以前轻松了。但是毕竟短暂性地试车也不敢确定就已经排除故障了。接下来做了长时间的长途测试,最终确定故障被彻底排除。
    为了安全和保险起见,我又更换了新的进气压力传感器,至此,该车故障终于被彻底排除,一年多来再也没有发生过类似的故障。
    维修点评:此车故障其实很简单,只是作者忽视了数据流分析,如果仔细分析数据流中就可以快速找到故障部位。正常情况下,在怠速时,进气压力传感器数据应显示30~47kPa,一般在36kP。左右。加速时,进气压力传感器数据开始变化。
    另外,在发动机无法启动时,借助尾气分析仪也可以分析出混合汽是过浓还是过稀。导致混合汽过浓的主要原因有:喷油器过脏、卡滞,导致关闭不严;进气压力传感器或空气流量计给ECU输送了错误信号等。

相关资料:2013-2016年福特蒙迪欧(Mondeo)原厂维修手册(含电路图)完整版.rar
