故障现象:空调不制冷,空调压缩机不吸合。
故障分析和诊断:
1.检查发现压缩机没有吸合。启动发动后,按下自动模式\手动模式\前档玻璃快速除雾按钮,空调系统送风和风门交换功能正常,在操纵A/C按钮的同时多功能显示屏MFD可以正常显示空调即时状态。 操作空调控制面板风速/风向以及MFD显示正常,说明EATC以及MS-CAN正常。
2.自测无故障代码,读取PCM数据流(如下图)
AC-REQ ----(空调请求信号)为 NO
ACCS ------(空调压缩机循环开关)为OFF。
A/CLV -----(A/C负载电压信号)为0.56V。 拔下中压开关插头后该A/C负载电压信号上升为5V。
以上数据很明显的说明空调管路压力和压力开关正常,造成压缩机不吸合的原因是PCM没有收到正常的空调请求信号或控制压缩机离合器线路的。
3、根据网络图分析空调的信号传递为:
空调开关请求信号——→EATC——→IC——→PCM——→空调压缩机离合器继电器——→空调压缩机离合器吸合
4、MFD可以正常显示空调操作的即时信息说明EACT和中速网络正常。实际检测高速网络和PCM也很正常。说明问题应该出在网络传递上,怀疑仪表在两种网络信号转换的时候出现问题。
故障排除和总结:
1、

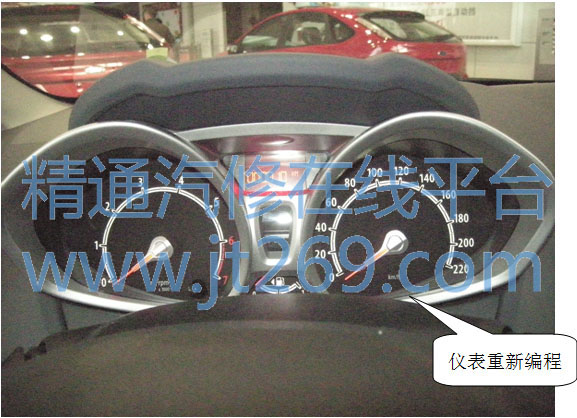

进入网关仪表,试图查看空调信号,发现没有空调方面的
数据流。重做CCC后试车,空调压缩机吸合,故障排除。
2、 此故障我们分析为模块之间的通信不匹配,导致IC的请求信号PCM不能接收引起故障。09款福克斯也出现过类似故障考虑到有些故障相通性,处理方法也类似。
