故障现象:发动机故障灯亮,ABS灯亮。
1、
车主反应在行车时突然发动机故障灯和
ABS灯同时 亮起,停车熄火后重新启动,故障灯和
ABS灯仍然长亮。
2、 用IDS诊断故障码:U3003:16-48-
ABS 电瓶电压
U0121:00-08-
BCMii 与
ABS控制模块的通讯漏失
U0415:68-08-
BCMii 由
ABS控制模块获得的数据无效
U0121:00-28-IPC与
ABS控制模块的通讯漏失
U0401:68-28-IPC 由ECM/PCM获得的数据无效
U0121:00-A8-PCM与
ABS控制模块的通讯漏失
U0401:00-48-PSCM由
ABS控制模块获得的数据无效
U0121:00-48-PSCM 与
ABS控制模块的通讯漏失
U0401:68-2C-IPC 由ECM/PCM获得的数据无效
3、
先把检测的故障码全部记录下来后,再清除故障码发现发动机故障灯熄灭,但
ABS灯还是长亮。证明
ABS系统是存在故障,根据故障码一步一步去分析,全部是U开头的是网络故障码,而且全部都是与
ABS有关的(
ABS与
BCM、IPC、PCM、PSCM之间是通过高速网连接的)是否高速网出现问题呢?用IDS做网络测试所有模块都正常,测量诊断接口处高速网针脚电阻值60Ω、网络电压也正常,说明网络总线是没有问题,怀疑是否
ABS模块有问题了呢?

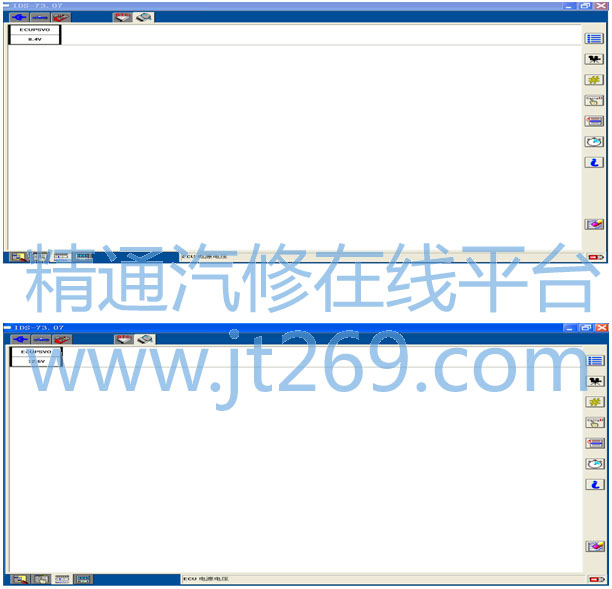

当测量
ABS模块
数据流时,发现
ABS模块的电源电压只有8.4V明显不正常,正常当打开点火开关2档时,
ABS模块的电源电压应该是
蓄电池电压才对。根据线路图检测各个保险丝都正常,拆开
ABS模块插头检查各针脚正常电源,搭铁均正常,网络线都正常,说明输到
ABS模块的线路是正常的。判断为
ABS模块内部故障,更换
ABS模块后,模块电源电压正常,清除故障验证故障排除。
总结:此车由于
ABS模块内部故障,导致
ABS与
BCM、TPC、PCM、PSCM各个模块的网络通讯出现异常,所故障灯才亮。对于网络故障,我们要善于从故障码中分析找出共同点,有利于准确快速的解决问题。
