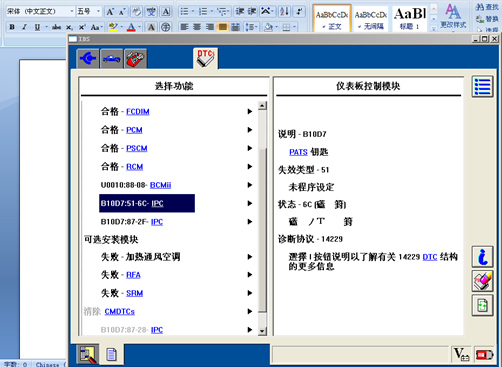

故障分析:该车在车主使用时打不着车,故拖回店里进行检查。用IDS读取故障码，有以下故障码，如图一，图二所示：

初步判断钥匙遥控器有故障，但钥匙遥控器可进行锁车，解锁等正常操作，进一步怀疑程序有故障，遂对钥匙进行清除及重新设定，并对仪表进行重新编程。然后在店内进行多次测试，并未有打不着车现象出现。当车主在正常使用4天之后故障再次出现，拖车回店里用IDS读取再次出现上述两个故障码。再次对钥匙进行清除后，进行钥匙重新设定失败。进一步分析得知钥匙是记忆在PATS模块中的，因此判断PATS模块有故障，而PATS模块是集成在仪表内的，遂更换仪表后进行测试，依然打不着车，排除PATS模块故障。查找维修手册电路图，如图三所示：



由图可知在点火钥匙打到启动时要检测PATS是否合法，而检测PATS是否合法的信号由PATS收发器收发，3号脚发射信号，4号脚接收信号。由于仪表已经排除故障，所以质疑PATS收发器存在故障。用VMM进行发射信号及接收信号波形读取，如图四，图五，所示：



3号脚在发射信号之后就没有12V的电压输出了，检测PATS为不合法,因此不能着车。更换PATS收发器后，车辆顺利着车。再次用VMM进行发射信号及接收信号波形读取如图七，图八，所示：



发射信号及接收信号正常。

故障排除：更换PATS收发器，故障排除。
