一辆行驶里程约2.5万KM的日产天籁轿车。该车发动机故障灯亮加不起油。
故障诊断:
1)连接CONSUL-Ⅲ读取故障码,显示P2127加速踏板位置传感器电路2故障。产生此故障的可能原因:1线束或接头 2加速踏板位置传感器 3曲轴位置传感器 (位置) 4动力转向压力传感器 5蓄电池电流传感器 6制冷剂压力传感器。排查故障本着从易到难的原则首先检查加速踏板位置传感器电压。
2)找到加速踏板位置传感器插头,测量加速踏接头 (E110)5号端子与接地之间电压约0V,可能是ECM无5v电压输出或线路开路;测量ECM接头(E16)102号端子与加速踏板接头5号端子之间不导通。由此可以判断线路开路造成的。

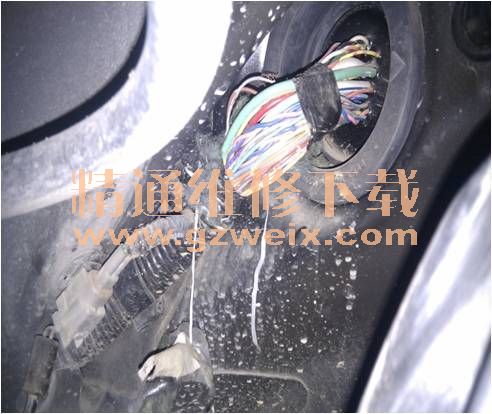

3)检查ECM与加速踏板之间的线束,首先检查外表的束没有发现破损现象,跟据维修手册的线束布置部分给出了车上线束和插头的具体位置,拆开左前轮挡泥板,发现主线束有条棕色线断了,刚好是加速踏板的5V电源线(见图),修复线束清除故障代码,执行特殊修理要求,故障排除。
相关资料:2013年东风日产天籁公爵原厂维修手册(含电路图)
维修小结:
1. 我们在排查电路故障时要从原理图开始,使用电路图了解更详细维修参数,不要盲目下手。
2.维修手册给出了车上线束和插头的具体位置,通过使用线束布置图你能够确定其确切位置进行诊断,避免了走弯路。这样才能迅速准确的找出故障点。
