一辆行驶里程约7.7万km的日产天籁2.3轿车。用户反映:该车无法启动。
故障检修:
1)电瓶及起动马达良好,就是起动不起来,初步检查,发现防盗系统有问题,于是拖回我店。
2)连接诊断电脑,读得故障码:P1610、P1614两个故障码。
3 消码,故障码P1614没有了,只留下P1610,并消除不了。如上页故障码表所说故障可能为非匹配钥匙、BCM、ECM等。
4 随后我们首先试着匹配钥匙,但NATS系统始终无法初始化。怀疑是不是钥匙芯片损坏了,故换了把钥匙,依然无法初始化。
5 于是就考虑到上页2个故障码有共性的BCM,找来事故车间的04年天籁的BCM换之,然后进行钥匙的匹配。初始化成功,说明就是BCM有问题,然后配机械钥匙。
6 插入机械钥匙,打开点火开关,防盗灯没有闪5下,但能起动。再用智能钥匙起动,车辆又不能起动了,仍然把机械钥匙塞入锁芯,也不能起动了,同时看到仪表左侧的KEY红灯闪烁,说明钥匙匹配没成 功。

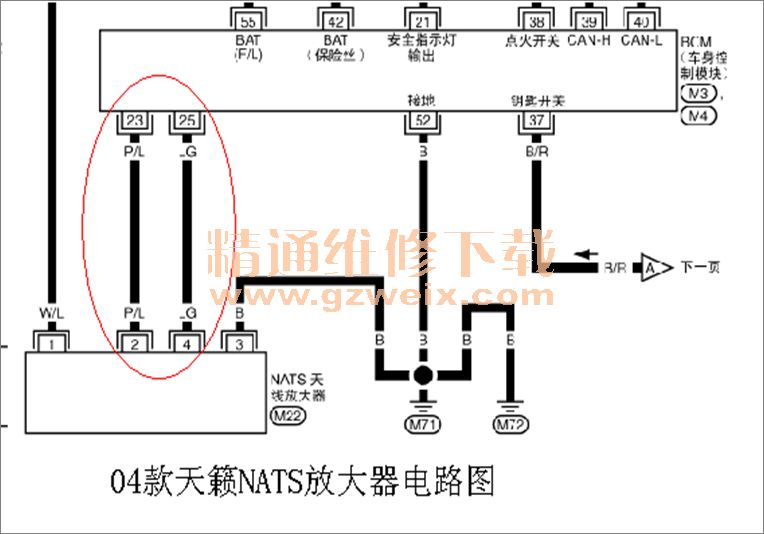

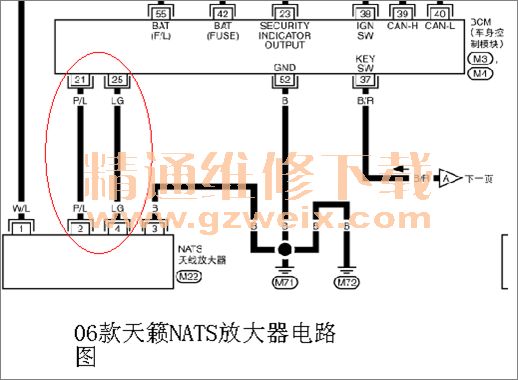

7 此时维修陷入了困境中。想想换了BCM能初始化,大方向是对的,可能还有小的细节没考虑到,故再次仔细察看电路图,发现BCM的针脚04款与06款有差别,04款NATS放大器对应BCM的是23和25号,而06款NATS放大器对应BCM的是21和25号(附上图)。
8 发现这个细小差别后,就换06年的BCM再次匹配机械钥匙,防盗灯也能闪烁5下,匹配成功,多次起动车辆,均能起动,故障排除。
维修小结:
1. 当时诊断车辆时,考虑到两款车改动不大,且NATS系统相同,故一直参照的是04款的电路图,使维修陷入困境。
2. 也是由于相同的原因,对换的BCM也是04款的,故人为的设置了故障。
3.在今后的维修过程中,应参照对应年份的资料,不可主观的去看改动前或改动后的资料,对换配件也应是相同的。以免造成陷入维修的误区。
