2.2近光灯故障检测
1）用解码仪进入BCM和IPDM E/R读取故障码，没发现故障码。重新进入IPDM E/R读取组合开关的数据流，发现组合开关所有开关信号能随开关的动作在ON和OFF间变化；由此判断BCM和IPDM E/R供电正常，BCM和组合开关正常，IPDM E/R前面线路的导通性正常。
2）使用解码仪进入IPDM E/R，进入动作测试菜单，对近光灯进行动作测试，近光灯不亮。
3）使用万用表检查近光灯的熔断丝，熔断丝工作性能良好。
4）拆下前照灯灯泡进行检查，近光灯丝没有烧断；直接供电，近光灯泡正常点亮。

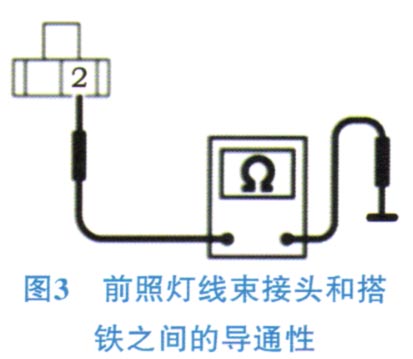

5）使用万用表电阻挡测量前照灯线束接头B的2脚与搭铁之间的导通性，如图3所示，电阻接近0Ω，搭铁正常。

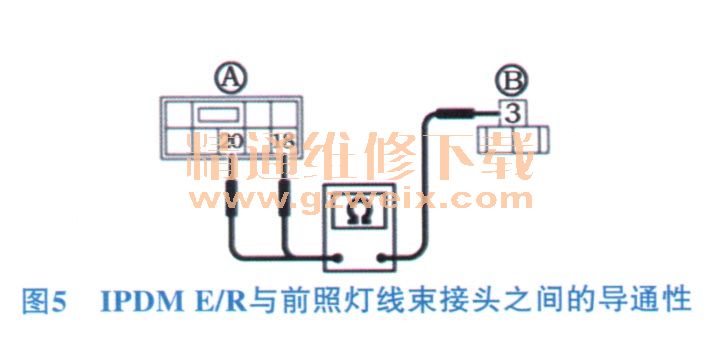

6）前照灯电路在发动机室智能电源分配模块IPDM E/R中的电路图如图4所示。IPDM E/R线束接头A的18脚和20脚为近光灯的电压输出端。使用万用表电阻挡测量IPDM E/R线束接头A的18脚和20脚到前照灯线束接头B的3脚之间的导通性，如图5所示，电阻接近0Ω，线路工作正常。
分析以上测试结果，初步判断故障可能是IPDM E/R故障所致。
3 故障诊断
通过故障检测分析，得出故障所在是IPDM E/R、需要更换IPDM E/R就能解决问题。由于对IPDM E/R内部有一定的了解，考虑到换IPDM E/R价格较高，故尝试拆开IPDM E/R检测，看能否进一步缩小故障范围，并且维修好。
