检修电控柴油机冷起动困难
来源:本站整理  作者:佚名  2012-11-21 13:01:04

一、电控燃油泵喷嘴的结构

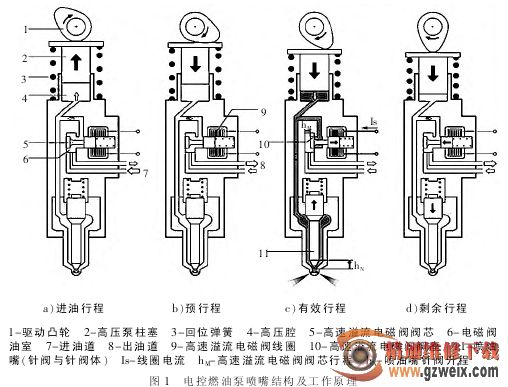

及工作原理1.结构及工作原理在电控柴油机的燃油供给系统中,最主要的总成件是电控燃油泵喷嘴,它由3 个主要部件组成,即柱塞泵(包括泵腔、柱塞及回位弹簧,相当于传统喷油泵中的柱塞副偶件)、喷油器(包括喷油器体、喷油器针阀和回位弹簧)、高速溢流电磁阀(带有电磁控制的燃油阀),其结构及工作原理如图1所示。



电控燃油泵喷嘴的下部抵靠在气缸盖底部,与普通的喷油器相似;中部有燃油进口和出口,与燃油管道相通;上部有压力弹簧和壳体,位于气缸盖的上方。



柱塞由下止点向上止点运动为进油行程;柱塞由上止点向下止点运动的全行程包括预行程(柱塞由上止点下行至高速溢流电磁阀关闭)、有效行程(柱塞由高速溢流电磁阀的关闭点下行至打开点)和剩余行程(从有效行程结束至下止点)。



电控燃油泵喷嘴的回油通道中安装有高速溢流电磁阀,该电磁阀为常开型,不通电时保持开启状态,即使凸轮或摇臂驱动喷油器内的柱塞泵油,也不能建立起足够的压力使喷油器开启喷油;通电时则关闭喷油器的回油道,随着柱塞的泵油,喷油器内的油压迅速升高,并使喷油器开启喷油;当再次断电时,打开回油通道,喷油器结束喷油。高速溢流电磁阀关闭的时刻即是喷油开始的时刻,高速溢流电磁阀关闭的持续时间决定了喷油量。



2.喷油量的控制

为了实现各缸喷油均匀,通常是对曲轴转速进行精确测定,并由电控单元计算出该转速下各缸循环供油量的偏差,然后进行补偿调节。以怠速运转时为例,燃油供给系统首先按电控单元设定的标准循环供油量供油,然后通过曲轴位置传感器凸轮轴位置传感器测算出曲轴的转速变化(即加/减速度),获知各缸对怠速转速所作“贡献”的大小,据此调节各缸的循环供油量,即以电控单元内的标称数据为参照,通过改变高速溢流电磁阀驱动信号的脉宽(时长),也就是改变高速溢流电磁阀关闭的实际持续时间,实现对各缸供油量的调节。进行调控后,各缸的喷油量趋于一致,达到怠速运转平稳的目的。



由电控燃油泵喷嘴的控制原理可知,导致喷油量正补偿调节,是基于电控单元检测到该缸“出力不足”,从而加大了喷油量,即延长了高速溢流电磁阀关闭的持续时间。



喷油量不足可能是喷射压力低或喷油嘴喷孔堵塞等引起的,其中喷射压力低的具体原因有机械驱动机构(如凸轮、摇臂)磨损;摇臂调整螺钉调整不当,使高压柱塞泵行程减少;柱塞副磨损,造成密封不良;高速溢流电磁阀关闭不严等。



导致喷油量负补偿调节,则多是因为某缸的喷油嘴渗漏,造成“额外”供油,如喷油嘴针阀与针阀体密封不良,在喷油前就开始滴油等。



[1] [2] [3] [4]  下一页
