为避免制冷剂过度流失，在制冷剂鉴别过程中，防护帽必须始终装在净化排放口上。需要说明的是，制冷剂鉴别仪的净化功能是有限的，只能对采样管路中的制冷剂进行净化，不能对制冷系统中的制冷剂进行净化。另外，只有在特定的检测结果下，仪器才能自动激活净化功能。单一的R134a或R12与空气混合物，纯度达不到标准（如R134a纯度为100.0%，空气含量为2.5%），此时仪器将自动提示是否需要进行净化，操作人员可视情况做出决定。

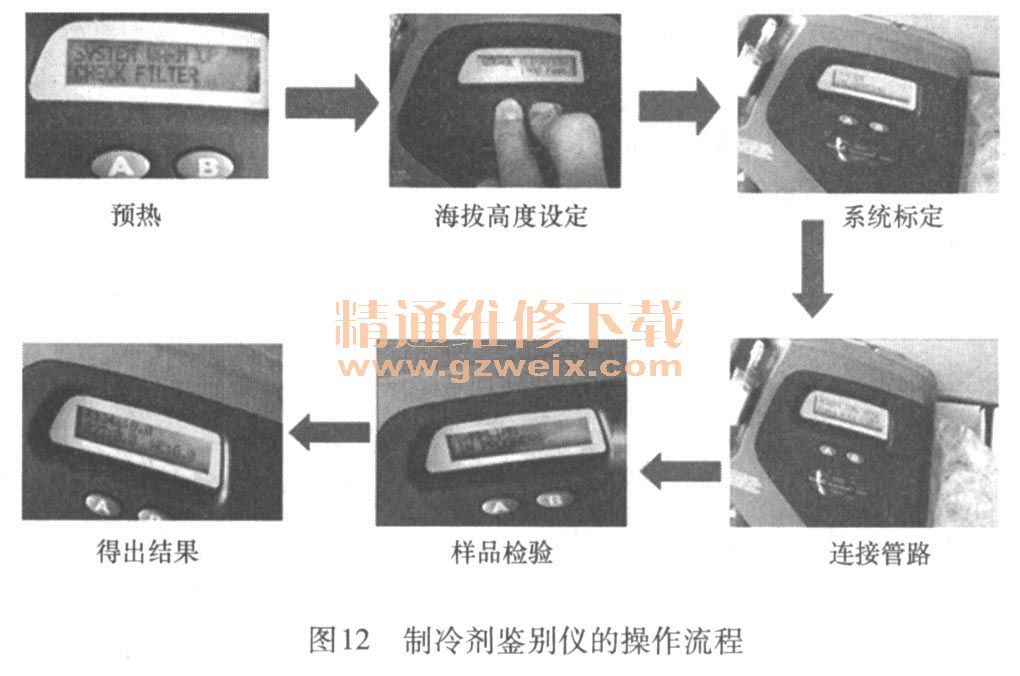

②操作流程。制冷剂鉴别仪的操作流程由六个环节组成：开机、预热，海拔高度设定，系统标定，连接管路、调节压力，样品检验，显示结果。操作要点：按照界面提示信息进行每一步骤。制冷剂鉴别仪的操作流程见图12。

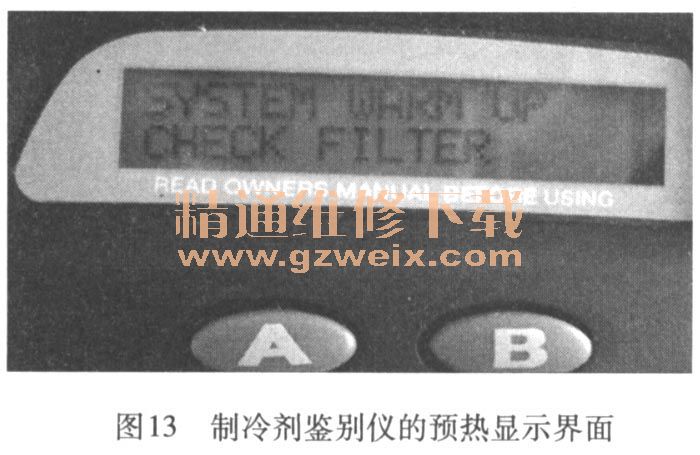

a．开机、预热。连接电源后仪器自动开机，预热时间约为2min。在预热过程中可以对仪器进行海拔高度设定。如果不需要进行海拔高度设定，仪器在预热结束后自动进行系统标定。制冷剂鉴别仪的预热显示界面见图13。
b．海拔高度设定。设定海拔高度是为了更加精确地测量样品成分，因为测量基准值与空气密度有关。仪器在预热过程中会显示“TO SET ELEVATION”信息，提示是否需要进行海拔高度设定。

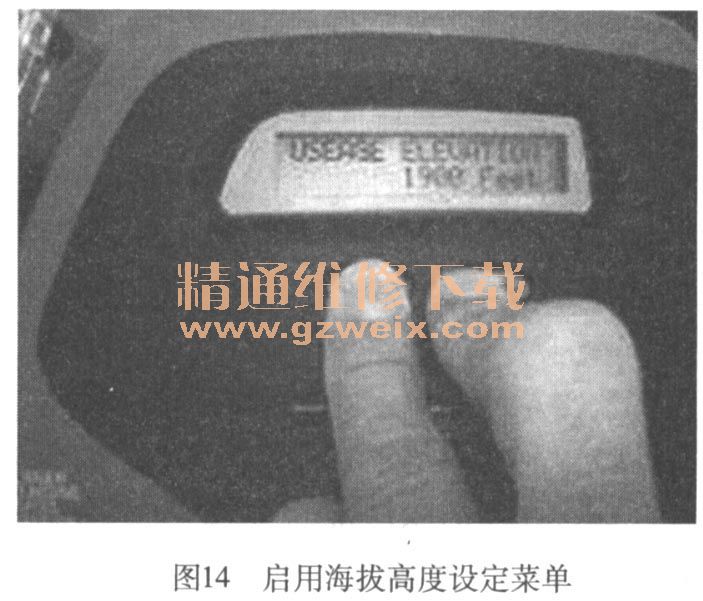

按住A、B键直到显示屏出现“USAGE ELEVATION， 400 FEET”信息。使用A键和B键，调节海拔高度。仪器出厂设置的海拔高度是400ft，相当于120m。每按一次A键，升高100ft ；每按一次B键，降低100ft。按照当地实际海拔高度进行设定。设定完成后，等待20s，仪器会自动切换到预热菜单。启用海拔高度设定菜单见图14。

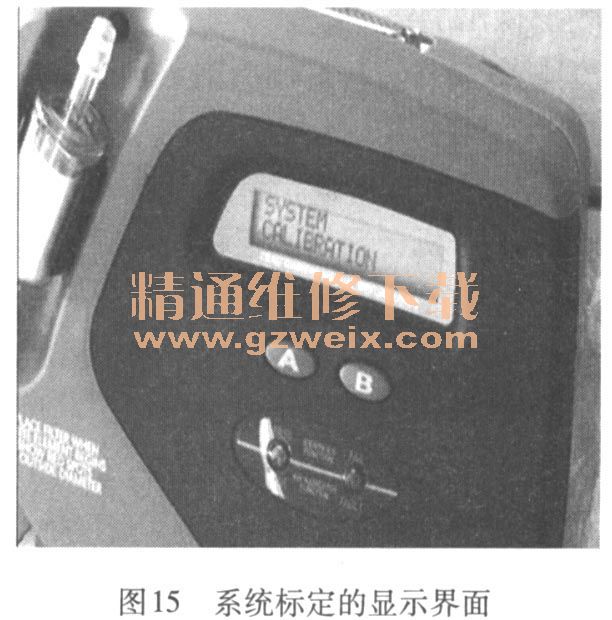

c．系统标定。系统标定用于对仪器内部的测量元件进行归零，同时排出残余的制冷剂。当预热完成后，系统标定自动进行，此时仪器内部的气泵运转。1 min后系统标定结束。系统标定的显示界面见图15。

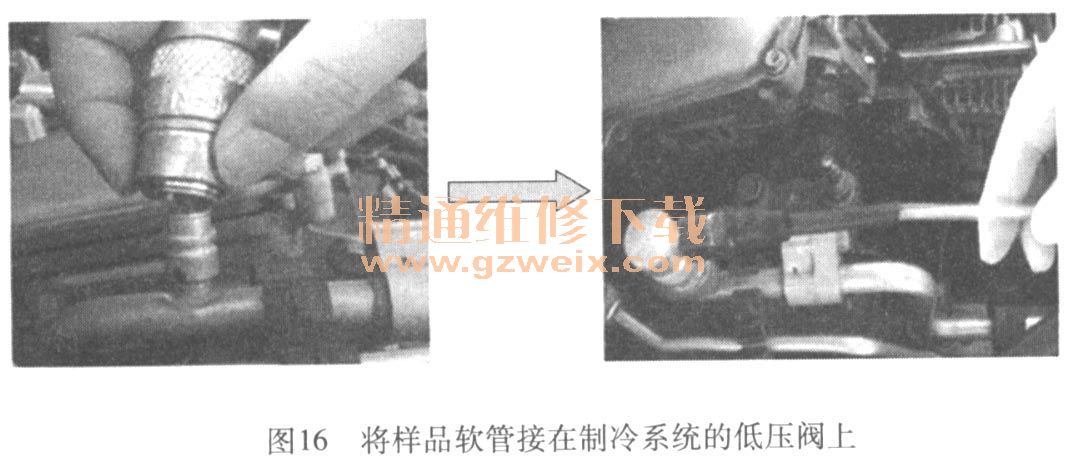

d．连接管路、调节压力。当仪器的显示界面出现“Ready CON. Hose Press A to Start”信息时，进行管路连接。将样品软管接在制冷系统的低压阀上（图16），旋转快速接头的旋钮，调节压力（5～25 psi，1psi =6. 9kPa）。

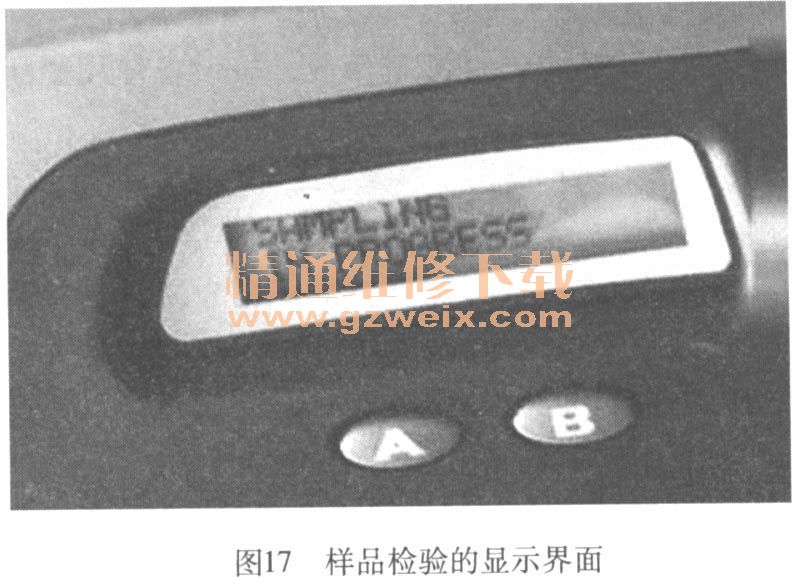

e．样品检验。按A键，仪器开始进行样品检验，检验时间约为1 min。样品检验的显示界面见图17。

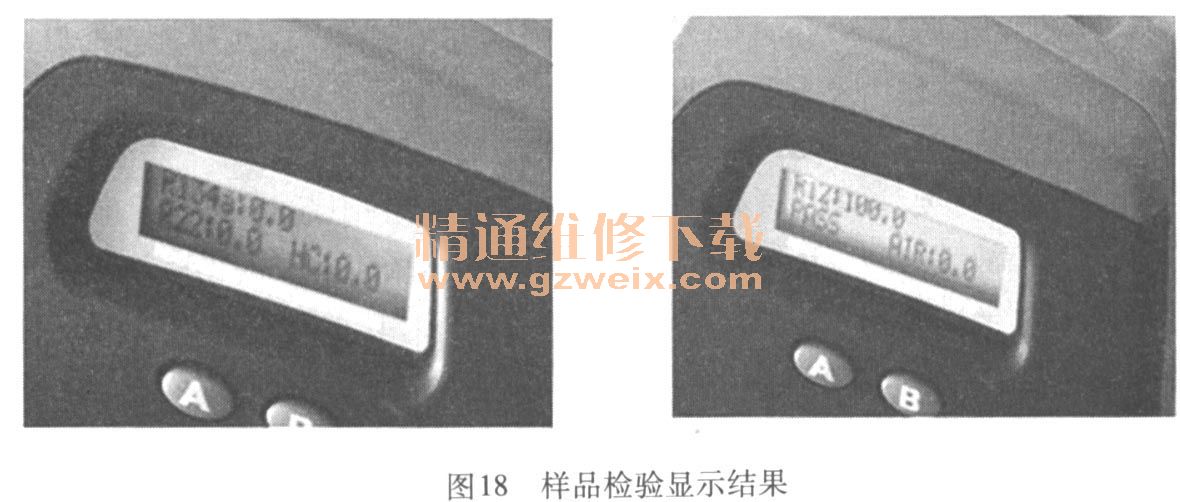

f.显示结果。检验过程完成后，仪器自动显示结果（图18）。
显示的结果不同，处理的方法也不同。
显示“PASS”：制冷剂纯度达到98％或更高。通过检验，可以回收，无需净化。
显示“FAIL”: R12或R134a的混合物，其中任意一种制冷剂纯度达不到98%，混合物较多。但如果制冷荆纯度达到96％，可以回收，无需净化。
显示“FAIL CONTAMINATED”：未知制冷剂，如果其中R22或HC含量为4％或更多。这种样品不可以回收到制冷剂回收加注机中，应回收到其他储液罐中。
显示“NO REFRIGERANT-CHK HOSE CONN”：空气含量达到90％或更高。这种情况有可能是制冷系统中没有制冷剂，也有可能是样品管路没有接通。
g．结束制冷剂检测工作。关闭样品软管的快速接头，将其从低压阀上取下来；从仪器上取下采样管，检查采样管有无裂纹；拔下仪器电源插头，关机；观察过滤器，有无红斑；清理仪器和场地。
（3）制冷剂回收
1）制冷剂回收操作流程。
①起动制冷装置，运行3～5 min，使制冷系统中的杂质充分地分布在制冷剂中，以便回收时尽可能彻底地将杂质带出。另外，还可使冷冻机油与制冷剂充分混合，以使回收更彻底，并防止排油量过多而造成部件异常磨损。
②采用回收／净化／力口注设备进行制冷剂回收，按设备使用手册进行管路连接及操作。回收前，应将软管中的空气排尽。
③按设备的操作提示结束回收操作。
2）制冷剂回收操作要点。
①回收作业所使用的回收／净化／力口注设备的适用介质应与所回收的制冷剂类型一致，否则会损坏设备或造成制冷系统污染。
②不应采用单系统的回收／净化／力口注设备对两种或两种以上类型的制冷剂进行回收。虽然大多数设备可用于HFC-134a， CFC-12两种制冷剂的回收、净化和加注作业，但不建议一台设备用于两种或两种以上的制冷剂，这是为了保证充入制冷装置的制冷剂成分纯净单一。如确实需要进行工质的转换，应按规定的程序和方法对设备及管路进行彻底清洗。
③按制冷剂的类型分类回收，不应将HFC-134a与CFC-12混，装在一个储液罐中。HFC-134a、CFC-12是两种类型的制冷剂，理化性能完全不同，这两种制冷剂混合后很难分离和净化，因此在操作中要分类回收。对综合性修理企业来讲，应配备两台回收／净化／力R注设备，以适应HFC-134a、CFC-12两种制冷剂的作业需要。
④回收制冷剂时要注意，储液罐内的制冷剂数量应不超过罐体标称装灌数量的80%。制冷剂在储液罐的高压环境下是液体状态，但在罐体的上部仍有一部分气态的制冷剂。工作罐预留一定的空间，是为罐体提供压力缓冲，保证安全。
⑤不应自行维修制冷剂储液罐阀门和储液罐。制冷剂储液罐属压力容器，出现故障需要维修时，维修企业不得自行维修，一应请专业人员进行。
⑥因污染或其他原因不能确定成分且不能净化的制冷剂，应用带有文字标识的储液罐储存，不应排放到大气中。

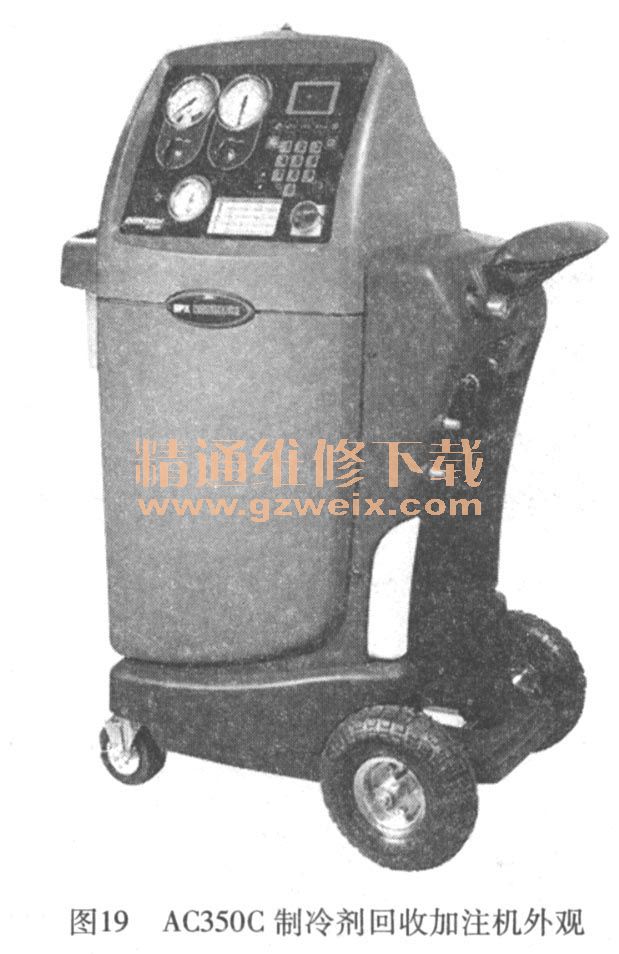

3）制冷剂回收操作方法。ROBINAIR品牌的AC350C制冷剂回收加注机是行业标准推荐的制冷剂回收／净化／力口注设备，下面以该设备为例介绍制冷剂回收操作方法。AC350C制冷剂回收加注机外观见图19。
