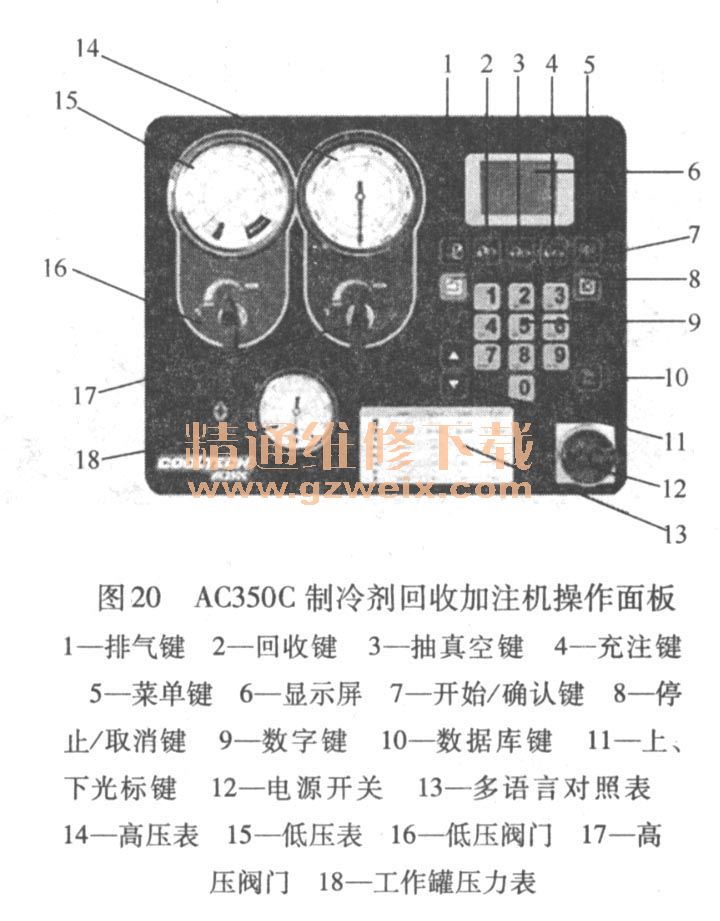

AC350C制冷剂回收加注机操作面板见图20。

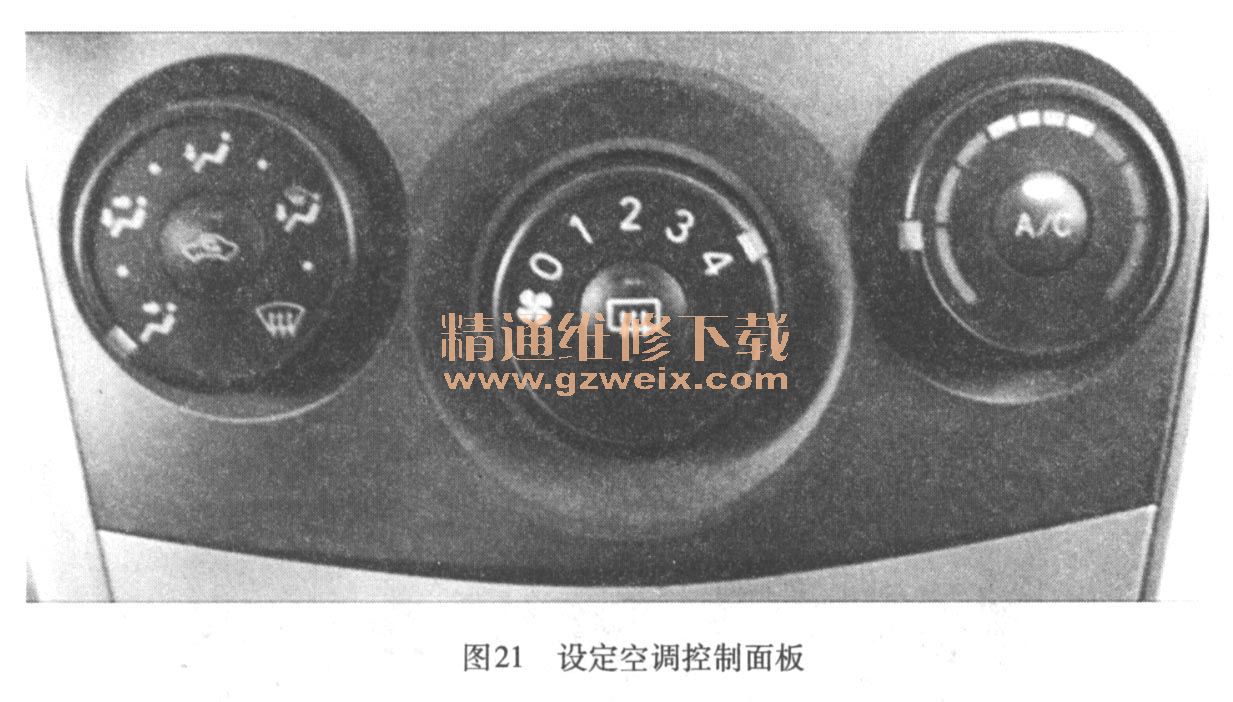

    ①动发动机和空调制冷系统，运转3～5min。为了更彻底地回收制冷剂，可以操作空调控制面板进行相应设定：空气循环方式设为外循环，鼓风机风量调到最大（图21）。

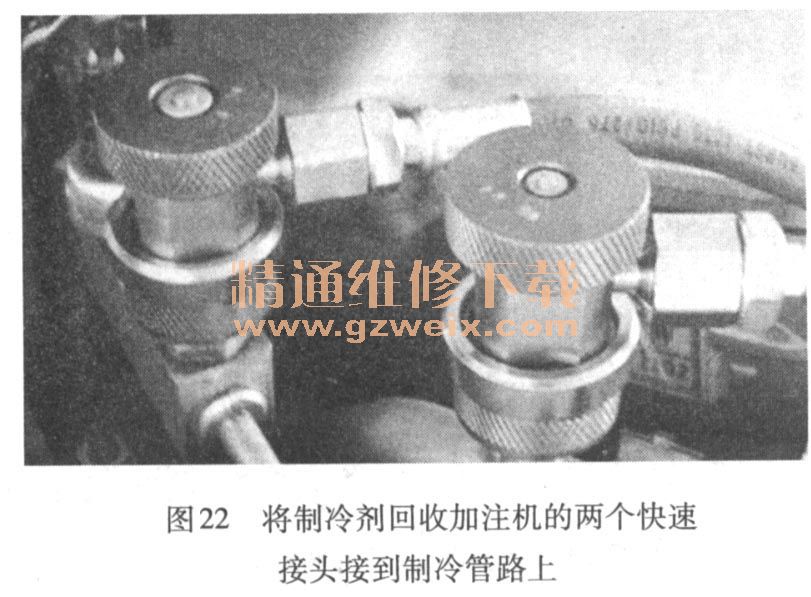

    ②将红、蓝色软管上的快速接头连接到汽车制冷系统管路的高、低压阀上，顺时针旋转，打开两个快速接头的阀门（图22）。

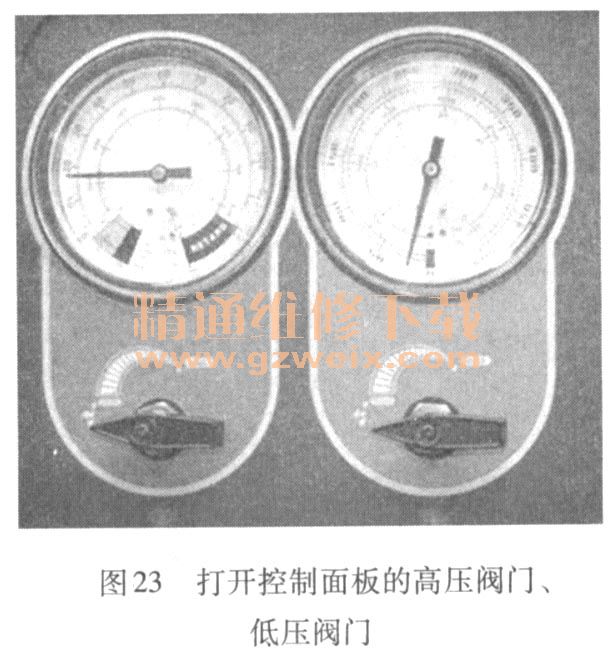

    ③打开控制面板的高压阀门、低压阀门。手柄箭头指向左边为开，见图23。

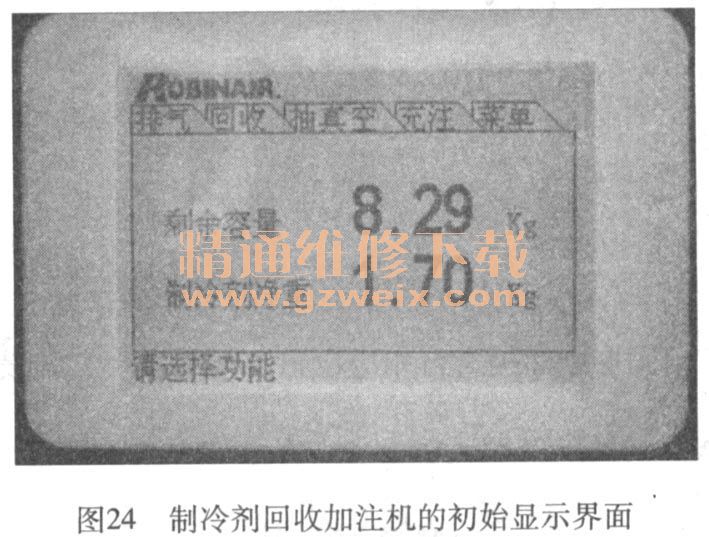

    ④将设备的电源插头插入有地线的电源插座（220V）上。打开电源开关，显示屏显示初始显示界面（图24）。显示屏中有两行数据，下行数据（制冷剂净重）表示工作罐（设备内部）已储存的制冷剂量，上行数据（剩余容量）表示工作罐还能够储存的制冷剂量。两个数据相加为10kg，也就是说该设备的工作罐额定储量为10kg。在维修工作中，主要记录和观察上行数据。

    ⑤按回收键，显示屏显示制冷剂回收界面。可以利用数字键盘设定回收量，也可以不设定，直接按开女部确认键开始回收制冷剂。

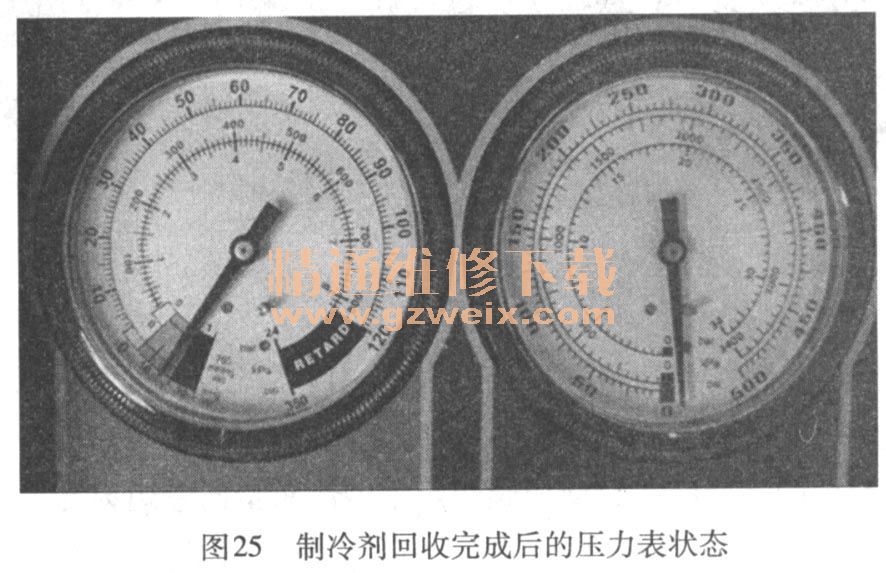

    ⑥按开始／确认键，设备将进行清理管路，时间为1 min（在此过程中，若按停止／消键，则设备退回初始显示界面）。设备清理管路完成后，开始回收制冷剂。显示屏显示前的回收量。在回收过程中，应不断观察压力表指针，当压力到达负压时，按停止/取消键结束回收过程，防止设备内部的压缩机过度磨损。制冷剂回收完成后的压力表状态见图25

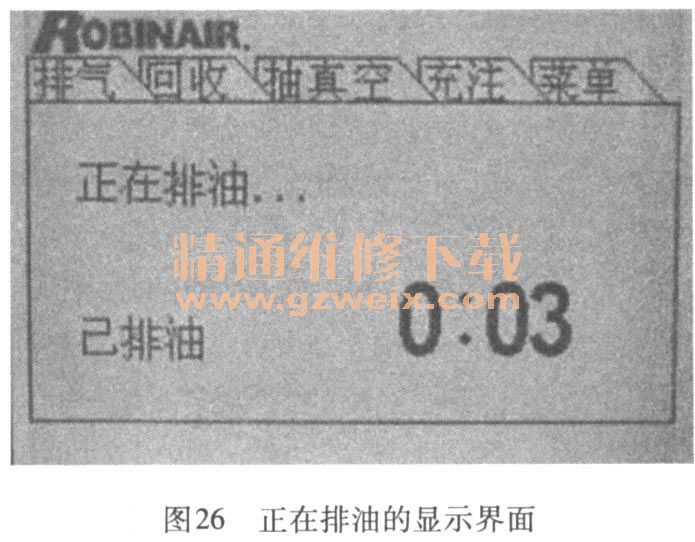

    ⑦制冷剂回收完成后，显示屏显示回收量，同时提示是否进行排油。按开始／确认键，进行排油。正在排油的显示界面见图26。

    排油完成后，显示屏显示排油完成信息。排油瓶装在设备下方，为了确定排油量，在排油之前应记录油面高度，然后确定排油后升高的刻度值，换算成排油量。将设备退回初始显示界面，制冷剂净重的增加量即是回收量。
    4．制冷荆净化作业
    HFC-134a和CFC-12制冷剂是稳定性很强且不易分解的物质，因此，只要制冷装置中尚有残留的制冷剂存在（前提是未被污染），就可以重复使用。在制冷循环过程中，制冷系统中的制冷剂会产生杂质（如空气、水分、油等）而影响纯度。因此，在净化时，只需针对这几种不同杂质分别进行净化，就可以达到再生制冷剂的目的。

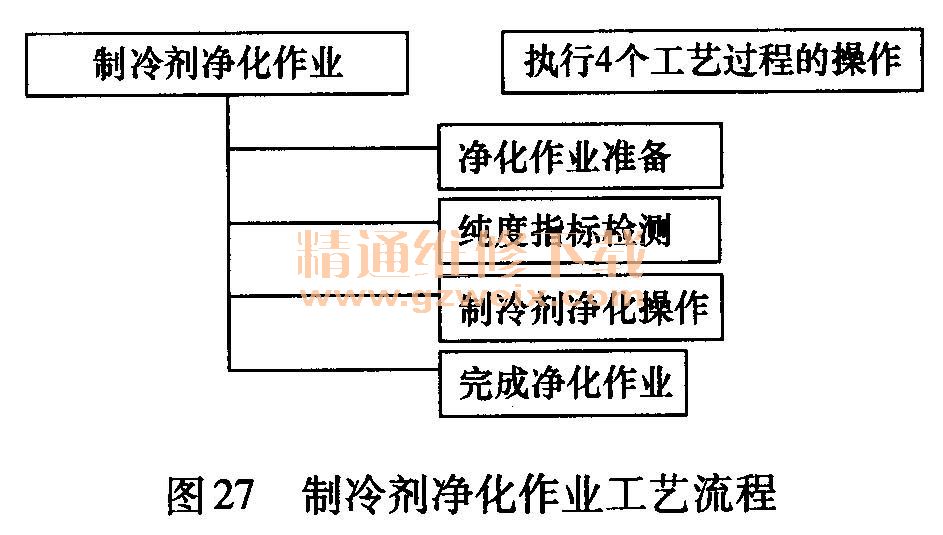

    制冷剂净化又称为制冷剂再生，它是指用专用设备对回收的制冷剂进行循环过滤，去除其中的非凝性气体、油、水、酸和其他杂质，使其能够重新利用的过程。非凝性气体是指在工作条件下，制冷装置中不能凝结为液相的气体，如空气、冷冻机油蒸气等。制冷剂净化作业工艺流程见图27。

    1）纯度指标检测。美国SAE J2099标准中规定的净化后制冷剂的纯度为98%。但从目前国内情况看，由于制冷剂的使用不规范，污染现象比较严重，国内制冷剂净化设备的技术水平也难以达到这一指标，因此，在不影响空调系统正常工作的条件下，我国标准将该指标修定为“不低于96％”。
  2）制冷剂净化操作要点。制冷剂净化的全过程在回收／净化／力口注设备内部完成，由压缩机作为驱动装置，以储液罐为起点，也为终点，实现在装置的内部封闭循环。
    ①采用回收／净化／力口注设备进行制冷剂的净化，具体操作参见设备使用手册。
    ②一般来说，制冷剂回收／净化／力目注设备有单独的功能菜单来完成制冷剂净化。考虑到后续工序—抽真空的过程需要持续一段时间，为提高工作效率，如果设备功能允许，制冷剂净化操作可与抽真空操作同步进行，但应首先完成检漏、补漏和清洗。
    ③当制冷剂纯度不低于96％时，可结束净化过程。有些进口全自动设备，特别是美国设备，如果制冷剂净化指标（98%）已被固化在控制程序中，在这种情况下，可使用制冷剂分析仪进行人工干预纯度检测。
    ④若制冷剂的回收与净化是连续操作，在回收操作完成后，应尽快进行纯度指标检测，以保证检测结果的准确性。
    ⑤完成制冷剂净化操作后，应将分离出来的冷冻机油排入排油壶中，并进行计量。工作在自动模式下的设备，将自动完成排冷冻机油过程；半自动或手动型设备需要人工干预操作。酸性物质主要溶于润滑油，因此，润滑油分离及排出的过程即是除酸的过程。
    ⑥制冷剂的净化在回收过程中已完成一次净化循环，为提高净化效果，在制冷剂回收过程结束后，当纯度仍低于96％时，应再次对回收的制冷剂进行净化循环，以符合纯度要求。
    ⑦制冷剂净化过程所需时间的长短，取决于回收的制冷剂中水分等杂质的含量及净化装置的吸收（干燥）能力，应按设备养护要求，定期更换干燥过滤器等相关部件。
    正常情况下，回收的制冷剂中的杂质主要是不凝气体和水，此外还有少量的油和酸，酸溶于油被分离排除，不凝气体和水的净化则需要时间加以清除。如果净化装置的吸收（干燥）能力下降，制冷剂的净化过程将会加长，甚至不能达到纯度指标，因此，本标准在操作要点中提示“应按设备养护要求，定期更换干燥过滤器等相关部件”。干燥过滤器的更换，设备一般有提示，具体参考设备手册。
    3）制冷剂净化操作方法。集成制冷剂纯度检测和制冷剂净化功能的设备不常见，因此制冷剂净化操作的主要设备有两种：制冷剂鉴别仪和制冷剂回收加注机。
    ①制冷剂纯度检测。首先要确定设备的工作罐制冷剂纯度，然后确认是否需要净化，因此需要使用制冷剂鉴别仪。将工作罐和制冷剂鉴别仪之间的管路进行连接比较困难，因为工作罐内部压力大，不好控制，这里建议将少量制冷剂加注到车辆的制冷系统中，然后进行检测。
    ②制冷剂净化。具体操作方法有两种，一种是选择制冷剂自循环项目，执行制冷剂净化功能；另一种是在抽真空期间进行制冷剂净化（可通过设置菜单启用这种工作模式）。

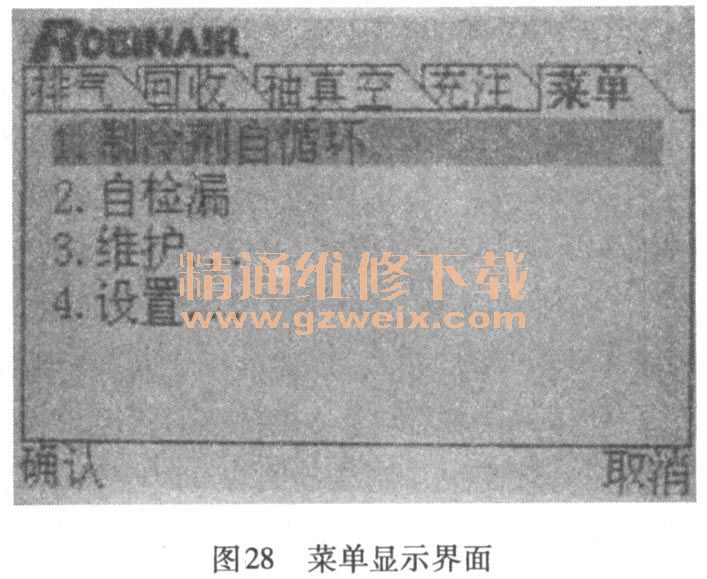

    选择菜单键，输入密码1234，按开始／确认键，进入菜单显示界面。菜单显示界面见图28。

    选择制冷剂自循环项目，按开始／确认键，进入时间设定菜单。，利用数字键输入净化时间（默认的净化时间为10min ），然后按开始／确认键。设备开始执行制冷剂净化功能。当设定的净化时间达到后，设备自动停止制冷剂净化功能。
