5.2 信号系统
    信号系统由蓄电池、点火开关、熔断器、手把开关、转向灯、转向指示灯、位置灯和后尾灯／制动灯（LED）等电器组成。
    a）摩托车指示灯：点火开关在ON位置，12V正极电源经黄色线输送至前大灯位置灯、后尾灯位置灯，通电发光。
    b）电喇叭电路：点火开关在ON位置，12 V正极电源经红／白色线至左手把电喇叭按钮。按电喇叭按钮，正极12 V电源经棕色线接通电喇叭电流回路（电喇叭线圈一端接地），电喇叭（见图8）发出声响。

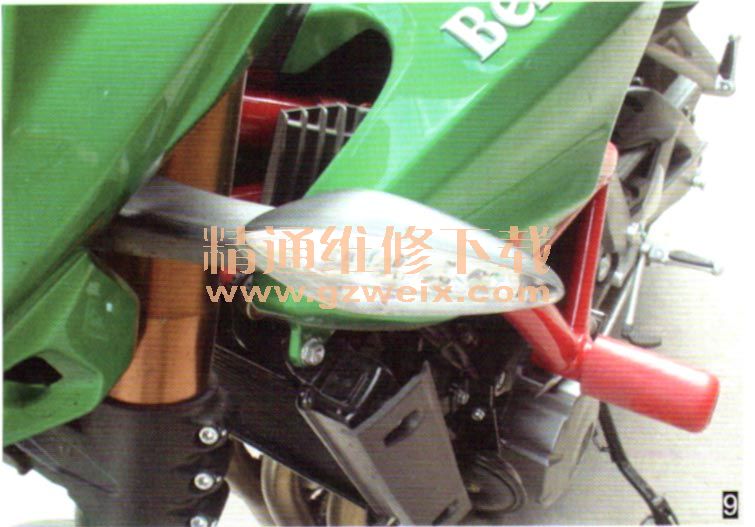

    c）转向灯（见图9），左、右转向信号控制（以左转向电路为例）。点火开关在ON位置，正极电源经红／白色线输送至闪光继电器，闪光继电器通电工作。闪光信号经橙色线与前、后左转向灯接插件橙色线并联。左转向信号通过绿／黑色线传送至左手把转向开关，开关在左转向位置时，绿／黑色线与红／白色线接通，构成左转向灯电流回路（转向灯一端接地），前、后左转向灯闪烁。左转向信号线通过绿／白色线1、绿／黑色线1使仪表盒左转向灯闪烁。

    转向信号电路的接线方式：闪光继电器采用6P接插件，其中黑色线为接地线，与边支撑熄火开关、电风扇、水温开关、前大灯燃油泵、后尾灯和牌照灯等电器并联；橙／白色线为右转向信号线，与前、后右转向灯接插件橙／白色线并联；红／白色线为闪光继电器12 V正极电源线，与点火开关接插件红／白线并联；橙色线为左转向信号线，与左转向灯接插件橙色线并联；绿／白色线1、绿／黑色线1为仪表盒左、右转向指示灯信号线，与仪表盒接插件绿／白色线1、绿／黑色线并联。
    d）通过制动开关控制，为前、后制动灯（见图10）提供制动信号电源。BJ600GS车速较高（13 5 km/h），前制动为双盘式，后制动为单盘式，前、后盘式制动装置为进口产品。前、后制动开关安装在液压制动器上，制动装置与制动开关联动。

    前制动开关的接线方式：12 V正极电源经点火开关控制，经红／白色线通过1P式接插件与前制动开关相接。红／白色线为12 V正极电源线，与制动开关串联，经制动开关控制，通过紫色线将制动电源输送至后制动灯。
    后制动开关的接线方式：12 V正极电源经点火开关控制，经红／白色导线通过1P接插件与后制动开关相接。电源经后制动开关控制，通过紫色线与前制动开关的紫色线并联，与后尾灯（制动灯）相接。

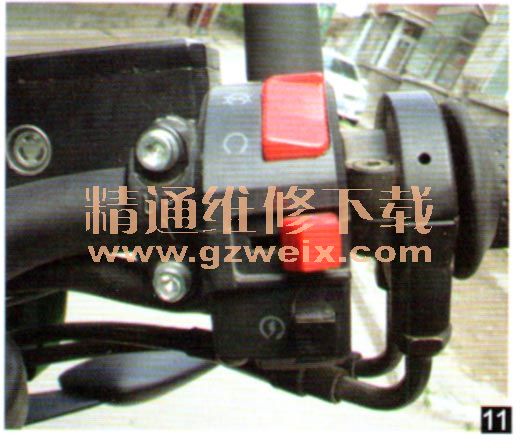

    e）右手把为机械式组合开关（见图11），开关组合有电起动按钮、警示灯开关等。右手把开关采用6P式接插件与电路相接。其中橙／蓝色线与警示灯二极管接插件相接；绿／黄色线为电起动按钮正极电源线；红／白色线为点火开关控制正极电源线，其与左、右手把接插件红／白色线、闪光继电器接插件红／白色线并联；绿色线与同一接插件中绿A线并联，绿色线为ECU信号控制线，其与1 # BLACK ECU J2第15脚、2 # BLACK ECUJ2第15脚接插件中绿色线并联，绿色线与电喷控制继电器1、电喷控制继电器2接插件绿A线并联。

    5.3 仪表
    BJ600GS仪表（见图12）为组合式，仪表盒内安装有电喷指示灯、机油指示灯、空档指示灯（N）、1～6挡指示灯、转向指示灯、指针式发动机转速表和数字式显示屏，可数字显示温度、时速、行驶里程，台阶式显示油箱油量。仪表盒正面设有2个用于时速、行驶里程调整的按钮。

    打开点火开关，电喷指示灯闪烁，提醒摩托车出现故障。发动机冷却水温超出115℃时，仪表盒水温数显便以温度数字不停闪烁方式告警。
