无级变速器更换全攻略(1)
来源:摩托车技术  作者:佚名  2015-04-08 08:45:22


    1.3离心离合器总成

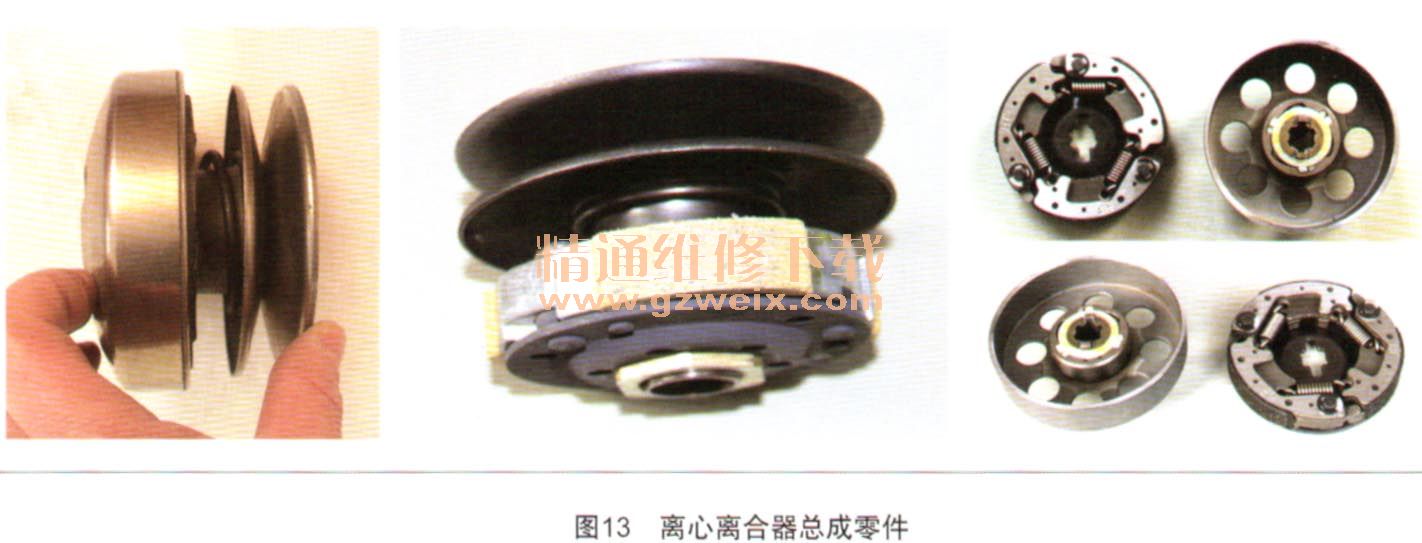

    a)离心离合器。离心离合器总成(见图13)是无级变速系统的从动部件,由齿形V带从动轮和离心块组合而成,在齿形V带的带动下传递动力,同时配合主动轮工作半径的变化来改变传动比,并带动离心块转动,将动力输出。

    正规生产厂家出品的离心离合器总成采用进口或国产优质板材冲压焊接成型,表面氮化处理,强度高,动平衡好,耐磨;配装高档离心块,结合平顺、分离彻底、传递扭力大、无冲击抖动现象。蹄块体组件按质量分组装配,同组蹄块体组件质量差小于19。
    非正规生产厂家出品的离心离合器总成,采用普通板材冲压焊接成型,表面作一般性热处理,强度低,动平衡较差,不耐磨,其离心块弹簧制造精度差,蹄块体的质量达到士69以上,蹄块体组件没有按质量分组装配,同组蹄块体组件质量差大于3g。故离合器结合不太平顺,传递扭力一般,在使用过程中不时出现冲击抖动现象。
    b)离合器固定罩。离合器固定罩是踏板车的离合器鼓,装配在无级变速系统和后传动齿轮箱间,
与离心块组件构成干式蹄块自动离心离合器,通过发动机转速的变化自动控制离合器的结合与分离,
可有效利用发动机的功率,发挥最佳的动力性和经济性。
    正规生产厂家出品的离合器固定罩采用进口优质碳素钢冲压,其中心花键采用中碳钢高频淬火,数控机床加工,同时经过动平衡处理,具有制造精度高、稳定性能好和不易磨损等特点,各项性能指标均达到QCIT66-1993标准的要求。
    非正规生产厂家出品的离合器固定罩采用普通碳素钢冲压,中心花键采用一般热处理,普通机床加工,由于没有经过动平衡处理,故精度较低,稳定性能差,容易磨损,各项性能指标无法达到QCIT 66-1993标准的要求。
    c)离心块(俗称蹄块)。离心块是无级变速系统的易损零件,与离心离合器的离合器固定罩组合
构成干式蹄块自动离心离合器。当离心块的转速低于结合转速时,离心甩块受弹簧拉力的作用不能与离合器固定罩结合,动力中断,不向外输出动力;当离心块的转速达到或超过结合转速时,离心甩块在离心力的作用下,克服弹簧拉力的作用与离合器固定罩结合,带动离合器固定罩一起转动,向外输出动力,驱动摩托车向前行驶。由于离心块是依靠摩擦来传递动力,所以,对其摩擦系数、耐磨性、热敏感系数有很高的要求。
    正规生产厂家出品的离心块采用纯正锌合金压铸,经过时效和钝化处理,摩擦材料热压定型,全部分组选配,专用定速机床加工,具有结合转速稳定,摩擦系数大,散热好,耐磨损,使用寿命长。
    非正规生产厂家出品的离心块采用普通锌合金压铸,一般不经过时效和钝化处理,摩擦材料热压定型,简单的分组选配,普通机车加工,结合转速不稳定,摩擦系数小,散热性能差,易磨损,使用寿命极为短暂。
