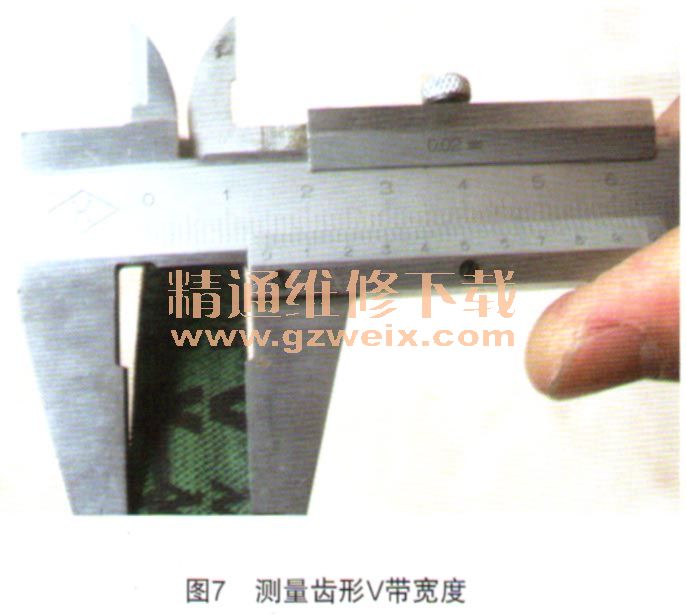

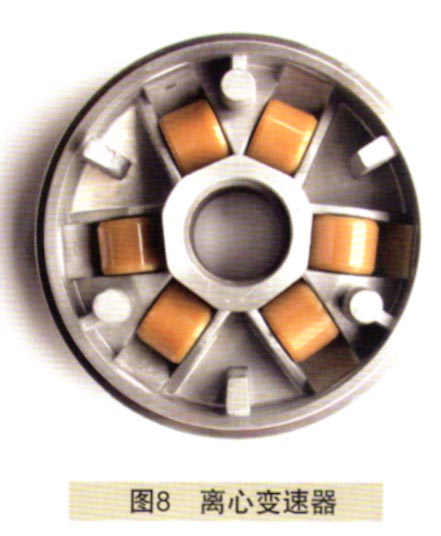

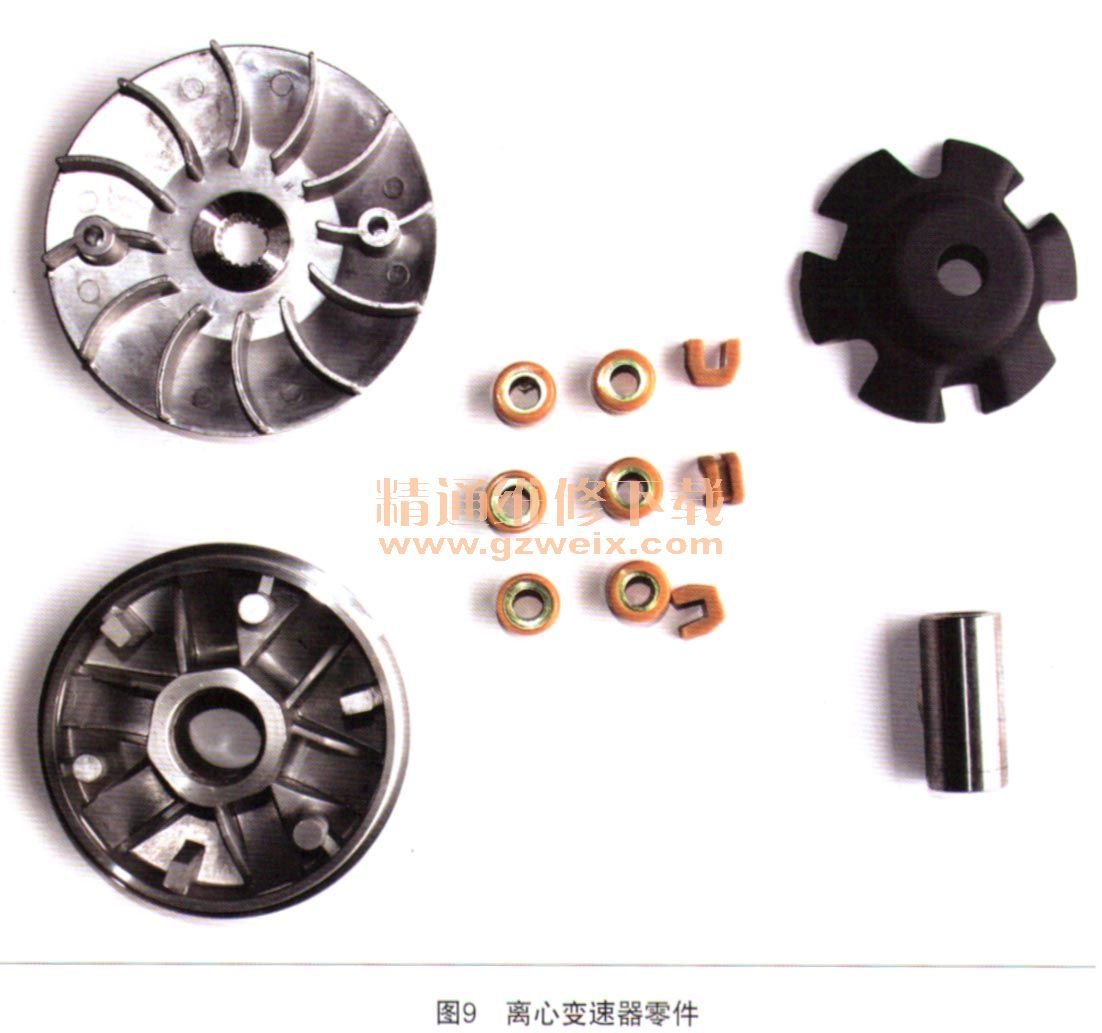

1.2离心变速器(见图8、图9)
a)主动轮。主动轮是无级变速系统的传动部件容易磨损的零件,安装在曲轴左端,由于发动机转速的变化,使得移动轮滚柱在离心力的作用下沿轨道滑行,控制摩擦盘轴向移动,通过改变主动轮的工作半径来改变传动比,以适应摩托车在不同的路况下所需要的速度和转矩。

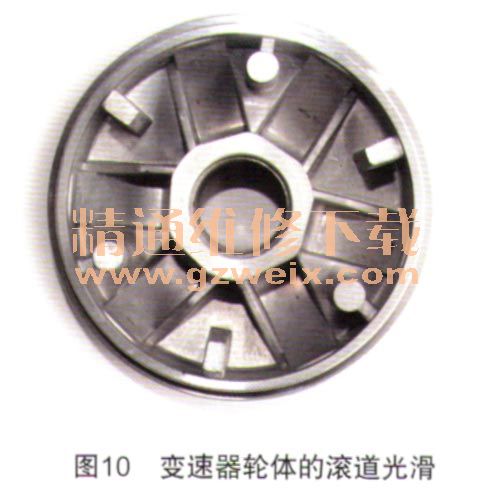

正规厂家生产的主动轮采用镍铝合金压铸,其铸件致密度高,数控机床加工。变速器轮体的滚道光滑(见图10),在与装配基准孔同心的任意圆截面上,6个滚道的误差小于0.1 mm,6个滚道在周向的分布角度与名义角度的误差均小于0.5°。其斜面卡盘采用冷轧冲压后氮化处理,变速灵活、工作平稳、传递扭力大、噪声小、耐磨损、使用寿命长。
非正规生产厂家出品的主动轮采用铝合金压铸,铸件致密度不能保证,采用普通机床加工。上述的6个滚道制造精度因机床设备简陋,无法保证。其他如斜面卡盘采用冷轧冲压,没有进行氮化处理,故工作不太平稳,传递扭力一般、噪声大、不耐磨损、使用寿命短。
b)滚珠。6个小小的滚珠看上去微不足道,安装在主动轮6个轨道槽内,可随发动机转速的变化沿轨道滑行,推动主动轮轴向移动,通过改变主动轮的工作半径来改变传动比。
正规生产厂家出品的滚珠,采用铜合金芯柱,外套硬质耐磨、耐温复合塑料,尺寸精确,质量均衡,顺滑耐磨。同一组离心滚珠的外径差小于0.05 mm,6个离心滚之间的质量差在±0.5 g范围内,能够确保6个滚珠的离心力在轨道槽内保持一致,使用寿命自然得到延长。
非正规生产厂家出品的滚珠,采用次品铜合金芯柱,外套不耐磨,加工方法粗糙,故外圆尺寸和质量误差大,同一组离心滚珠的外径大于0.10 mm,6个离心滚珠间的质量差达到±2.0 g,制造精度得不到保证,6个滚珠的离心力难以在轨道槽内协调一致,使用寿命自然短暂。

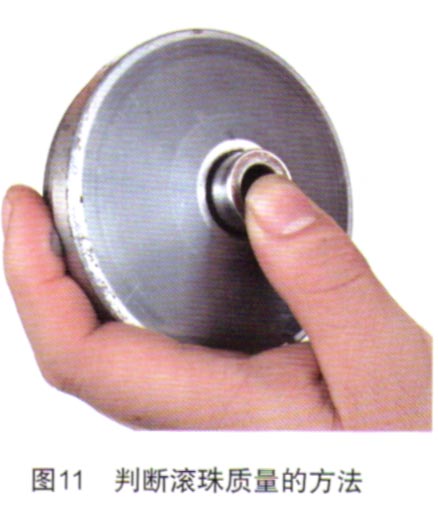

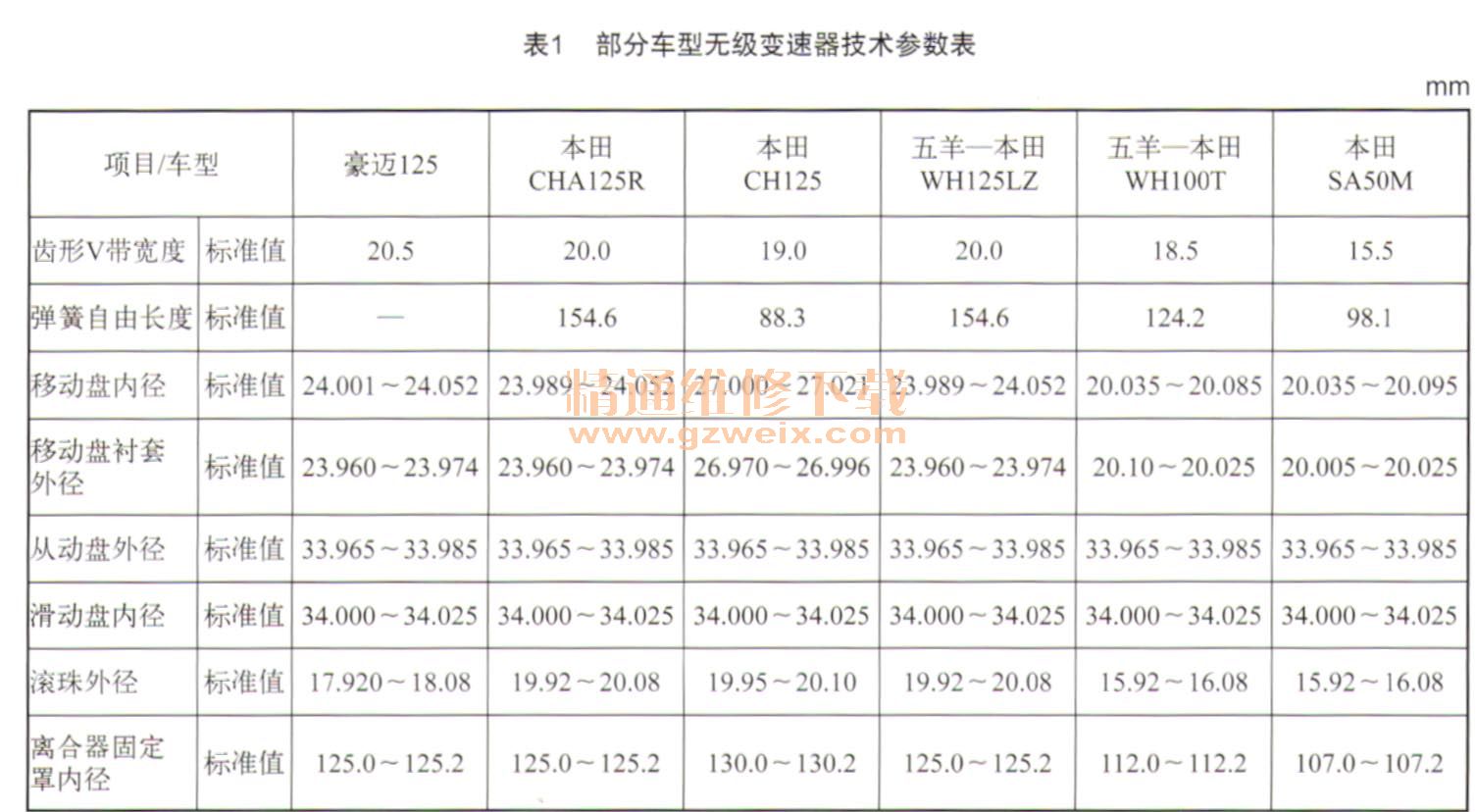

建议选购配件时,可用手将离心变速器的滑动盘和移动盘全部压紧,然后握在手上来回摇动(见图11),如有明显的声响,说明不是滚珠直径参差不齐,就是移动盘内的滚道有问题。此时,可持游标卡尺测量6个滚珠的外径,应在该型号发动机滚珠尺寸范围内。若测量6个滚珠外径尺寸没有问题,那就可以判断是该离心变速器的移动盘内的轨道角度不一致造成的。
此外,6个滚珠的质量十分重要,在选购时,建议将6个滚珠分别放到电子秤上一称,正常情况下,质量好的6个滚珠间的质量差越小越好,正规生产厂家的滚珠质量差只有0.5 g。而非正规生产厂家出品的滚珠质量差通常误差在2g以上,市场上电子秤非常普及,只要在电子秤一称,便见分晓。

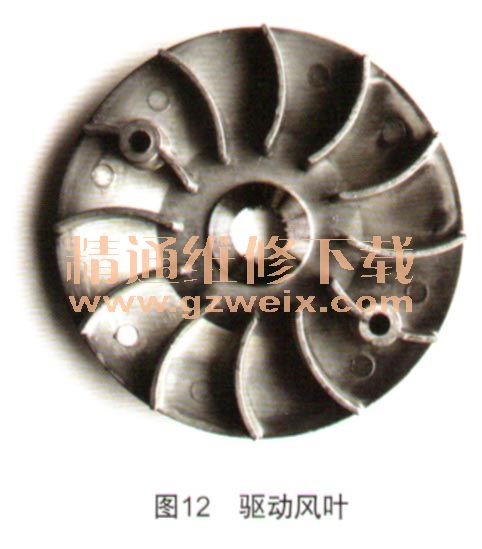

c)驱动风叶。驱动风叶又称为风叶(见图12),与主动轮组合构成无级变速系统的主动轮,通过齿形V带来传递动力;由于驱动叶背面带有叶片,驱动风叶随发动机工作时,可向变速箱内送风,用以冷却变速系统,确保机件工作在合适的温度环境下,而不至于过热,从而延长无级变速器部件的使用寿命。
正规生产厂家出品的驱动风叶采用含镍铝合金压铸,铸件致密度符合国家有关标准,数控机床加工,强度高,高温敏感吸收低,热变形量小,散热快。
非正规生产厂家出品的驱动风叶采用铝合金压铸,铸件致密度低,采用普通机床加工,强度低,高温敏感性差,热变形量大,散热慢,使用寿命短。
