看图学习变频空调器故障维修
来源:本站整理  作者:佚名  2014-08-10 07:47:16

    3.1.2变频空调器压缩机组件的检修与代换
    1.变频空调器压缩机组件的检修流程
    变频空调器的压缩机组件出现故障后,常导致变频空调器出现不制冷、不制热、制冷/制热效果差、间歇制冷/制热、空调器室外机进入保护状态等故障。

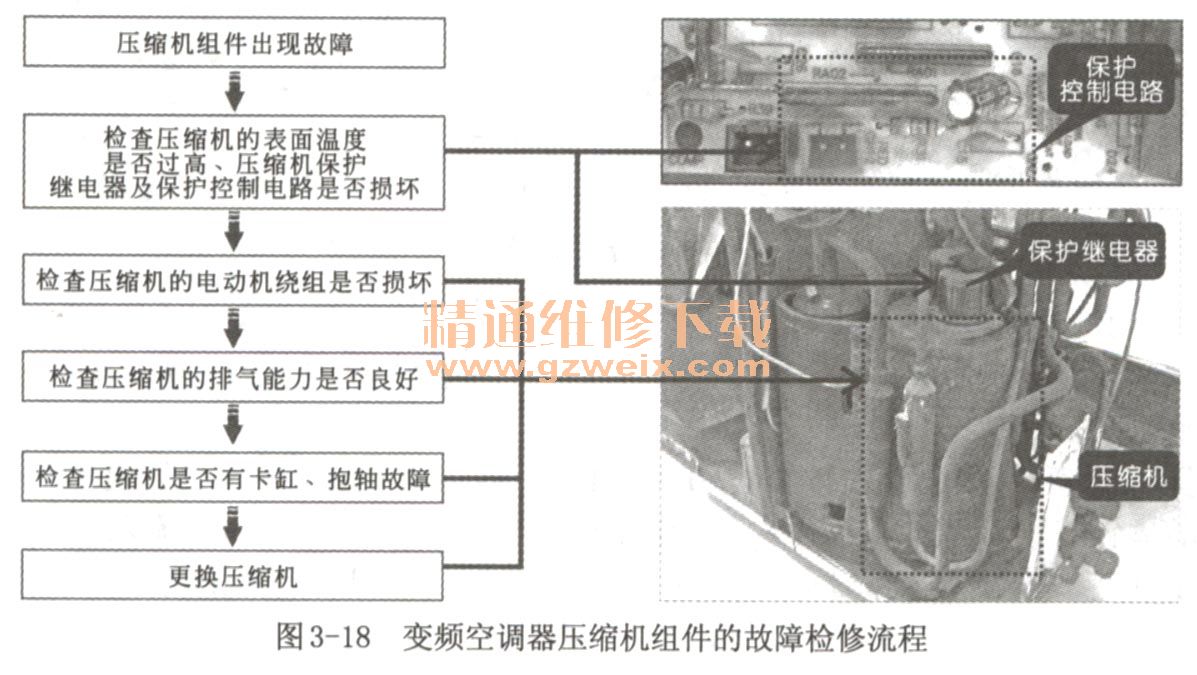

对变频空调器压缩机组件进行检修时,应先对其压缩机的运转情况进行检查,查看压缩机是否运转。若压缩机运转则可重点检查压缩机的驱动电压是否正常,若驱动电压正常,而压缩机工作不良,则说明压缩机内部出现故障;若驱动电压不正常,则应重点检查变频电路和控制电路。检查压缩机不运转故障,可重点检查压缩机的保护继电器是否正常,查找故障点。变频空调器压缩机组件的检修流程,如图3-18所示。

    2.变频空调器压缩机组件检修方法
    变频空调器压缩机组件损坏后,可先由外部对其进行检查。排除其外部因素故障后,再对压缩机进行检修。
(1)保护控制电路的检修方法
    对于保护控制电路的检修可依据以下步骤进行检测,下面我们将以海信KFR-35GW/06ABP变频空调器保护控制电路为例进行介绍。
    变频压缩机的保护控制电路出现故障后,将导致变频压缩机出现不启动、间歇运转的情况,检测时,可重点对其保护继电器、输入电压进行检测。
    ①保护继电器的检测方法

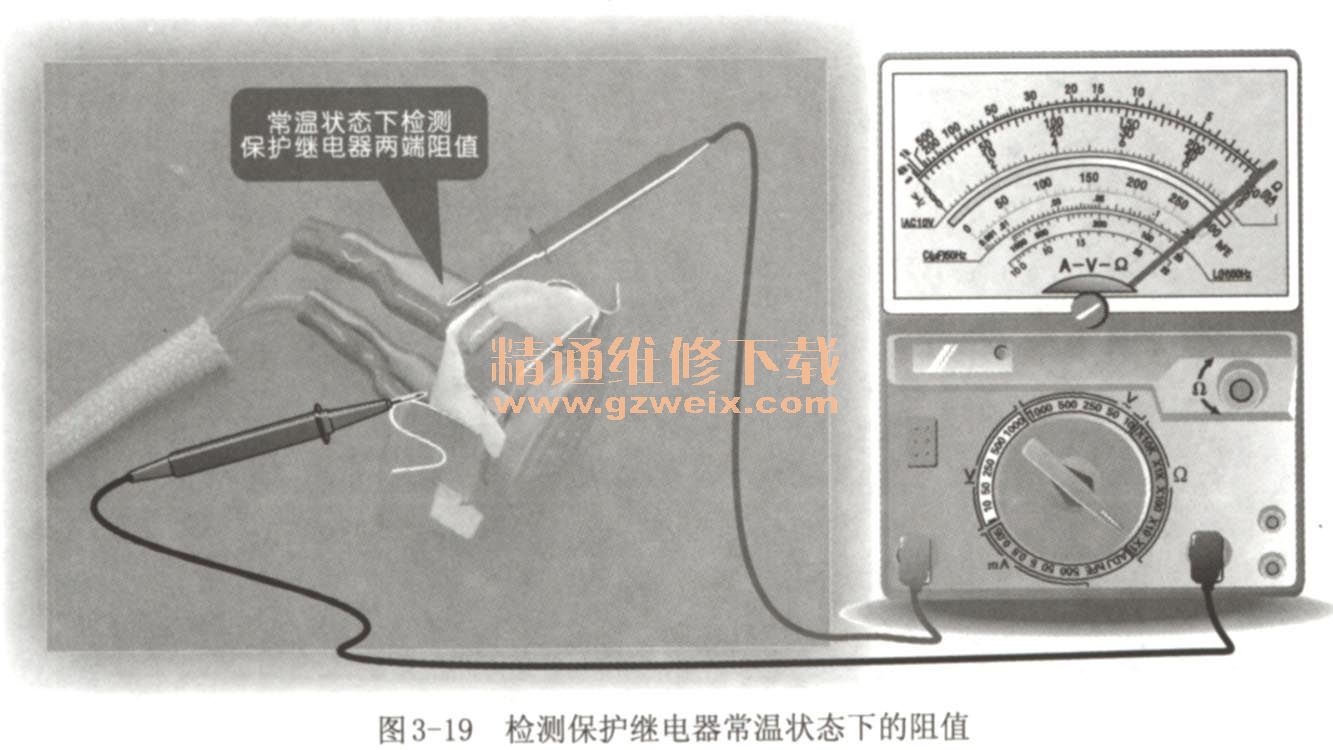

    当变频空调器保护继电器出现故障时,可重点对其阻值及感温性能进行判断。在常温状态下,可使用万用表检测保护继电器的两端阻值,如图3-19所示。正常情况下,测量保护继电器的阻值为0Ω左右,当测得其阻值为无穷大或有阻值时,说明该元件已经损坏。

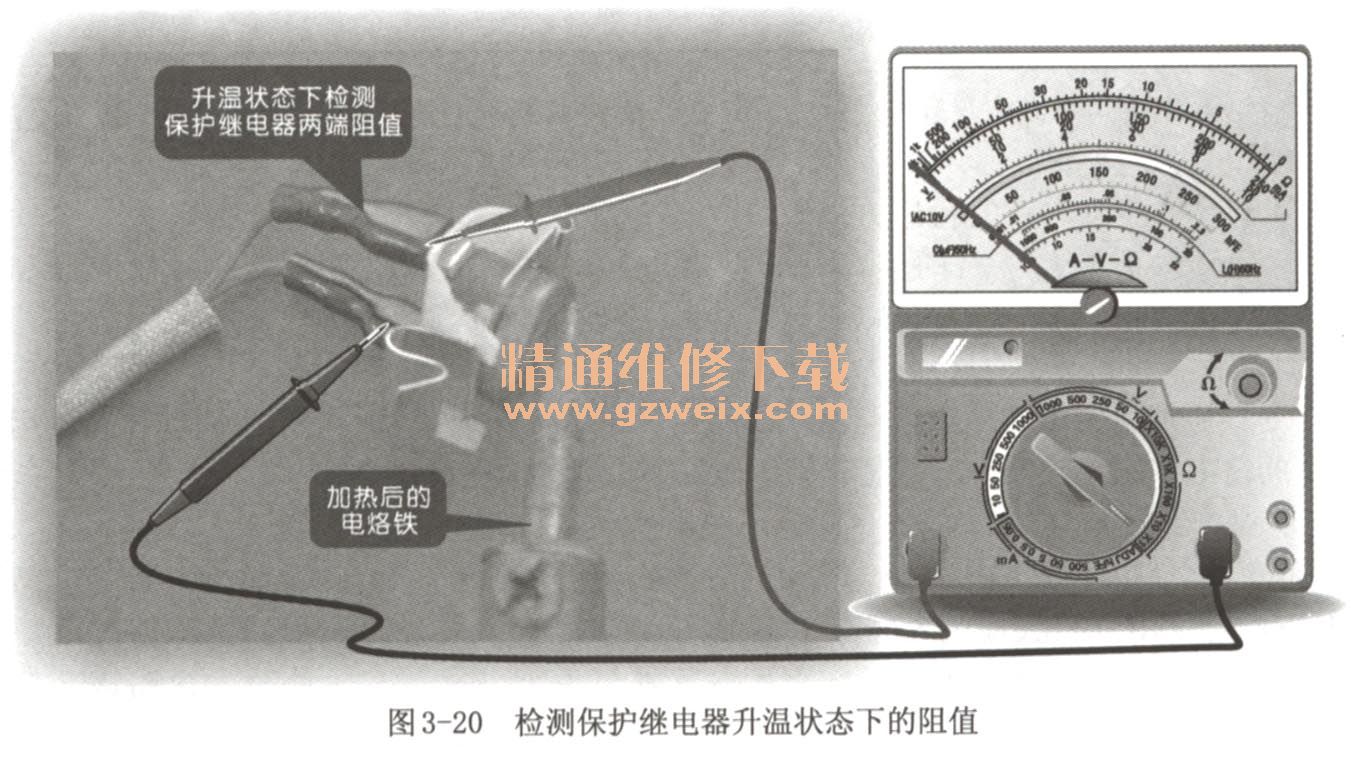

    若测得其常温状态下阻值正常后,可使用电烙铁对其表面进行升温操作,此时,应可以听到“嗒”的一声,再使用万用表检测其两端的阻值,如图3-20所示。该状态下,测得保护继电器的阻值应为无穷大。

    若在对保护继电器的表面进行加热时,电烙铁的温度已经达到100℃左右,而保护继电器依旧无反应,或电烙铁的表面温度已经超过100℃时,保护继电器才发出“嗒”的声音,说明该保护继电器已经损坏,需将其更换。
    ②保护控制电路供电电压的检测方法

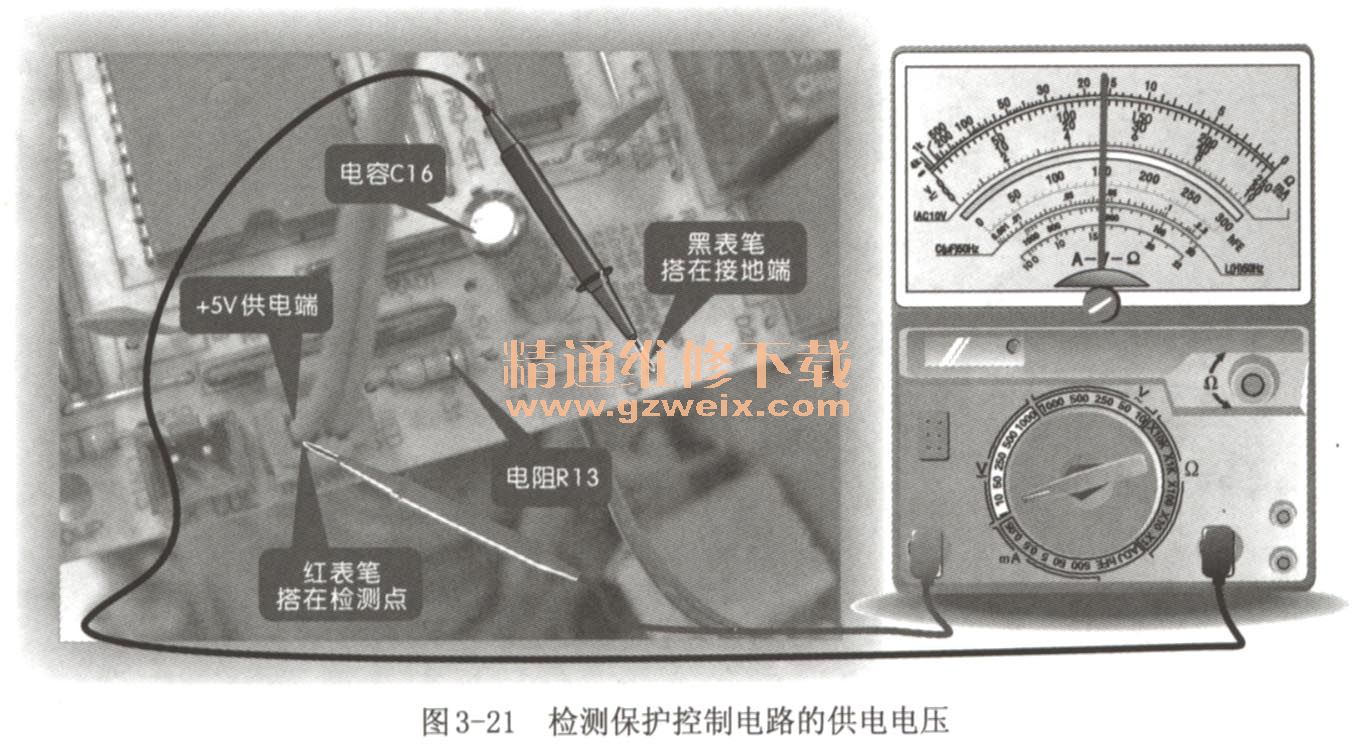

    经检测保护继电器无故障后,可对保护控制电路中的供电电压进行检测。检测时,可将变频空调器通电,将万用表调整至DC 10V挡,测量保护继电器连接插件的供电引脚端,如图3-21所示。若测得供电电压为5V左右,说明保护控制电路的供电良好,若测得电压值远小于5V,应重点检测保护控制电路中的元器件或控制电路。

    若经检测后,测得保护控制电路中的供电及元器件均正常,则说明控制电路出现故障。

   (2)压缩机驱动电压的检测
    对于压缩机驱动电压的检测可依据以下步骤进行检测,下面我们将以海信KFR-35GW/06ABP变频空调器变频压缩机为例进行介绍。
    变频压缩机驱动电压不正常,往往会导致变频空调器不制冷、不制热、间歇制冷制热或制冷/制热缓慢的故障。

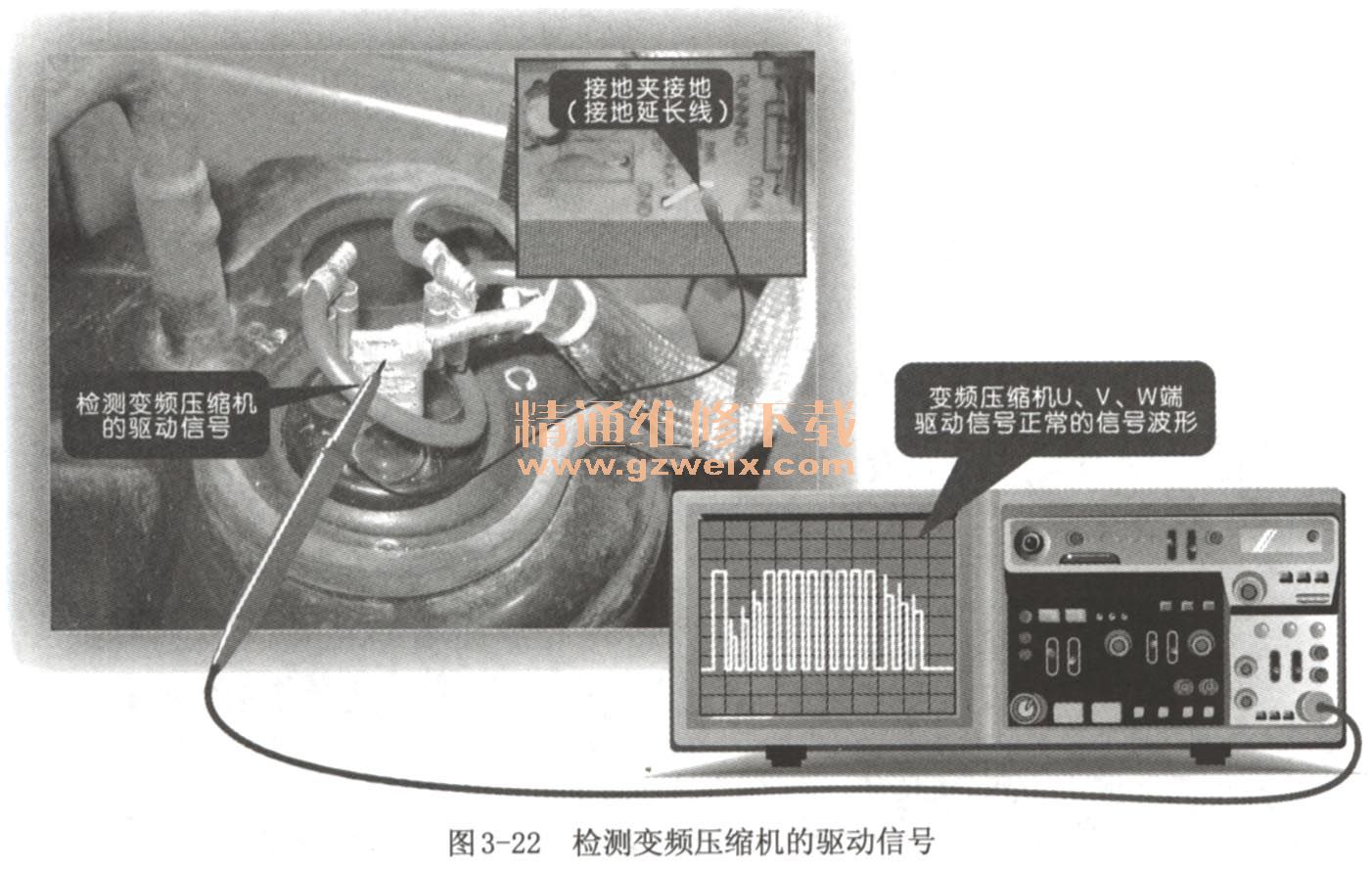

    检测变频压缩机驱动电压时,可将变频空调器开机运行,使用示波器检测变频电路对变频压缩机接线端传输的驱动信号,如图3-22所示。若变频电路传输的驱动信号正常,则可以测得近似于正弦波的脉冲波形(方波),且由于变频压缩机电机是一个感性负载,所以其电流是接近于连续的正弦波。

    若经检测后,测得变频压缩机的驱动信号,说明变频空调器的变频电路或控制电路损坏,应重点对变频电路或控制电路进行检修。
(3)变频压缩机的检修
对于变频压缩机本身故障的检查可依据以下步骤进行,下面我们将以海信KFR-35GW/06ABP变频空调器变频压缩机为例进行介绍。
变频压缩机其自身出现故障后,通常为绕组烧坏、卡缸、抱轴等故障。检修时,可通过检查变频压缩机的运行状态及绕组阻值判断其故障点。
    ①变频压缩机的卡缸、抱轴故障的检修

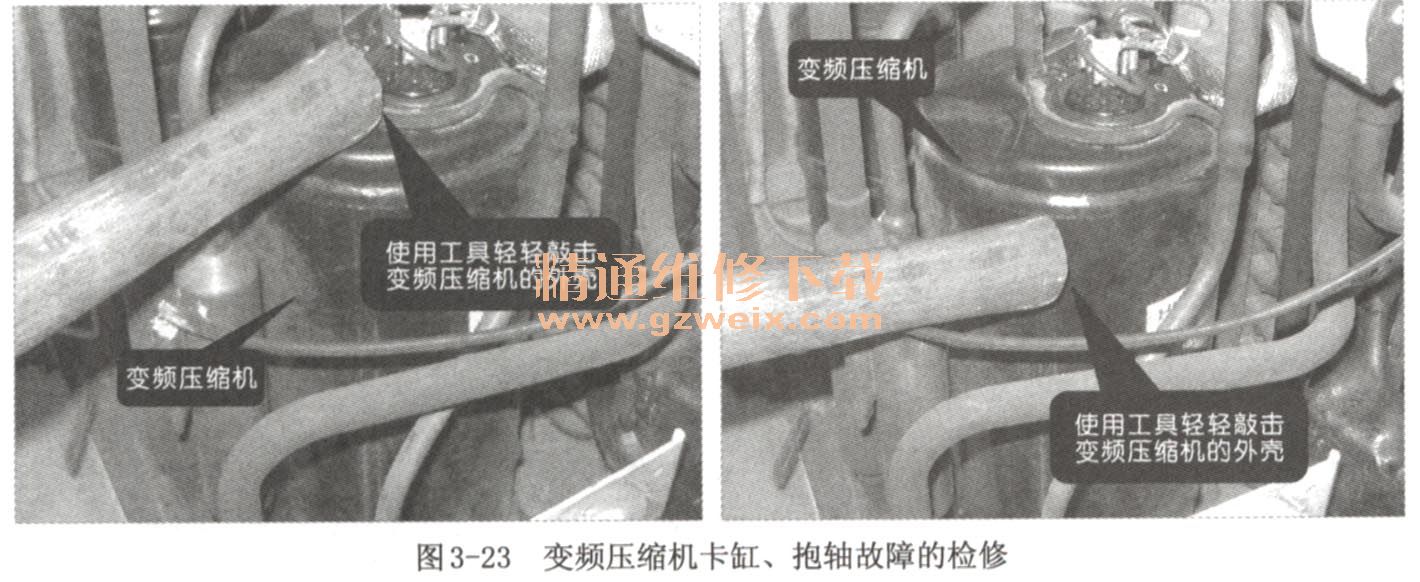

    变频压缩机出现卡缸、抱轴的故障时,在运行过程中会出现噪声,检修时,可使用敲击的方式排出轻微的卡缸、抱轴故障,如图3-23所示。若通过敲击不能排出压缩机的故障,则需要对变频压缩机的整体进行更换。

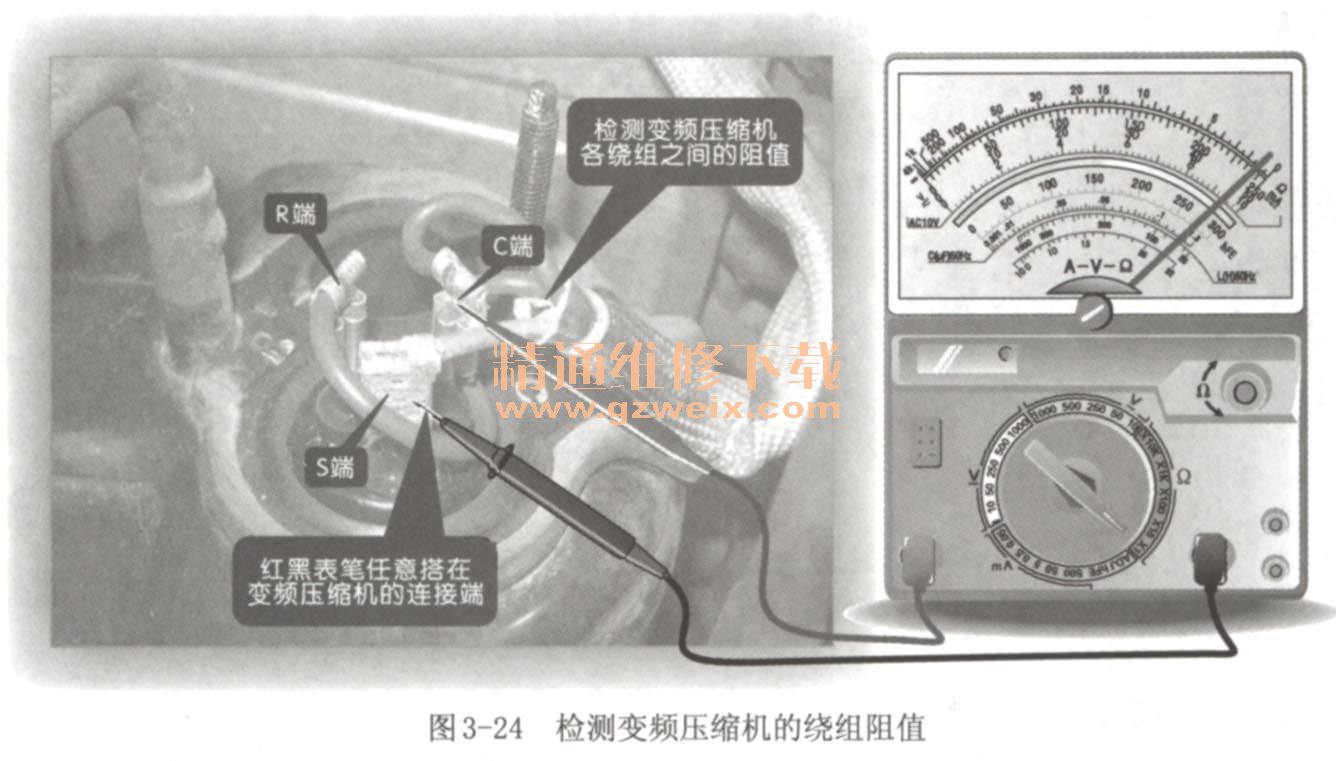

    ②变频压缩机的绕组阻值的检测若通过检测变频压缩机的保护控制电路、驱动信号等均正常,而变频压缩机依旧无法动作,则需检测变频压缩机的绕组阻值,进一步确定压缩机故障。检测时,可将万用表调整至“R×1k”欧姆挡,红黑表笔分别搭在C-R之间、C-S之间、R-S之间,检测变频压缩机的绕组阻值,如图3-24所示。若测得阻值不相同,则说明该变频压缩机已经损坏,需将其进行更换。

    3..变频空调器变频压缩机组件的更换方法
    变频压缩机组件出现故障时,通常是由于保护继电器损坏和变频压缩机本身出现故障所导致的,以下就以海信KFR-35GW/06ABP变频空调器压缩机组件为例,介绍一下保护继电器和压缩机的更换方法。
   (1)保护继电器的更换方法

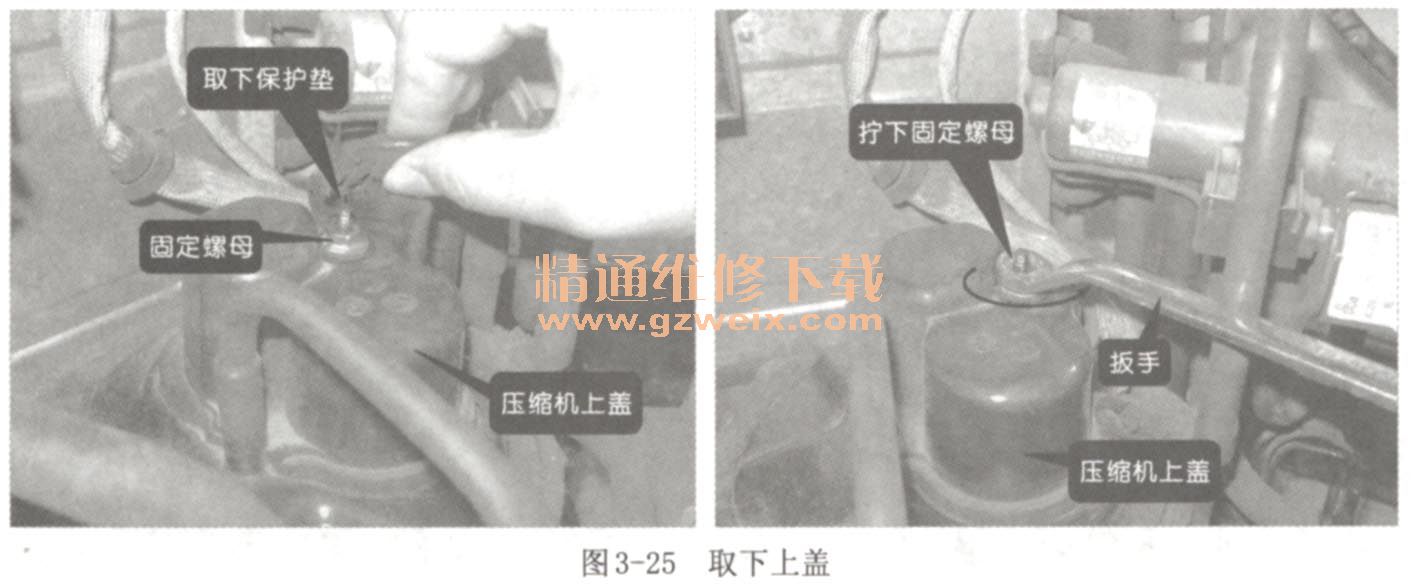

    ①更换保护继电器时,可先将变频压缩机的上盖取下。将压缩机上盖的保护垫取下,再使用扳手拧下上盖的固定螺母,如图3-25所示。

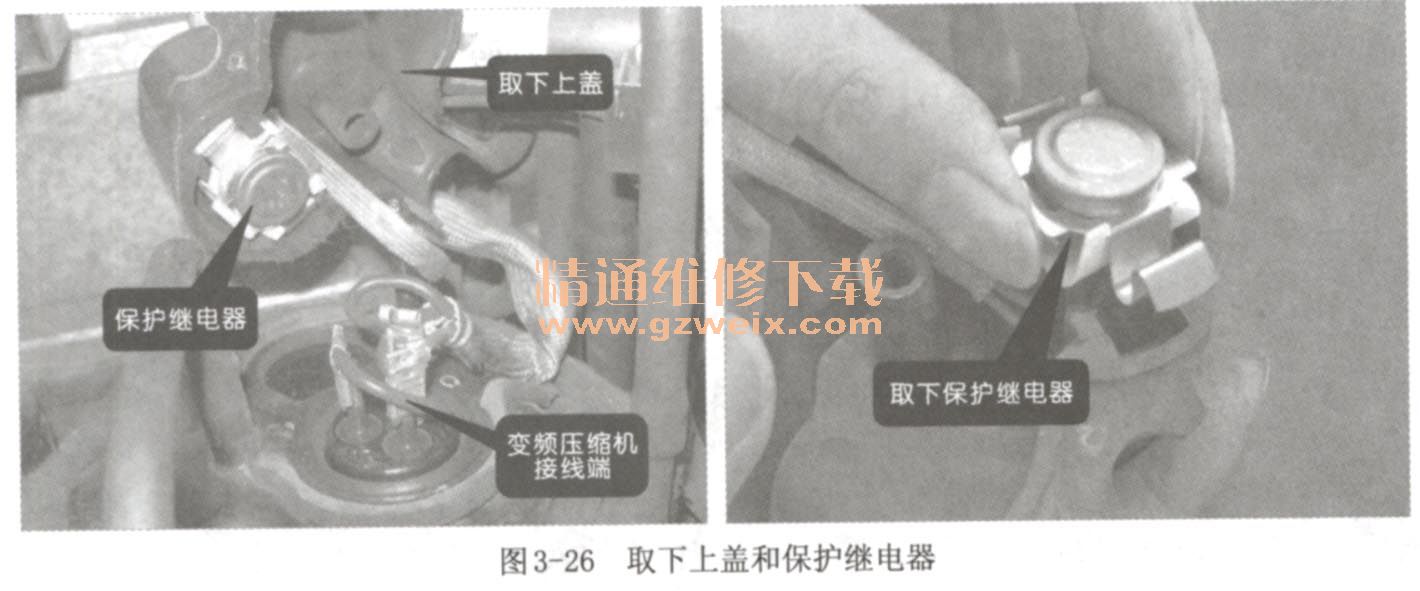

    ②固定螺母拧下后,可将上盖直接取下。此时,可以看到固定在上盖上的保护继电器,即可将保护继电器直接取下,如图3-26所示。

    ③取下保护继电器后,可直接将新的良好的保护继电器进行更换。
(2)变频压缩机的更换注意事项

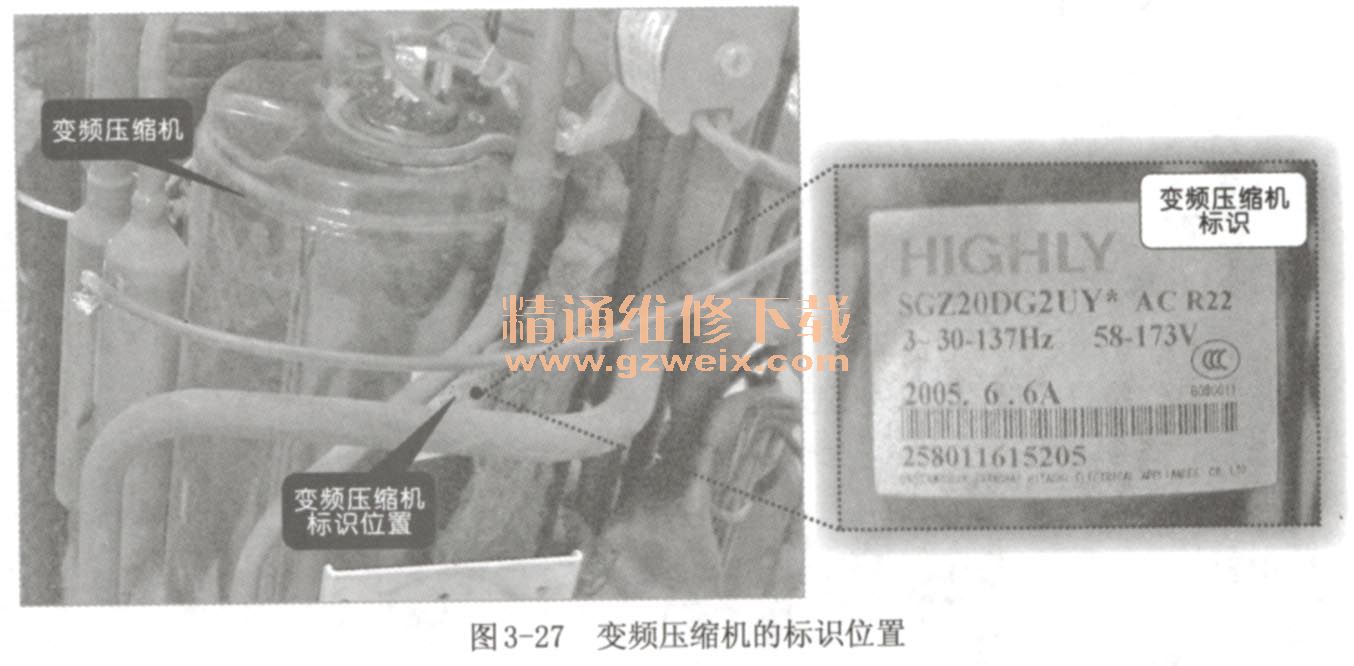

    变频压缩机更换前,应先查看变频压缩机的标识,通过标识提示的规格参数,再对变频压缩机进行更换,如图3-27所示。

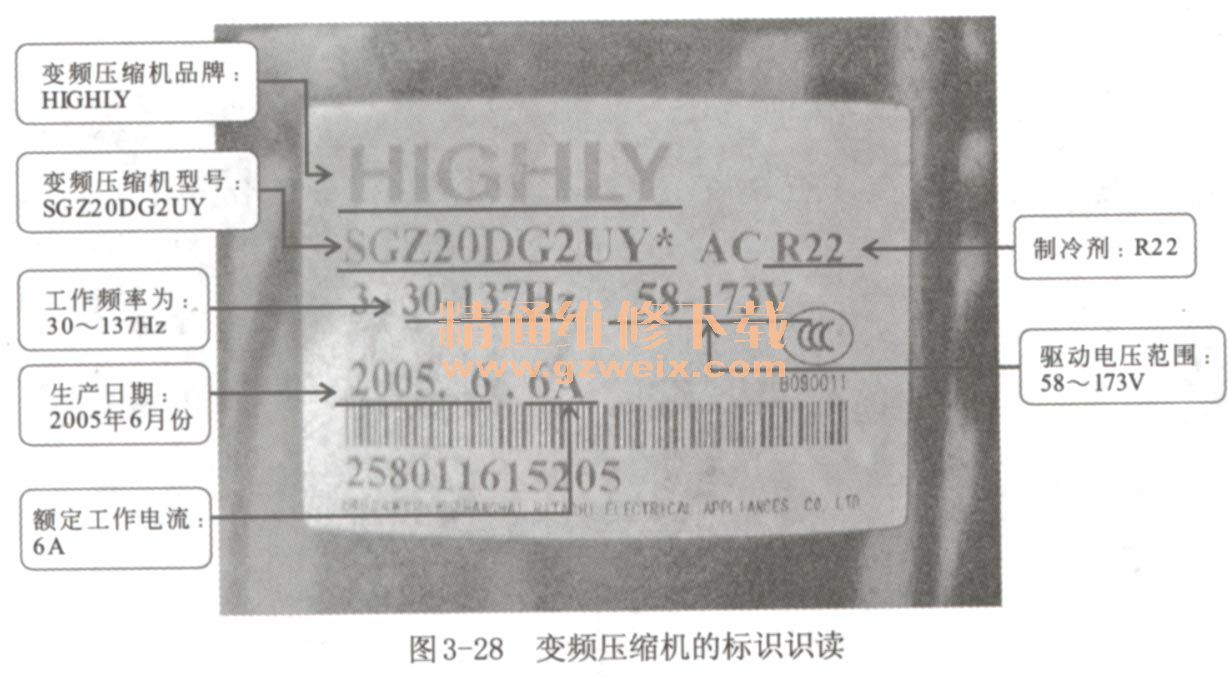

    变频压缩机的标识上会提示压缩机使用的制冷剂、使用频率、使用电压的范围,如图3-28所示。
