看图学习变频空调器故障维修
来源:本站整理  作者:佚名  2014-08-10 07:47:16

    3.2.4变频空调器室外机风扇组件的检修与代换
   1.室外风扇组件的检修流程
    室外机风扇组件出现故障,会出现空调器开机后停机、室外风扇噪声大等现象。当室外机出现上述故障时,应重点对室外风扇组件进行检查。

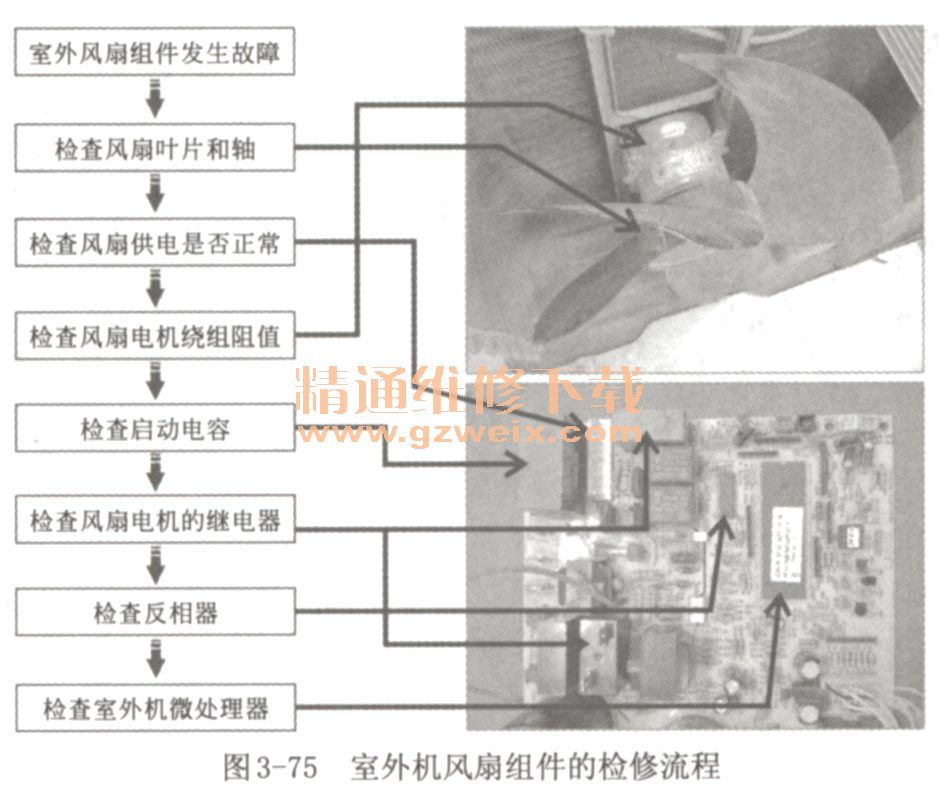

    对室外风扇组件进行检查时,首先,需要检查风扇叶片和轴是否被异物卡住或变形,然后再检查室外风扇电机的供电和绕组阻值是否正常。若机械部件没有损坏,则需要对室外风扇的启动电容和驱动电路进行仔细检查。如图3-75所示为室外机风扇组件的检修流程。

    2.室外机风扇组件的检修方法
    对于室外机风扇组件的检修主要有以下几处重点检测部位,下面我们将以海信KFR-35GW/06ABP变频空调器为例进行介绍。
(1)室外机风扇组件机械故障的检修

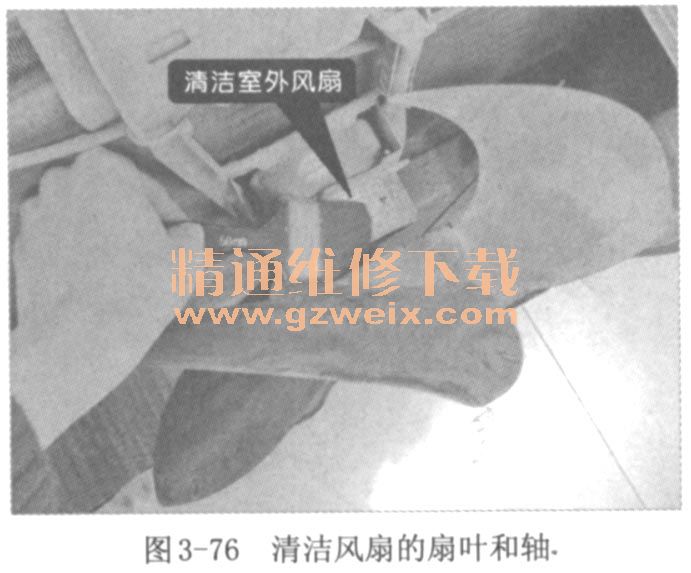

    室外机风扇组件放置在室外,容易堆积大量的灰尘,若有异物进去极易卡住风扇扇叶,导致风扇运转异常。检修前,可先将风扇组件上的异物进行清理。如图3-76所示,使用毛刷和抹布清理室外机的风扇组件。若风扇由于变形而无法运转,则需要对其进行更换,风扇的拆卸与代换方法可参见“室外机风扇组件的代换方法”。

(2)室外机风扇组件驱动电路的检修室内机风扇出现故障,并且已排除机械故障的可能性,说明室外风扇组件的驱动电路可能发生故障。这时,就需要对风扇电机的供电及其驱动电路中的元器件进行检查。

    ① 风扇电机供电电压的检测

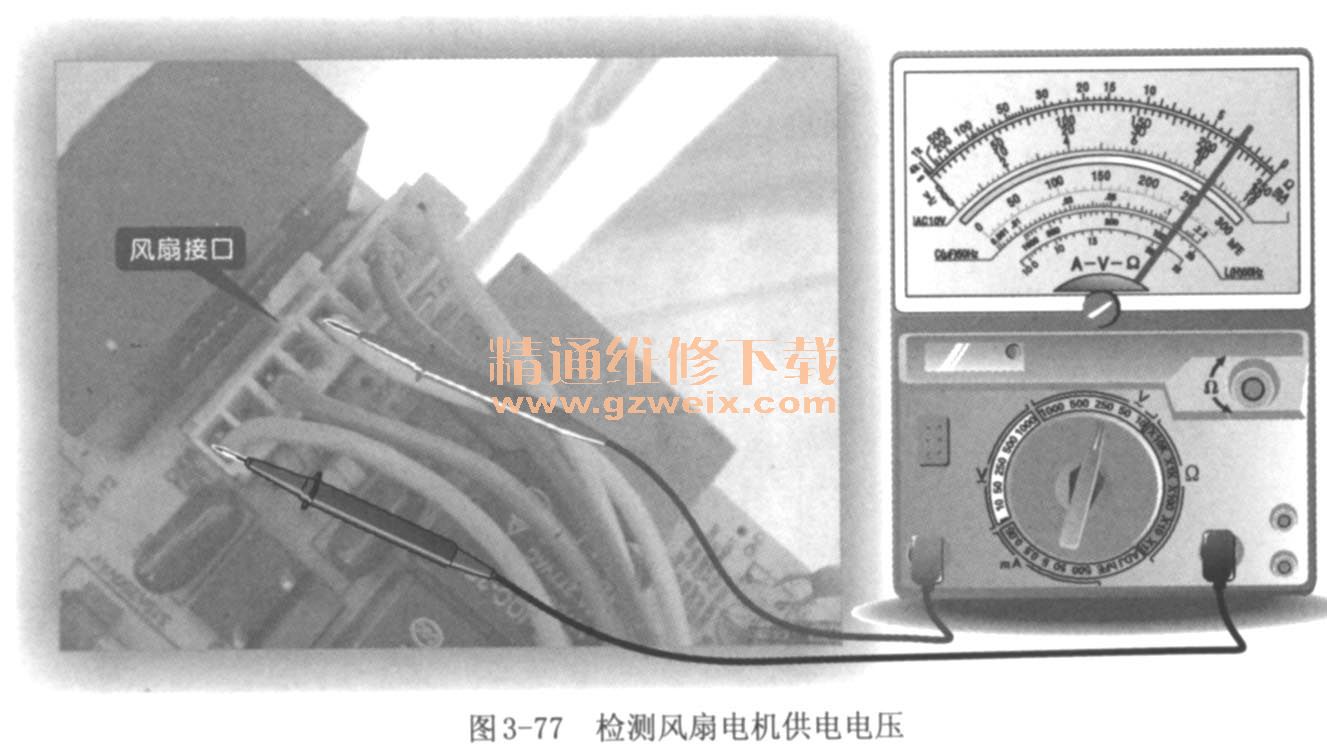

    将变频空调器室外机外壳拆开,取出室外机控制电路板,并确保其连接正常,启动变频空调器。将万用表调整至交流电压挡,红黑表笔分别搭在其接口CN08的供电端,检测供电电压,如图3-77所示。若该接口有AC 220V供电电压,而风扇不运转说明风扇电机损坏。若检测出的电压异常,就需要对交流220V供电电路进行检测。

    ②启动电容的检测

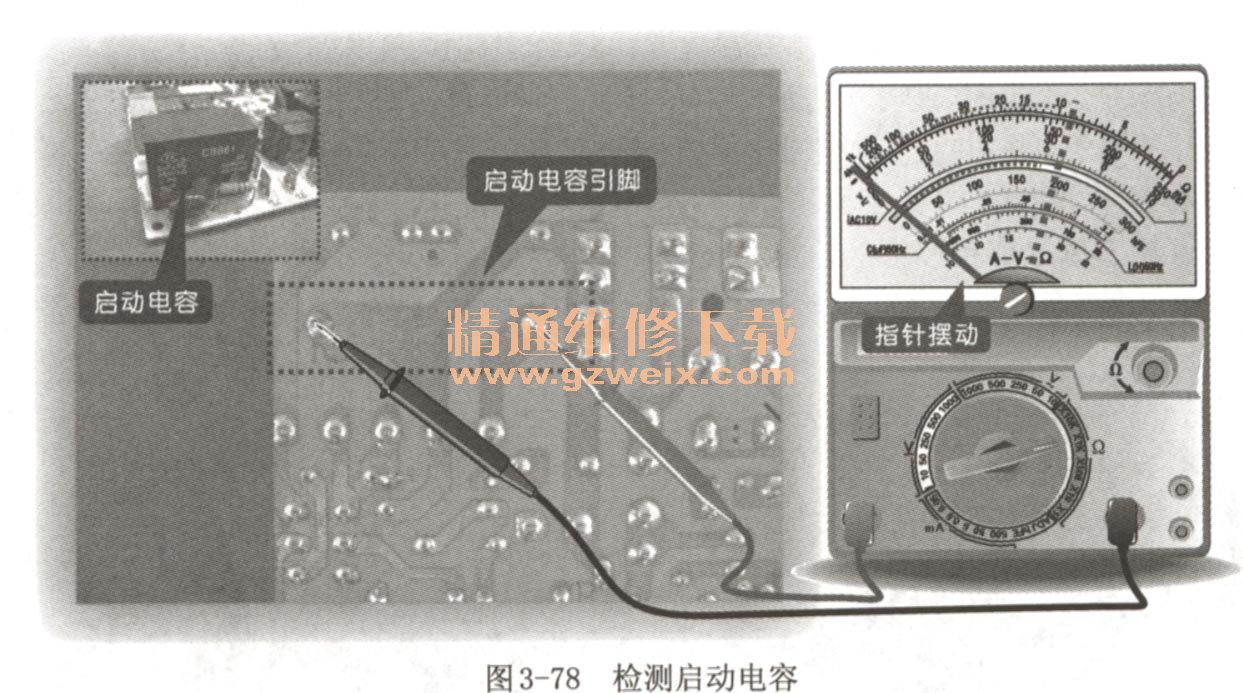

    对于启动电容的检测,可使用万用表对其充放电过程进行检测,如图3-78所示,将红、黑表笔分别搭在启动电容的两个引脚上,这时表针向右摆动到最大角度后,接着文会逐渐向左摆回,然后停止在一个固定位置上,将表笔对换位置后进行检测,发现仍然有充放电过程,说明该启动电容正常。

    若万用表指针摆到一定位置后不能回到原位或表针根本就未摆动,则说明启动电容性能不良,需要对其进行更换。

    ③继电器的检测
    若怀疑风扇的继电器损坏,可通过排除故障部位的方式来判断继电器是否损坏。

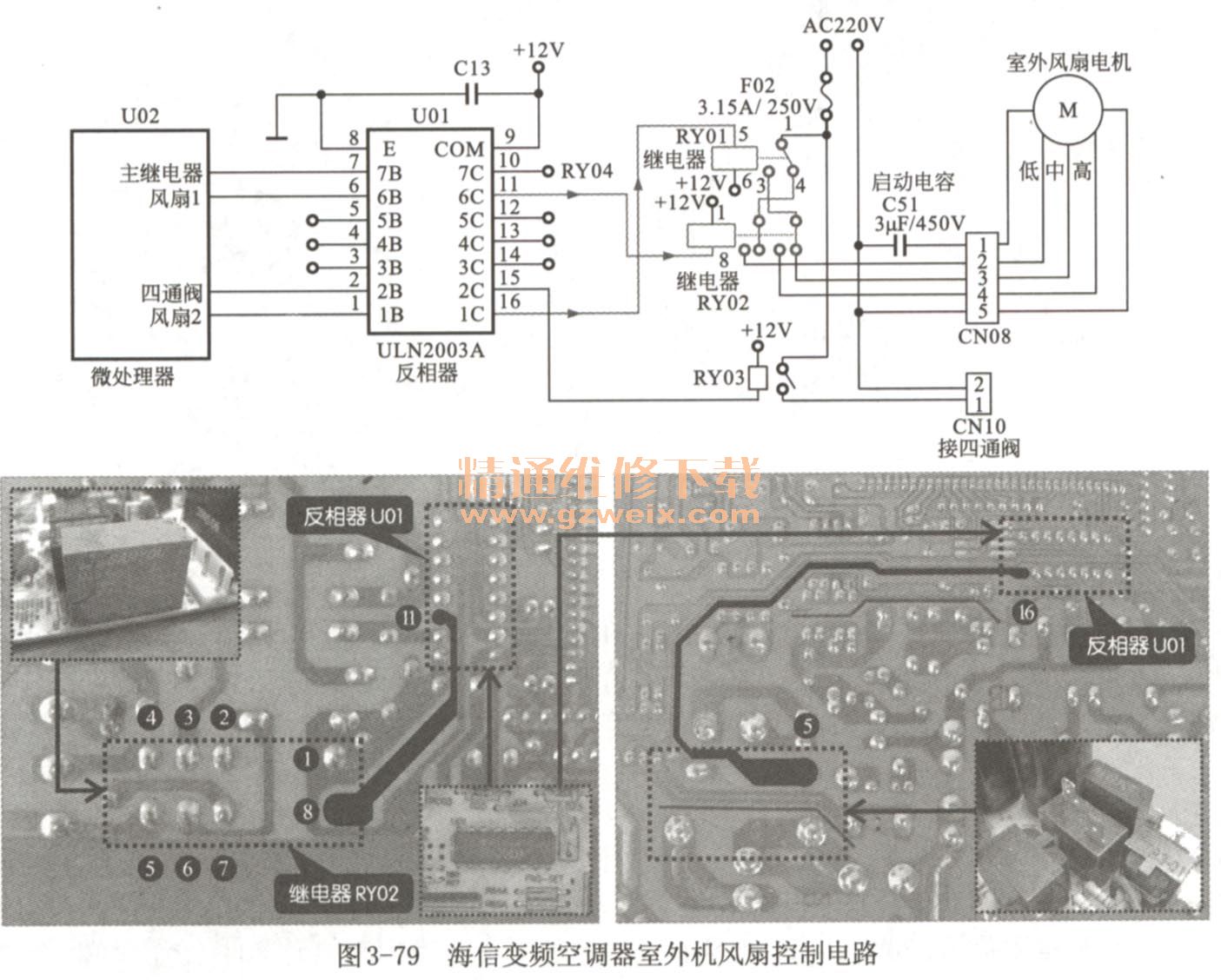

    在检测继电器之前,要先通过电路图和电路板背部印制线来查找继电器的引脚,若无法找到机型相对应的电路图纸,也可使用其他相近机型的电路图进行对照。由于变频空调器室外机控制电路设计结构类似,可以作为参考资料使用。如图3-79所示为海信KFR-35GW/06ABP变频空调器室外机风扇控制电路。结合电路图和电路板印制线,可查找出继电器的引脚顺序、供电电压输入端等。

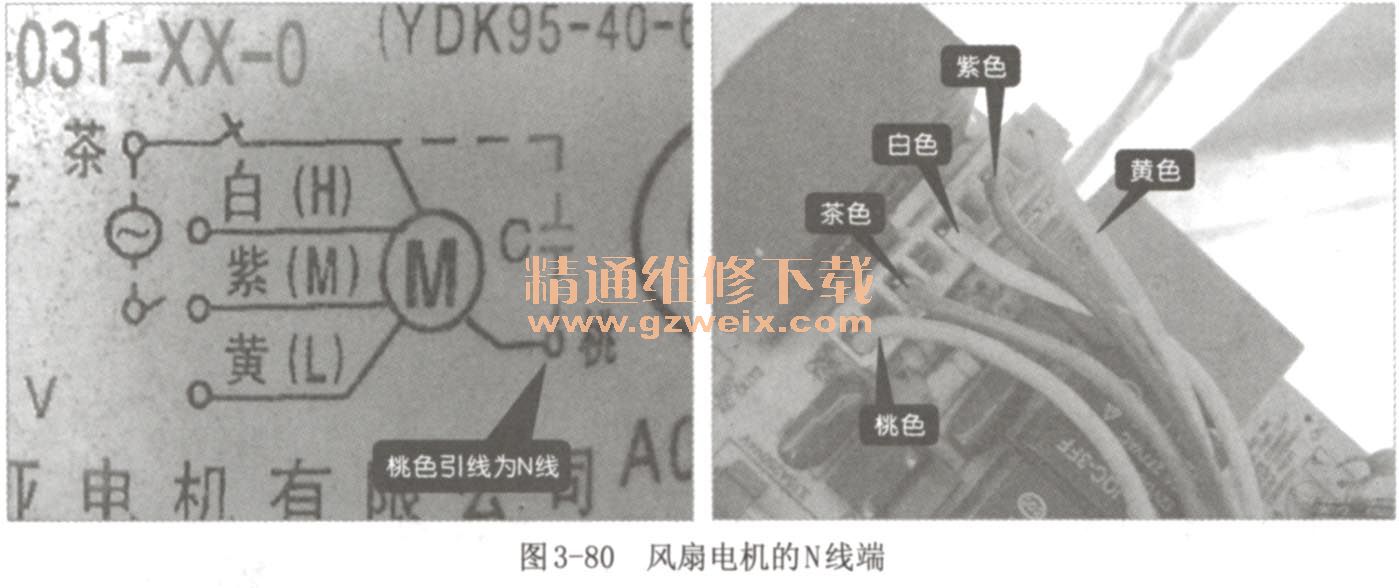

    当室外风扇不转,并且风扇电机接口处无电压输出,怀疑风扇继电器损坏。可使用万用表对风扇继电器RY01的交流输入电压进行检测。检测之前,根据室外风扇电机的铭牌标识,可查找出风扇连接插件的桃色引线为N线端,如图3-80所示。

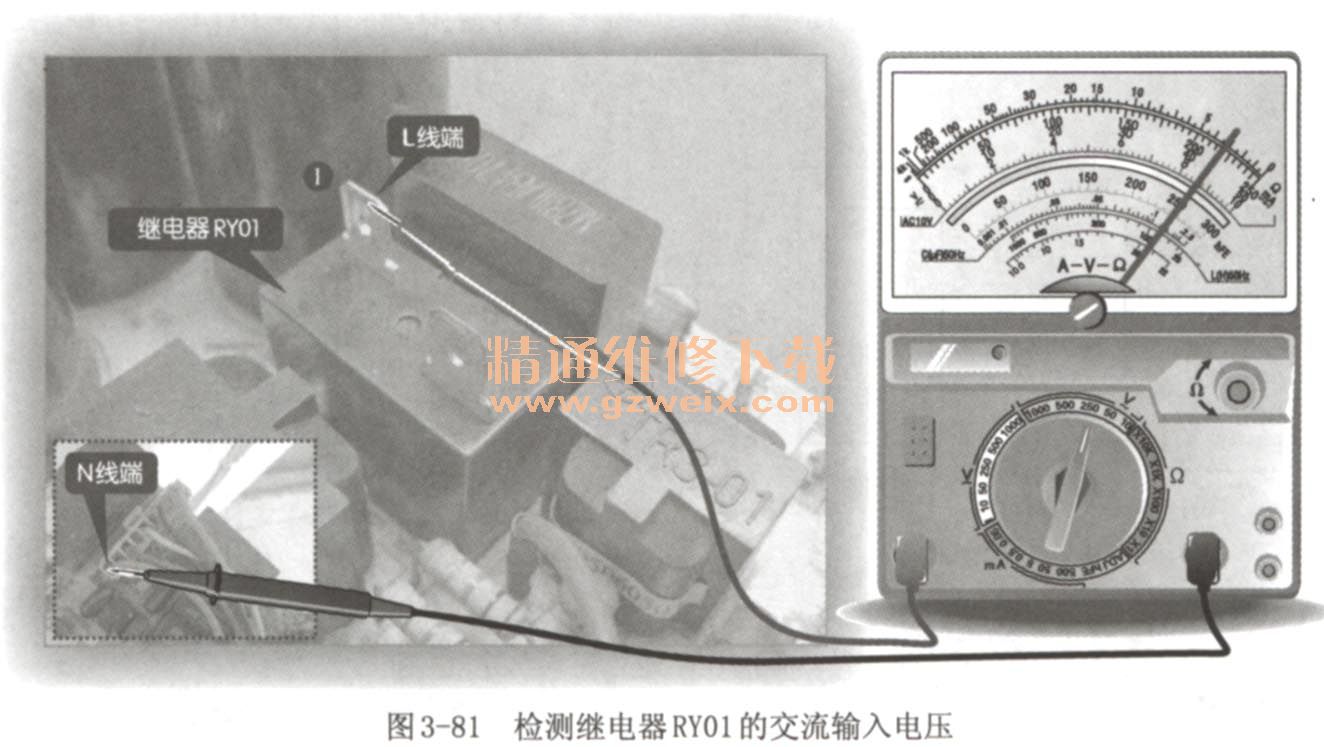

    将万用表调至“AC 250V”电压挡,黑表笔搭在N线端,红表笔搭在继电器RY01的交流电压输入端(L端),如图3-81所示。正常情况下,可检测到AC 220V电压,若电压不正常,说明室外机电源电路发生故障。

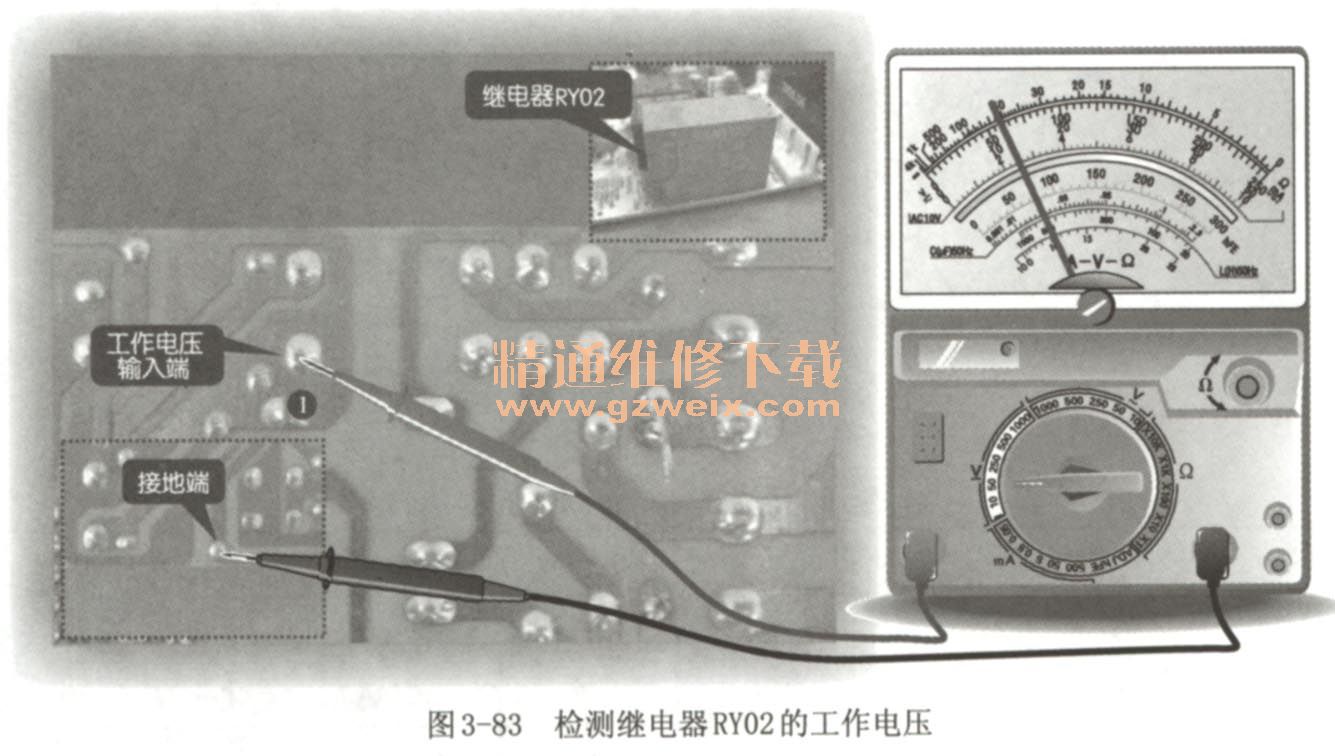

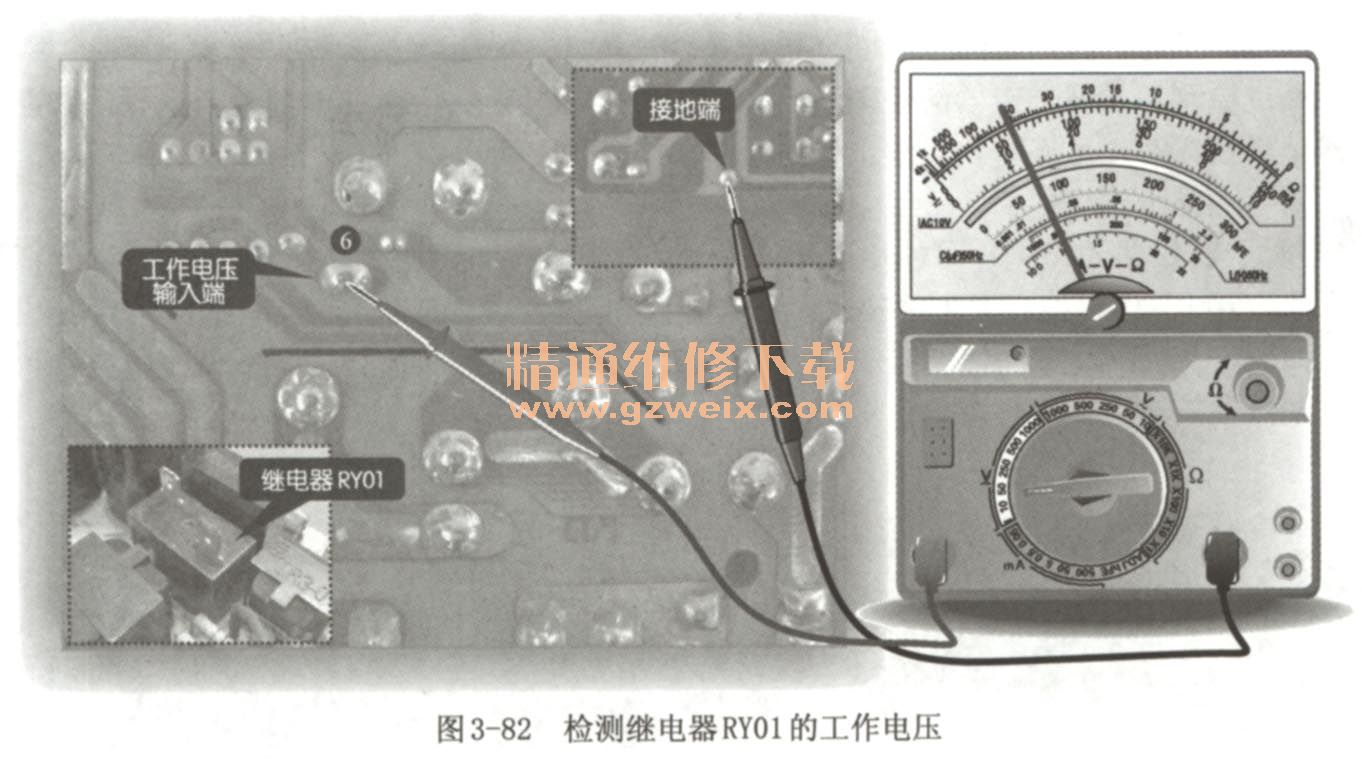

    电压输入正常,应继续对继电器RY01和RY02的供电电压进行检测。将万用表调至“DC 50V”电压挡,黑表笔接地,红表笔搭在继电器RY01的⑥脚上,如图3-82所示。正常情况下,可检测到12V电压。然后,黑表笔接地,红表笔搭在继电器RY02的①脚上,如图3-83所示。正常情况下,也可以检测到12V电压。若检测出的电压异常,说明室外机的电源电路发生故障。

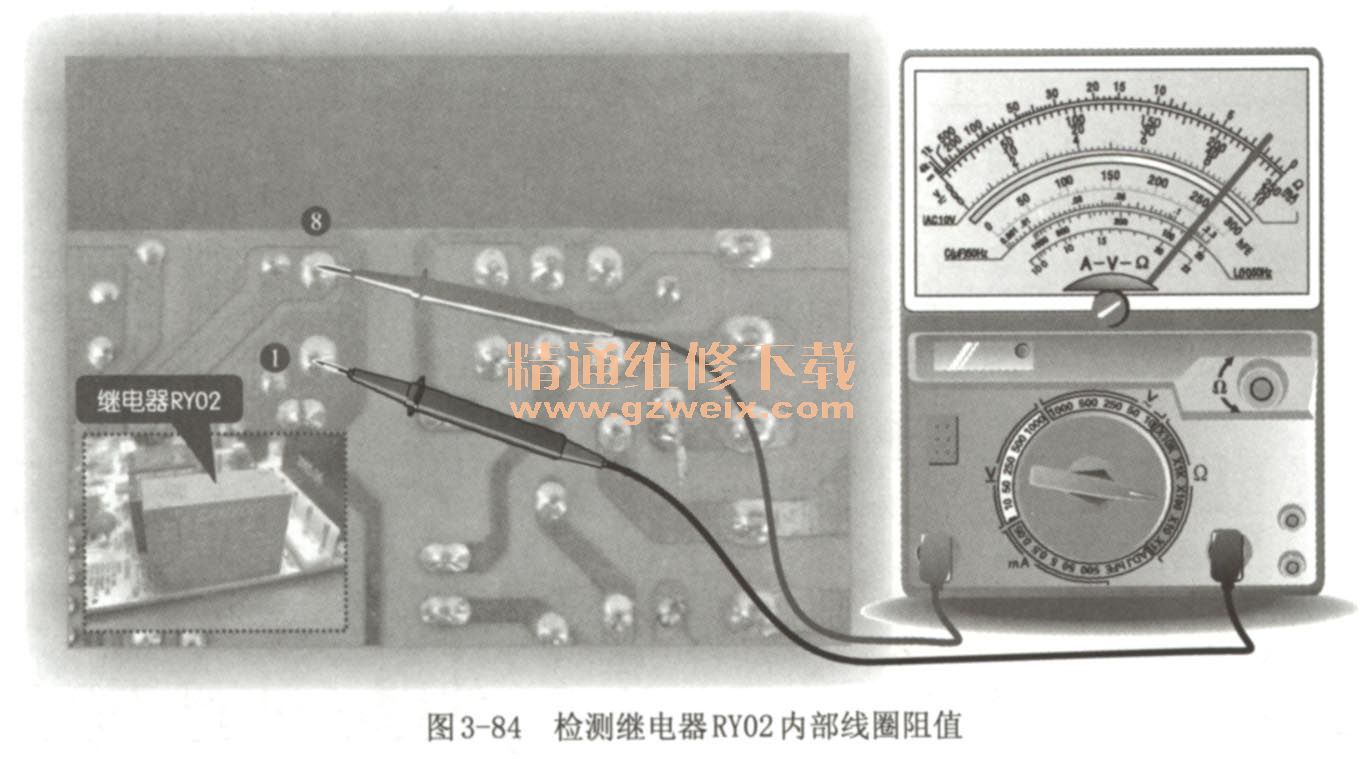

    继电器工作电压正常,可使用万用表对继电器的内部线圈进行检测。将万用表调至“×100”欧姆挡,红、黑表笔任意搭在继电器RY02的①脚、⑧脚上,如图3-84所示。经检测,可测得阻值为250Ω左右,在路检测继电器时,会受到其他元器件干扰,可将继电器焊下后,进行开路检测,来判断继电器是否损坏。
    经过检测,发现继电器的输入电压正常,并且通过在路检测继电器阻值也无法判断继电器是否损坏时,可逐个代换继电器,来排除故障。

    ④反相器的检测

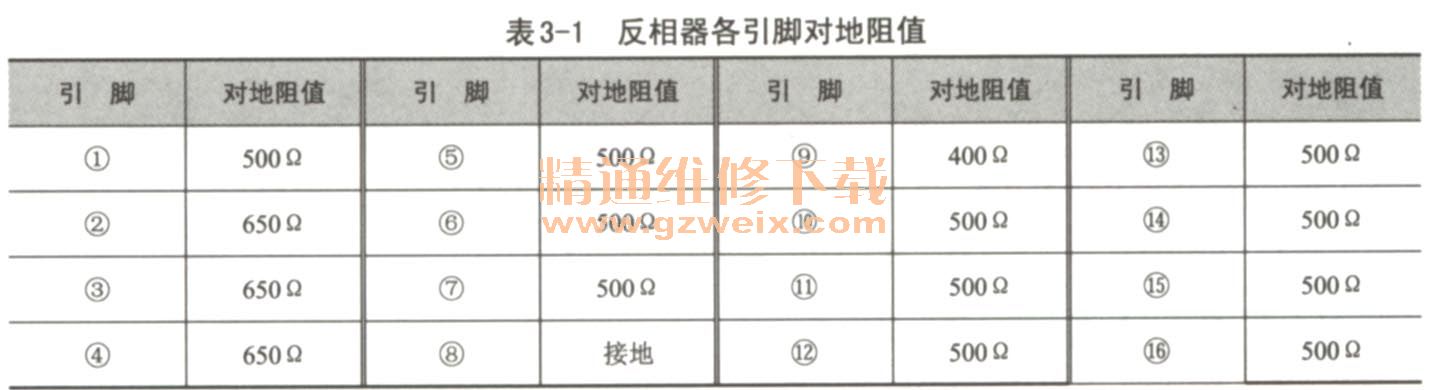

    对于反相器的检测,可使用万用表对其各引脚的对地阻值进行检测。将万用表调至“×100”欧姆挡,黑表笔搭在反相器的⑧脚上(接地端),红表笔搭在其余各引脚上,如图3-85所示。具体检测结果参见表3-1。若检测出的阻值与正常值偏差较大,说明该反相器已损坏,需进行更换。


  (3)室外机风扇组件的检修

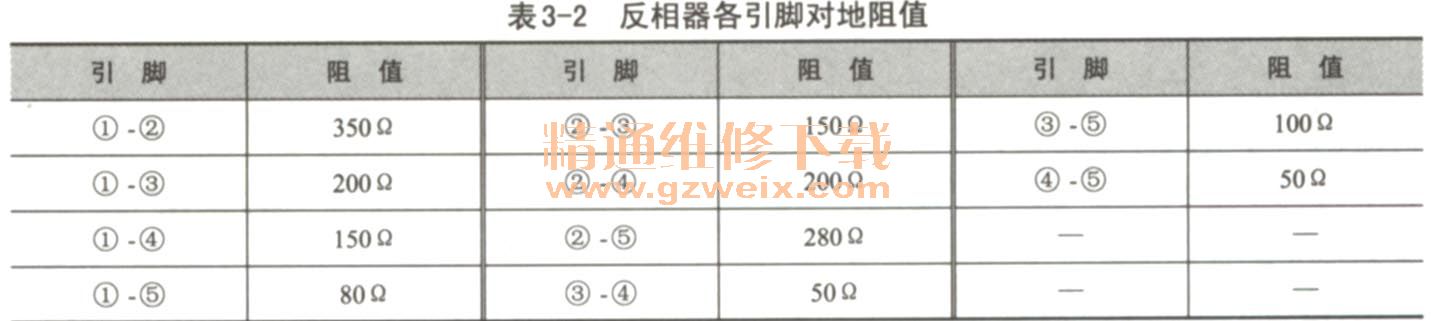

    对于风扇电机的检测,可使用万用表对其绕组阻值进行检测,来判断室外风扇电机是否损坏。将万用表调至“× 100”欧姆挡,红、黑表笔任意搭在风扇电机的连接插件引脚上,检测电机绕组阻值,如图3-86所示。正常情况下,测得电机绕组阻值参见表3-2。若检测结果与正常值偏差较大,说明该风扇电机已损坏,需进行更换。


    3.室外风扇组件的代换方法
    当检测出风扇组件中有器件损坏时,就需要对损坏的元器件进行代换。若发现电路板上的元器件损坏时,就需要用相同型号、规格参数的同类产品进行代换。

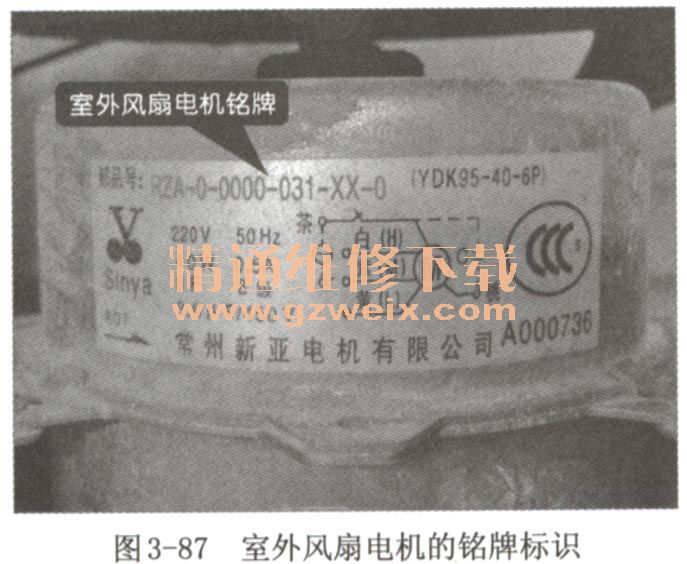

    若需要更换室外风扇电机时,要根据电机铭牌上所给出的电机型号、规格参数等信息,来选择替换电机。如图3-87所示为室外风扇电机的铭牌标识。
