3.4变频空调器闸。组件的检修方法
    变频空调器的闸阀组件是室外机的制冷管路系统中的组成部分，主要有四通阀、单向阀、电子膨胀阀以及二通、三通截止阀等部件。

    3.4.1认识变频空调器闸阀组件

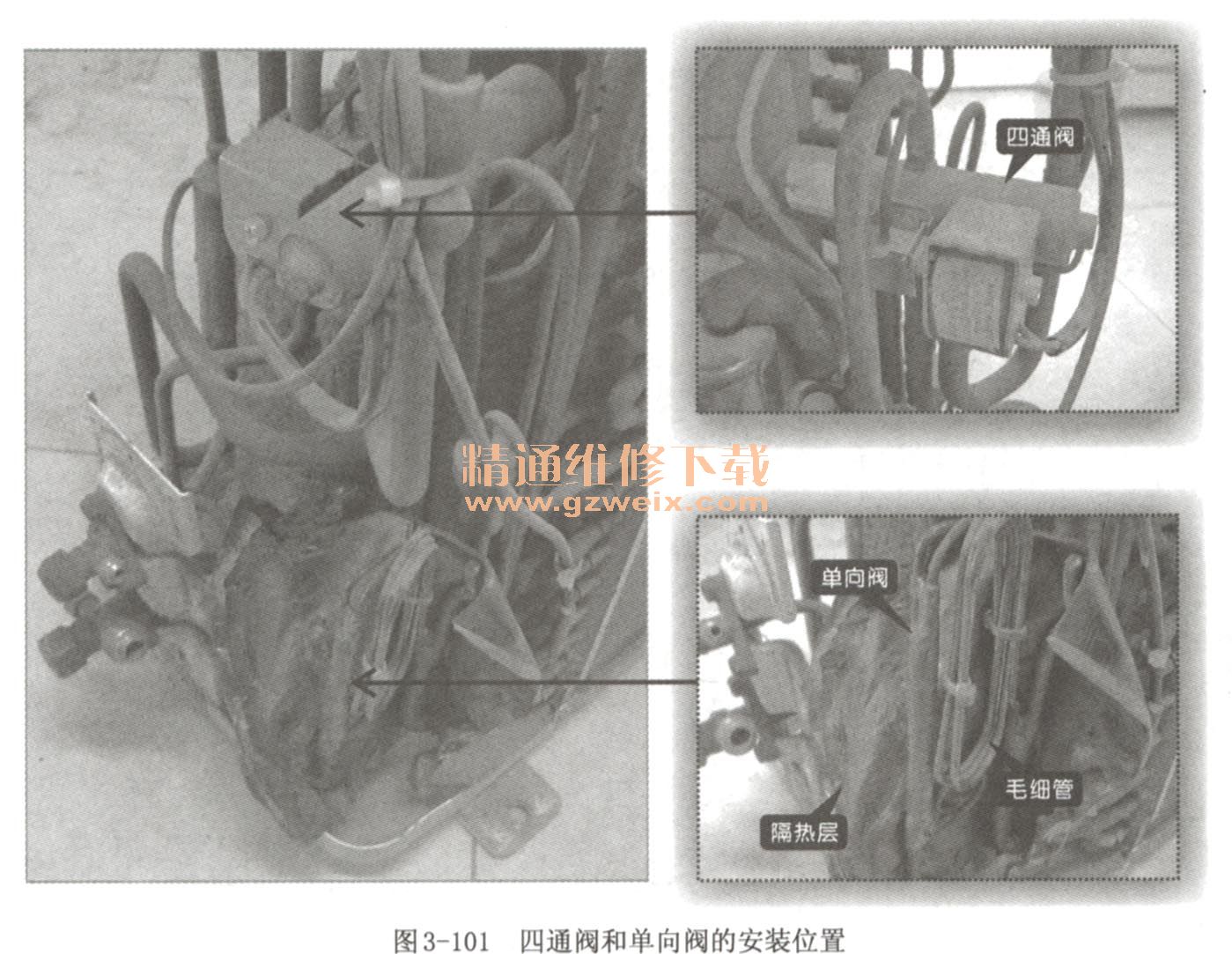

    拆开变频空调器的室外机，在室外机的管路部分可找到四通阀和单向阀，如图3-101所示。四通阀安装在室外管路的上部，它有四根管口与制冷管路相连；单向阀与毛细管相连，由隔热层保护。

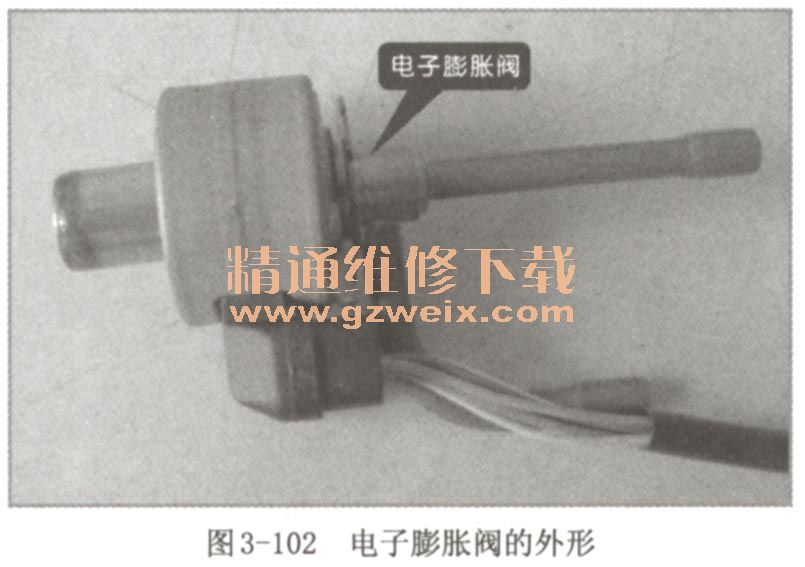

    新型变频空调器中，多使用电子膨胀阀代替毛细管作为节流装置，并且电子膨胀阀还具有控制制冷剂流量的功能。如图3-102所示为电子膨胀阀的外形。

    1.变频空调器闸阀组件的结构
（1）四通阀的结构

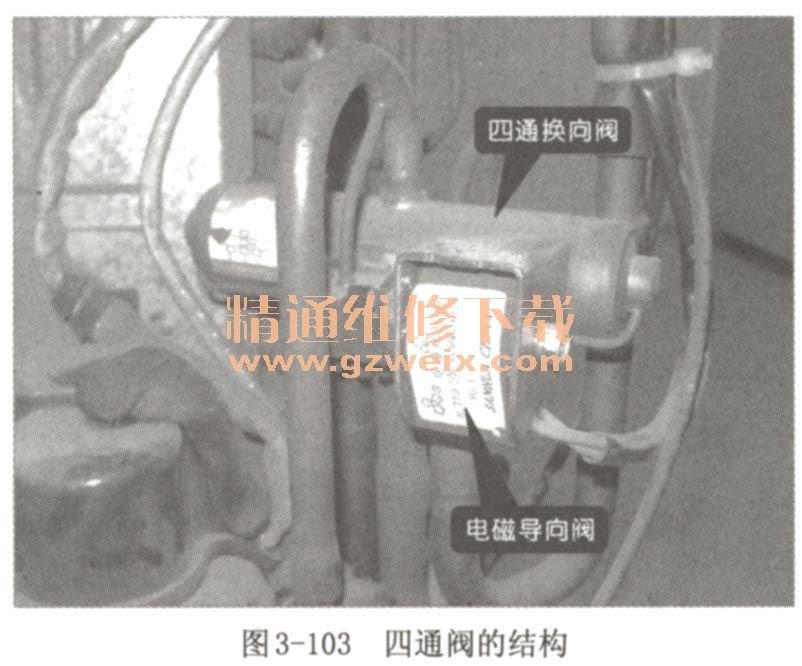

    变频空调器中常使用电磁四通阀，即四通阀，来控制制冷剂流向，从而改变空调器的工作状态，实现冷暖状态的转变。如图3-103所示为四通阀的外形和安装位置，它安装在管路系统中，与多个管路相连，受电路控制。

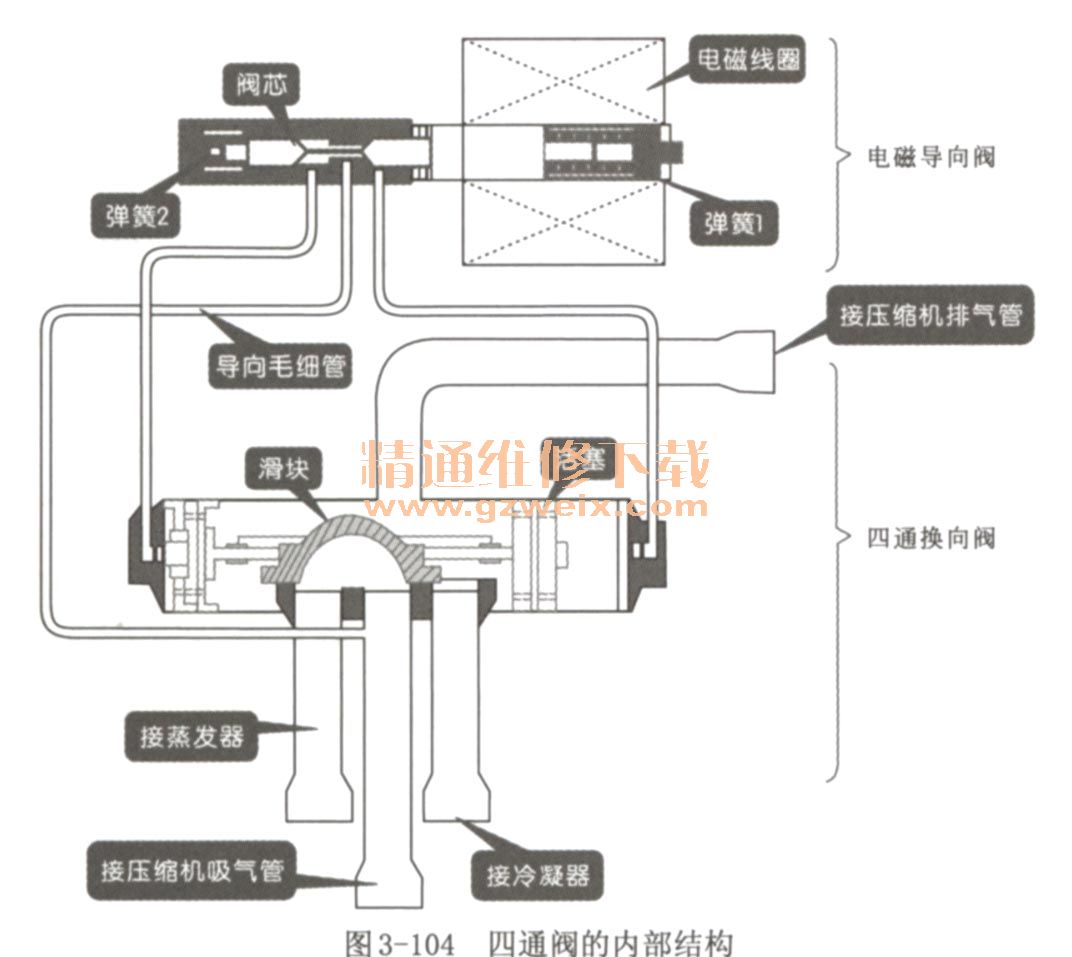

    电磁导向阀是由阀芯、弹簧、电磁线圈等构成的。四通换向阀是由滑块、活塞和4根连接管路构成的。如图3-104所示为电磁导向阀和四通换向阀的内部结构。

   （2）单向阀的结构

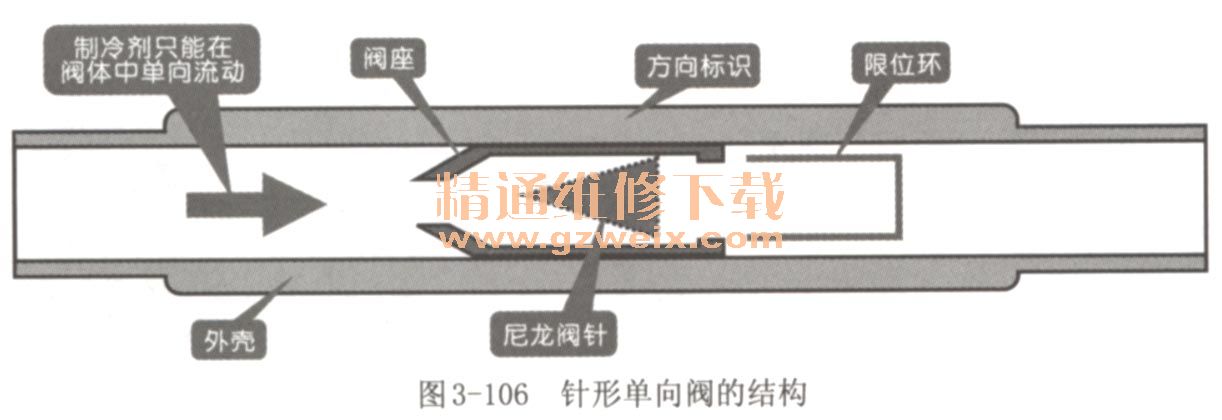

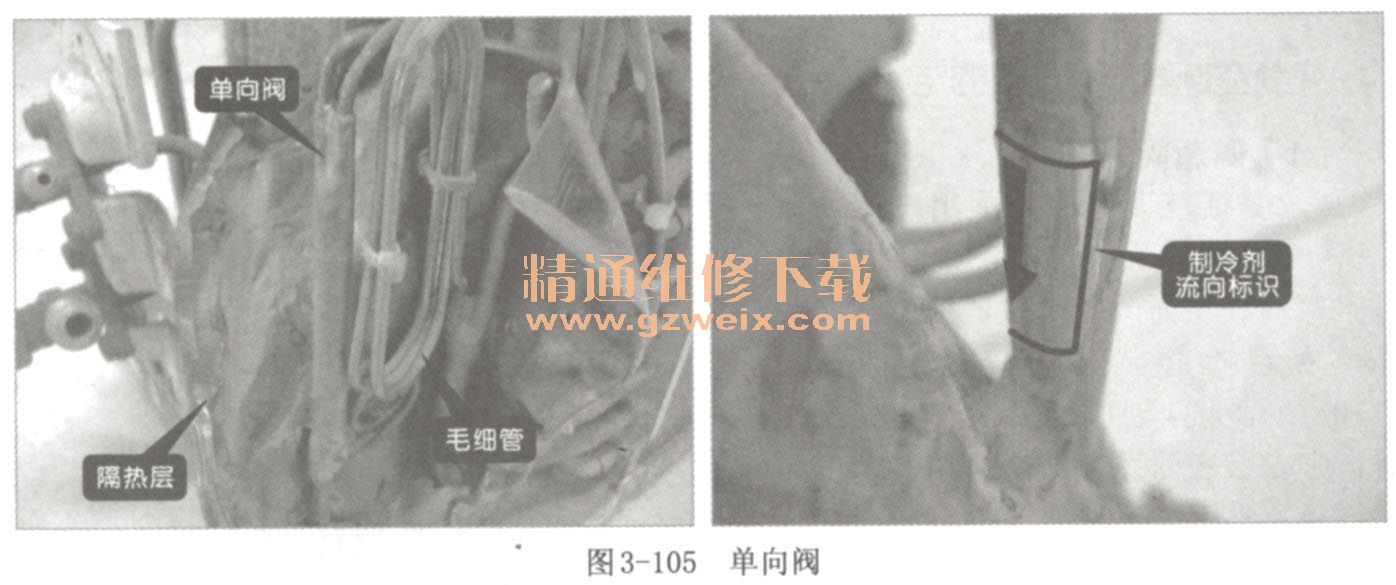

    单向阀与毛细管直接连接，并且其表面有方向标识，如图3-105所示。单向阀在空调器停机时，可防止制冷剂回流，平衡制冷系统内部压力，以便再次启动。单向阀根据内部结构的不同，可分为针形单向阀和球形单向阀。针形单向阀，主要是由尼龙阀针、阀座和限位环构成的，如图3-106所示。球形单向阀，主要是由钢球、阀座和限位环构成的，如图3-107所示。





    关键提示：
    在更换单向阀时，一定要根据原单向阀的方向标识来安装新单向阀，以防方向装错影响空调器工作。
（3）电子膨胀阀的结构
    电子膨胀阀与毛细管相比，具有反应迅速、容量范围大、可自动控制制冷剂流量等特点。如图3-108所示为电子膨胀阀的内部结构。电子膨胀阀主要是由步进电机和针形阀等构成的。

    2.变频空调器闸阀组件的工作原理
   （1）四通阀的控制电路及相关结构
    在变频空调器中，四通阀的线圈供电是由微处理器控制的，微处理器的控制信号经过反相放大器后去驱动，再由继电器控制四通阀的供电。图3-109是四通阀的控制电路。1室外机微处理器U02输出控制信号，送入反相器U01（ULN2003A）的②脚，由其送入反相器中。2反相器放大的控制信号，由其15脚输出，使继电器RY03工作。母通过继电器的触点是控制四通阀的供电电压，从而对电磁导向阀阀芯的位置进行控制。

    四通阀的工作主要是由电磁导向阀控制，其工作原理如图3-110所示。电磁导向阀的阀芯位置受电磁线圈的控制，从而改变导向毛细管的连接状态。当电磁线圈无电流时，使阀芯向左移动，此时导向毛细管G被截止，导向毛细管E与F导通；当电磁线圈通电动作时，阀芯向右移动，此时导向毛细管E被截止，导向毛细管F与G导通。

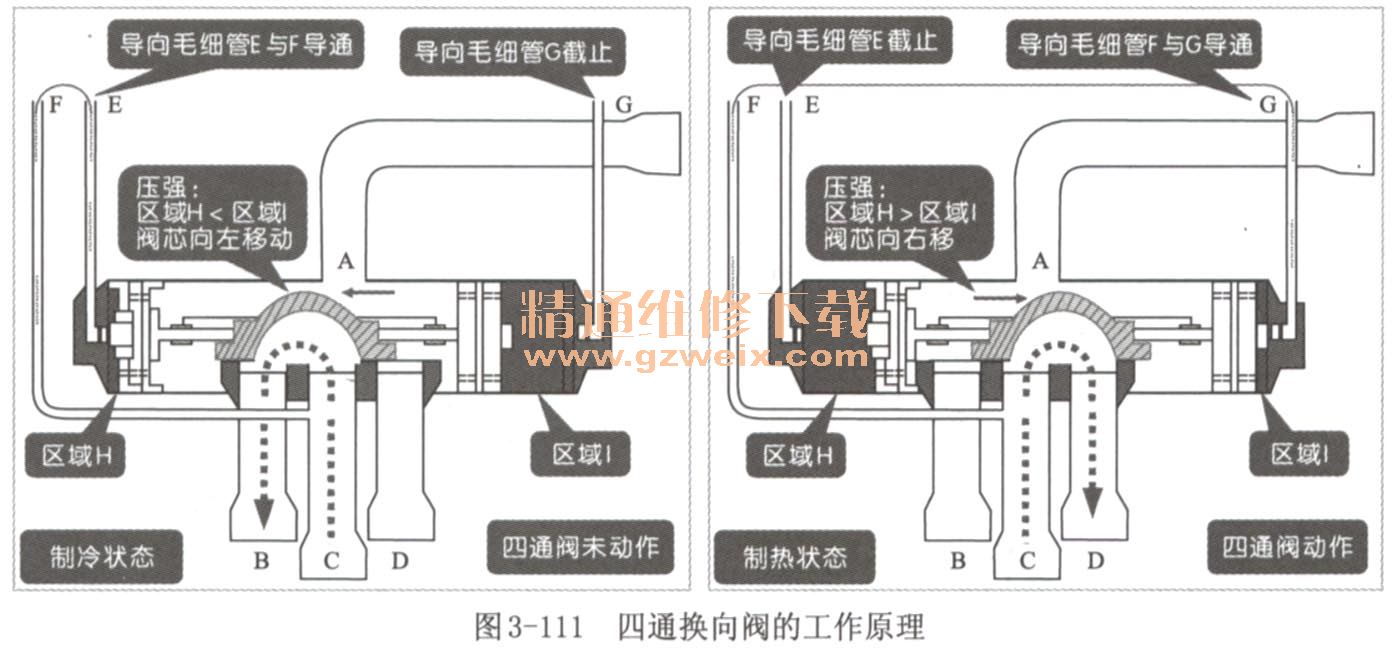

    如图3-111所示为四通换向阀的工作原理。电磁导向阀动作，使导向毛细管截止或导通，从而实现对四通换向阀的控制。当导向毛细管E，F导通时，区域H的压强小于区域I的压强，因而滑块被活塞带动，向左移动，使连接管B和连接管C相通，连接管D和连接管E相通；当导向毛细管F、G导通时，区域H的压强大于区域工的压强，滑块被活塞带动，向右移动，使连接管C和连接管D相通，连接管A和连接管B相通。

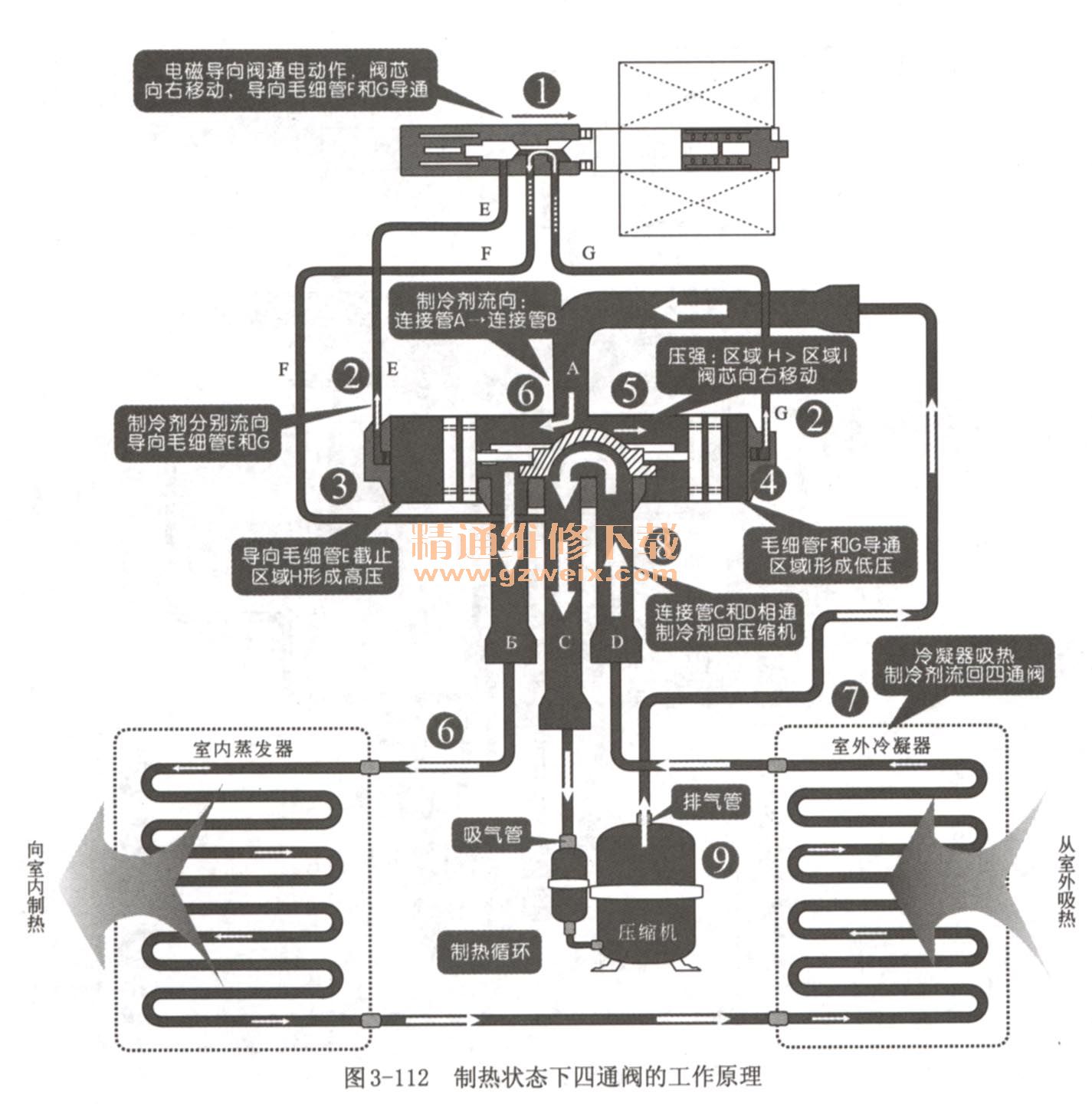

    如图3-112所示为制热状态下四通阀的工作原理。

    1当变频空调器处于制热状态时，电磁导向阀的线圈通电，内部阀芯在电磁场、弹簧等的作用下，向右移动，导向毛细管E被截止，导向毛细管F和G导通。
    2制冷管路中的制冷剂通过四通换向阀分别流向导向毛细管E和G。
    3导向毛细管E截止，区域H形成高压区。
    4导向毛细管F和G导通，区域工形成低压区。
    5活塞受到高、低压的影晌，带动滑块向右移，使连接管C和D相通，连接管B和A相通。
    6从压缩机排气口出来的制冷剂，从连接管A流向连接管B，进入室内蒸发器，向室内散热。
    7制冷剂经由室内蒸发器向室外冷凝器流动，通过冷凝器吸收热量，然后流入四通阀。
    8制冷剂通过连接管C和D回到压缩机吸气口。
    9最后，制冷剂经过压缩机处理，再次由排气管送入四通换向阀的连接管A，开始新的制热循环。

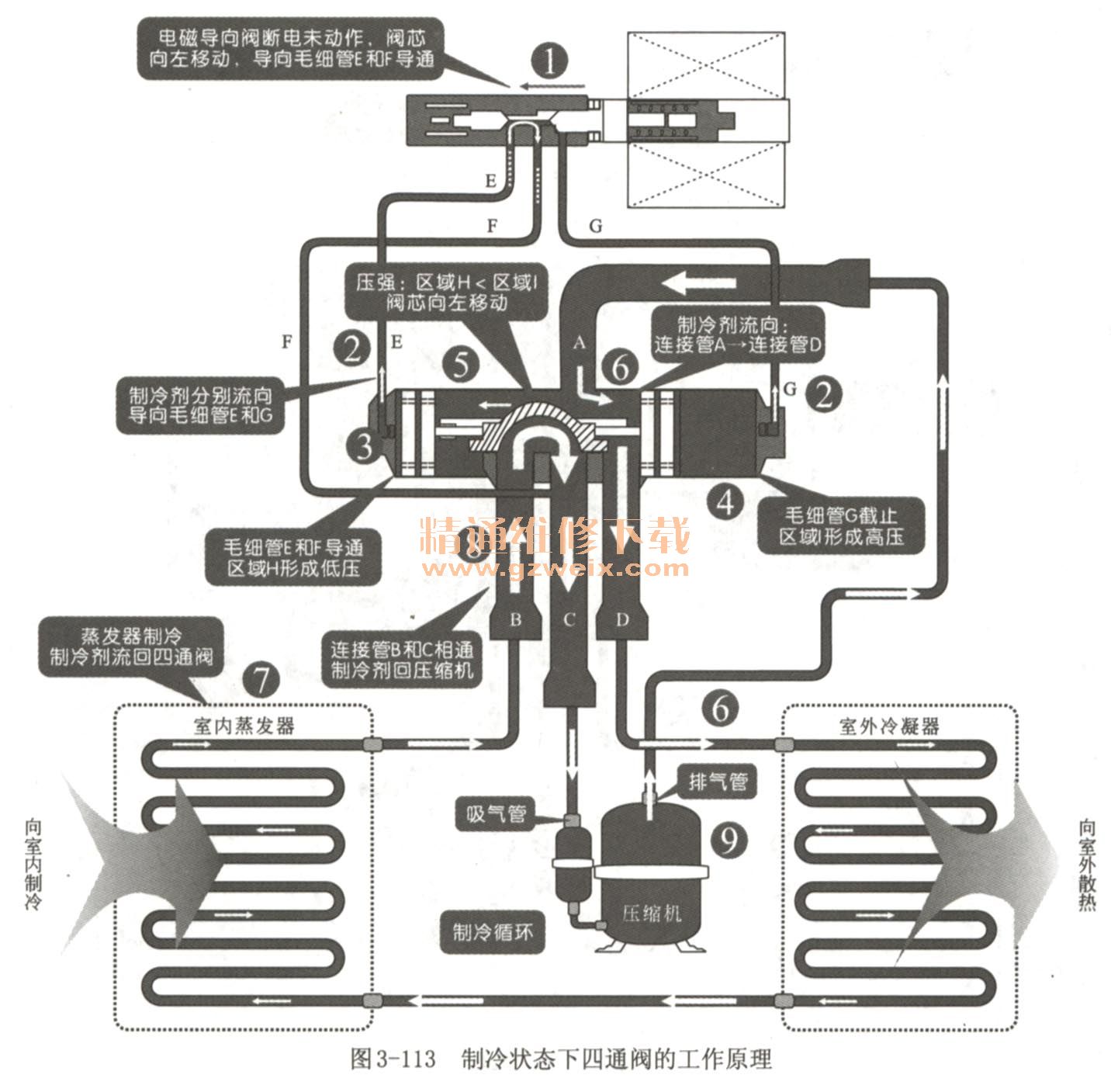

    如图3-113所示为制冷状态下四通阀的工作原理。

    1当变频空调器处于制冷状态时，电磁导向阀的线圈断电，阀芯向左移动，导向毛细管G被截止，导向毛细管EF导通。
    2制冷管路中的制冷剂通过四通换向阀分别流向导向毛细管E和G。
    3导向毛细管G截止，区域工形成高压区。
    4导向毛细管E和F导通，区域H形成低压区。
    5活塞受到高、低压的影响，带动滑块向左移动，使连接管B和C相通，连接管A和D相通。
    6从压缩机排气口出来的制冷剂，从连接管A流向连接管D，进入室外冷凝器，向室外散热。
    7制冷剂经由室外冷凝器向室内蒸发器流动，向室内制冷，然后流入四通阀。
    8此制冷剂通过连接管B和C回到压缩机吸气口。
    9最后，制冷剂经过压缩机处理，再次由排气管送入四通换向阀的连接管A，开始新的制冷循环。
   （2）单向阀的工作原理

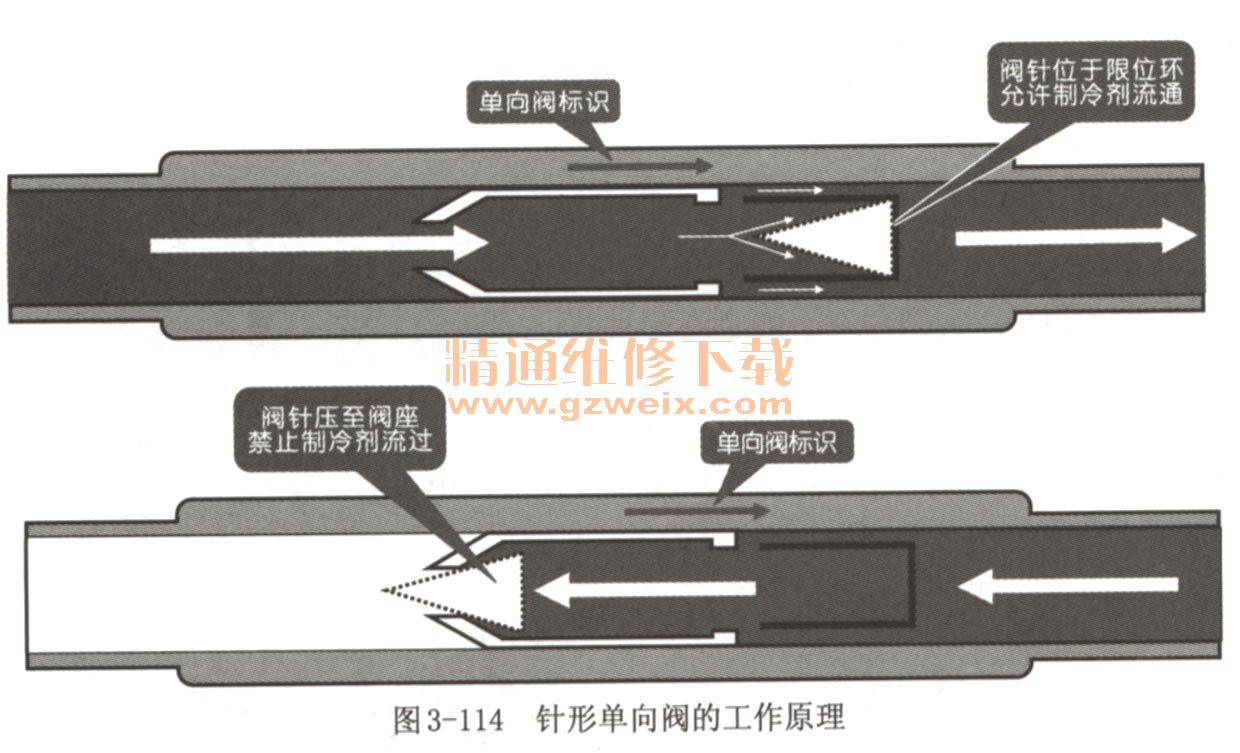

    如图3-114所示为针形单向阀的工作原理。当制冷剂流向与针形单向阀标识相同时，尼龙阀针被制冷剂推到限位环内，单向阀导通，允许制冷剂流过；当制冷剂流向与标识相反时，尼龙阀针被制冷剂推到阀座上，单向阀截止，不允许制冷剂流过。

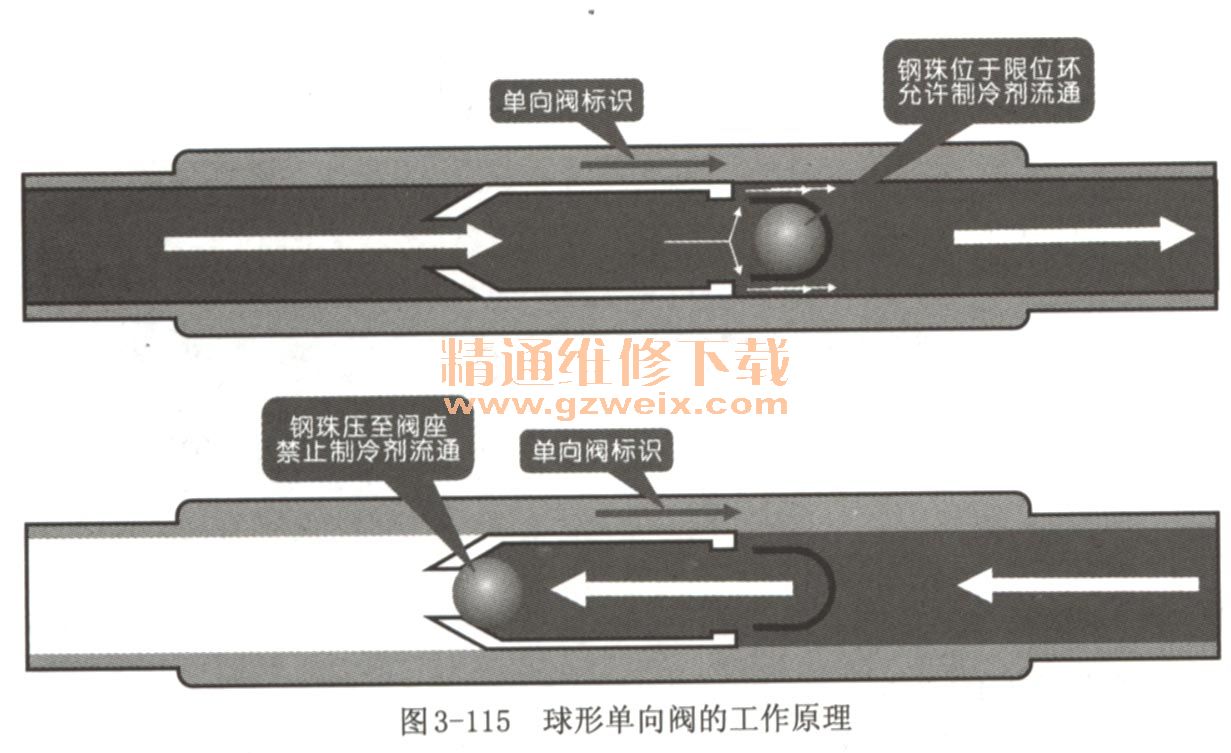

    如图3-115所示为球形单向阀的工作原理。当制冷剂流向与球形单向阀标识一致时，钢球被制冷剂推到限位环内，单向阀导通，允许制冷剂流过；当制冷剂流向与标识不一致时，钢球被制冷剂推到阀座上，单向阀截止，不允许制冷剂流过。

   （3）电子膨胀阀的工作原理

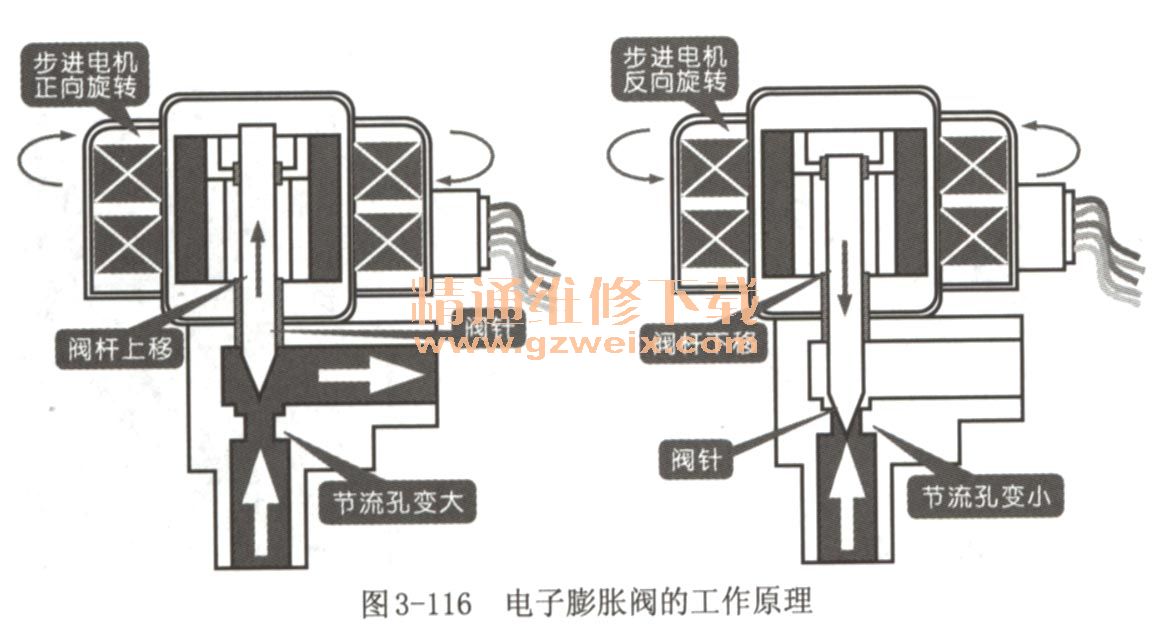

    如图3-116所示为电子膨胀阀的工作原理。微处理器根据蒸发器出口的温度，来控制电子膨胀阀的步进电机运转，驱动电机正转或反转。当步进电机正转时，阀杆向上移动，节流孔变大，制冷剂流量增大；当步进电机反转时，阀杆向下移动，节流孔变小，制冷剂流量减小。
