看图学习变频空调器故障维修
来源:本站整理  作者:佚名  2014-08-10 07:47:16

    3.室内风扇组件的代换方法
    (1)室内风扇组件的代换注意事项

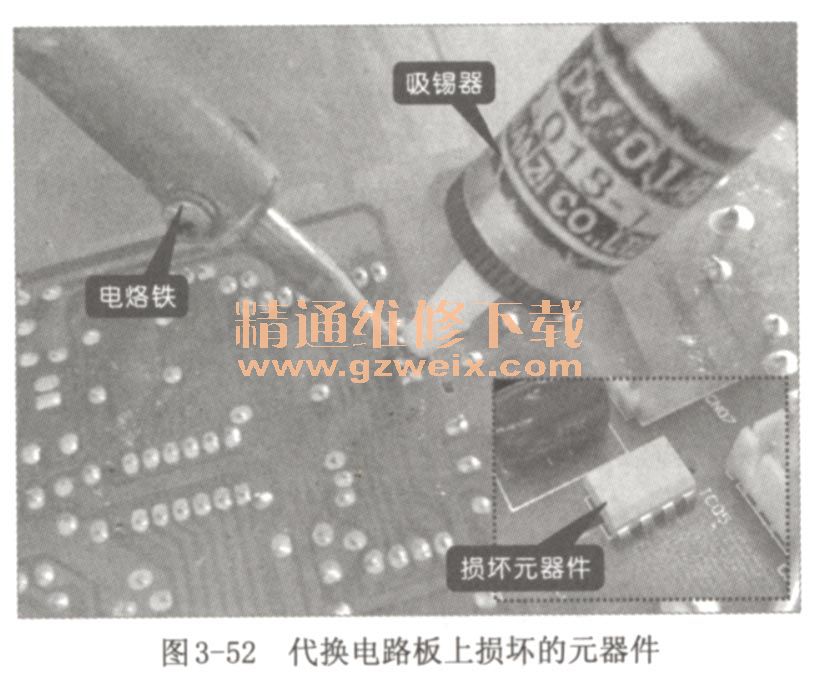

    当检测出损坏元器件时,就需要对损坏的元器件进行代换。若发现电路板上的元器件损坏时,就需要用相同规格、参数的同类产品进行代换,代换时要先使用电烙铁和吸锡器将损坏元器件焊下,再将新元器件焊接到原位置即可,如图3-52所示。

    若需要更换室内风扇或风扇电机时,要根据空调器自身的循环风量、制冷能力等规格参数,来选择适合的替换部件。如图3-53所示为变频空调器的铭牌。在更换室内风扇时,还要根据其体积大小来选择替换部件。

   (2)室内风扇组件的拆卸步骤
    在检测或更换风扇组件之前,应先将风扇组件拆下,然后再进行下一步操作。风扇组件的拆卸方法如下所述:

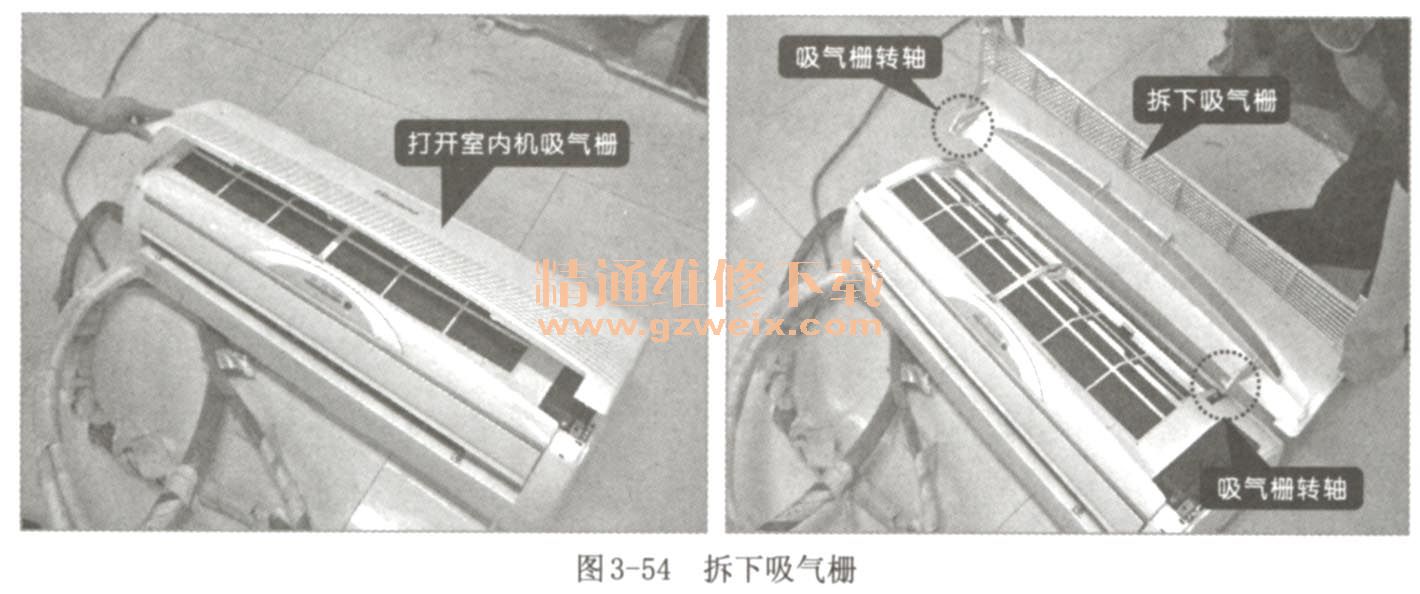

    ①打开室内机的吸气栅,然后将其转轴从机身中抽出,从而将吸气栅拆下,如图3-54所示。

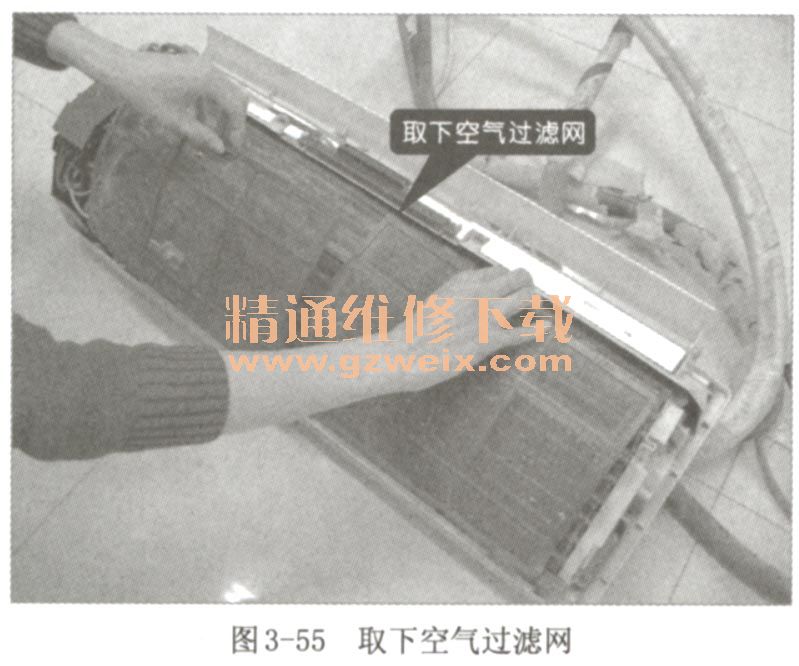

    ②将室内机的空气过滤网取下,如图3-55所示。

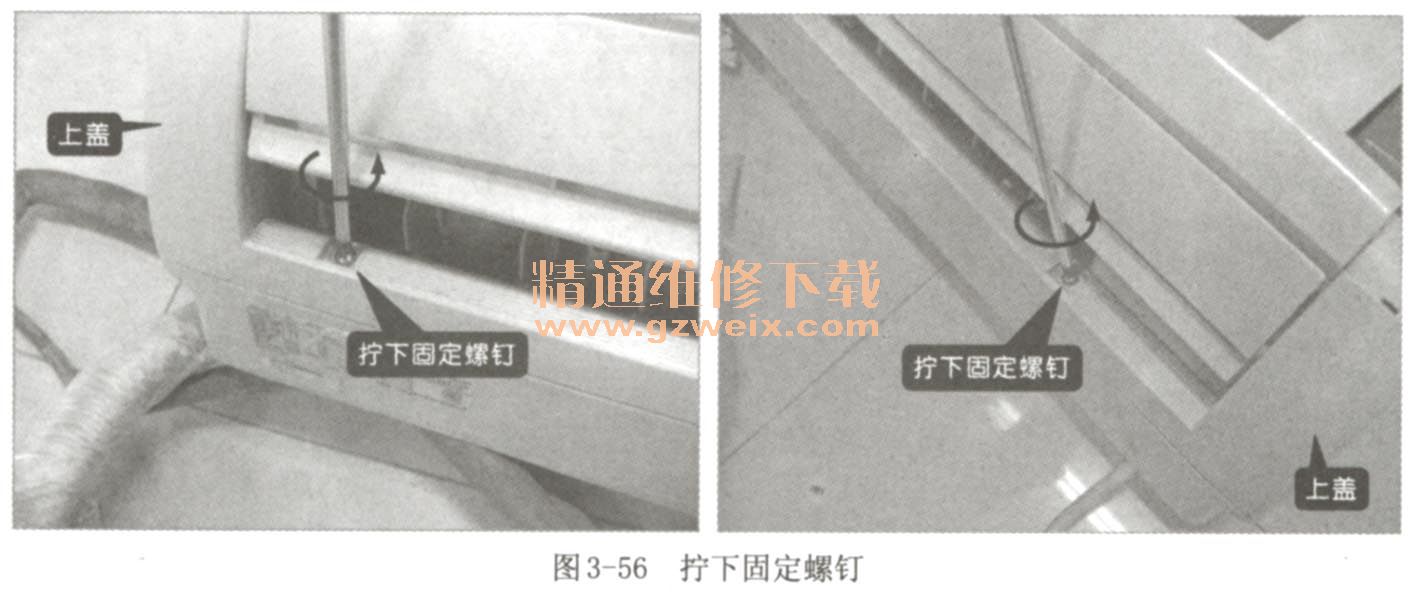

    ③使用螺丝刀将室内机进气口处的两颗固定螺钉拧下,如图3-56所示。

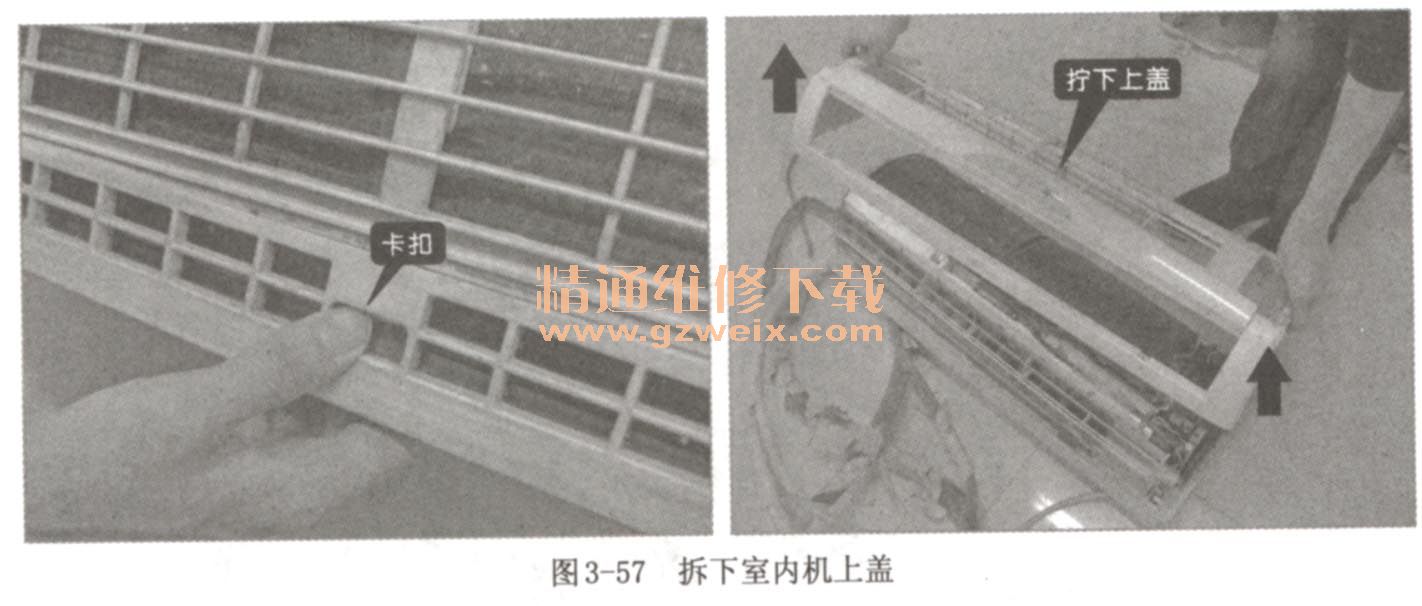

    ④拧下螺钉后,将位于室内机顶部的三个卡扣按下,即可将上盖拆下,如图3-57所示。

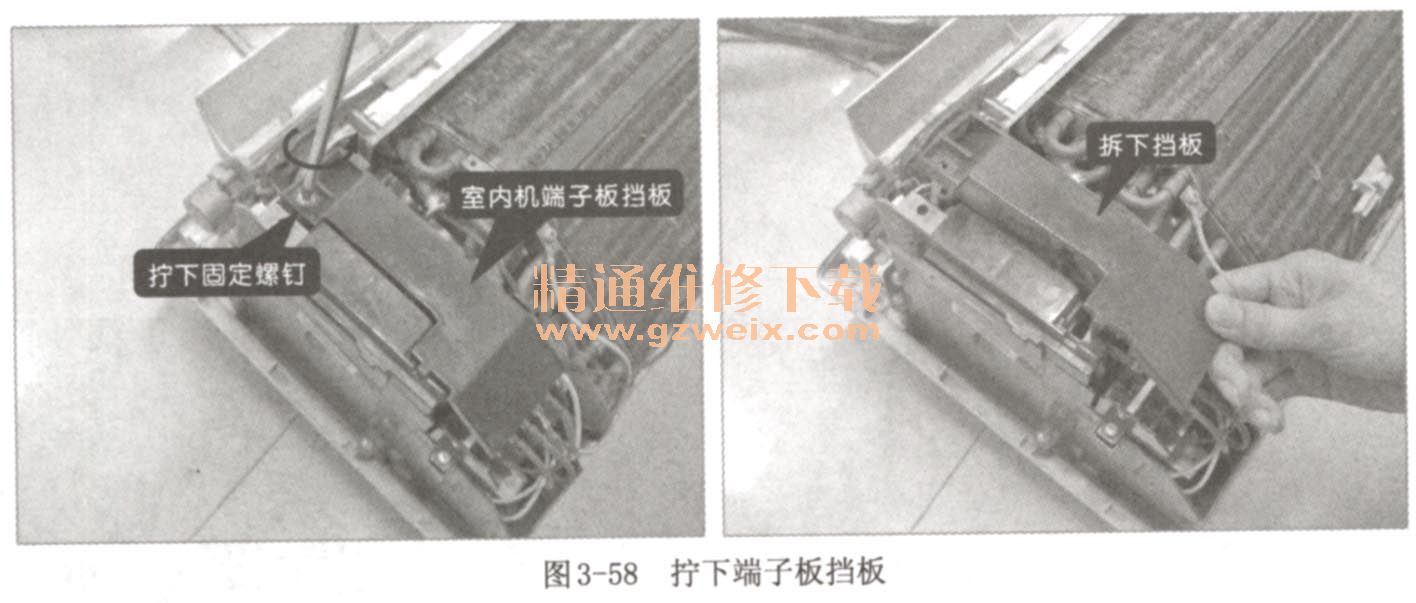

    ⑤使用螺丝刀拧下室内机机端子板挡板上的固定螺钉,再将该挡板取下,如图3-58所示。

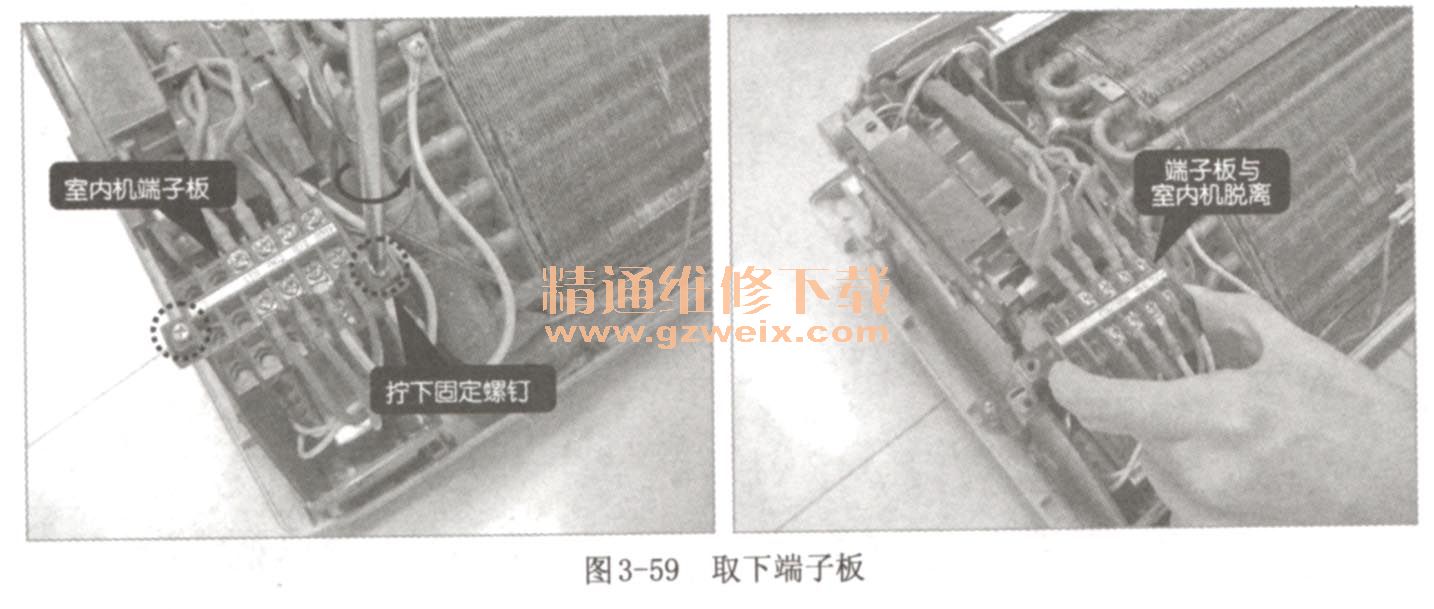

    ⑥拧下端子板上的两颗固定螺钉,使端子板脱离室内机,如图3-59所示。

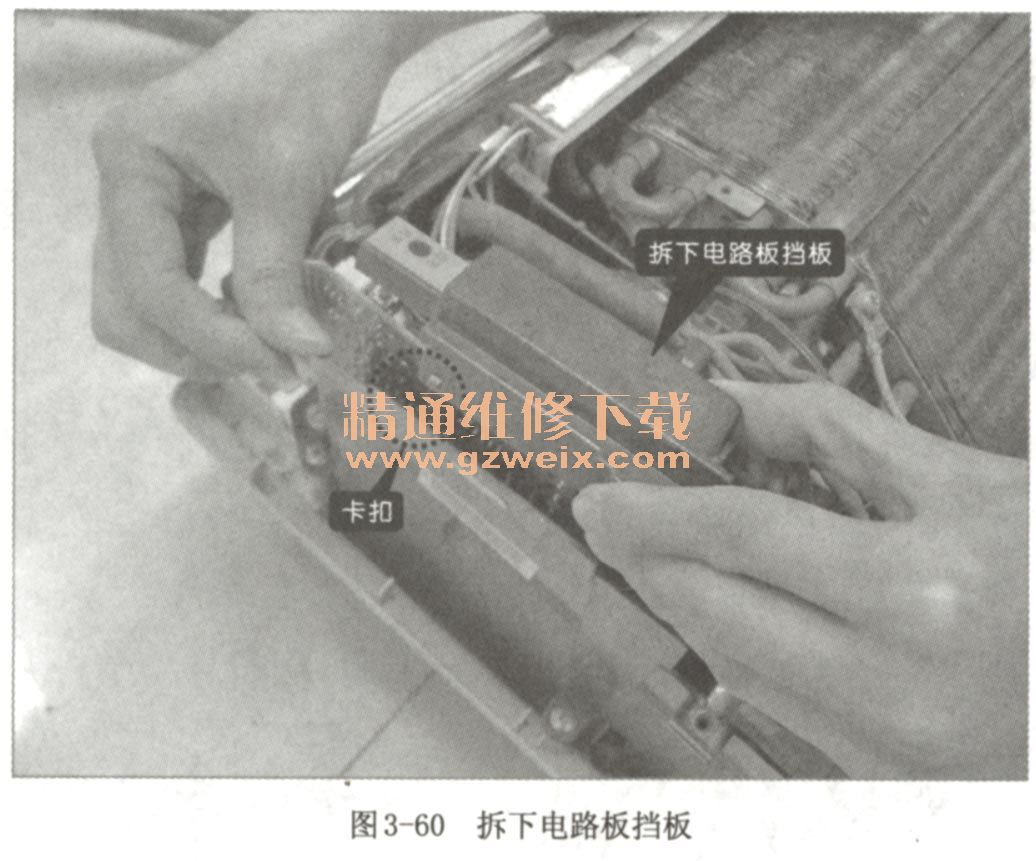

    ⑦拨开卡扣,然后将电路板挡板取下,如图3-60所示。

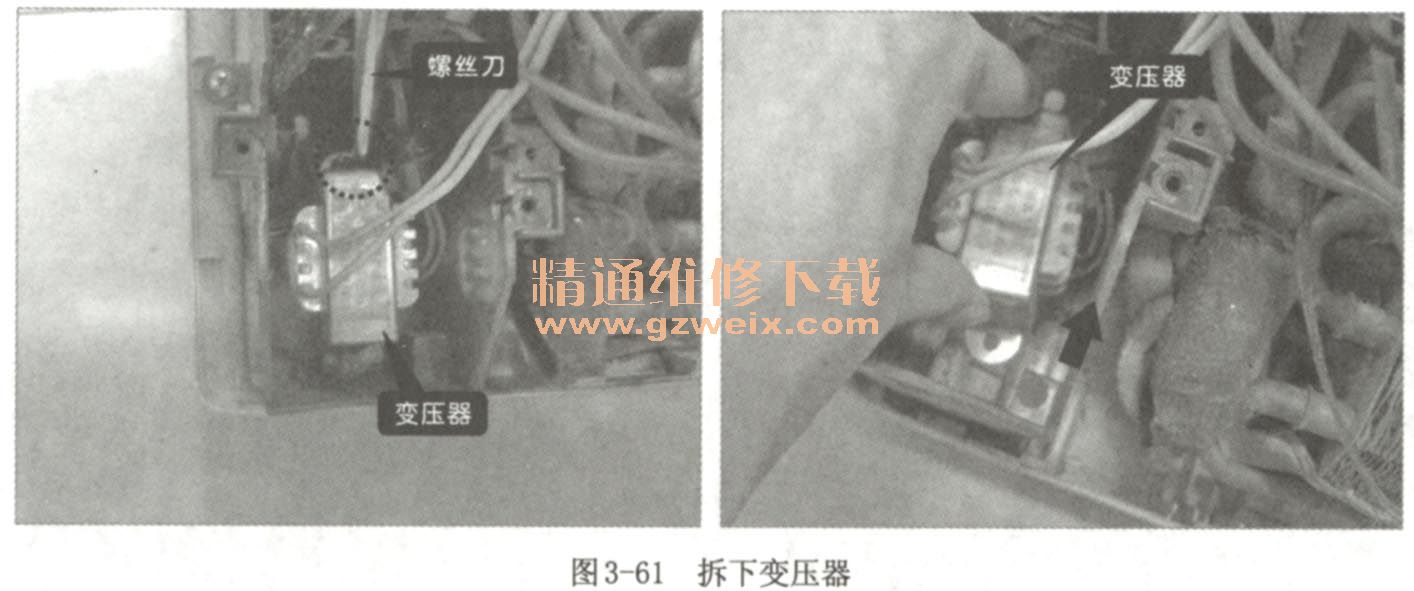

    ⑧拧下变压器上的固定螺钉,然后将变压器从卡槽中推出,再将变压器取下来,如图3-61所示。

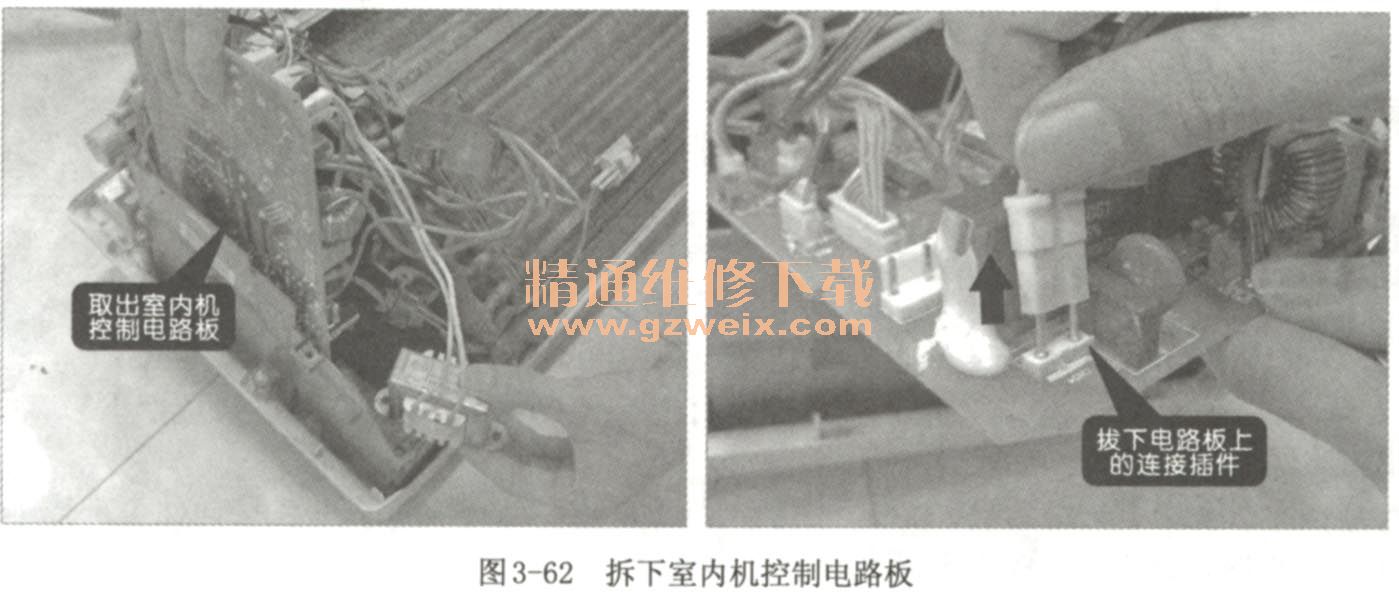

    ⑨取出变压器后,再将室内机控制电路板取出并将电路板上的连接插件全部拔下,即可将电路板拆下,如图3-62所示。

    ⑩将端子板上的连接引线全部拆下后,即可将端子板拆下,如图3-63所示。

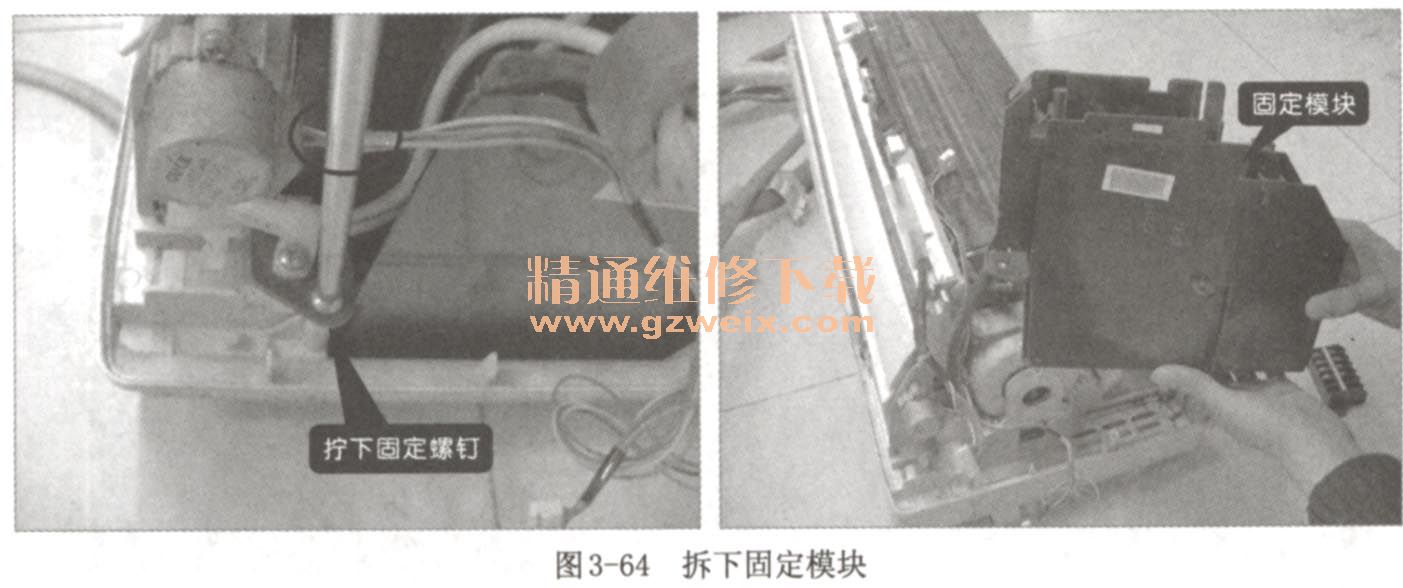

    11将固定模块四周的固定螺钉拧下后,就可以将其拆下,如图3-64所示。

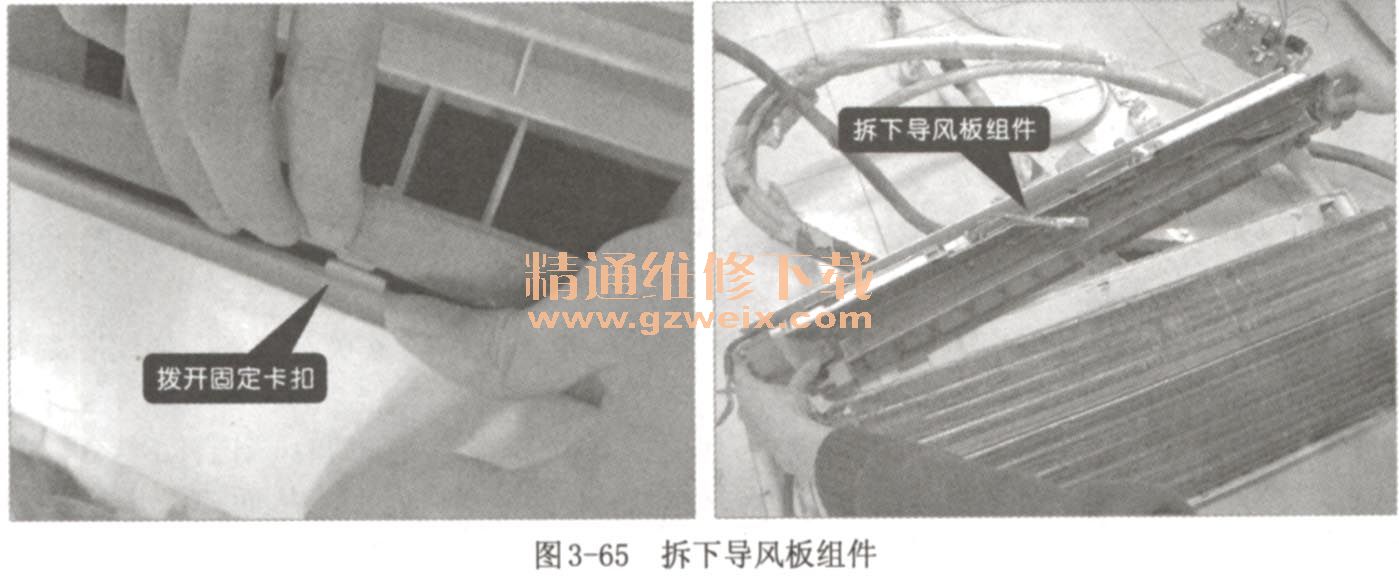

    12接下开将导风板组件上的卡扣拨开,即可将导风板组件拆下,如图3-65所示。

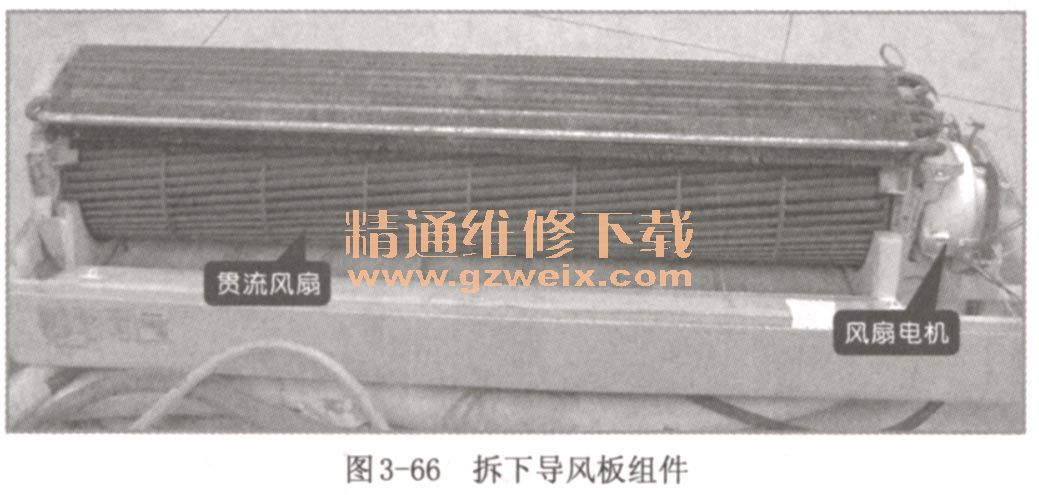

    13将导风板组件拆下后,即可看到贯流风扇和风扇电机,如图3-66所示。需要更换这两个部件的话,就需要先将蒸发器拆下,然后再对贯流风扇和风扇电机进行更换。
