5．3变频空调器显示接收电路的故障检修
    变频空调器的显示接收电路用于接收遥控信号，并由显示屏或指示灯显示变频空调器当前的工作状态。

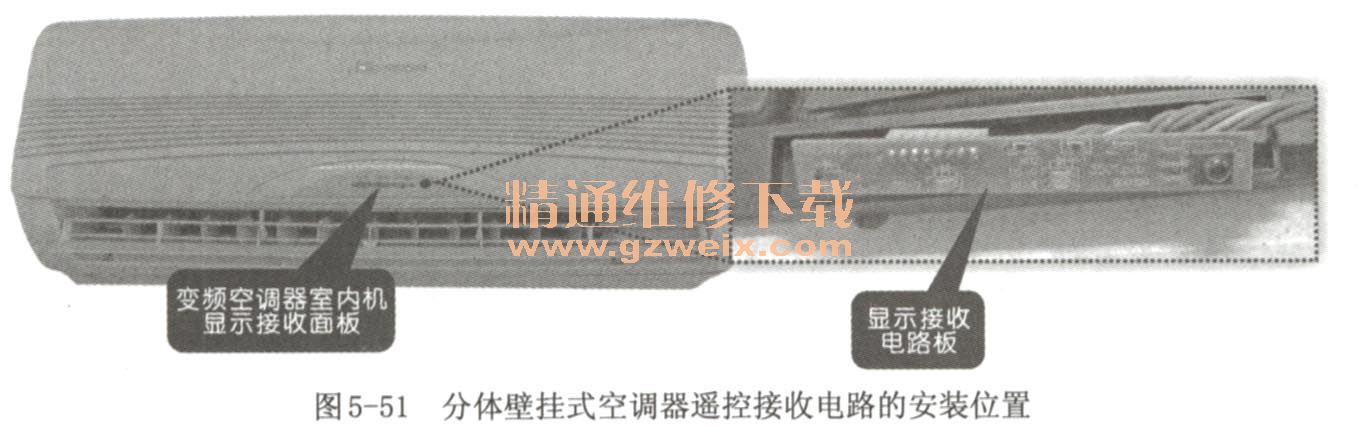

如图5-51所示为显示接收电路的安装位置。由该图可知，变频空调器的显示接收电路位于显示面板的下方。空调器的遥控接收电路主要用于接收遥控器发送的人工指令，并将接收到的信号进行放大、滤波、整形等一系列的处理后，将其变成控制信号，送到室内机的微处理器中，为微处理器提供人工指令。

    5．3．1变频空调器显示接收电路的结构和电路分析

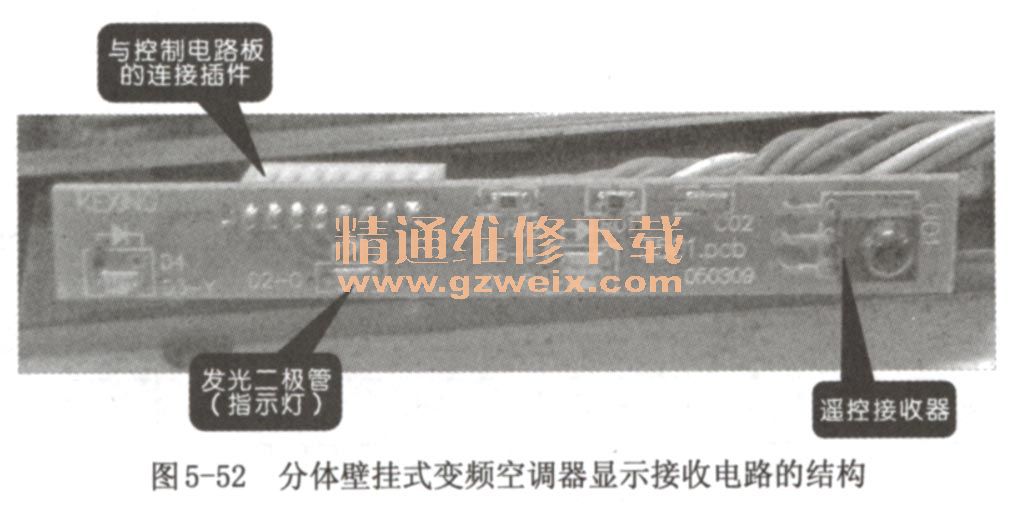

    变频空调器显示接收电路主要由发光二极管（指示灯）、遥控接收器构成。如图5-52所示为海信KFR-35GW/06ABP变频空调器的显示接收电路结构。

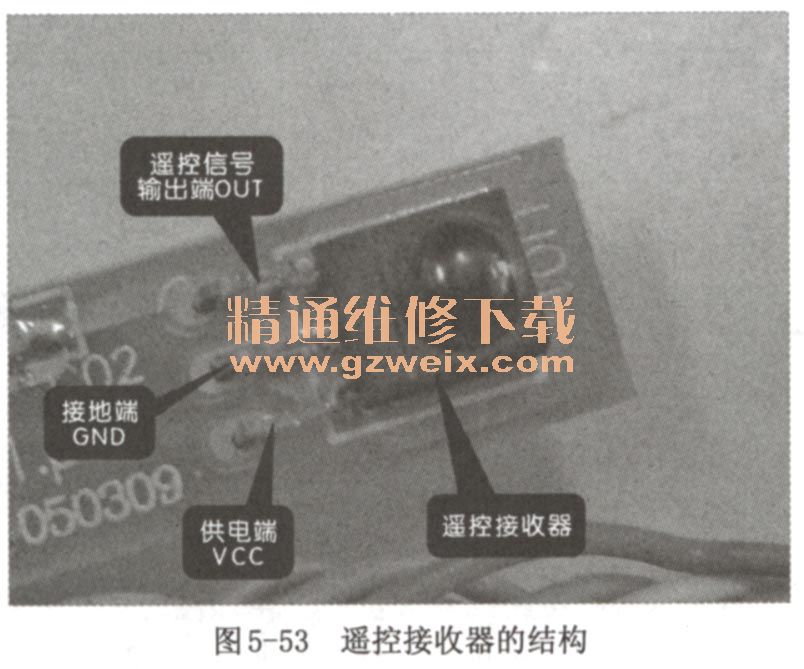

   遥控接收电路中的遥控接收器主要有三个引脚端，分别为接地端、电源供电端和信号输出端，可通过遥控接收电路板中的标识进行区分，如图5-53所示。

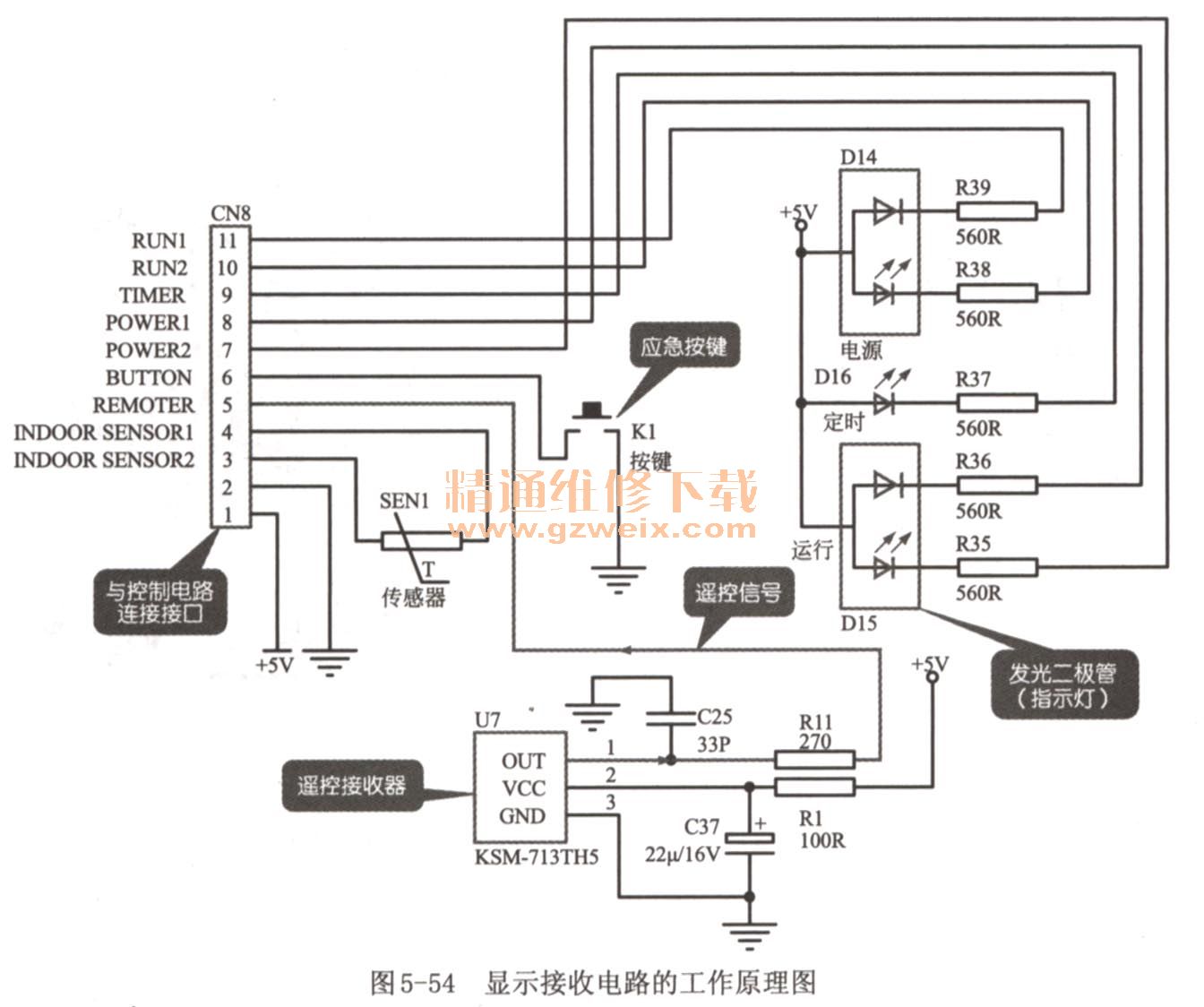

    显示接收电路由接口CN8接收由控制电路传输的工作电压，分别为发光二极管（指示灯）、遥控接收器等提供工作电压。遥控接收器U7得到工作电压后，再由其①脚将遥控接收信号由插件接口CN8的⑤脚将遥控接收信号送入微处理器中，为控制电路输入人工指令信号。变频空调器工作后，由微处理器将变频空调器的工作状态信息，经插件CN8将显示信息送入发光二极管（指示灯）电路中，驱动发光二极管发光显示变频空调器当前的工作状态。如图5-54所示为显示接收电路的工作原理图。

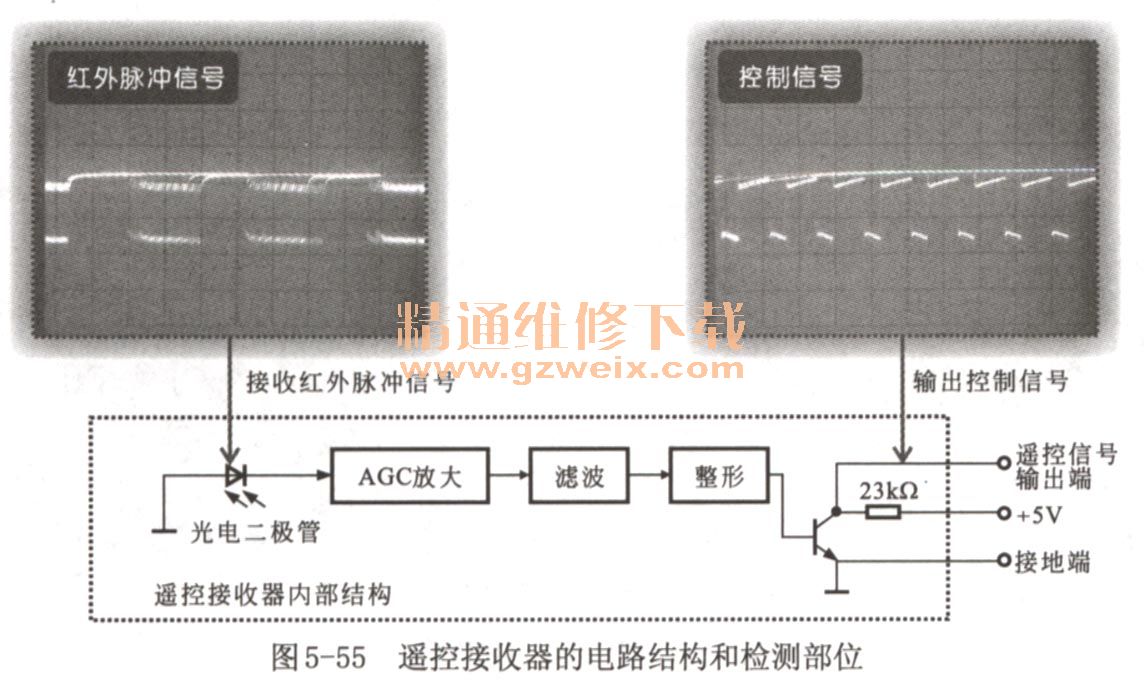

    遥控接收器是遥控接收电路中的主要器件，当遥控器发出红外光遥控信号后，遥控接收器的光电二极管将接收到的红外脉冲信号（光信号）转变为控制信号（电信号），再经AGC放大（自动增益控制）、滤波和整形后，将控制信号传输给微处理器，如图5-55所示为遥控接收器的电路结构和检测部位。

    5．3．2变频空调器显示电路和遥控接收电路的检修方法
    变频空调器室外机显示接收电路出现故障后，常导致变频空调器控制失常、显示异常等故障。
   检修变频空调器显示接收电路时，可先对变频空调器进行通电检查，通过手动操作或对其工作电压等进行检测，判断显示接收电路的故障点。下面我们将以海信KFR-35GW/06ABP变频空调器为例进行介绍。

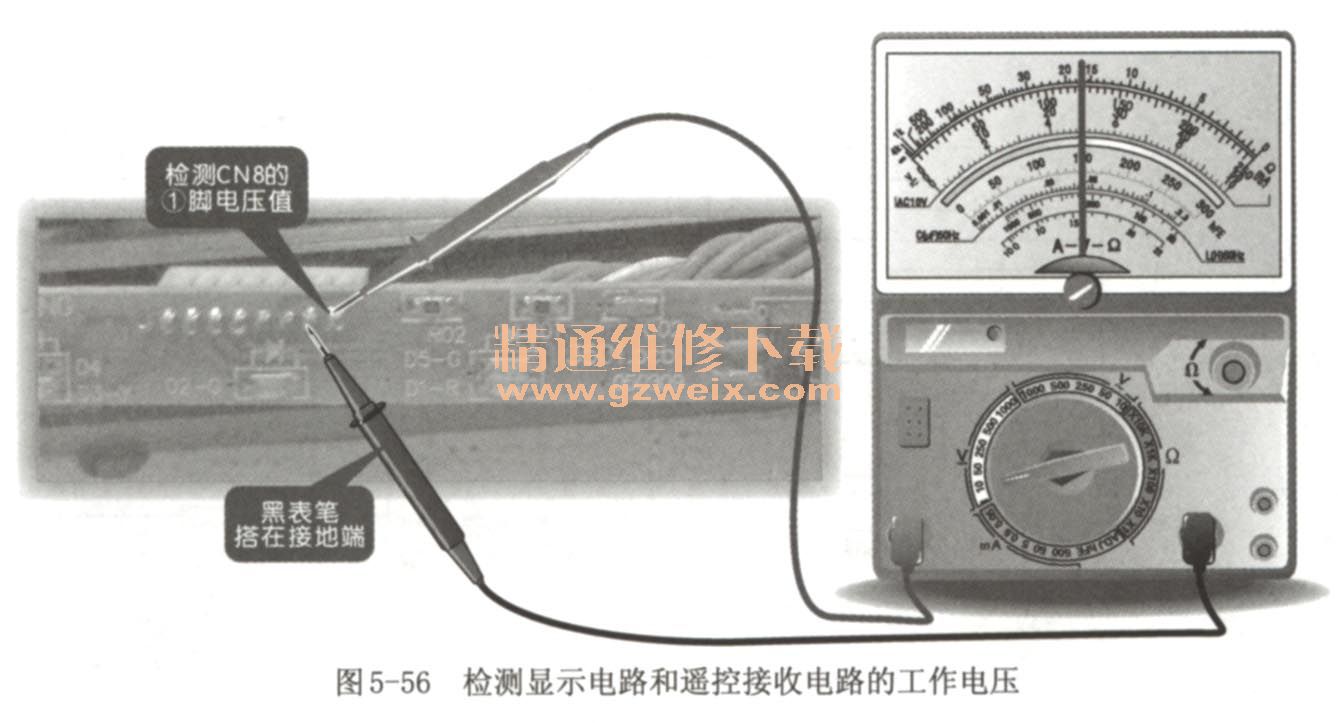

    ①显示电路和遥控接收电路出现故障后，可先对其工作电压进行检测。将变频空调器通电后，测量其连接插件CN8的①脚端，检测其是否有供电电压输入，如图5-56所示。

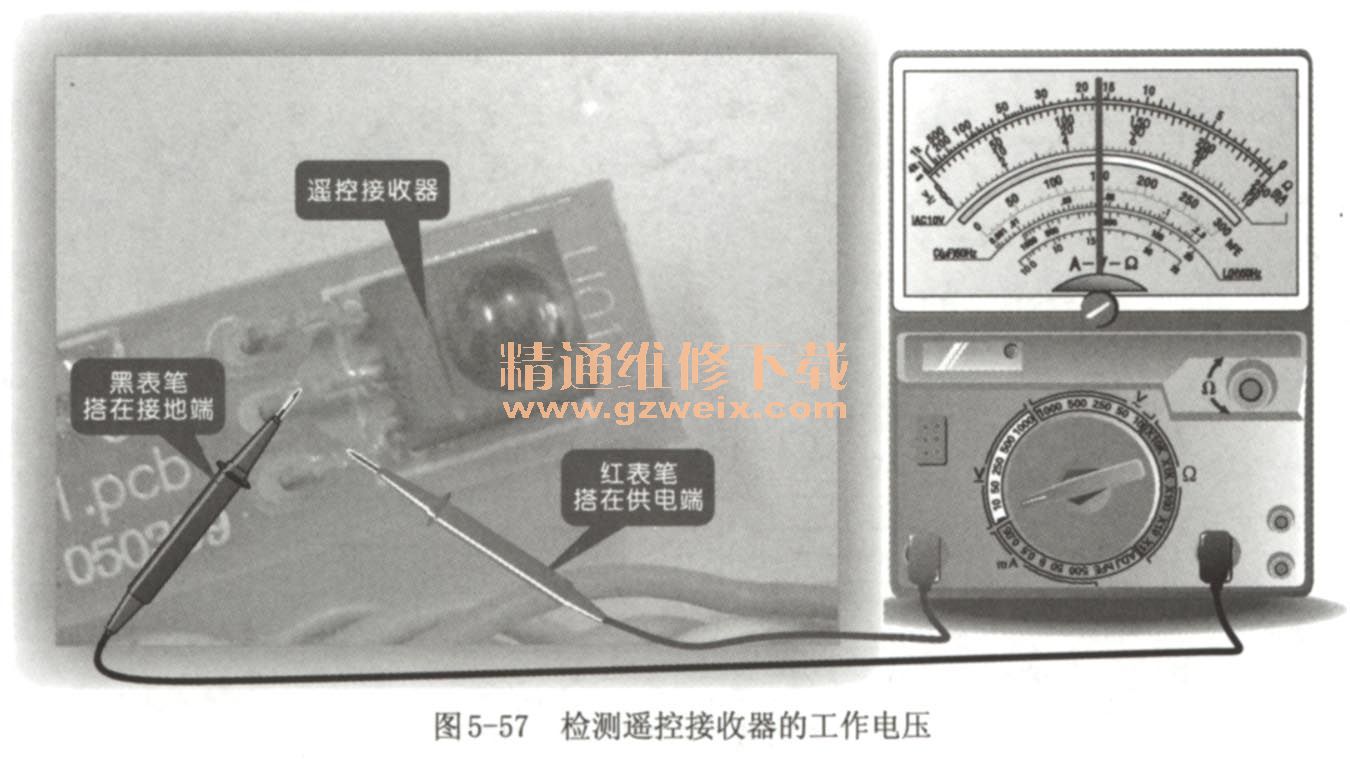

    ②经检测其供电电压正常，则需检测遥控接收器的工作电压是否正常。将万用表的量程调整至直流10V电压挡，红表笔检测遥控接收器的电压输入端，黑表笔接到遥控接收器的接地端，如图5-57所示。正常情况下，可检测到5V的电压。

    ③若检测遥控接收器的供电电压不正常，表明遥控接收电路的供电电压不正常，从而引起该电路故障，根据该电路的工作原理图分析，此时，需对该电路中的其他元件进行检测。

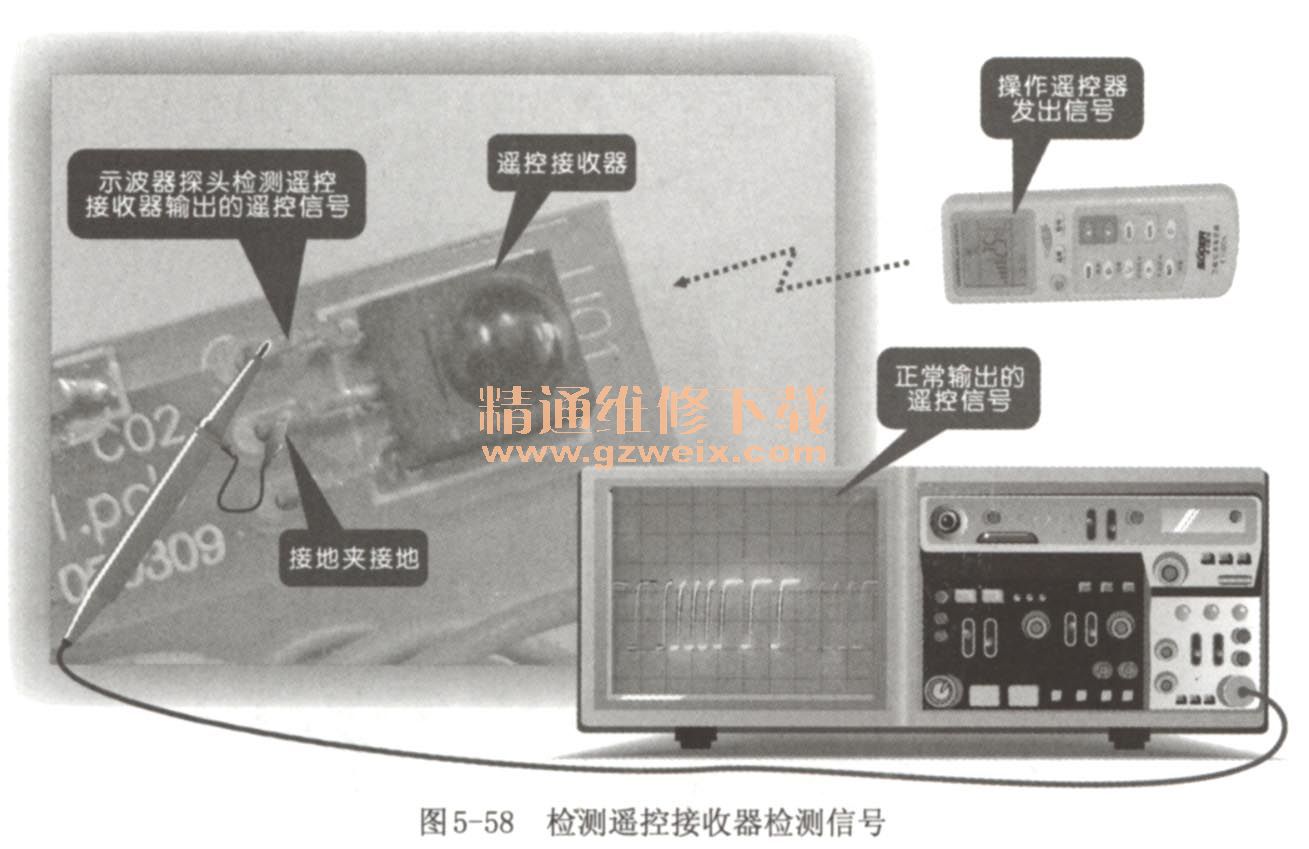

    ④经检测其供电电压正常，则需检测遥控接收器的遥控接收信号是否正常。如图5-58所示，使用良好的遥控器对遥控接收器传输遥控信号，此时使用示波器的探头检测遥控接收器的遥控信号输出端信号。若能检测到遥控信号，说明遥控接收器良好；若无法检测到遥控接收信号，说明遥控接收器已经损坏。

    ⑤ 频空调器若工作正常，而无显示或显示异常则说明发光二极管（指示灯）异常，可对发光二极管进行检测或更换。
