3．4．2变频空调器闸阀组件的检修与代换
   1．四通阀的检修流程
     四通阀出现故障，变频空调器多表现为制热、制冷状态不能切换的现象。当变频空调器出现上述故障时，应重点对室外机的四通阀进行检查。

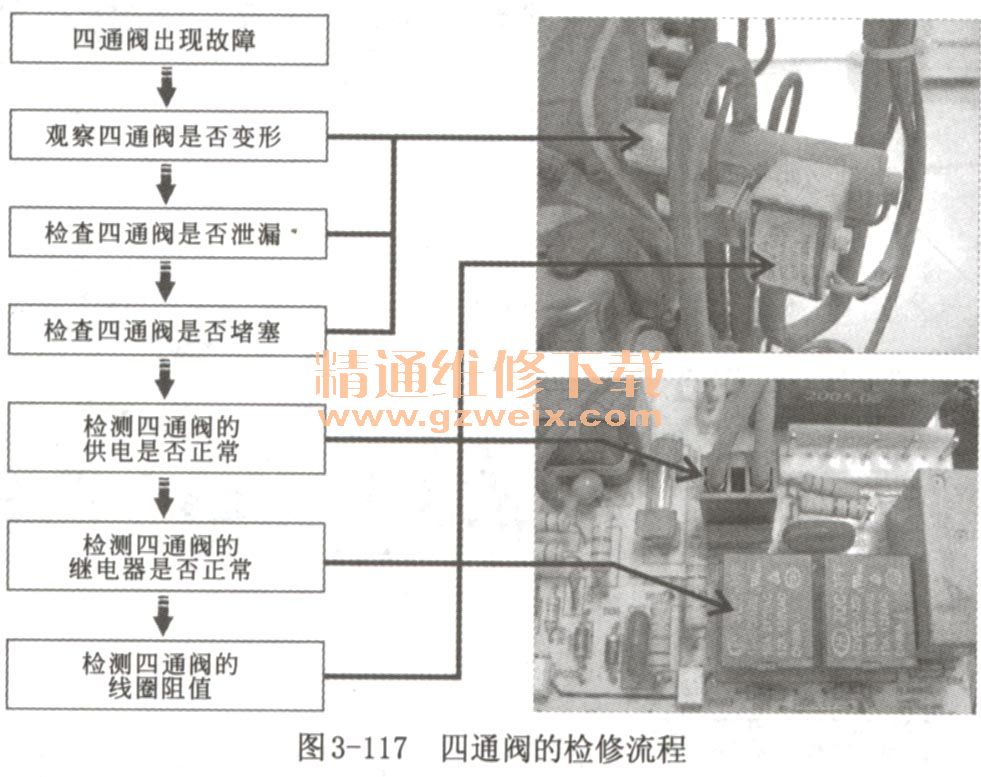

    对四通阀进行检查时，应首先检查四通阀是否变形损坏、出现泄漏或是堵塞等故障，若四通阀没有机械故障，应继续对其供电电压、线圈阻值及其继电器进行检查。如图3-117所示为四通阀的检修流程。

    2．四通阀的检修方法
（1）四通阀泄漏的检测

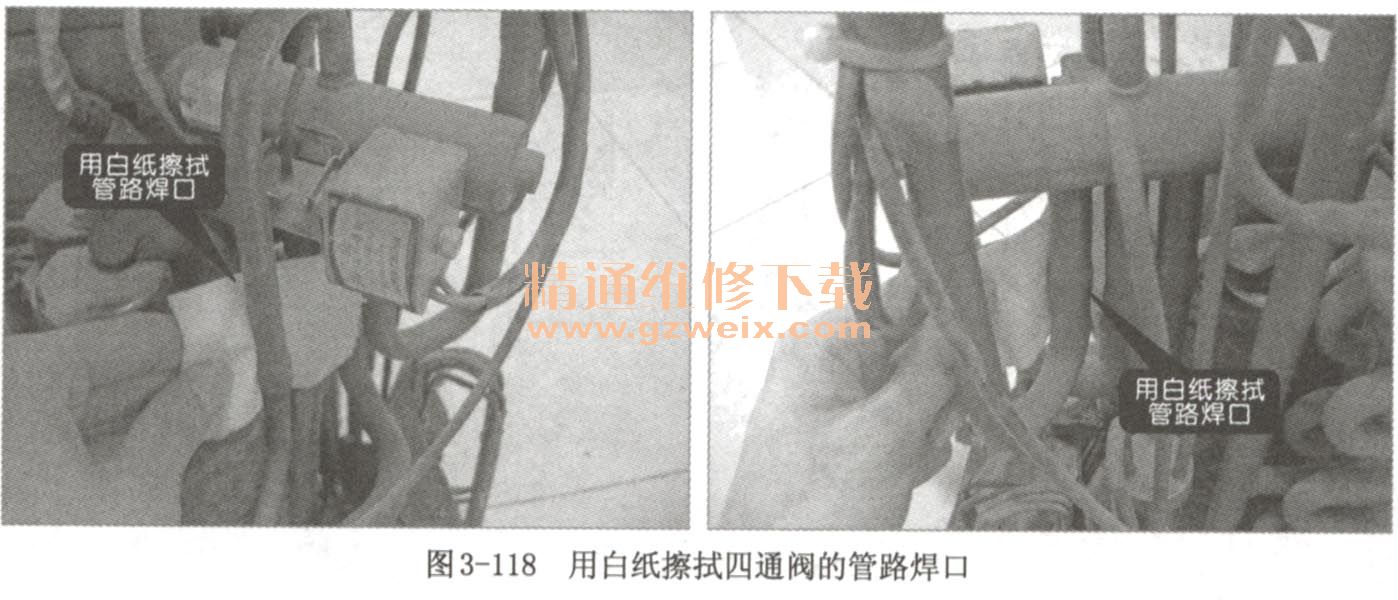

检测四通阀是否出现泄漏，可使用白纸擦拭四通阀的管路焊口，如图3-118所示。若白纸上有油污，说明该接口处发生泄漏，需要进行补漏操作。

（2）四通阀堵塞的检测

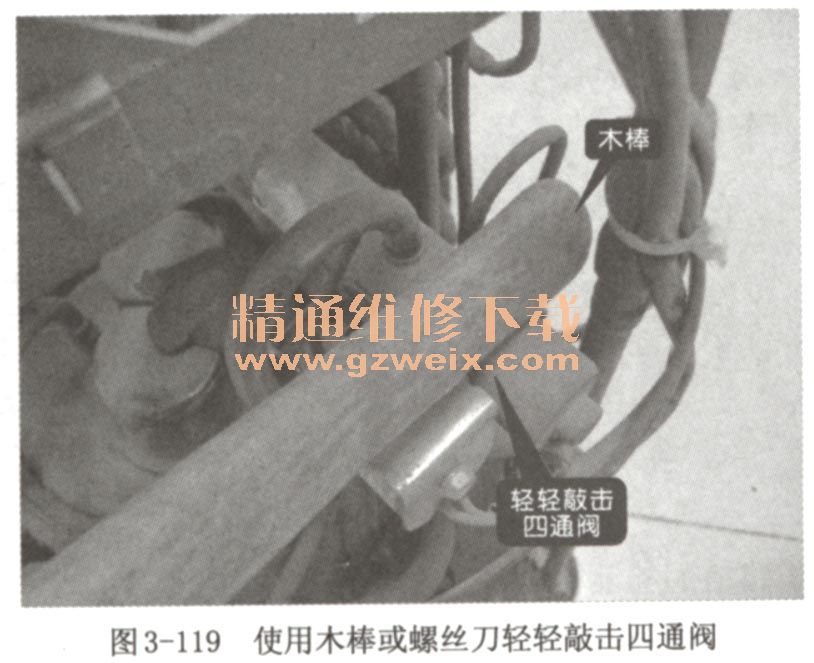

由于四通阀只有在换季改变空调器工作状态时使用，因此，四通阀长时间不工作，其内部阀芯或滑块可能无法移动到位，此时可使用木棒或螺丝刀轻轻敲击四通阀，利用振动恢复阀芯或滑块的移动能力，如图3-119所示。

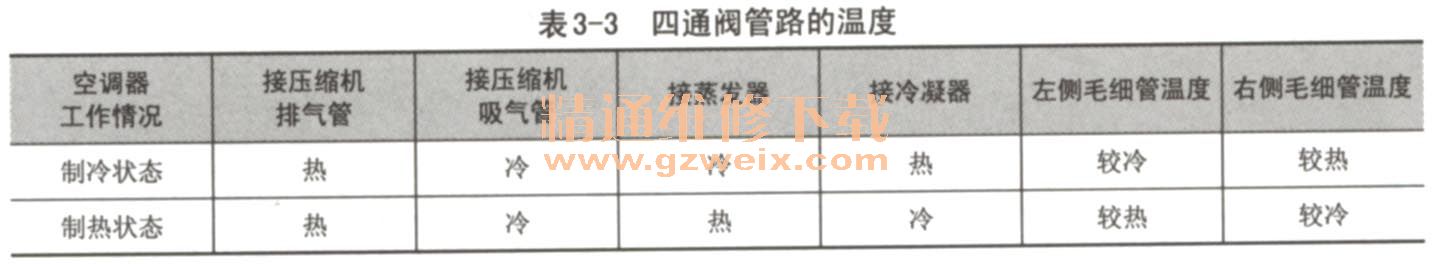

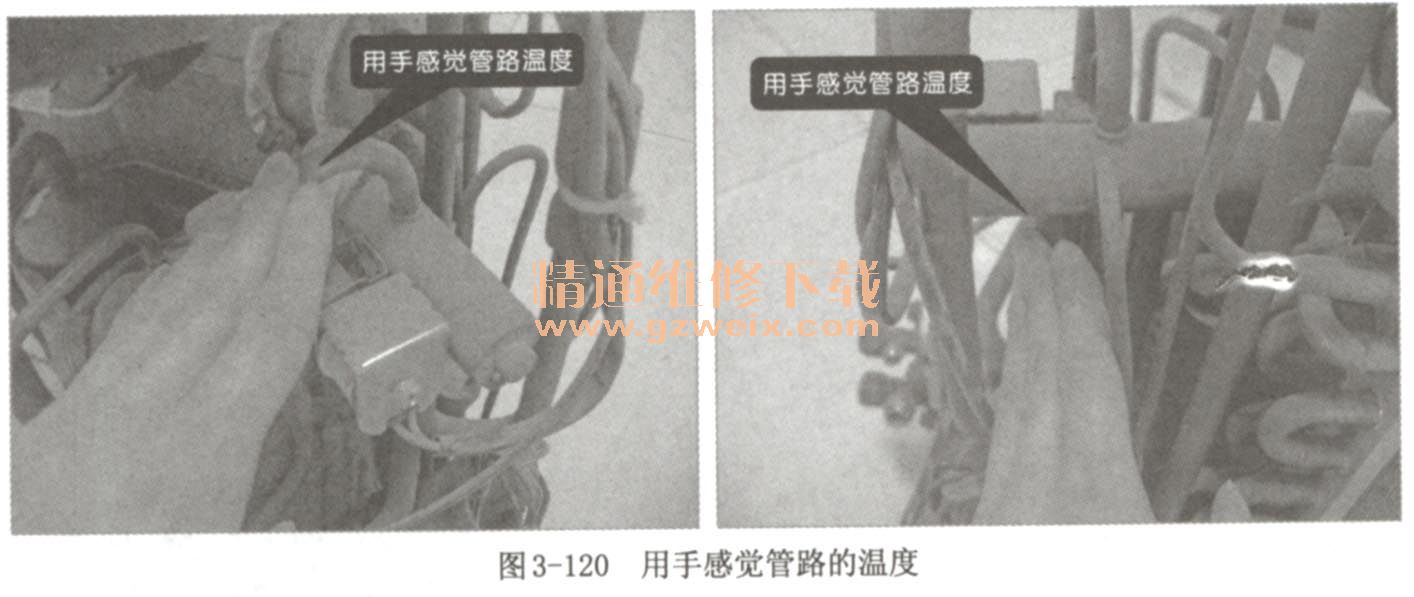

    四通阀是否堵塞，可通过检查四通阀几根管路的温度来判断。如图3-120所示，用手感觉四通阀管路的温度，与正常情况下管路的温度进行比较，如果温度差别过大，说明四通阀有故障。正常情况下，四通阀管路的温度见表3-3。



  （3）四通阀供电电压的检测

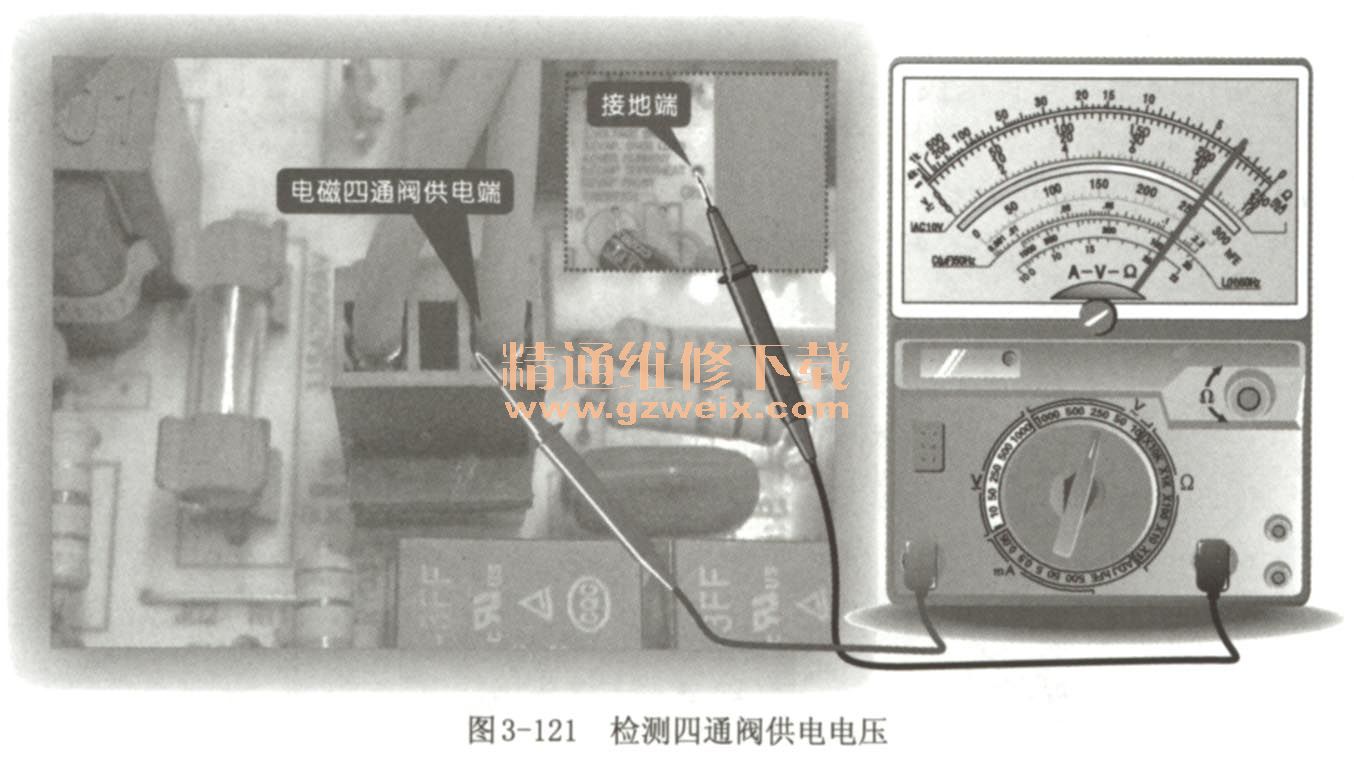

    将变频空调器室外机的外壳拆开，保持电路连接不变，启动变频空调器。将万用表调整至交流电压挡，检测四通阀接口CN10的供电电压，如图3-121所示。若接口可测得AC 220V电压，而四通阀不工作，说明四通阀损坏。若检测电压偏低或无供电电压，则说明其继电器或电源电路异常。

    （4）四通阀线圈阻值的检测

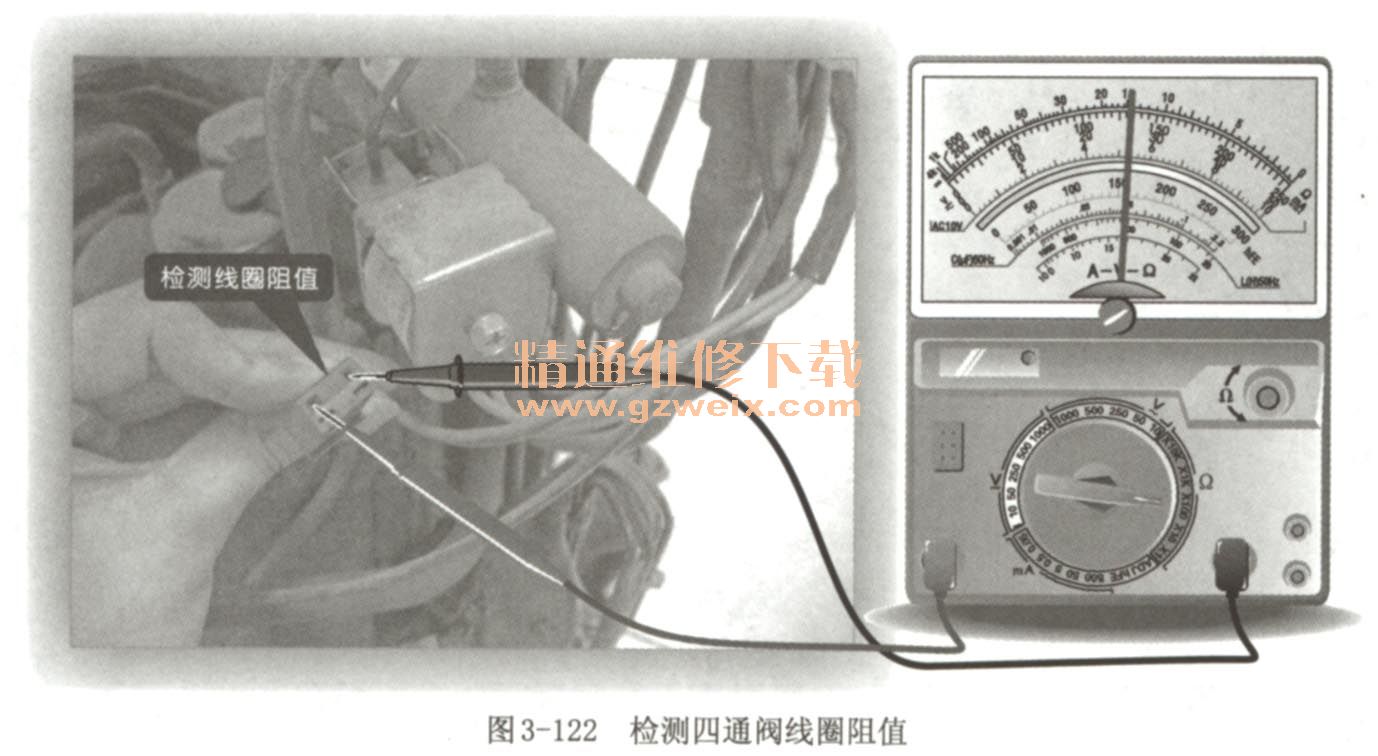

    对于四通阀线圈阻值的检测，可使用万用表测量四通阀连接插件的引脚。将万用表调至“×100”欧姆挡，红、黑表笔任意搭在连接插件的引脚上，如图3-122所示。正常情况下，可测得阻值为1450Ω。若检测出的阻值与正常值偏差较大，说明四通阀损坏，需要进行更换。

（5）四通阀继电器的检测

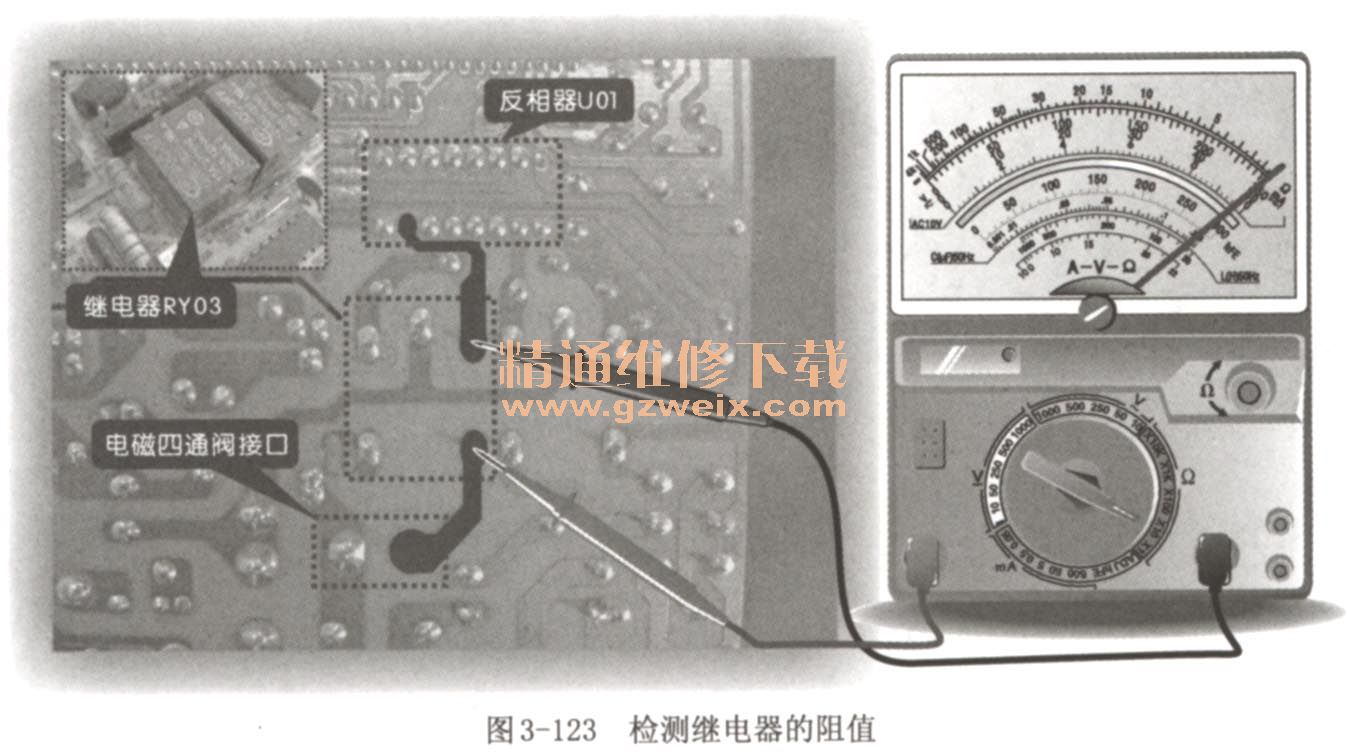

    四通阀不能正常工作，可能是由于其继电器RY03发生故障引起的。启动变频空调器，将万用表调至“×10”欧姆挡，红、黑表笔任意搭在继电器RY03的①脚和④脚上，如图3-123所示。若测得阻值为0，说明该继电器良好，若测得阻值为无穷大，说明该继电器己损坏，需进行更换。

    3．电子膨胀阀的检修方法
    若怀疑电子膨胀阀发生故障，可通过以下几种方法进行判断：
    ①变频空调器断电时，电子膨胀阀会复位，可通过听声音或感觉阀针震动来判断电子膨胀阀是否发生故障。
    ②变频空调器在关机状态下，电子膨胀阀会达到最大开度，先断开其连接引线，然后启动变频空调器，若发现制冷剂无法流通，说明子膨胀阀堵塞。
4.闸阀组件的代换方法

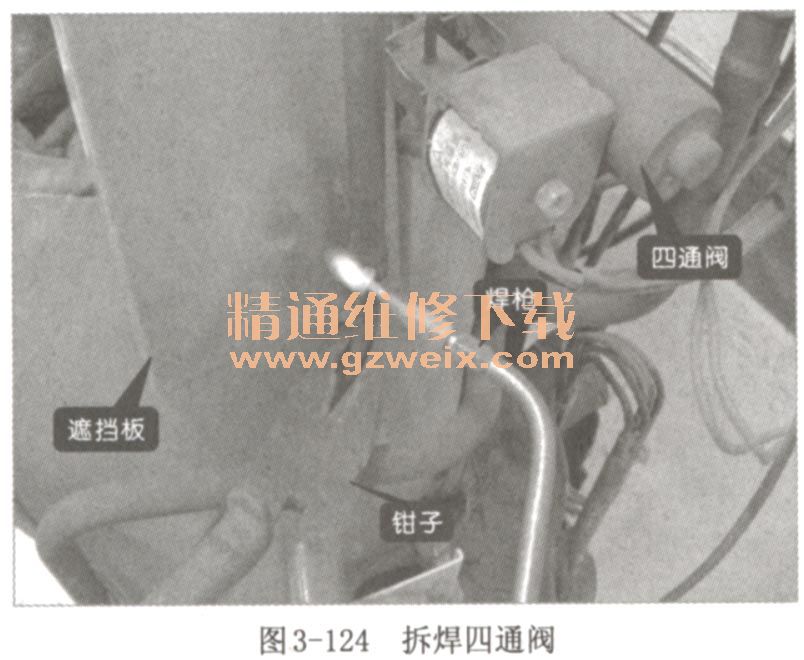

经过检查，发现变频空调器的闸阀组件损坏，这时就需要使用焊接工具对损坏的器件进行拆焊，然后再将性能良好的闸阀组件焊接回即可。如图3-124所示为拆焊四通阀。
