1.1.2分体柜式变频空调器的室内机结构

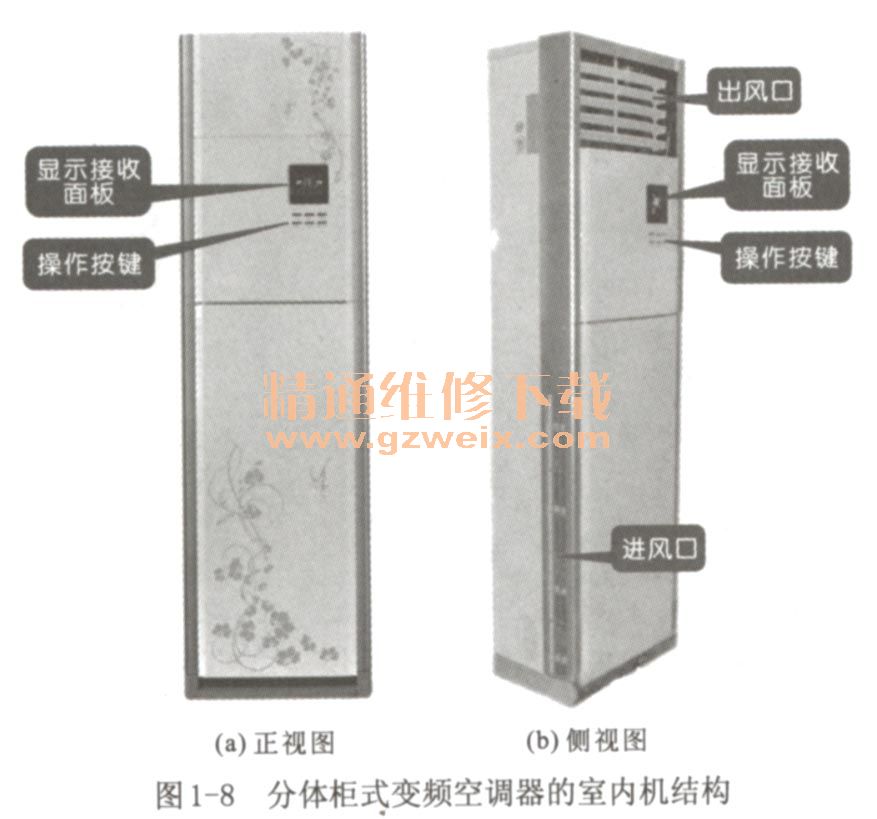

    分体柜式变频空调器室内机体积比壁挂式变频空调器大，分体柜式变频空调器室内机主要由离心风扇组件、机壳、过滤网、负离子空气净化器、导风板组件、电路板等，其结构如图1-8所示。

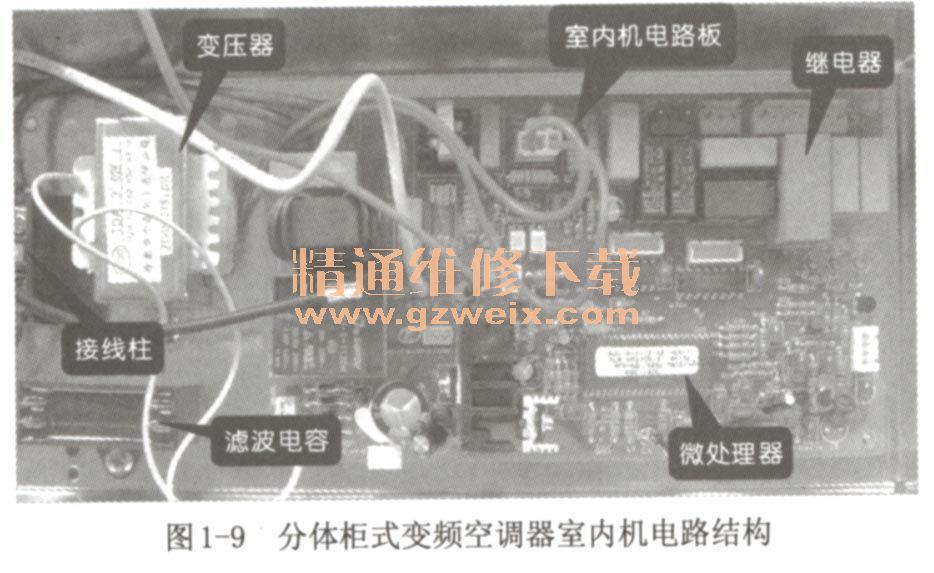

    分体柜式变频空调器室内机的电路相较于分体壁挂式变频空调器结构更复杂，但同样由控制电路、电源电路、通信电路和显示接收电路等构成的。但由于分体柜式变频空调器体积较大，因此，其电路板的安装位置和电路结构与分体壁挂式变频空调器略有不同，如1-9所示。

    1.电源电路

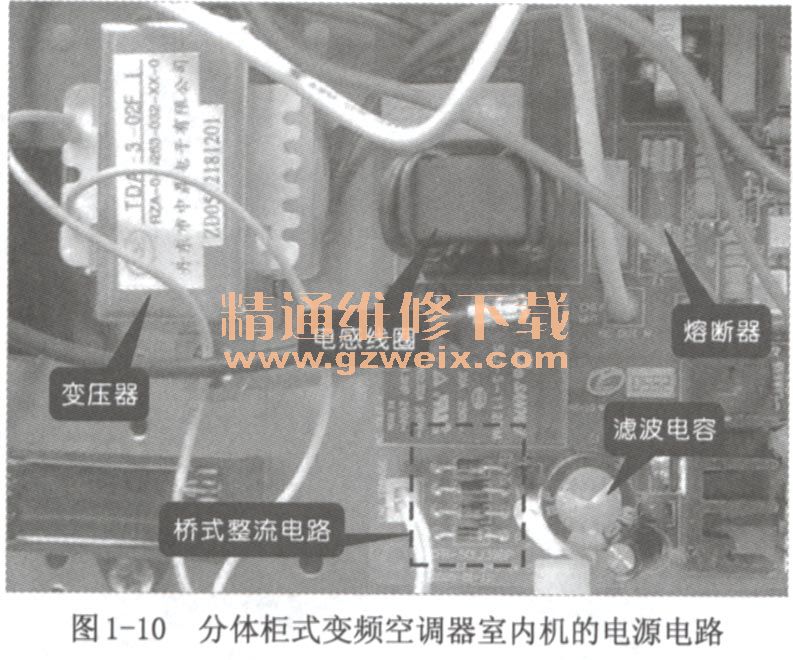

    电源电路位于电路板的边缘部分，主要由变压器、电感线圈、滤波电容等构成。由电源输入端将交流220V送入电路中，经变压器降压后，送入电路板中，再经整流、滤波等一系列处理后，为其他电路提供工作电压。如图1-10所示为电源电路的结构图。

    2．控制电路

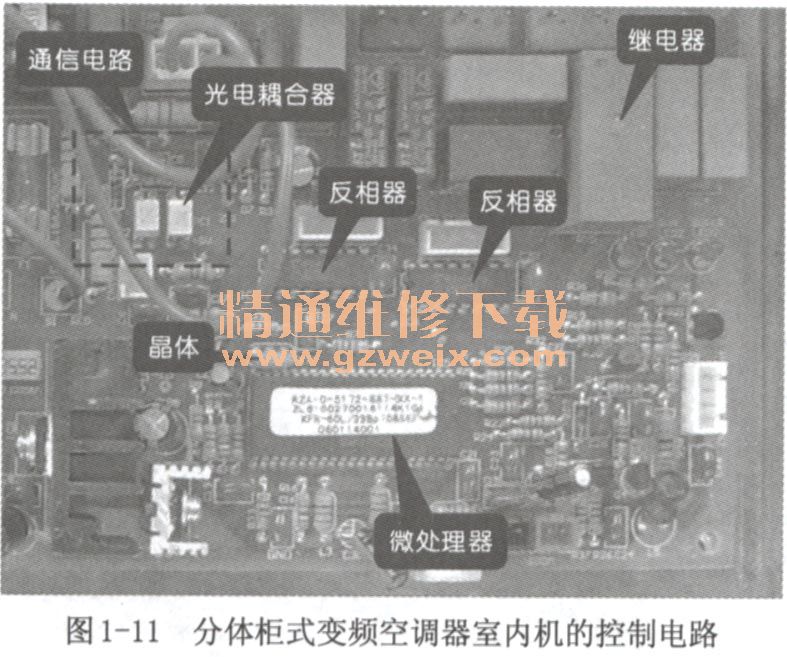

    分体柜式变频空调器室内机的控制电路主要由微处理器、晶体、反相器等元器件构成，由微处理器接收到的遥控信号控制变频空调器工作。如图1-11所示为控制电路的结构。

    3.通信电路
    通信电路为分体柜式变频空调器室内机和室外机传输控制信号，该电路主要是由光电祸合器实现其通信信号的传输功能，如图1-11所示为通信电路的安装位置。
    4.操作显示接收电路

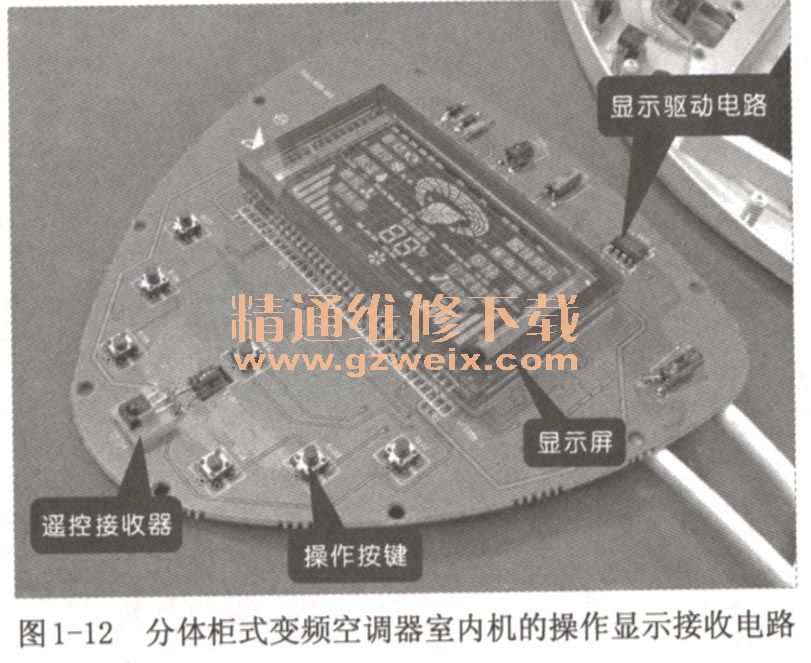

    分体柜式变频空调器的操作显示接收电路主要由显示屏、操作按键、遥控接收器等构成，其外形结构如图1-12所示。

    1．1．3变频空调器室外机的结构

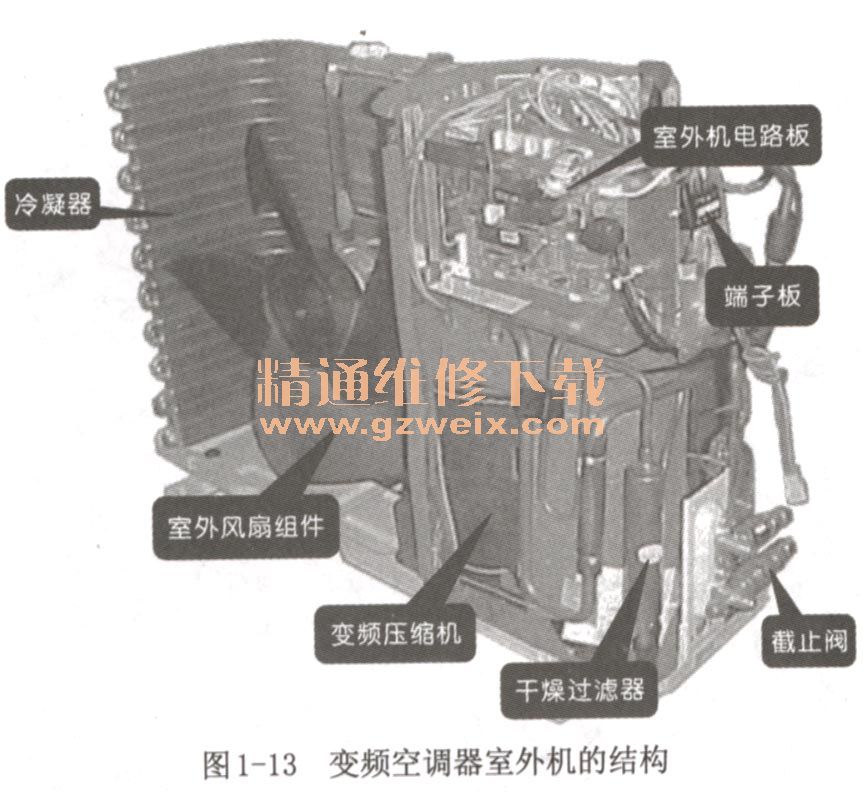

    变频空调器室外机的结构基本相同，均是由室外风扇组件、变频压缩机、管路组件、闸阀组件和电路板等构成，其结构如图1-13所示。

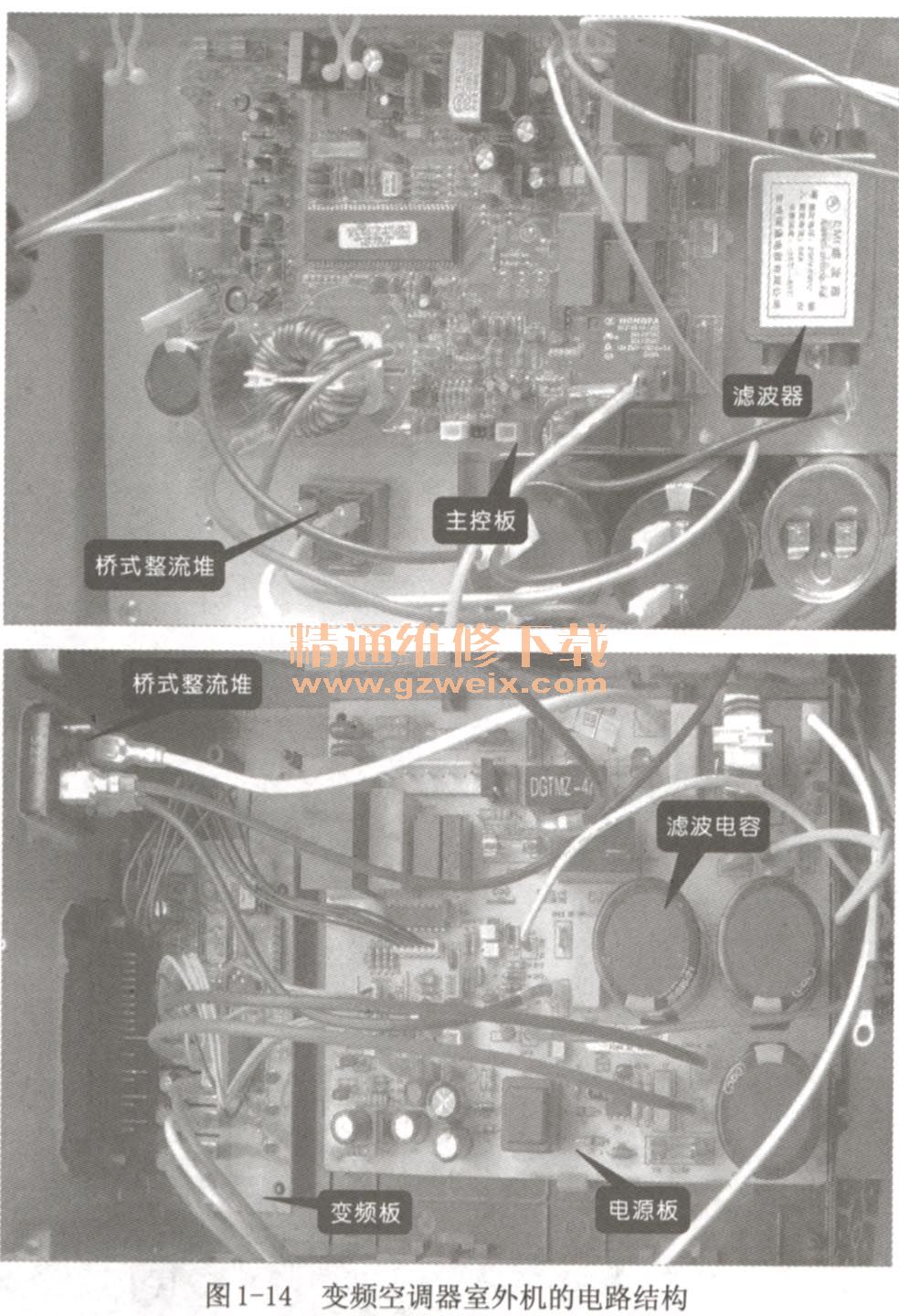

    变频空调器室外机由其电源电路板上的通信电路实现与室内机的信号传输，接收由室内机传输的控制信号，并送入控制电路中，由控制电路对室外机的各个部分进行控制，将控制信号送入变频驱动电路、四通阀、室外风扇等部分。如图1-14所示为变频空调器室外机的电路结构。

    1．电源电路

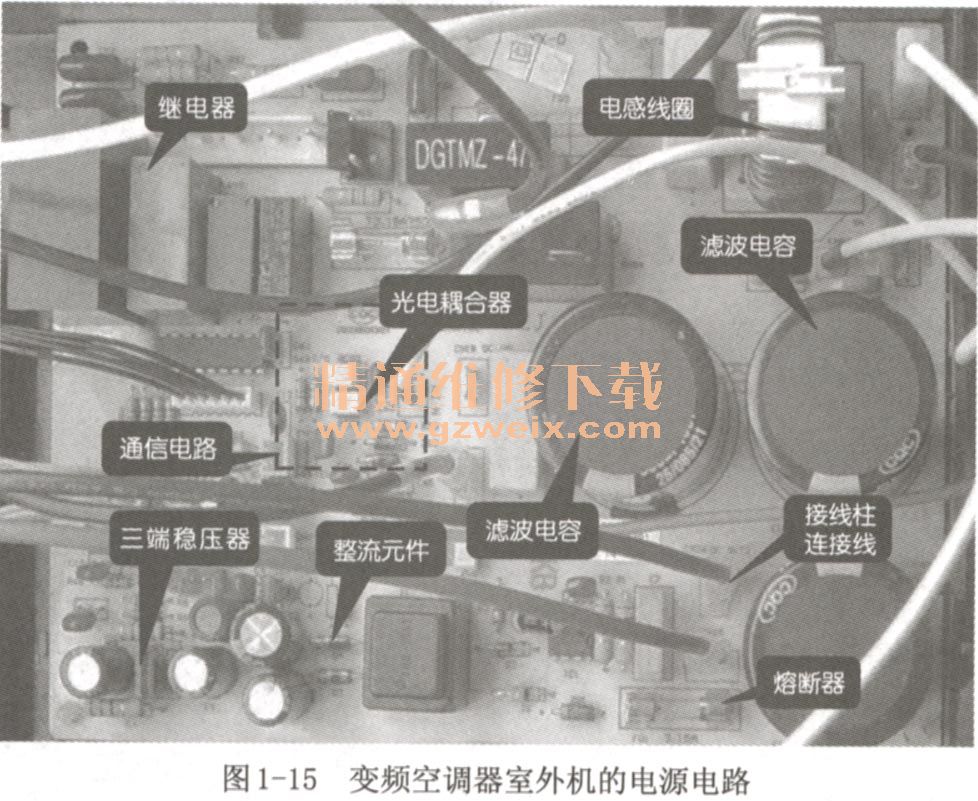

    变频空调器室外机的电源电路主要由多个熔断器、滤波电容、整流元件、三端稳压器等构成，如图1-15所示。

    2．通信电路
    室外机的通信电路位于室外机的电源板上，其位置、结构如图1-15所示。室外机的通信电路与室内机的通信电路共同构成变频空调器的通信电路，用于室内、室外控制信号的传输。
    3.控制电路

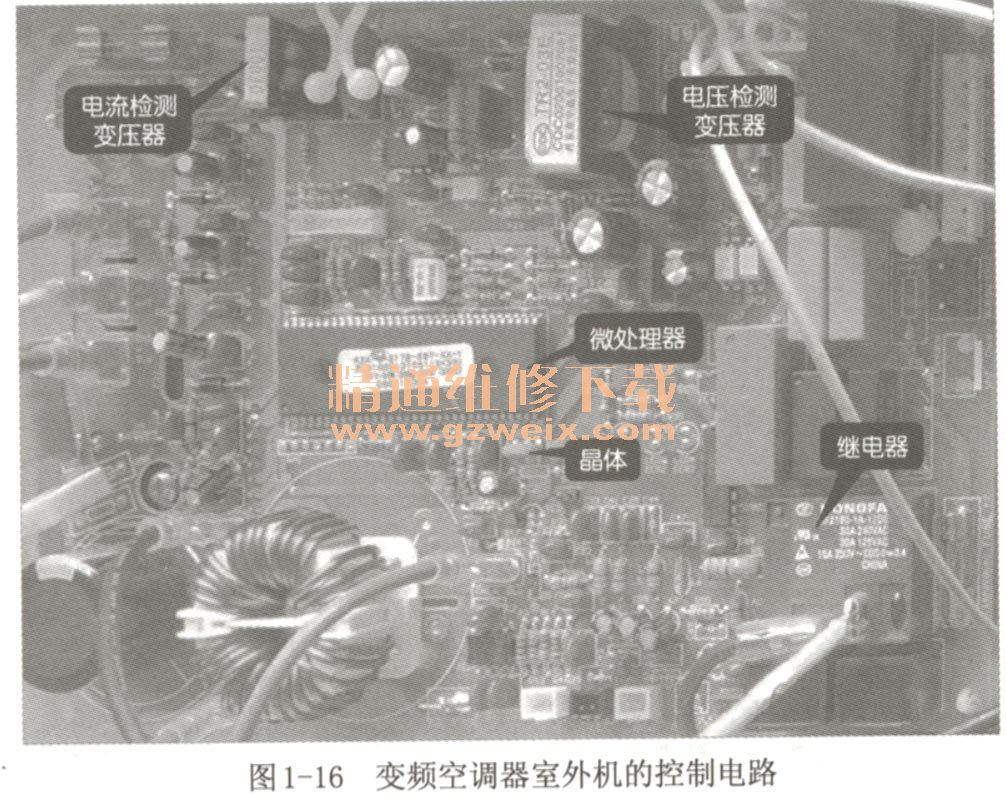

    室外机的控制电路主要由微处理器、反相器、继电器等元器件构成，由微处理器接收到室内机的控制信号后，便对室外机的各个部件传输控制信号，同时接收由室外机各个传感器和检测电路等传输的信号，其结构如图1-16所示。

    4.变频驱动电路

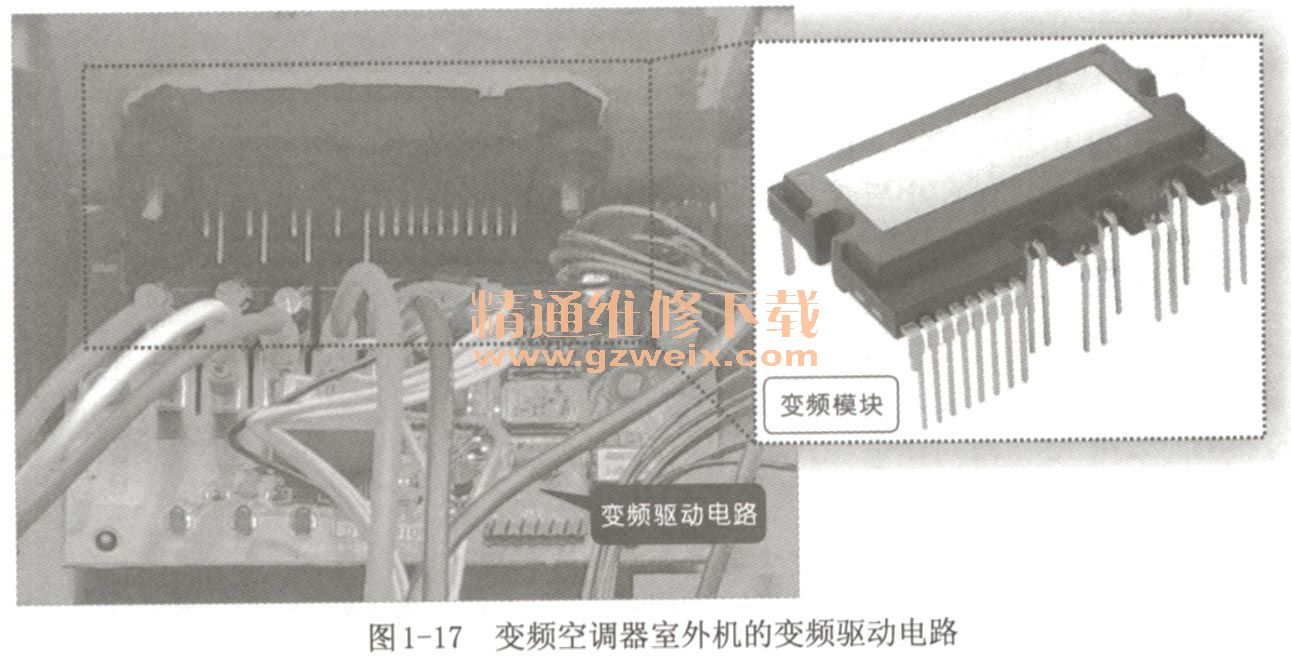

    变频驱动电路主要由变频模块及其驱动电路构成，变频驱动电路用于驱动变频压缩机运转，是变频空调器用于区别定频空调器的最为主要的部分，其结构如图1-17所示。
