5．2变频空调器控制电路的故障检修
    变频空调器的控制电路主要是由微处理器进行控制的，该电路是变频空调器的控制核心。根据变频空调器内部结构的不同，控制电路主要分为室内机控制电路和室外机控制电路两部分。

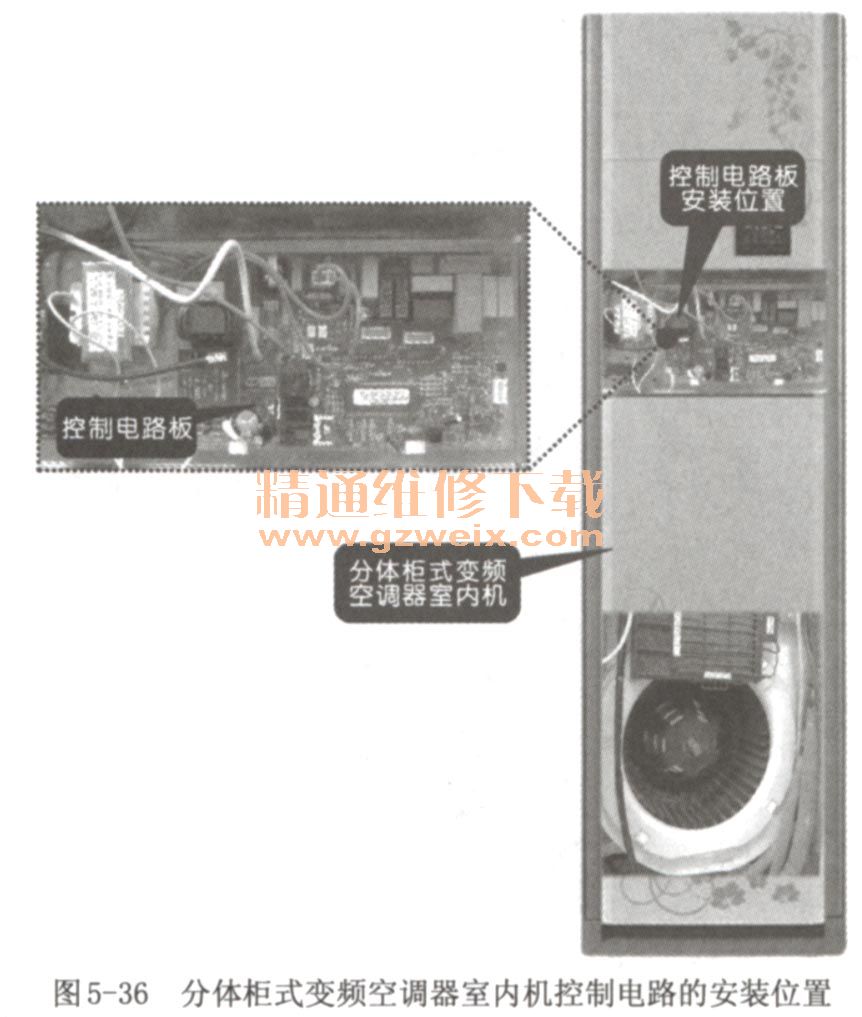

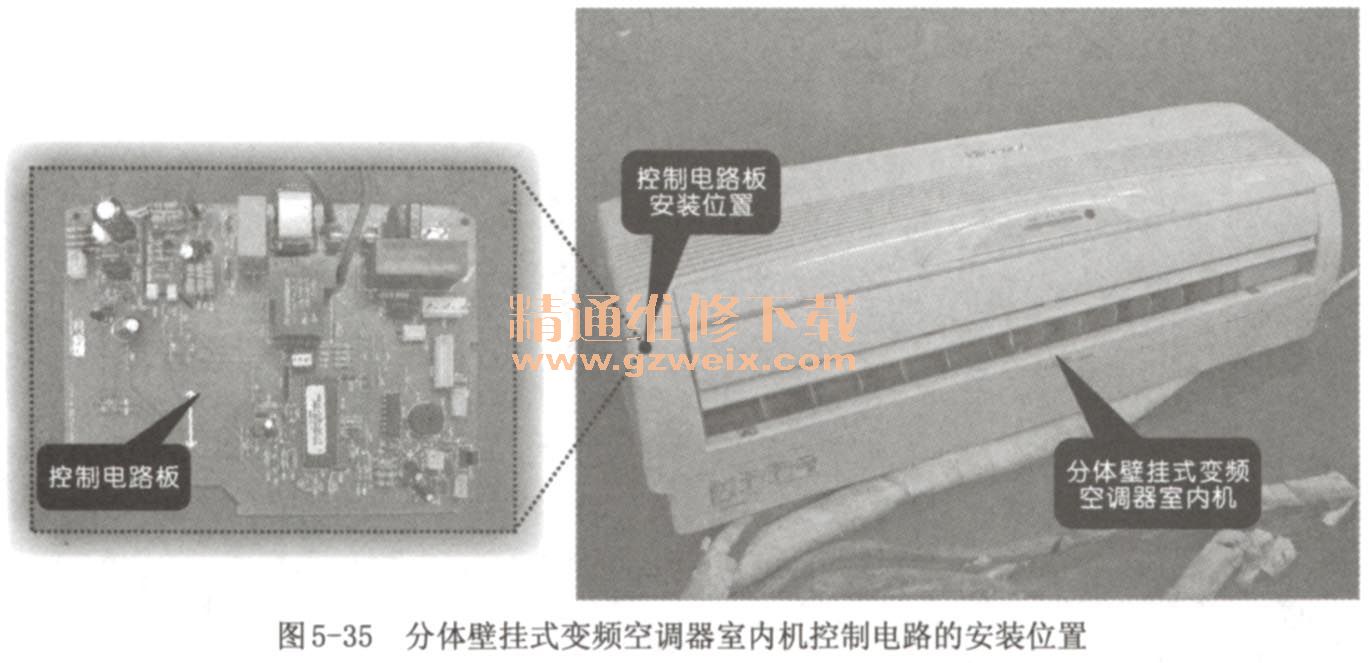

   变频空调器室内机控制电路根据空调器的结构不同其安装位置也有所区别，如图5-35和图5-36所示，分别为分体壁挂式和分体柜式变频空调器室内机控制电路的安装位置。

    5．2．1变频空调器控制电路的结构和电路分析

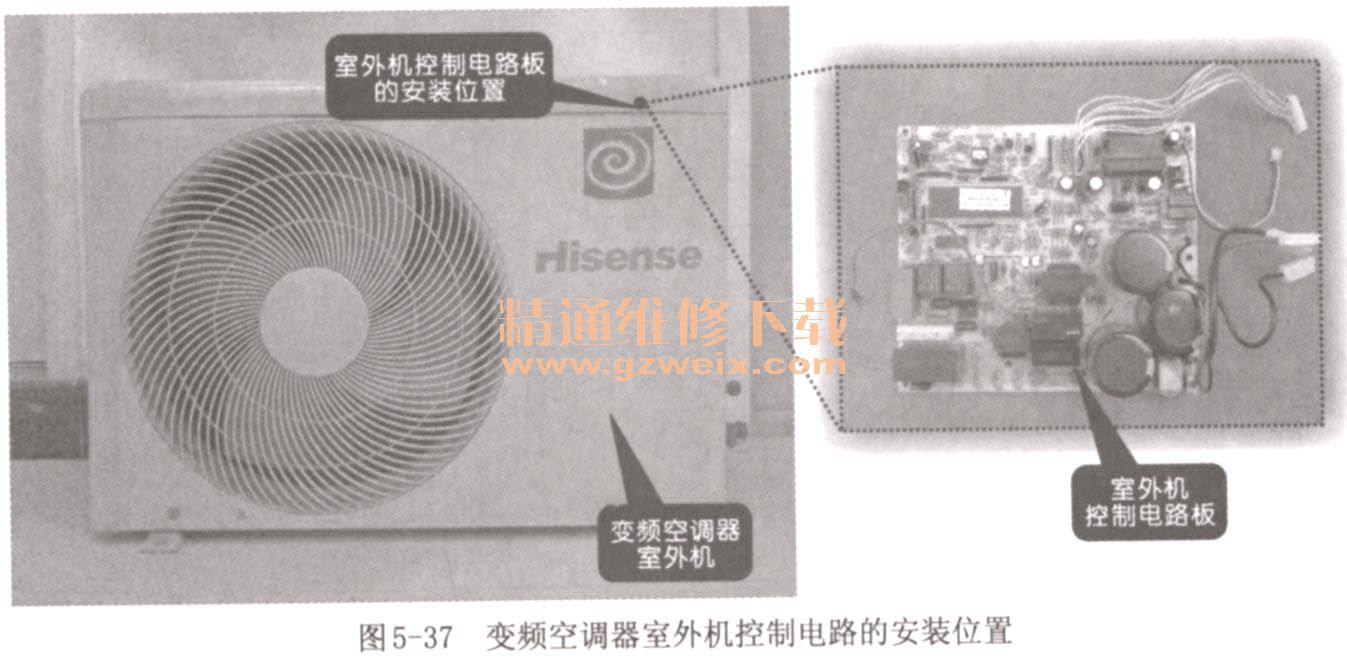

    变频空调器室外机的控制电路位于室外机的外壳下方，其安装位置如图5-37所示。

    1.室内机控制电路的结构和电路分析

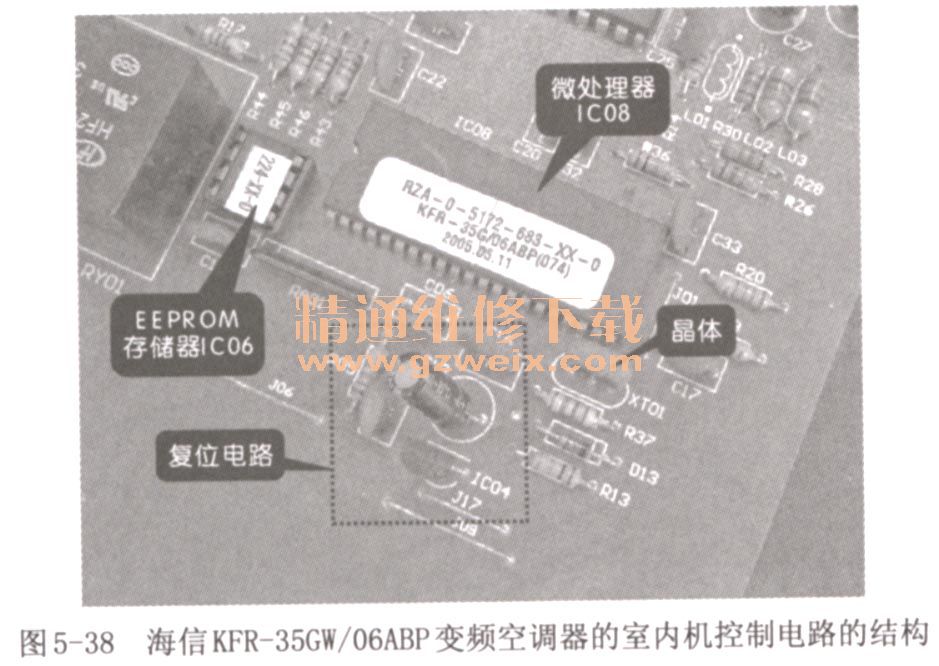

    变频空调器室内机的控制电路主要由微处理器、晶体、EEPROM存储器、复位电路等构成，如图手38所示为海信KFR-35GW/06ABP变频空调器的室内机控制电路的结构。

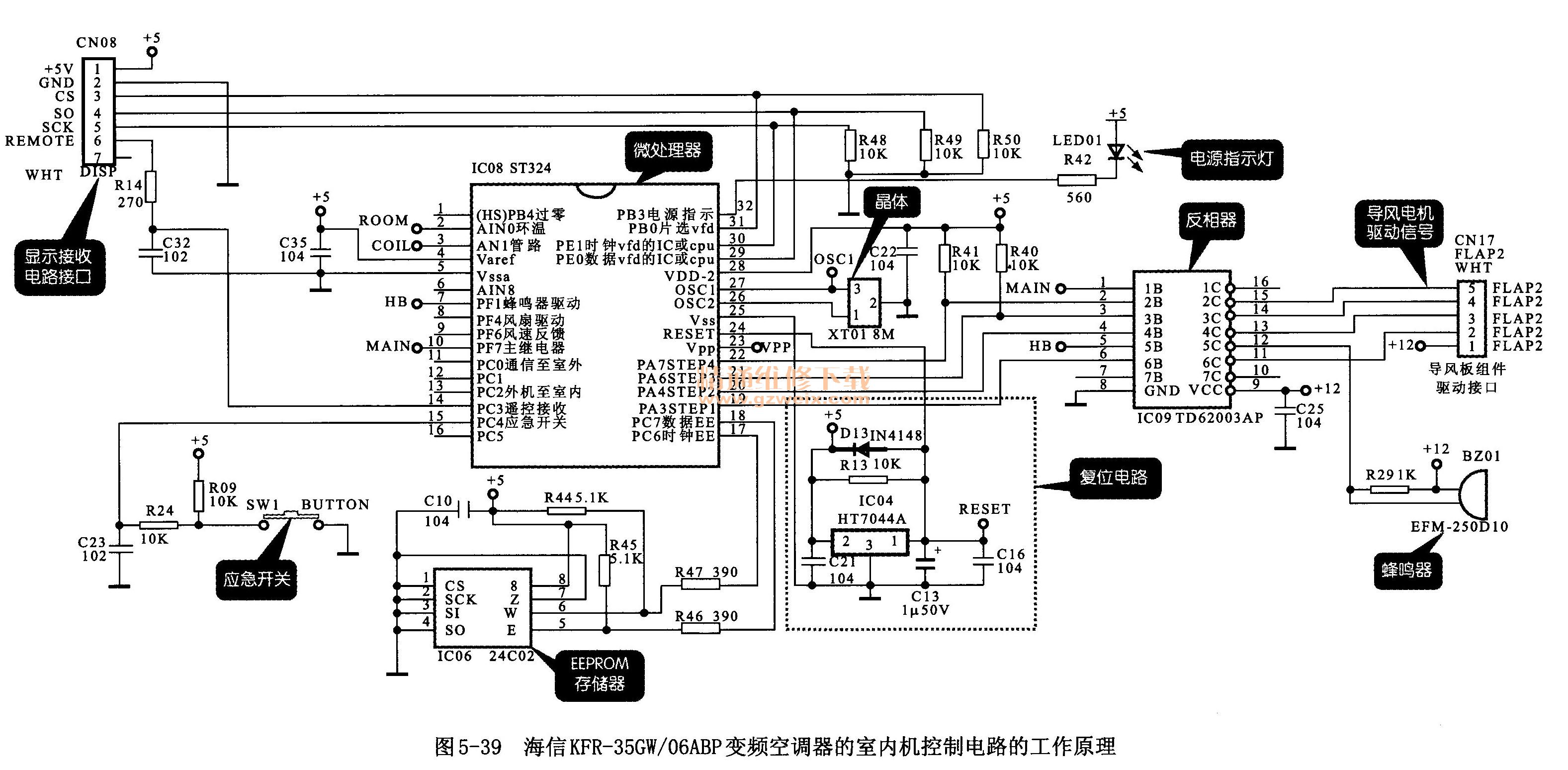

    如图5-39所示为海信KFR-35GW/06ABP变频空调器的室内机控制电路的工作原理。控制电路得到＋5V后，该电路开始工作。控制电路由复位电路为微处理器提供复位信号启动微处理器开始工作。当在电源通电或供电电压异常时，由复位电路产生相应信号送入微处理器中，由微处理器控制室内机电路进入保护状态。

    ① +5V电压由工C04的②脚输入，①脚便可输出一个上升电压，触发微处理器的复位脚，微处理器开始启动工作。
（G）晶体与微处理器内部的振荡电路共同构成时钟电路，为控制电路提供一个基准的时钟序号，是微处理器能够运行以及指令的执行，以确保控制电路可以正常的工作。
    ③控制电路由接口CN08与显示接收电路连接，微处理器接收由遥控接收器传输的遥控信号后，将信号处理后，控制变频空调器工作，并将空调器的工作状态由指示灯指示。
    ④微处理器输出的导风电机驱动信号经反相器放大后经接口CN17去驱动导风板组件工作。

    2.室外机控制电路的结构和电路分析

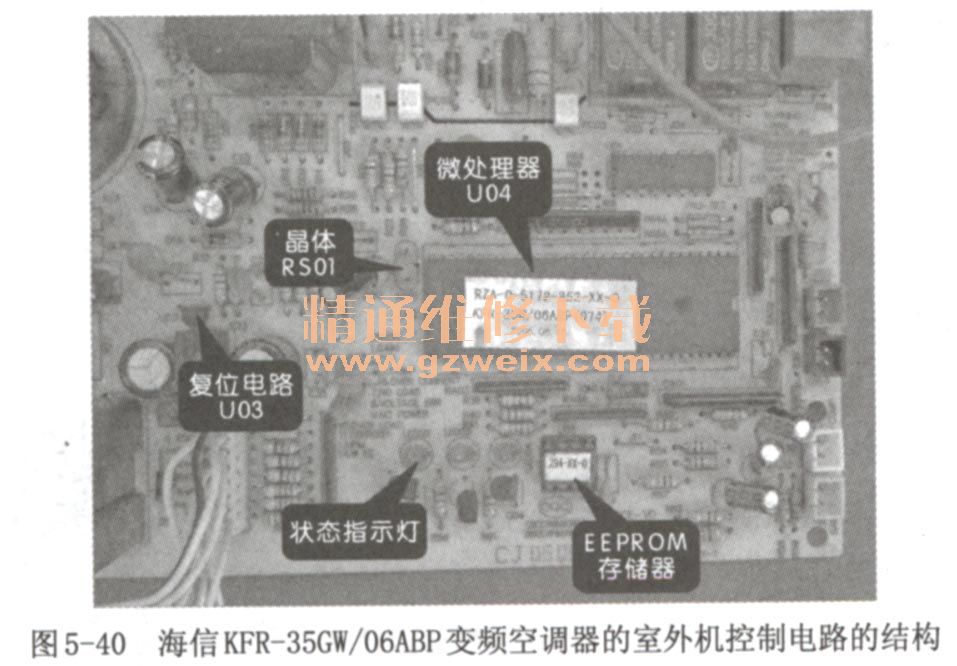

    变频空调器室外机控制电路主要由微处理器U02、晶体 RS01，EEPROM存储器、状态指示灯等构成，如图5-40所示为海信KFR-35GW/06ABP变频空调器的室外机控制电路的结构。

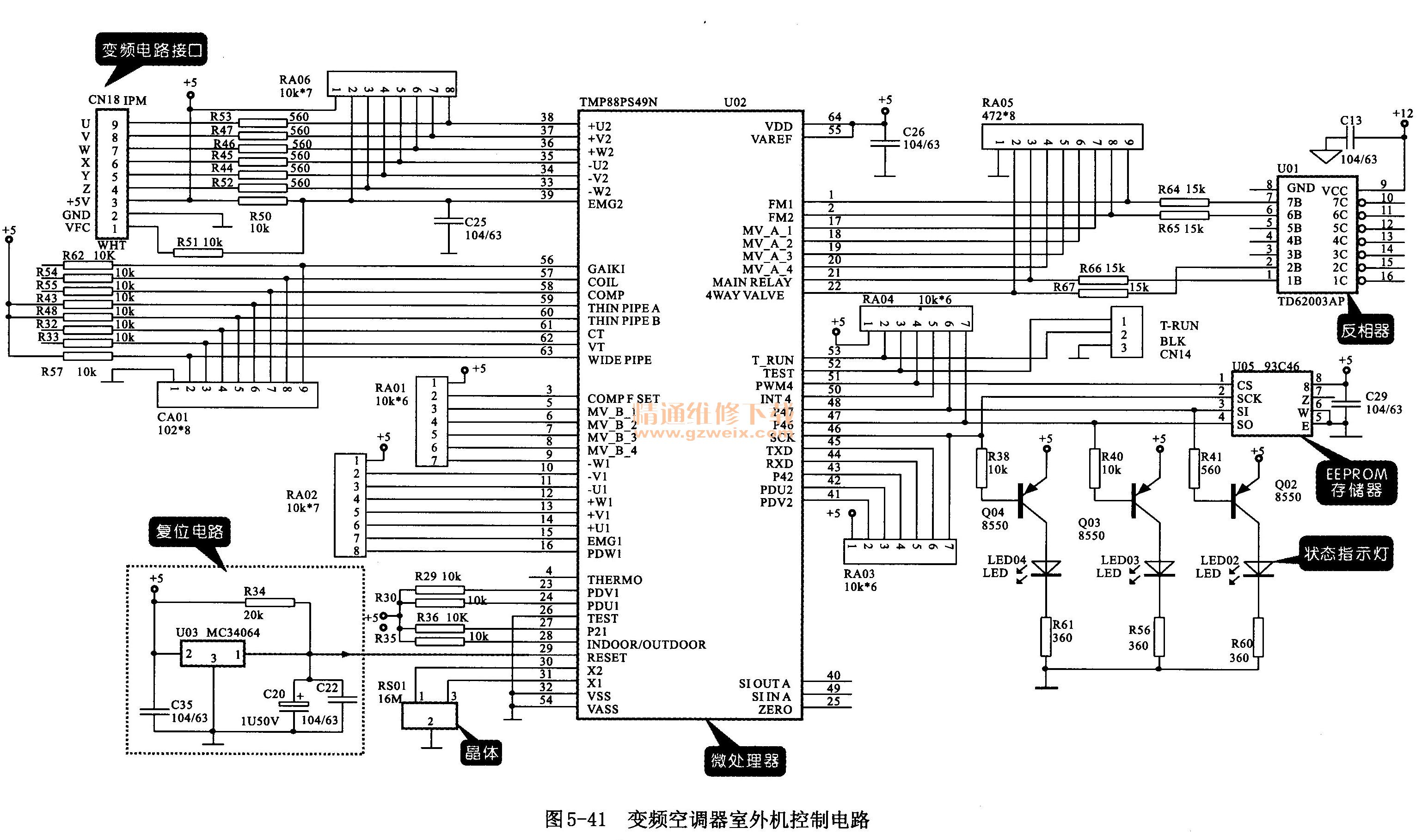

    如图5-41所示为变频空调器室外机的控制电路原理图。室外机的控制电路由室内机骂进行控制，接收由室内机传输的控制信号后，室外机微处理器开始工作，对室外机的各个部分进行控制。

    ①室外机控制电路得到工作电压后，由复位电路为微处理器提供复位信号，微处理器开始运行工作。
    ② 处理器U02的49脚为通信信号输入端，接收由通信电路传输的室内机控制信号，并由其40脚将室外机的运行和工作状态数据经通信电路送入室内机控制电路中。
    ③室外机控制电路工作后，接收由室内机传输的制冷／制热控制信号后，便对变频电路进行驱动控制，经由接口CN18将驱动信号送入变频电路中。
    ④EEPROM存储器用于存储室外机系统运行的一些状态参数，例如，压缩机的运行曲线数据、变频电路的工作数据等；EEPROM存储器在其②（SCK）脚的作用下，并通过其④脚将数据输出，③脚将运行数据输入，并将运行状态信号通过状态指示灯指示出来。
    关键提示：室外机保护电路
    在室外机控制电路的外围还设有电流检测电路和电压检测电路。
    1．电压检测电路

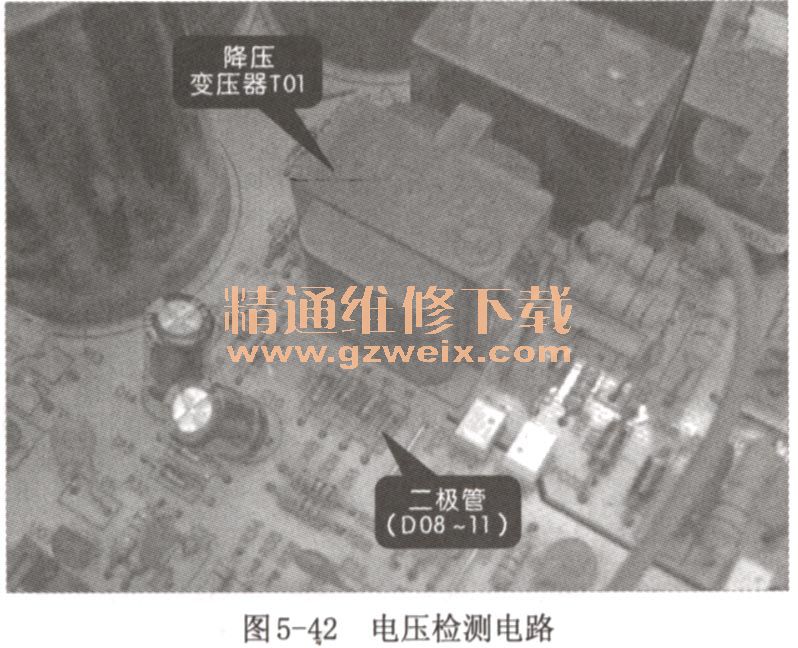

    电压检测电路主要包括降压变压器T01、整流二极管等，如图5-42所示。

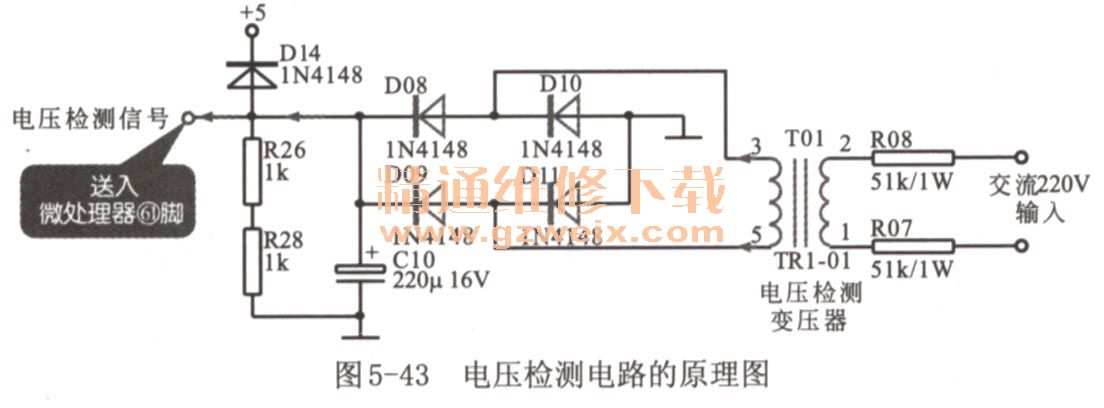

    电压检测电路用于检测室外机的电压输入情况，如图5-43所示为电压检测电路的原理图。交流220V经电压检测变压器降压检测后，经二极管（D08～D11）整流滤波后，变成直流电压送入微处理器61脚，由微处理器判断室外机供电电压是否正常。

    2.电流检测电路

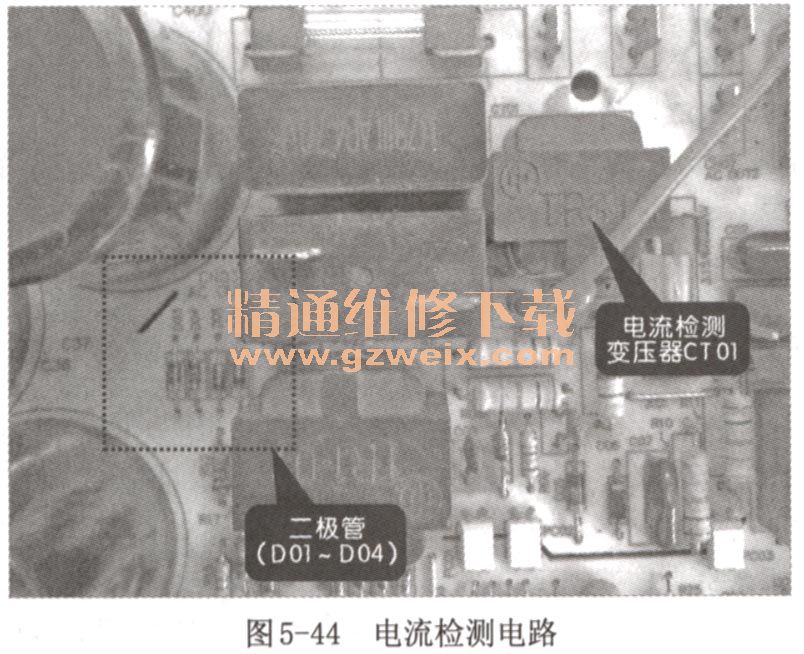

    电流检测电路用于检测变频器室外机的工作电流是否异常，如图5-44所示为电流检测电路的结构。

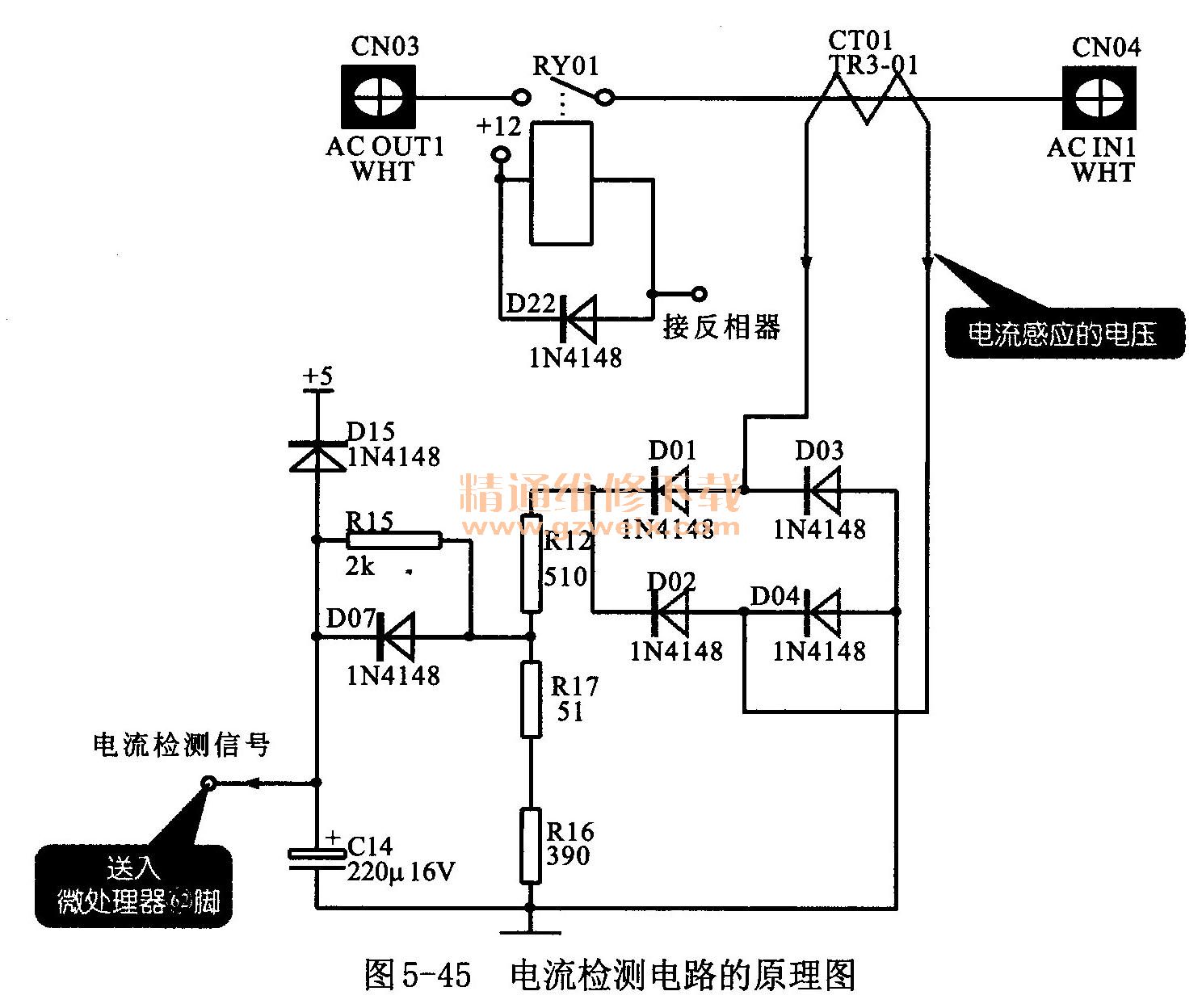

    如图5-45所示为电流检测电路的原理图。电流检测电路通过电流检测变压器检查交流220V的供电电流，当室外机工作时，交流220V电源供电线会有电流，该电流会使电流检测变压器的绕组感应出电压，该电压与电流成正比，经桥式整流后，会变成电压信号送到微处理器中。该电压经二极管（D01～D04）处理后，送入微处理器的62脚，由微处理器对电压检测信号进行分析处理，从而对室外机进行保护控制。
