第5章 变频空调器电路部分的故障检修
     5．1变频空调器电源电路的故障检修
    变频空调器的电源电路主要分为室内机电源电路和室外机电源电路两部分，室内机的电源电路与市电交流220V输入电压连接，为室内机控制电路板和室外机电路供电，而室外机电源电路则主要为室外机控制电路和变频电路等部分提供工作电压。

    调器电源电路根据室内机和室外机的供电要求的不同，其电源电路也有所区别。变频空调器的电源电路位于其控制电路板上，找到变频空调器的室内机控制电路板后，可通过熔断器、滤波线圈、桥式整流电路等判断电源电路的位置，如图5-1所示为变频空调器室内机电源电路安装位置。

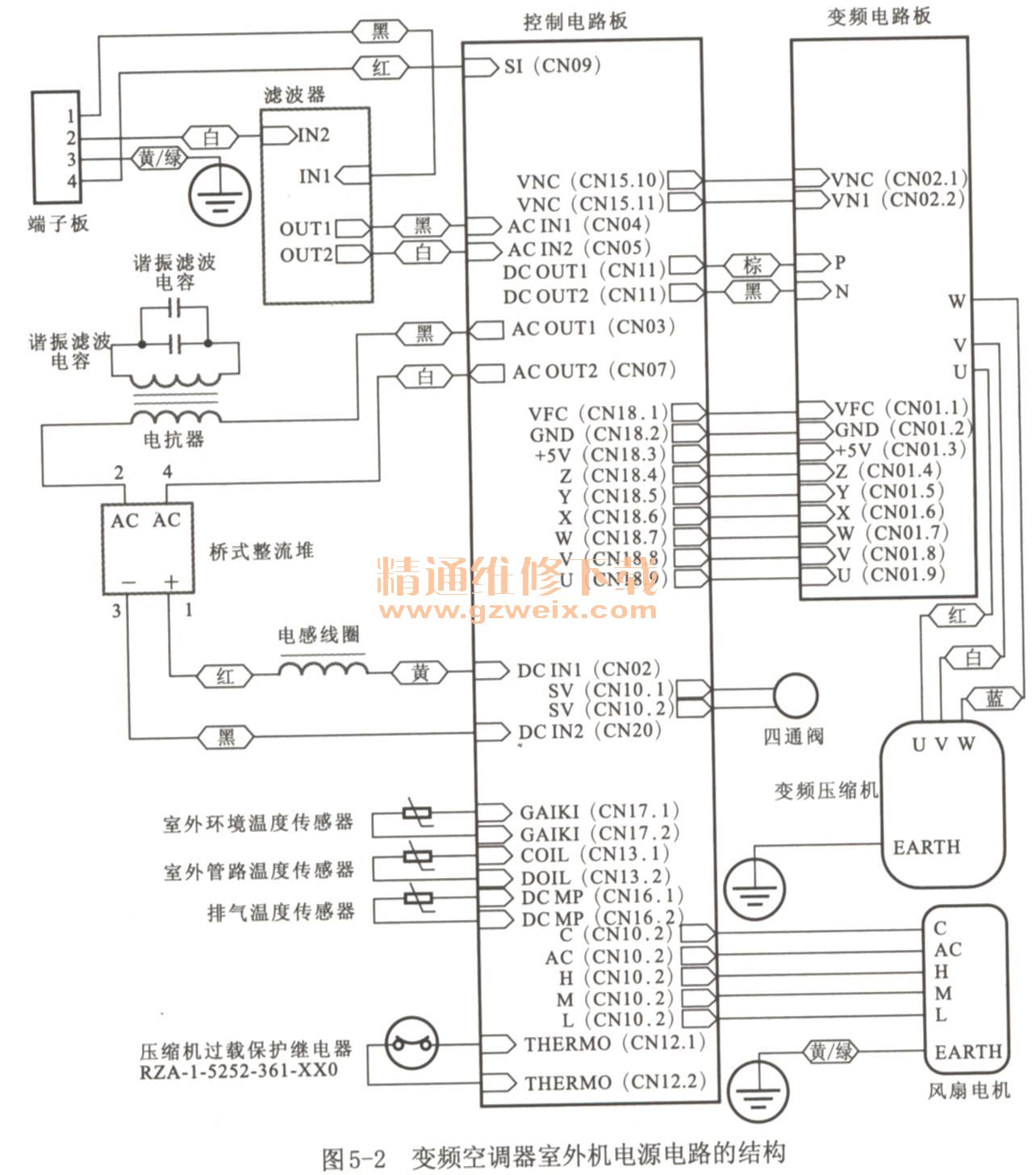

    如图5-2所示为变频空调室外机电源电路，在整机结构中的连接位置。

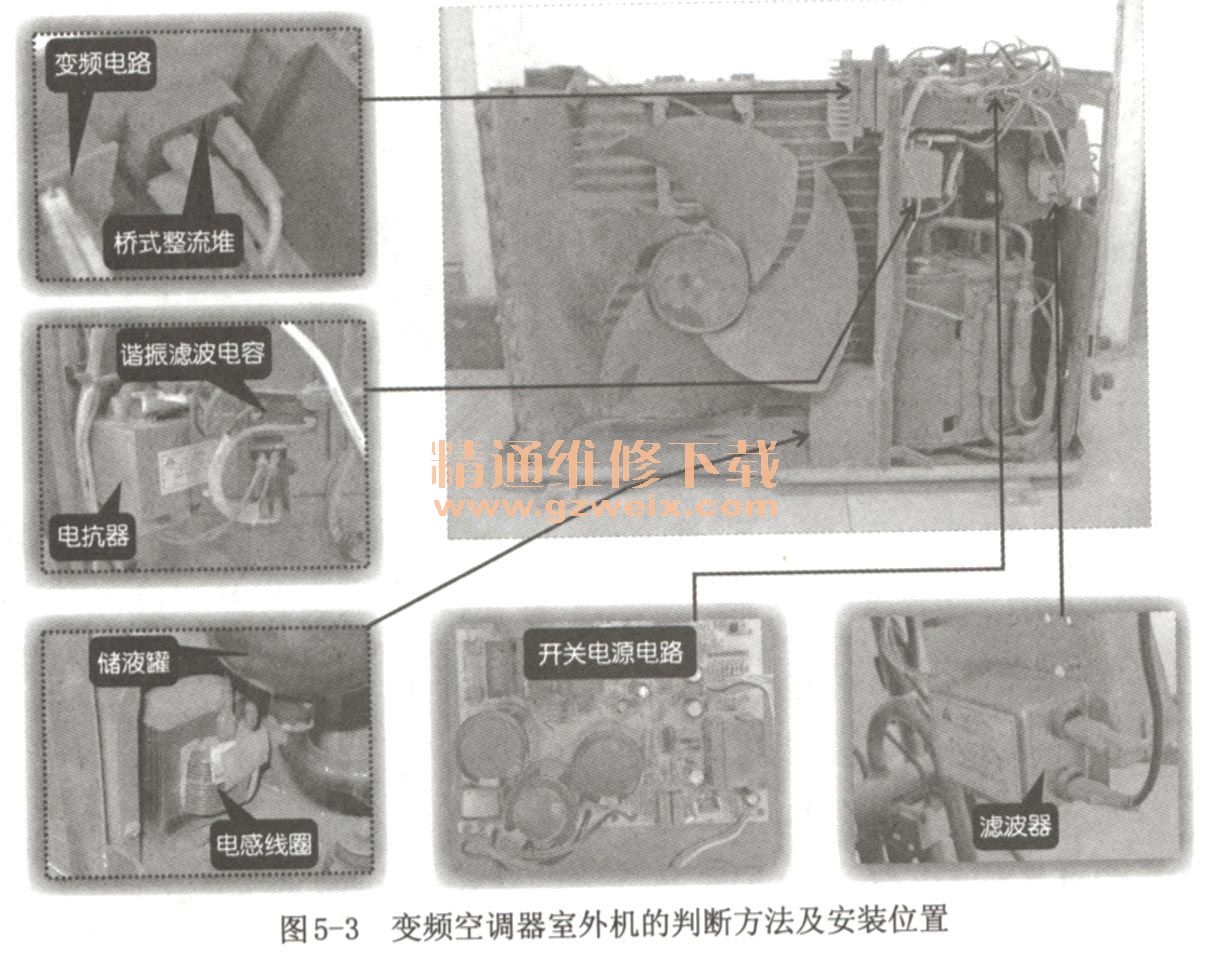

    变频空调器室外机的电源电路，通过整机接线图判断其电源电路的安装位置及组成部分后，可在室外机中找出各个部件的所在位置，如图5-3所示。从该图中可知，变频空调器的室外机电源电源电路主要由开关电源电路、桥式整流堆、电抗器、谐振滤波电容、电感线圈等构成。

    关键提示：室外机电源电路的线路连接
    室外机电源电路中，主要采用U形接插件与端子板连接；直接插拔式接插件与电路板、滤波器等交直流接口或元器件相连；并通过圆形接插件接地，通常可在端子板或机器金属支架上找到，如图5-4所示。

    室外机电源电路中，端子板与室外机电源电路采用一端为U形接插件由螺钉固定在端子板上，另一端则采用插拔式接插件的电线，连接端子板与电路板或滤波器。

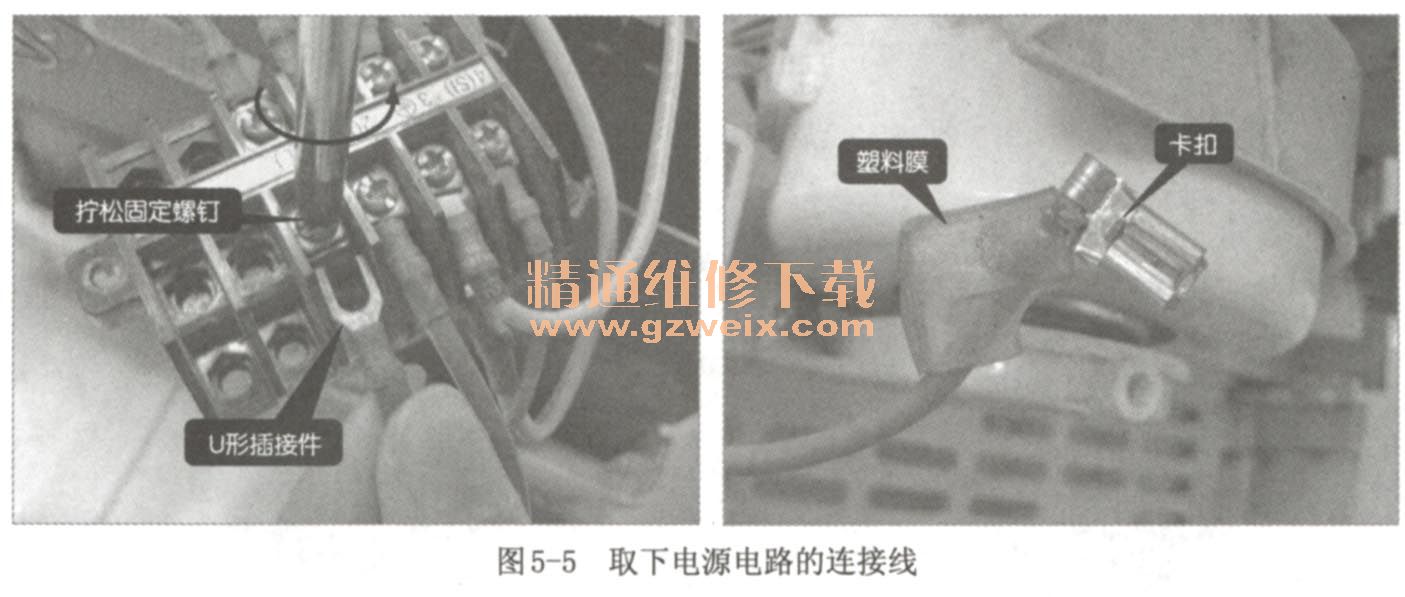

    取下连接线时，U形接插件，需使用螺丝刀略微拧松螺钉，将该插件取下。而在插拔式接插件的接口处通常会包裹一层塑料，并且有的直接插拔式接插件上会有卡扣，拔下这种插件时，要用尖嘴钳夹紧插件的卡扣处，方可将插件拔下，如图5-5所示。

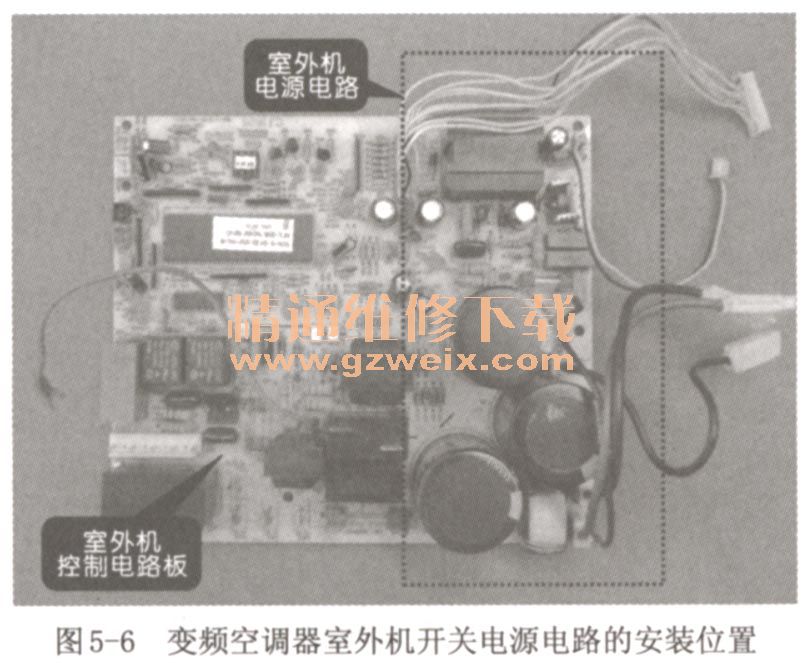

室外机的开关电源电路，位于变频空调器室外机的控制电路中，主要用于为变频空调器室外机提供低压供电，如图5-6所示为变频空调器室外机开关电源电路的安装位置。
