看图学习变频空调器故障维修
来源:本站整理  作者:佚名  2014-08-10 07:47:16

    3.2变频空调器风扇组件的检修方法
    变频空调器的风扇组件根据其安装位置和作用的不同,可分为室内风扇组件和室外风扇组件两部分。
    3.2.1认识变频空调器室内机风扇组件
变频空调器室内机主要有分体壁挂式变频空调器和分体柜式变频空调器两种结构,根据这两种结构的不同,变频空调器室内机的风扇组件也有所区别。

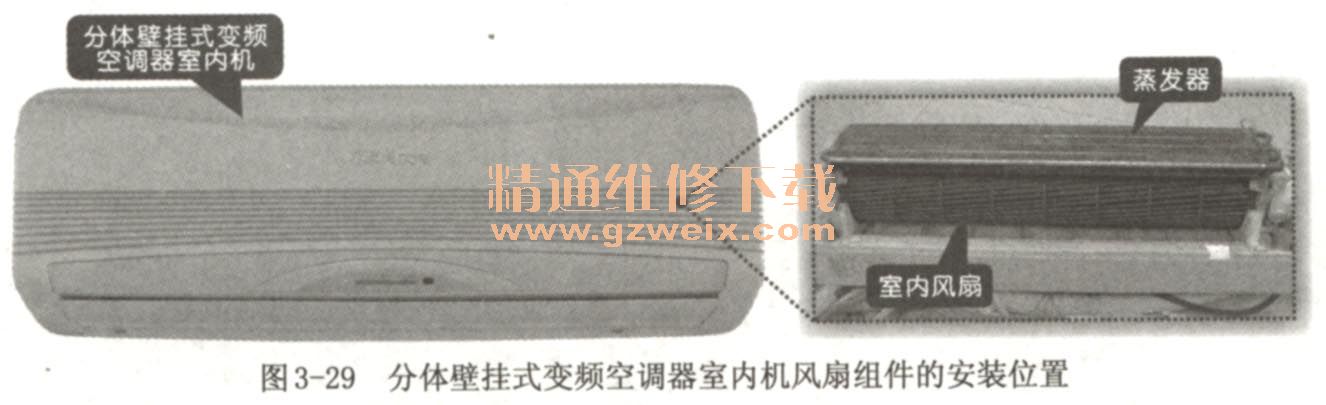

    分体壁挂式变频空调器的室内机风扇组件,通常安装在蒸发器下方,横卧在室内机中,如图3-29所示。

从图中可见这种风扇与普通空调器的风扇基本相同,它们大都采用贯流风扇实现室内空气的强制循环对流,来达到制冷、制热的目的。

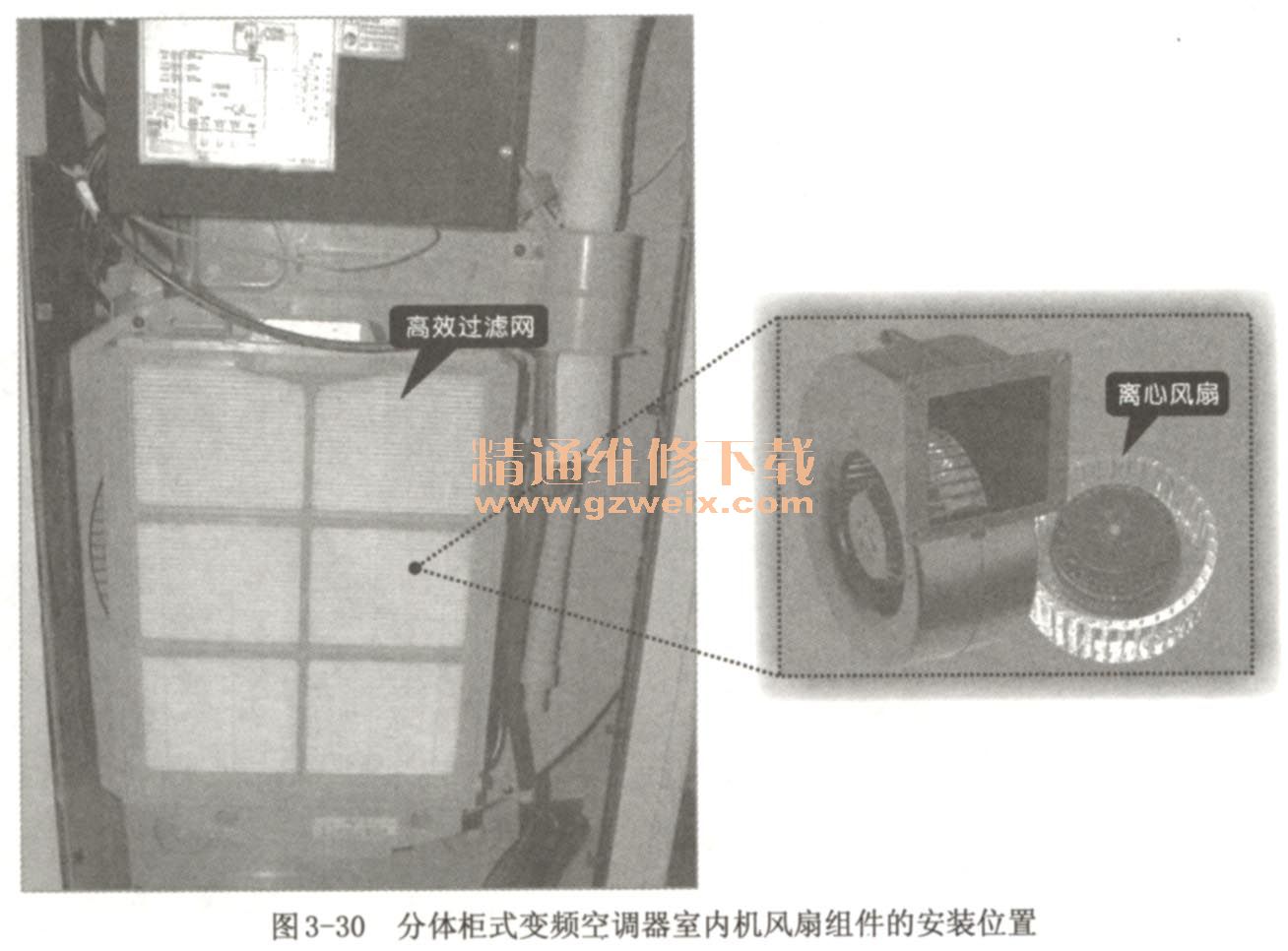

    分体柜式变频空调器的室内机风扇组件,通常安装在室内机下部,在其前面安装有高效过滤网,将过滤网取下后即可找到室内机风扇组件,如图3-30所示。分体柜式变频空调器要求制冷速度快,因此其室内机采用的是大功率离心风扇,离心风扇的送风风压很大,但其噪声也相对较高。

    1.变频空调器室内机风扇组件的结构
  (1)分体壁挂式变频空调器室内机风扇组件的结构

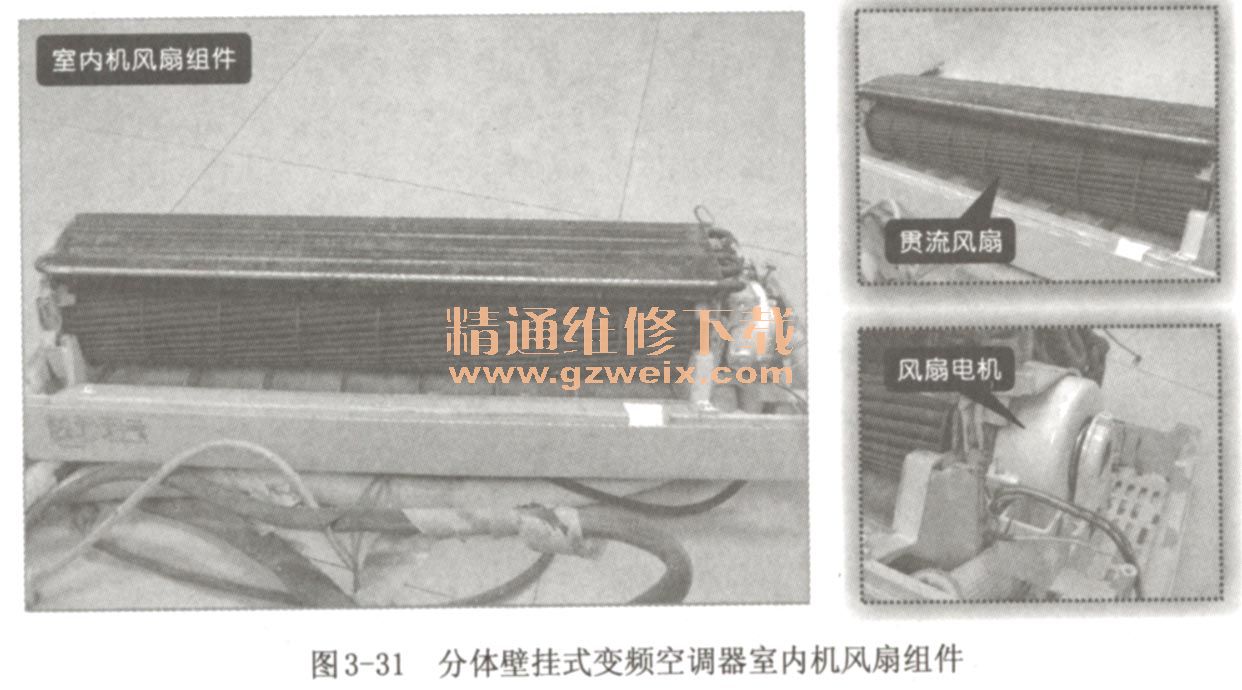

    分体壁挂式变频空调器室内机风扇组件,主要是由贯流风扇和风扇电机等构成的,如图3-31所示。

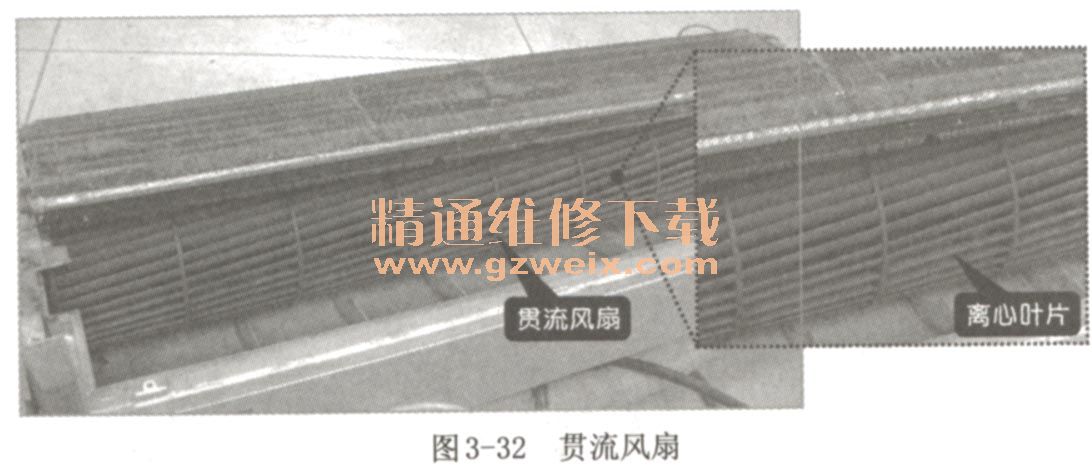

    贯流风扇由细长的离心叶片组成,其结构紧凑,叶轮直径小,送风均匀。贯流风扇与风扇电机通过一根主轴相连,由风扇电机为风扇提供动力,如图3-32所示。

    关键提示:

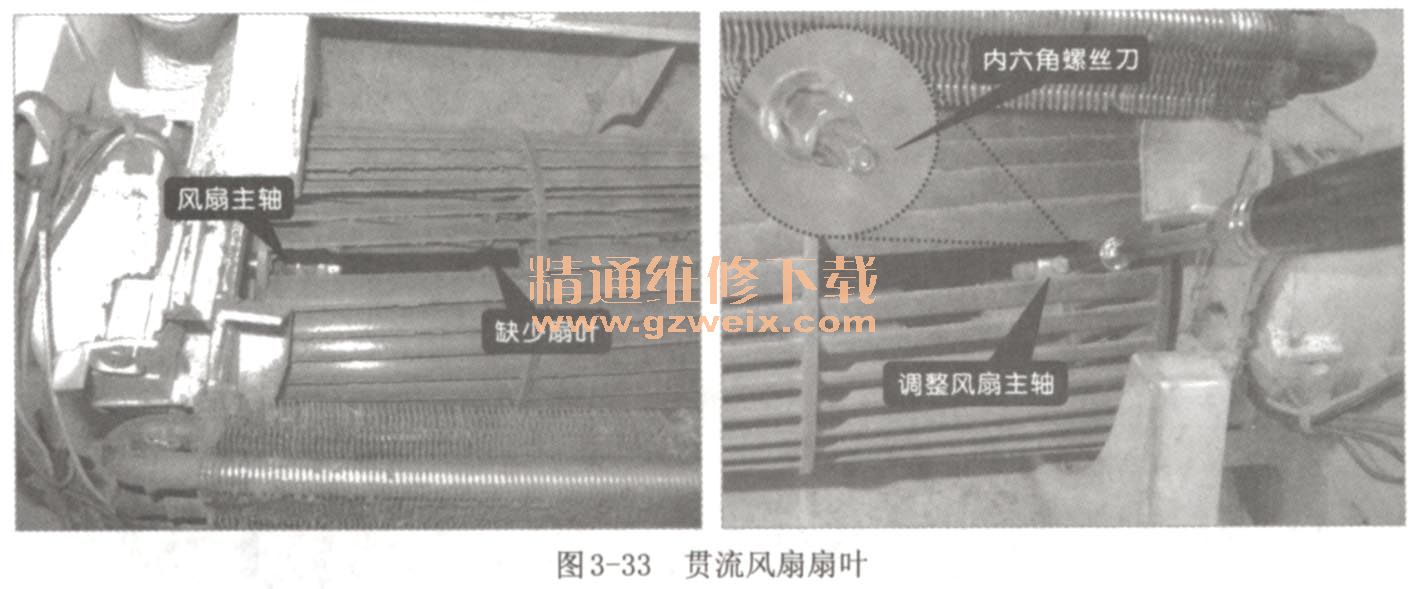

    贯流风扇在靠近风扇电机的部位,被设计成缺少一根扇叶的结构,从而形成“孔洞”,便于通过该“孔洞”装卸紧固螺钉,如图3-33所示。

    变频空调器室内风扇电机接收由微处理器发出的控制指令,改变其旋转速率,从而改变风速。在空调器室内机风扇电机内设有霍尔元件,用来检测室内风扇电机的转速,并将检测到的转速信号送入微处理器中,以便室内控制电路可准确地控制风扇电机的转速。如图3-34所示为分体壁挂式变频空调器室内风扇电机。

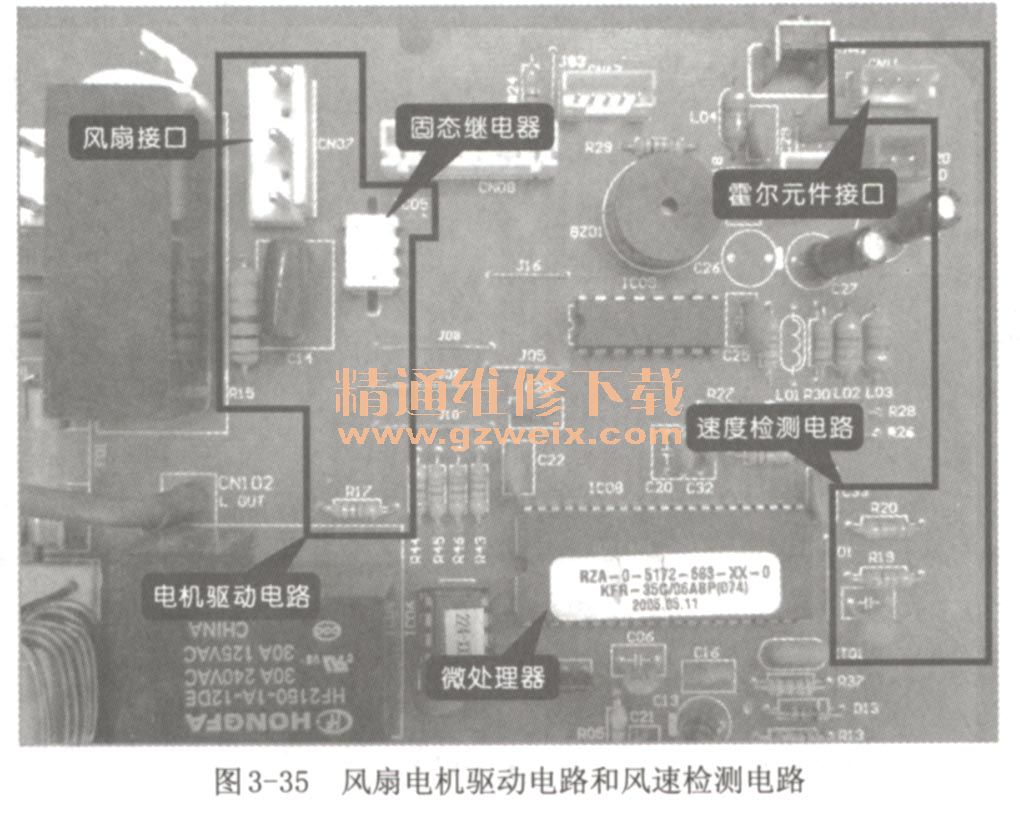

    分体壁挂式变频空调器室内风扇组件,除了机械部件外,还包括风扇电机驱动电路和风速检测电路,如图3-35所示。室内机微处理器通过控制固态继电器(光控双向晶闸管)的导通/截止,来控制风扇电机的运转。风扇电机反馈的风速检测信号会通过风速检测电路送入微处理器中。

  (2)分体柜式变频空调器室内机风扇组件的结构

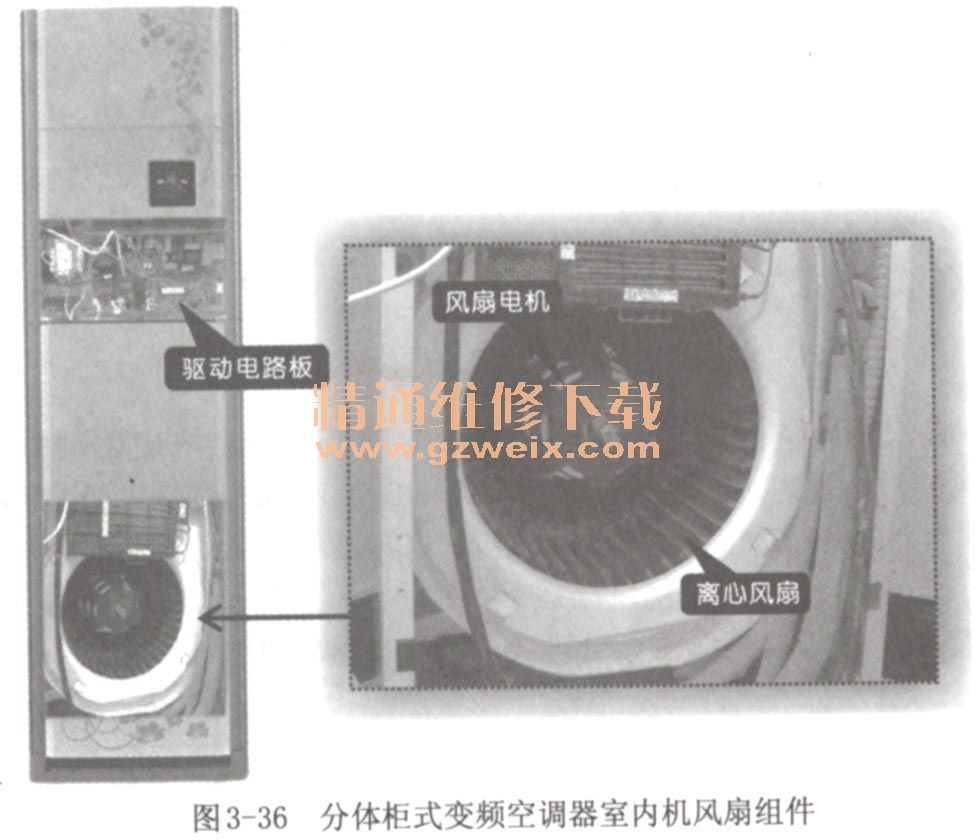

分体柜式变频空调器室内机风扇组件主要是由离心风扇、风扇电机和驱动电路板等构成的,如图3-36所示。

    2.变频空调器室内机风扇组件的工作原理

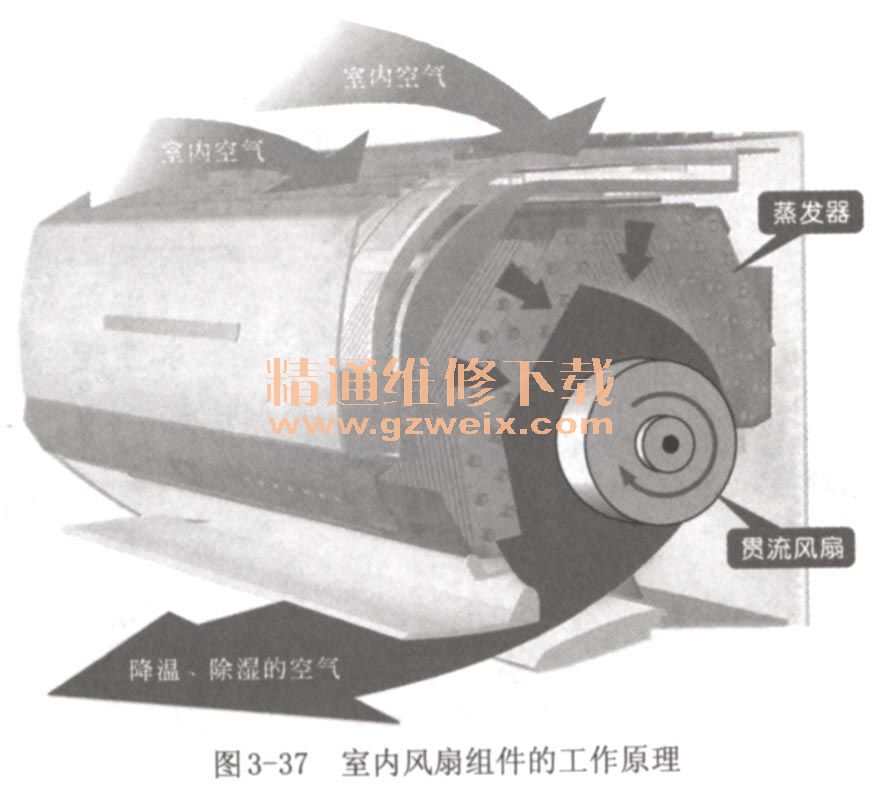

    如图3-37所示为分体壁挂式变频空调器室内风扇组件的工作原理。室内风扇运转后,室内空气会强制对流。此时,室内空气从室内机的吸气栅进入,经过蒸发器降温。除湿后,在风扇带动下,从室内机的出风口排出。

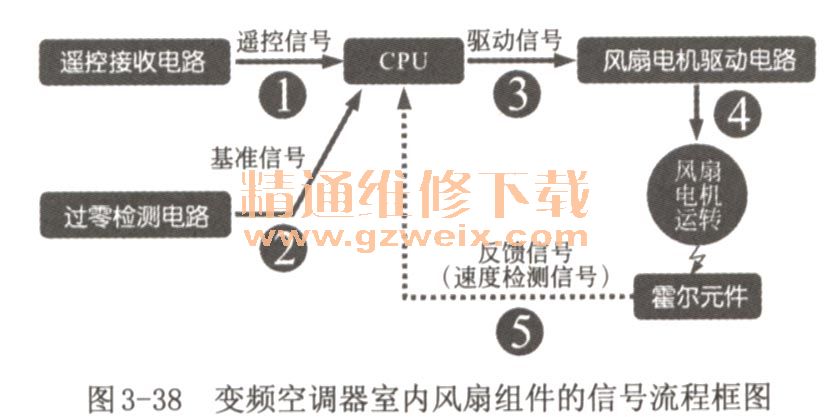

    如图3-38所示为变频空调器室内风扇组件的信号流程框图。1变频空调器室内机微处理器接收到遥控信号后,启动空调器开始运行。2同时过零检测电路将基准信号送入微处理器中。3然后,微处理器将驱动信号送到室内风扇电机驱动电路中,4由驱动电路控制风扇运转,5风扇电机运转后,霍尔元件将检测的反馈信号(风速检测信号)通过风速检测电路送到微处理器中,由微处理器控制并调整风扇的转速。

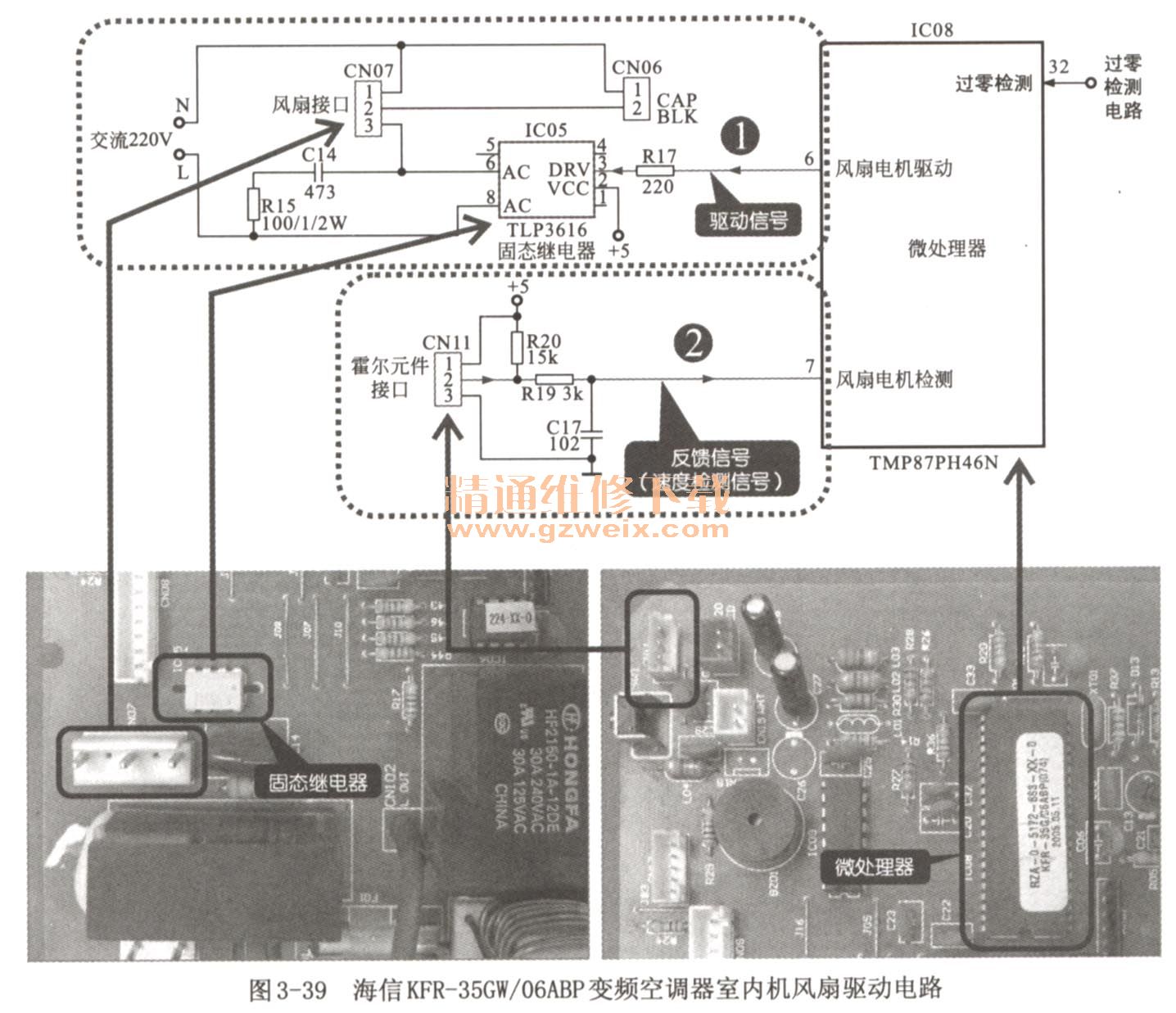

    如图3-39所示为海信KFR-邓GW/06ABP变频空调器室内机风扇驱动电路。从图中可以看出,1室内机微处理器IC08(TMP87PH46N)的⑥脚向固态继电器(光控双向晶闸管)IC05(TLP3616)送出驱动信号,送入工C05的③脚,控制固态继电器工C05导通,从而接通室内风扇电机的供电,使风扇运转。2风扇运转后,霍尔元件开始检测风速,经由接口CN11将风速检测信号送入微处理器工C08的⑦脚,使微处理器及时对风扇电机的转速进行精确控制。
