4.4.2复合表阀充注制冷剂的方法
    当前，采用新型冷媒R410a的变频空调器，应采用专用的复合表阀进行充注制冷剂的操作。如图4-62所示为R410a专用复合表阀的外形。该复合表阀是由低压表（蓝色，其规格为－76～17. 6kg/cm2 ）、高压表（红色，其规格为－0.1～55kg/cm2）和与压力表颜色相对应的控制阀门构成。

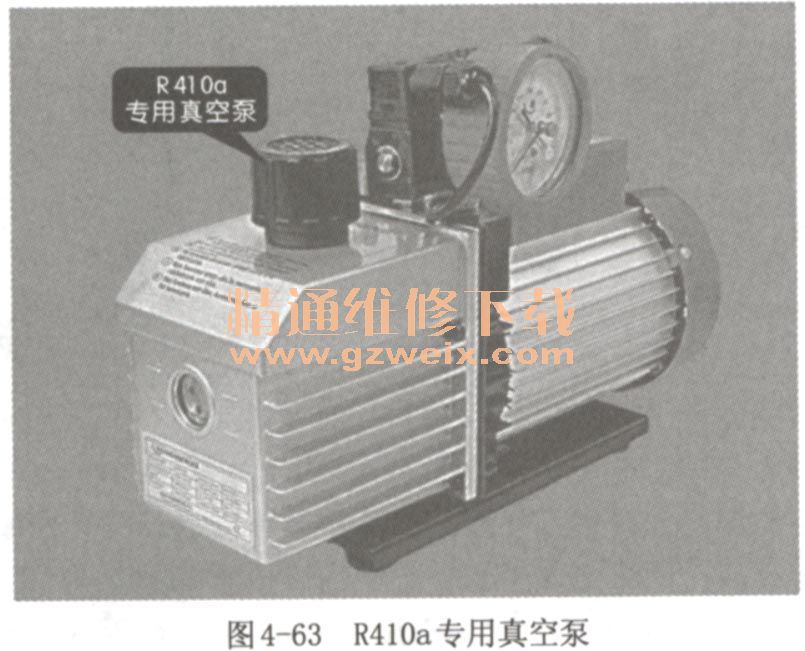

    对于采用新型冷媒R410a的变频空调器，需要使用R410a专用真空泵进行抽真空操作，如图4-63所示。

    下面介绍使用复合表阀充注R410a制冷剂的方法，R410a的充注方法与制冷剂R22的充注方法有较大区别，R410a制冷剂必须以液化状态进入变频空调器中。
    ①检查真空泵机的油标指示，确认真空泵内是否有足够的机油，然后启动真空泵看其是否能正常运行。

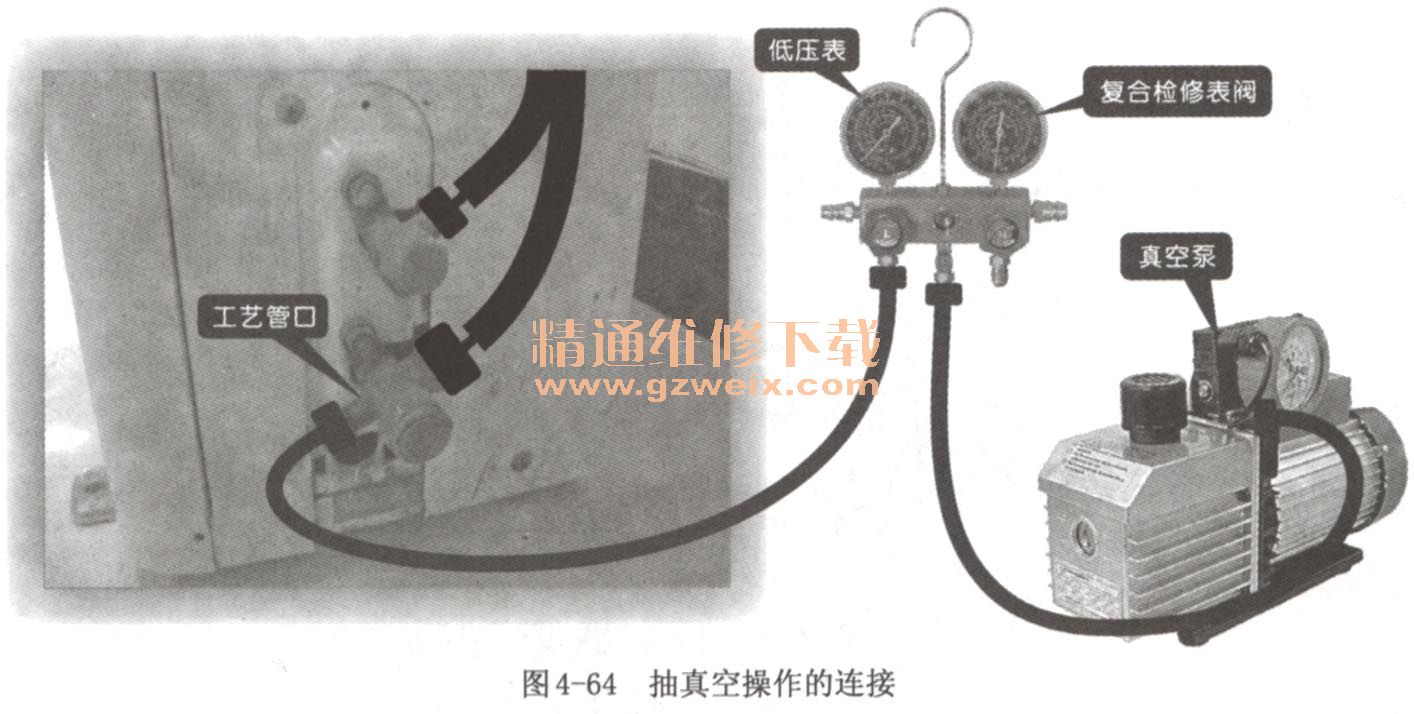

    ②通过连接软管，将真空泵、复合检修表阀与工艺管进行连接，如图4-64所示。将连接软管上带有顶针的一头与工艺管口连接，无顶针的一头与低压表下方的接口相连。

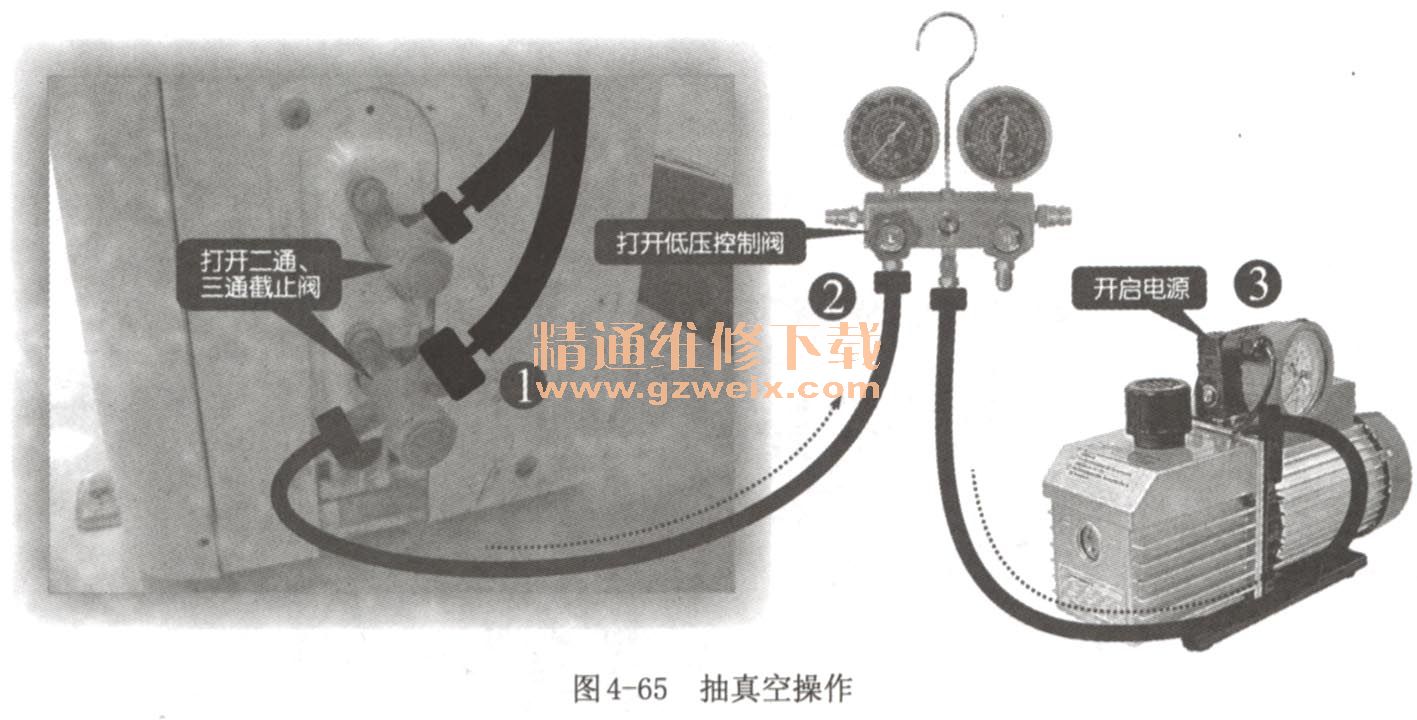

    ③接下来，开始抽真空操作。先将二通、三通截止阀打开1，然后打开低压控制阀门2，最后按下真空泵的电源开关3，如图4-65所示。经过15～30分钟，待低压表指针指向－0. 1MPa时，关闭真空泵。

    ④关闭真空泵后，观察低压表读数5分钟。若指针回转，说明制冷系统中有泄漏，需要对制冷管路进行检漏操作并进行补漏操作，然后再次进行抽真空操作；若指针未发生回转，关闭三通截止阀后，即可断开工艺管口上的连接软管。

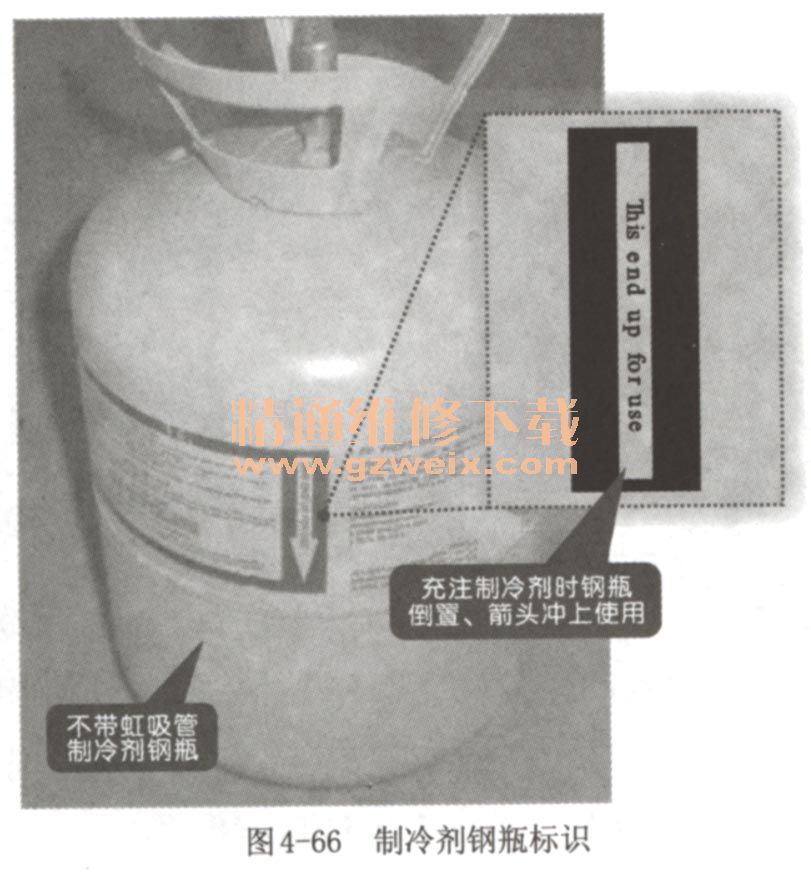

    ⑤抽真空完毕后，就可进行充注制冷剂的操作。制冷剂R410a必须以液态的形式进入变频空调器中，所以充注制冷剂之前，要先确定制冷剂钢瓶是否带有虹吸管。不带有虹吸管的制冷剂钢瓶需要倒立进行充注，在其瓶身上通常标有方向标识，如图4-66所示。

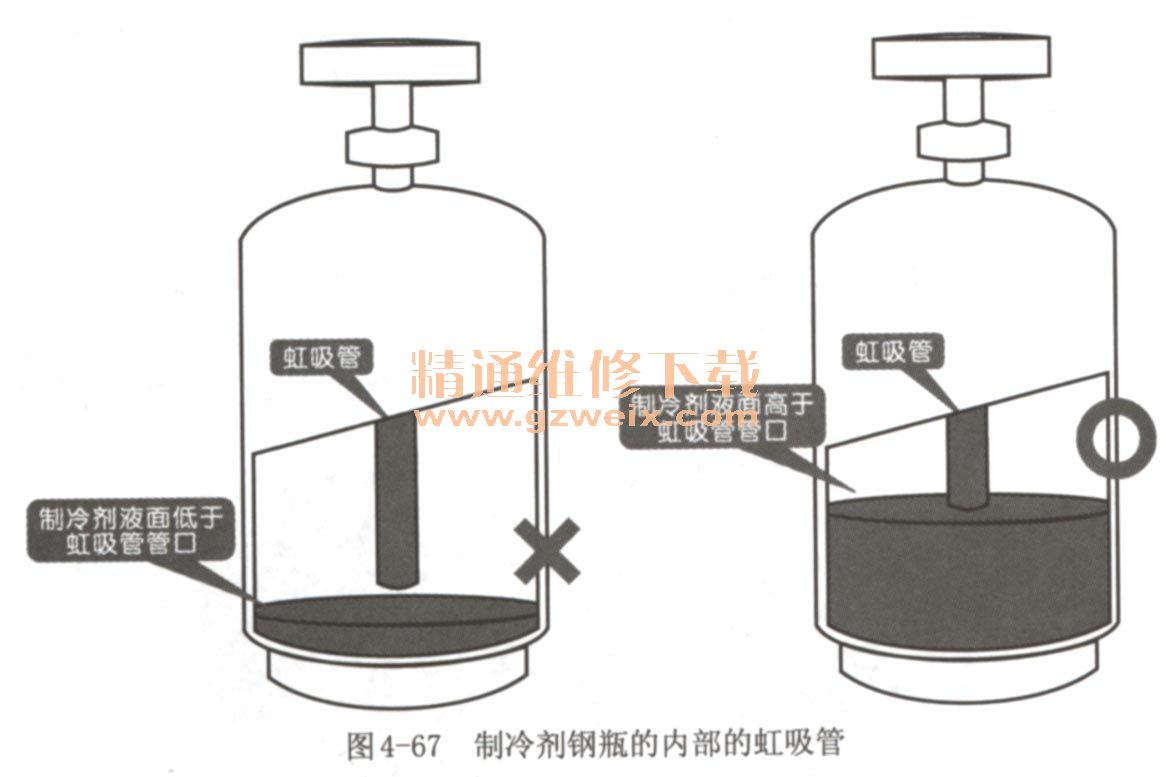

    而带有虹吸管的制冷剂钢瓶无需倒立进行充注，但要确定钢瓶内制冷剂是否充足，若制冷剂低于虹吸管口，制冷剂就不能以液态形式进入空调器中了，如图4-67所示。

    ⑥稍稍打开制冷剂钢瓶的开关，然后立刻关闭，再轻按连接软管的顶针，让气体从次处喷出，再立刻放开（按顶针的时间不能太长，轻按一下即可）。重复此操作2～3次可排除连接软管内的空气。

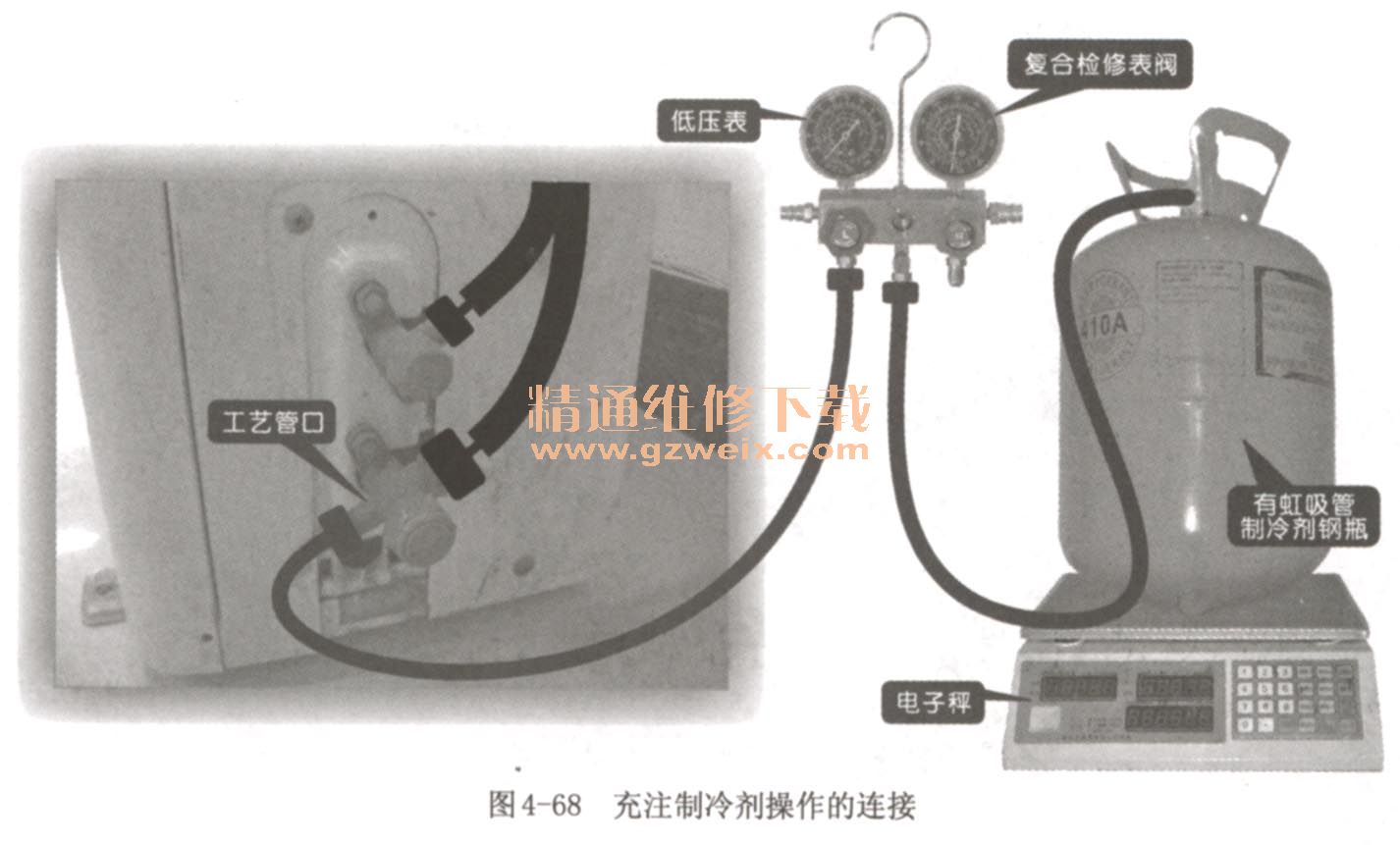

    ⑦通过连接软管，将制冷剂钢瓶、复合检修表阀与工艺管口进行连接，如图4-68所示。

    关键提示：
    1，安全加液器

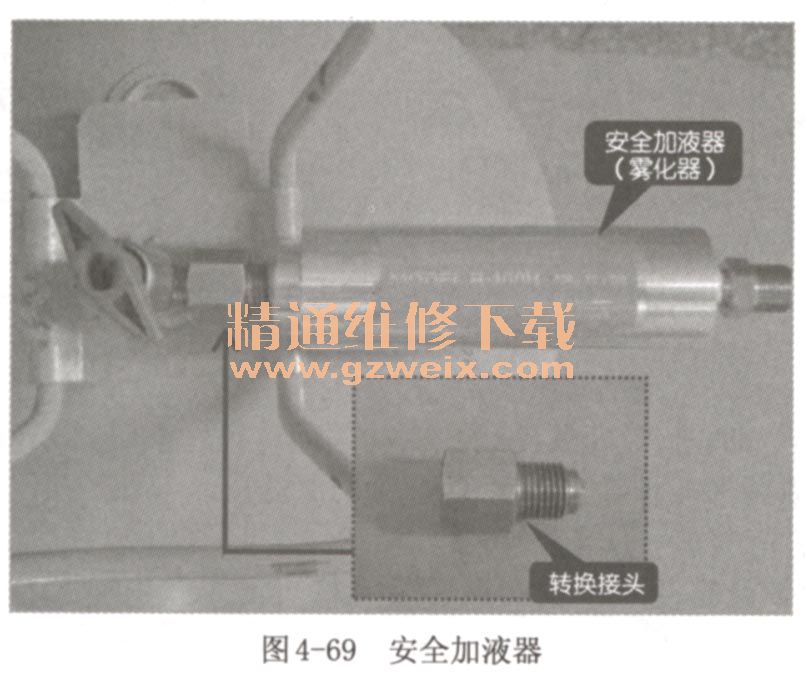

    连接软管与制冷剂钢瓶的连接处，可连接一个安全加液器（雾化器），如图4-69所示。该器件可以将制冷剂雾化，使充注过程更加顺畅。安全加液器与制冷剂钢瓶之间还需连接一个转换接头。

    2．安全加液阀

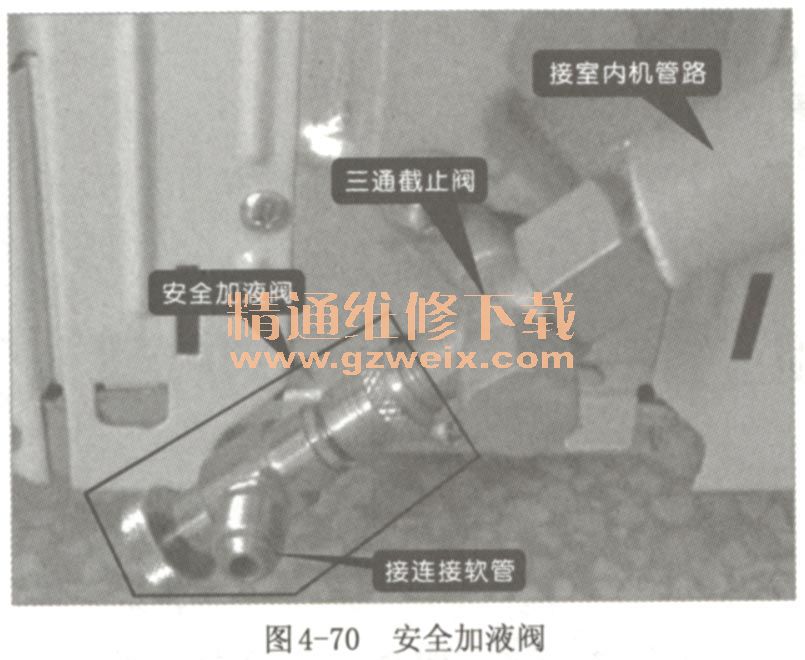

    连接软管在与工艺管口连接时，可先在工艺管口上连接一个安全加液阀，如图4-70所示，再将连接软管与安全加液阀。安全加液阀可以大大提高管路连接处的耐压性能，使充注时不易发生泄漏。

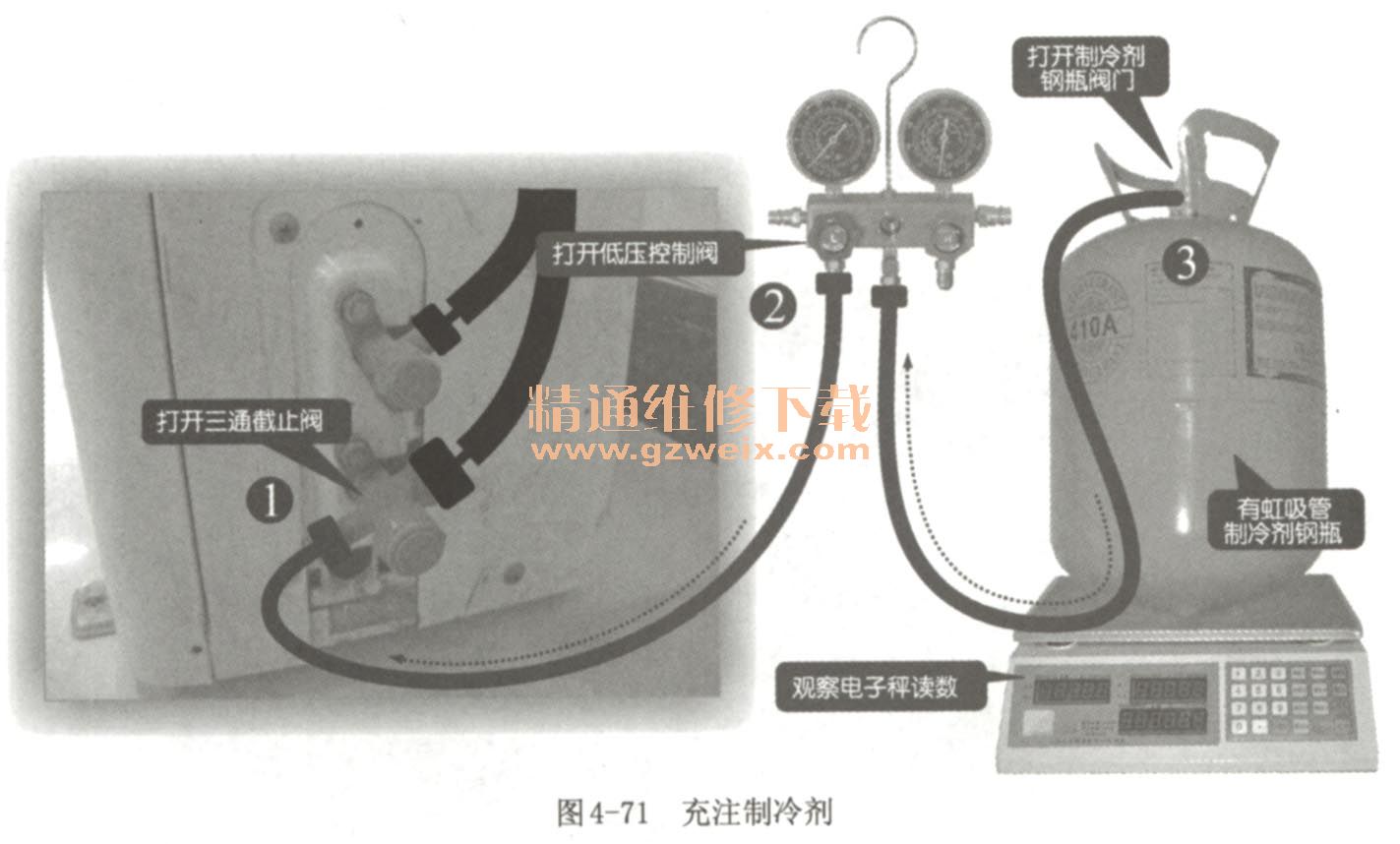

    ⑧先将三通截止阀打开1，然后打开低压控制阀2，最后打开制冷剂钢瓶的阀门3，如图4-71所示。观察电子秤读数，当电子秤减少的重量与空调器额定充注量相等时，关闭制冷剂钢瓶阀门和低压控制阀门，并断开连接软管。

    关键提示：
    当断开与低压表连接的软管时，动作要迅速，如果动作太慢，会使大量的制冷剂泄漏甚至冻伤皮肤。
    ⑨最后，可使用月巴它水检查管路足否有制冷剂泄漏。若无泄漏，制冷剂就充注完毕了。
