    3.4.3认识变频空调器的截止阀

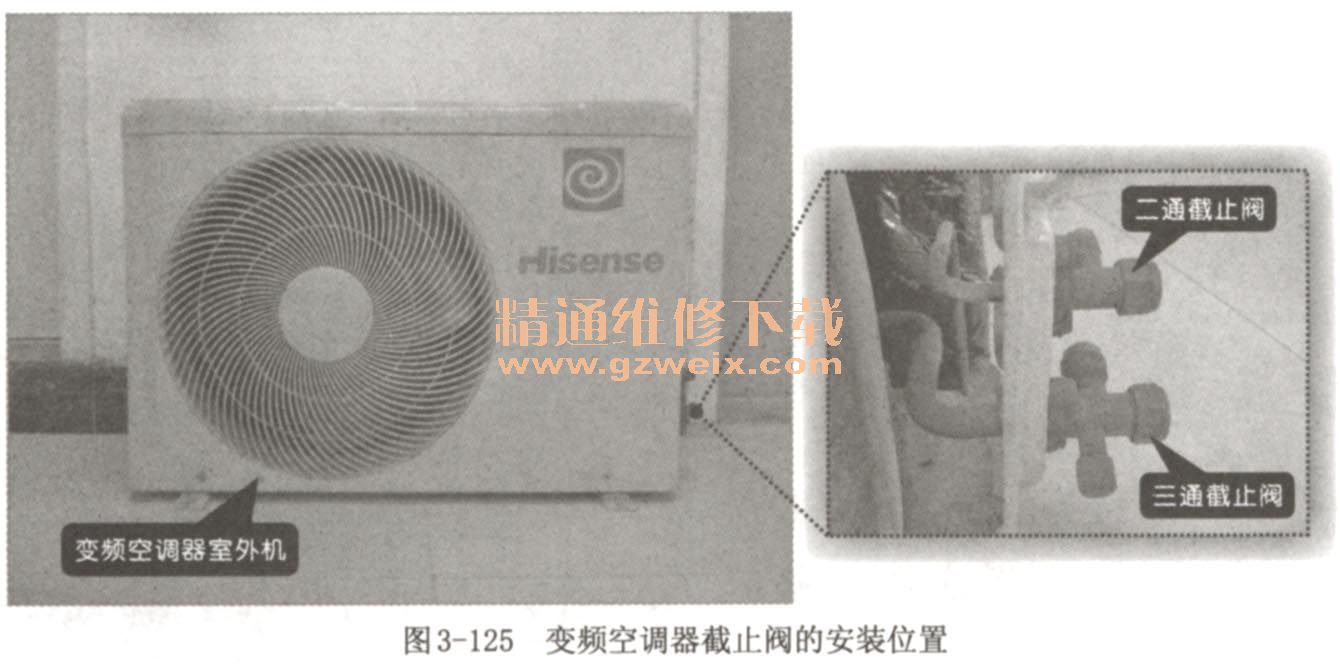

    变频空调器的截止阀,主要包括二通截止阀、三通截止阀和工艺管,二通截止阀、三通截止阀安装在室外机侧面,而工艺管则与毛细管、冷凝器等连接。如图3-125所示为变频空调器的二通截止阀、三通截止阀安装位置图。其中,管路较粗的一个是三通截止阀,另一个是二通截止阀。

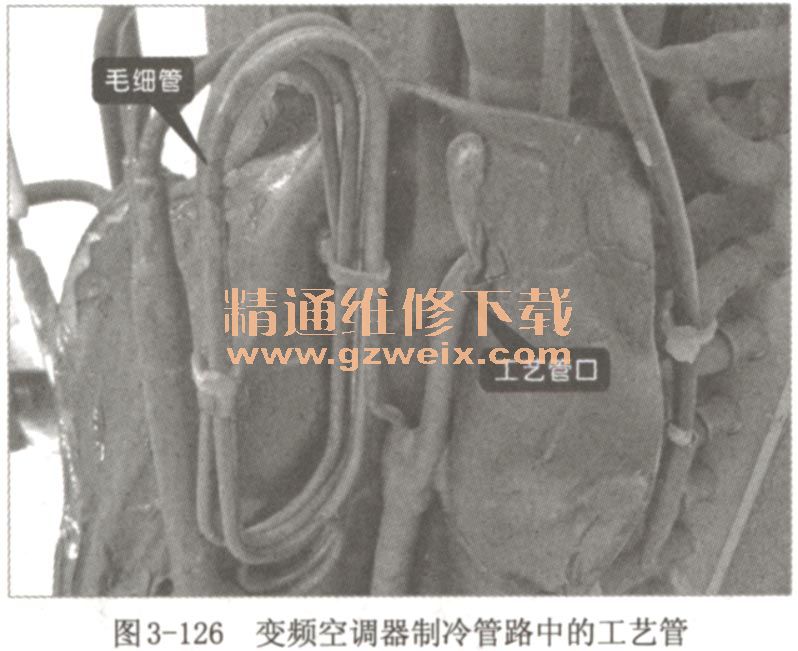

    如图3-126所示为变频空调器制冷管路中的工艺管,从该图中可以看出该管路除了与毛细管连接外,在其另一端还带有工艺管口,用于检测制冷剂的压力。

    1.截止阀的结构
    二通截止阀和三通截止阀是连接室内机与室外机管路的重要装置,也是控制制冷剂流量的主要部件。
    二通截止阀又叫做液体截止阀或低压截止阀,制冷剂在通过该截止阀时呈液体状态,并且压强较低,所以二通截止阀的管路较细。三通截止阀又叫做气体截止阀或高压截止阀,制冷剂在通过该截止阀时呈现高压、气体状态,所以三通截止阀的管路较粗,并且三通截止阀上还设有工艺管口,通过该管口可对空调器进行抽真空、充注制冷等检修操作。如图3-127所示为二通截止阀和三通截止阀的外形。

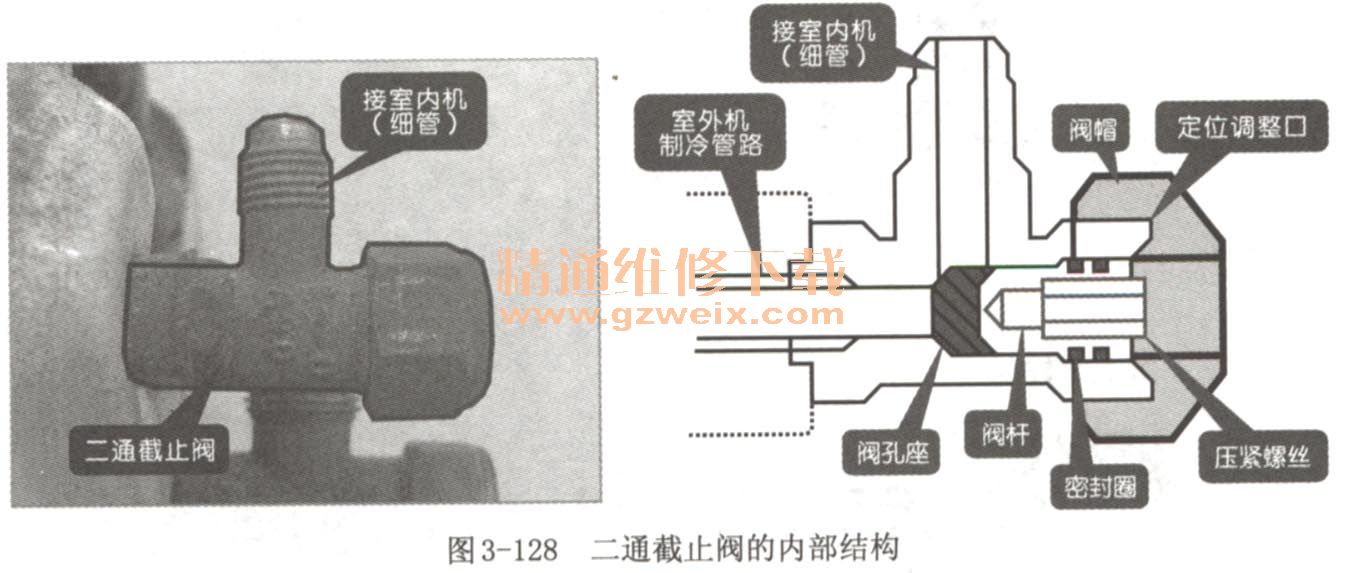

    如图3-128所示为二通截止阀的内部结构。通过调整压紧螺钉的位置,可以调节截止阀内部制冷剂的流量。

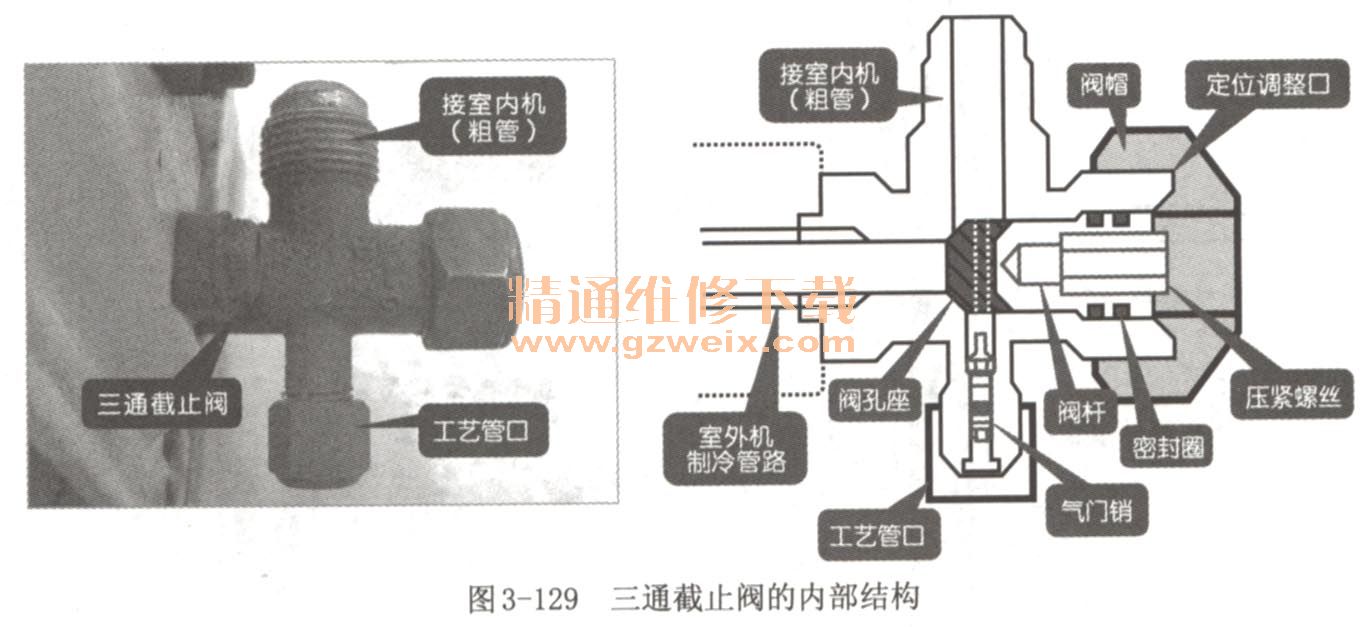

    如图3-129所示为三通截止阀的内部结构。三通截止阀与二通截止阀内部结构基本一样,也是通过压紧螺钉的位置,调节制冷剂的流量。三通截止阀上的工艺管口内部通常带有一个气门销,用来对阀门的开启/闭合进行控制。

    2.截止阀的工作原理

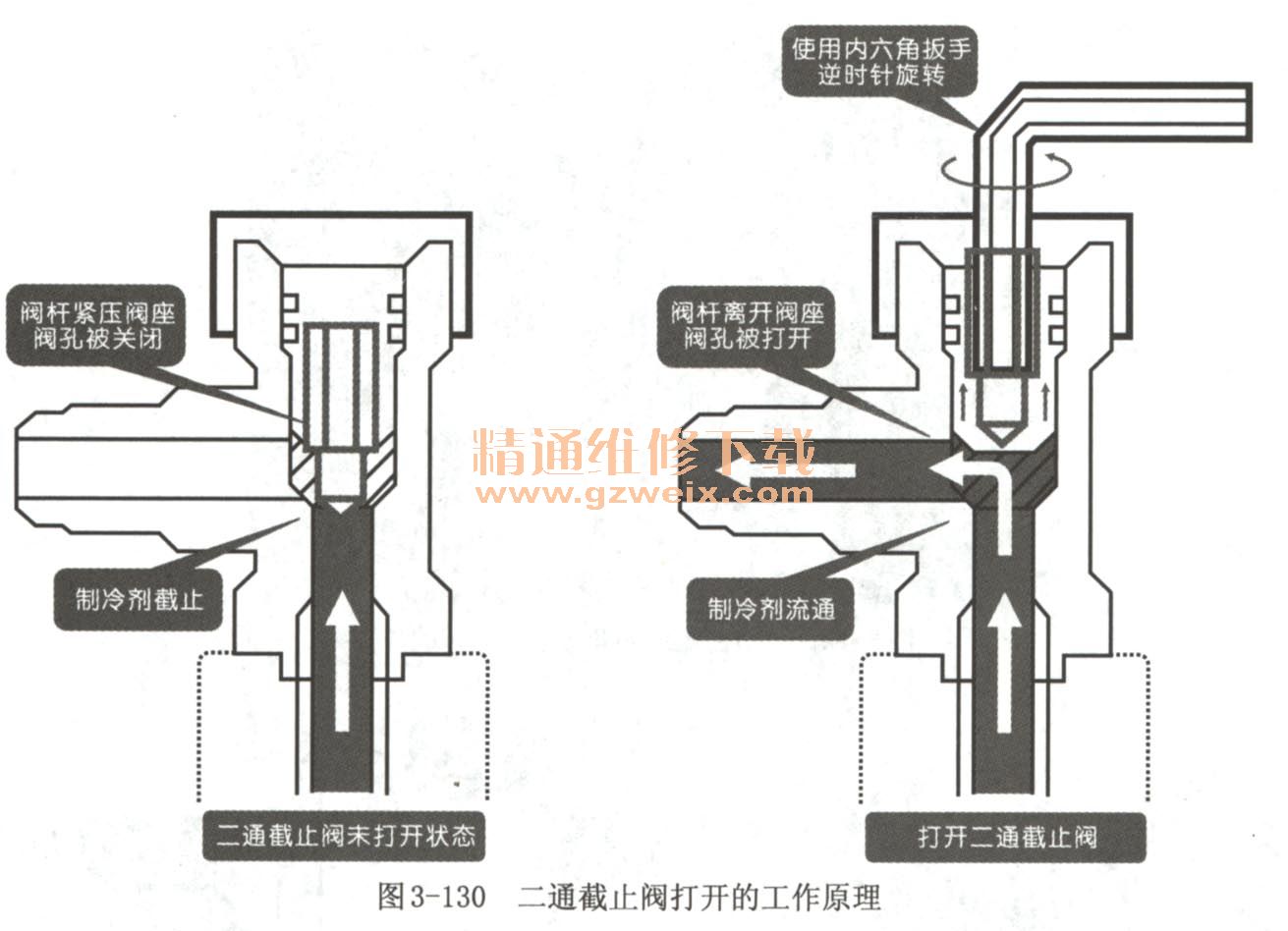

    如图3-130所示为二通截止阀打开的工作原理。变频空调器安装之前,二通截止阀处于关闭状态,将机器安装好后,用内六角扳手插入定位调整口中,然后逆时针旋转,带动阀杆上移,离开阀座,内部管路就会导通,使室外机中的制冷剂流向室内机。

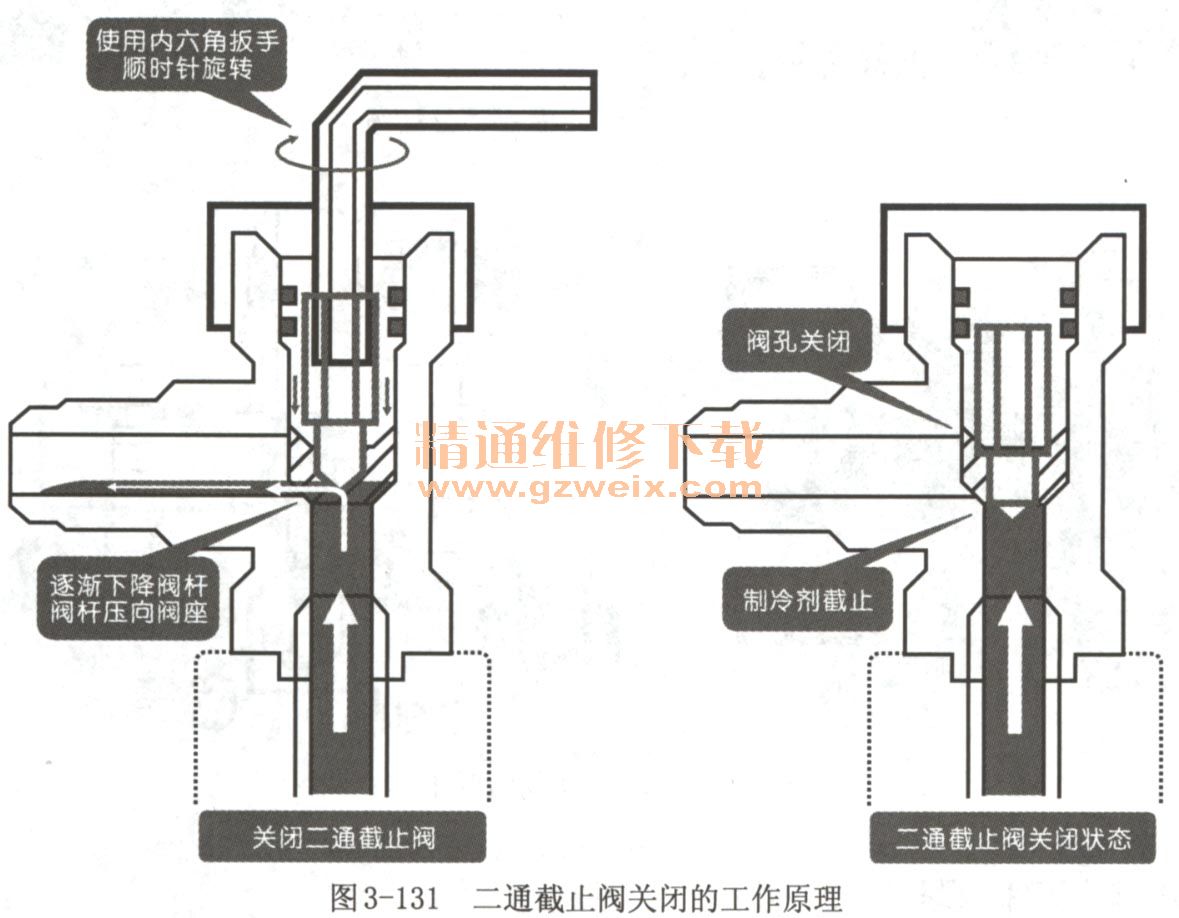

    如图3-131所示为二通截止阀关闭的工作原理。在回收完制冷剂后,要将二通截止阀关闭,使用内六角扳手插入定位调整口中,然后顺时针旋转扳手,带动阀杆下移,直到压紧在阀座上,内部管路就会关闭。

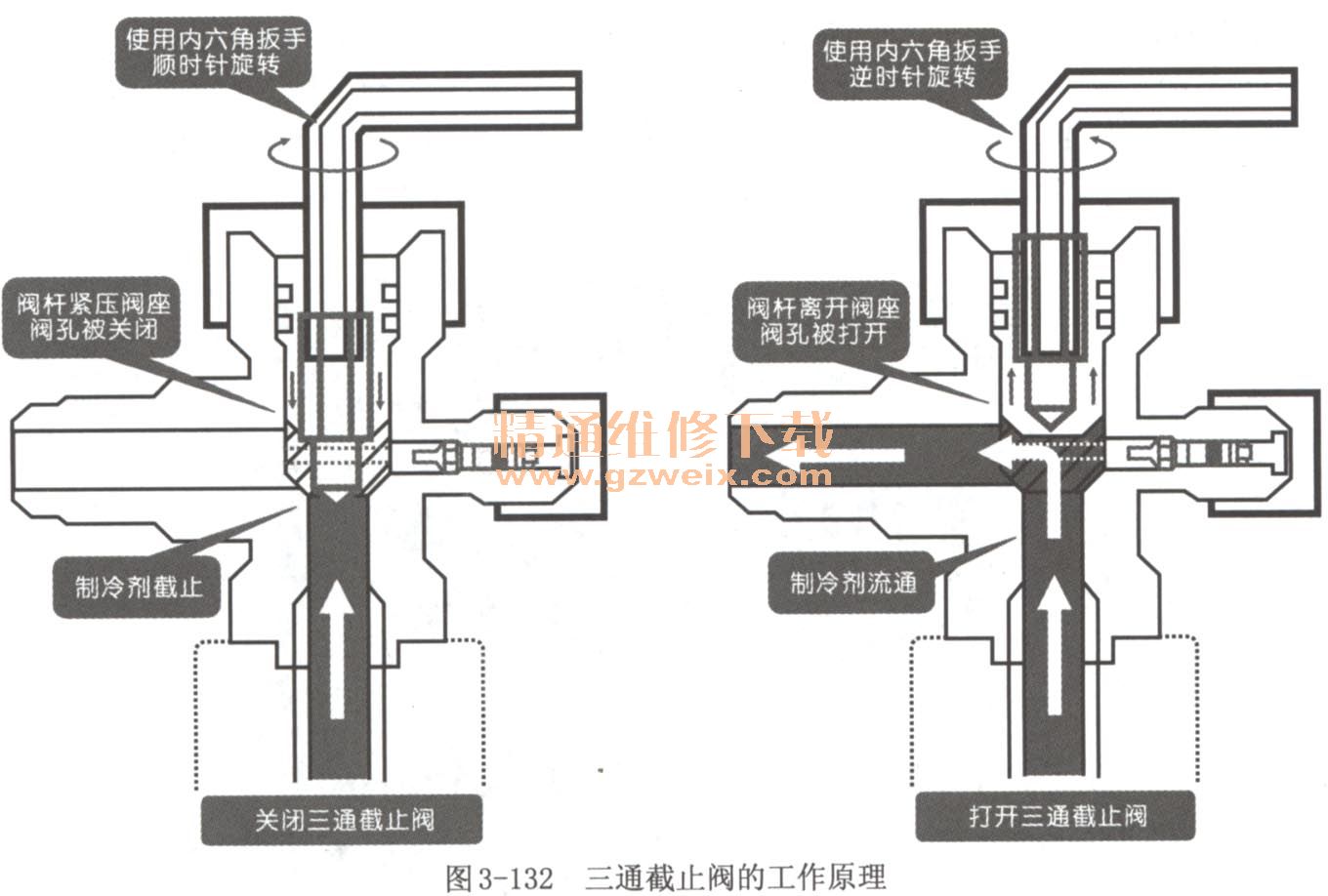

    如图3-132所示为三通截止阀的工作原理。三通截止阀与二通截止阀的工作原理基本相同,逆时针旋转扳手,三通截止阀内部的管路就会导通;顺时针旋转扳手,三通截止阀内部的管路就会关闭。

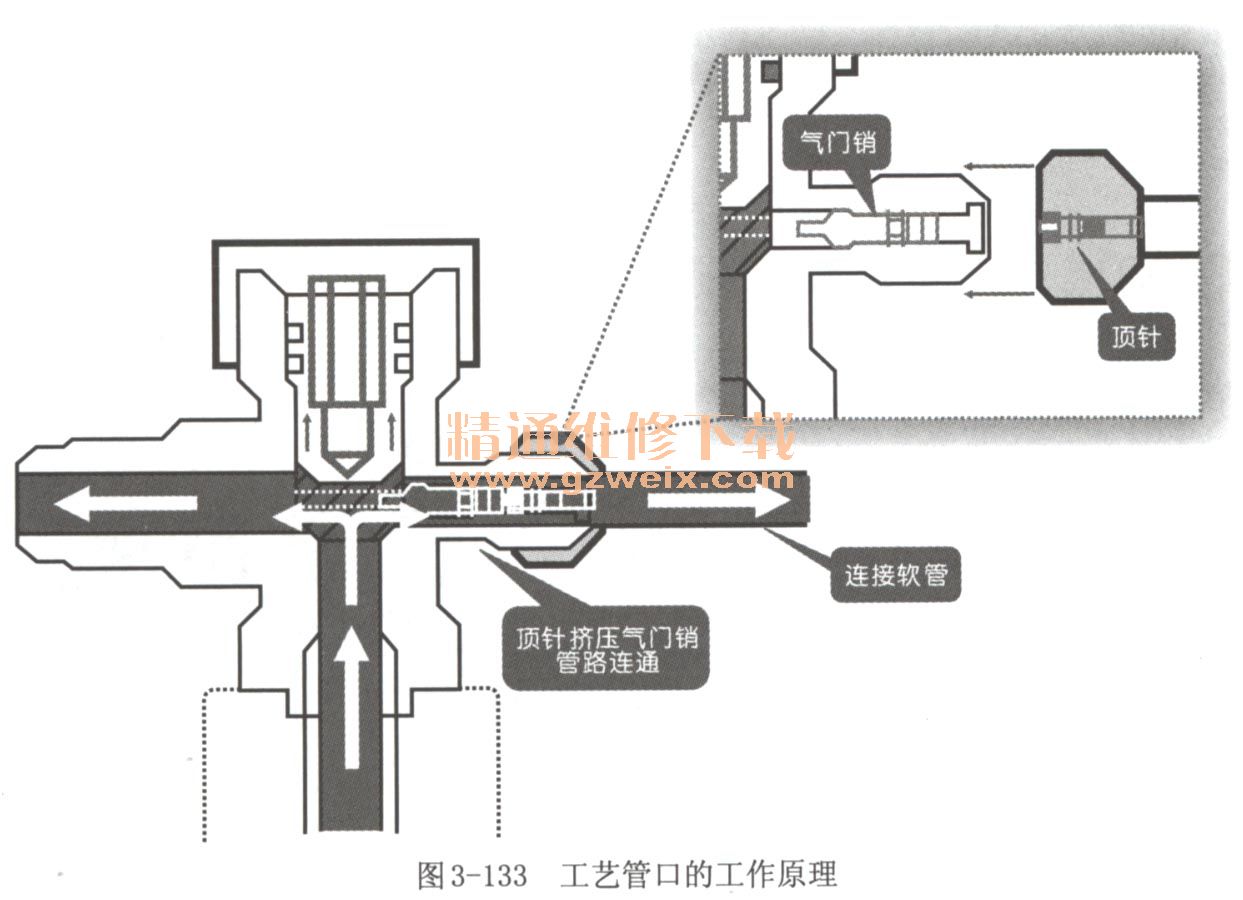

    如图3-133所示为工艺管口的工作原理。需要使用工艺管口进行抽真空、充注制冷剂等检修操作时,要使用连接阀门的连接软管,插接在工艺管口上,使阀门挤压气门销,从而使检修设备与变频空调器的制冷管路导通。

    3.4.4变频空调器截止阀的检修与代换

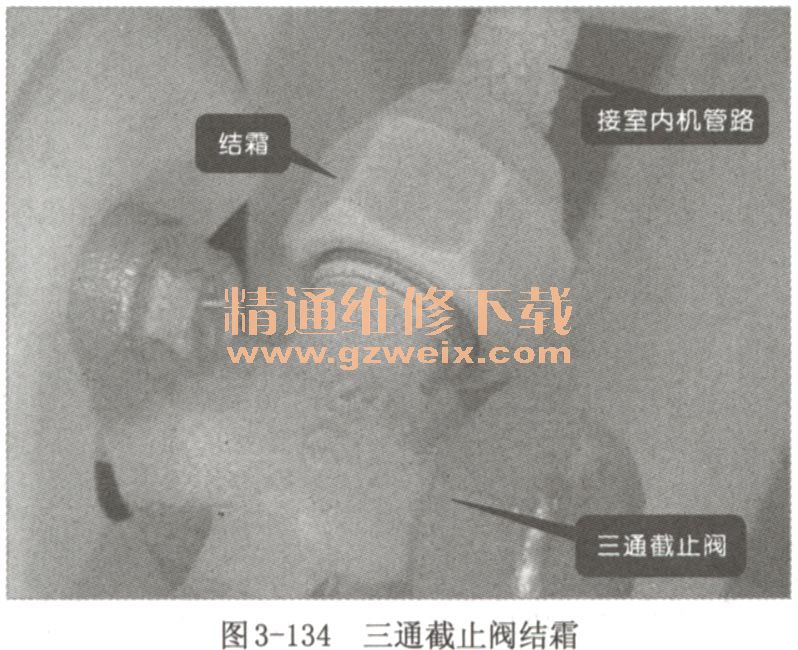

    变频空调器的截止阀发生故障的可能性很低,但在某些特殊条件下也会出现故障。例如,空调器充注制冷剂过量,会造成制冷制热效果变差,这时观察三通截止阀,会发现阀体上有结霜现象,如图3-134所示,严重时会导致三通检修表阀堵塞。空调器出现这种现象,应适当释放出一些制冷剂,使管路压力恢复正常,夏天高压正常压力为1.8~2MPa,低压正常压力.为0.45~0. 55MPa,冬天高压正常压力为1.8~2MPa,低压正常压力为0. 8MPa。

    若截止阀出现严重故障,已经影响空调器的正常使用,可使用焊接工具将损坏的截止阀焊下,再将性能良好的截止阀焊回原位置即可。
