5．1．2变频空调器电源电路的检修方法
    1.变频空调器电源电路的检修流程
    变频空调器室外机电源电路出现故障后，常导致变频空调器出现不通电、通电跳闸、不开机、室外机不工作、变频压缩机不运转等故障。
    检修变频空调器电源电路时，可先对变频空调器进行通电检查，通过通电后变频空调器的故障现象，重点检查变频空调器室内机、室外机的电源电路。如图5-17所示为变频空调器的电源电路检修流程。

    2.变频空调器电源电源电路的检修方法
    对于变频空调器电源电路的检修主要有以下几处重点检测部位，下面我们将以海信KFR-35GW/06ABP变频空调器为例进行介绍。
    （1）室内机电源电路的检测方法
   检查变频空调器室内机电源电路是否出现故障，可重点对室内机电源电路的输入电压、输出电压及其构成元器件进行检测。

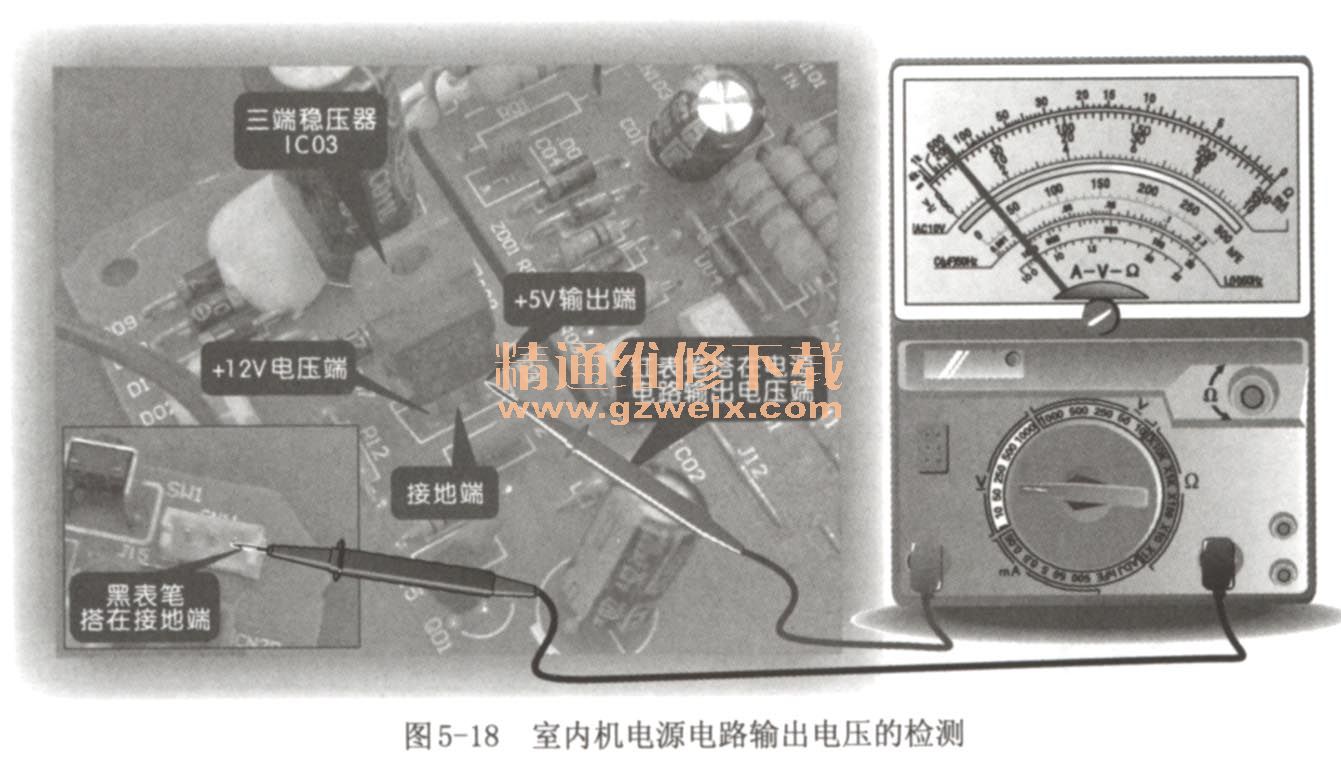

    ①将变频空调器通电，使用万用表调整至DC 50V挡，黑表笔搭在接地端，红表笔分别检测室内机电源电路＋12V、+5V输出电压，如图5-18所示。

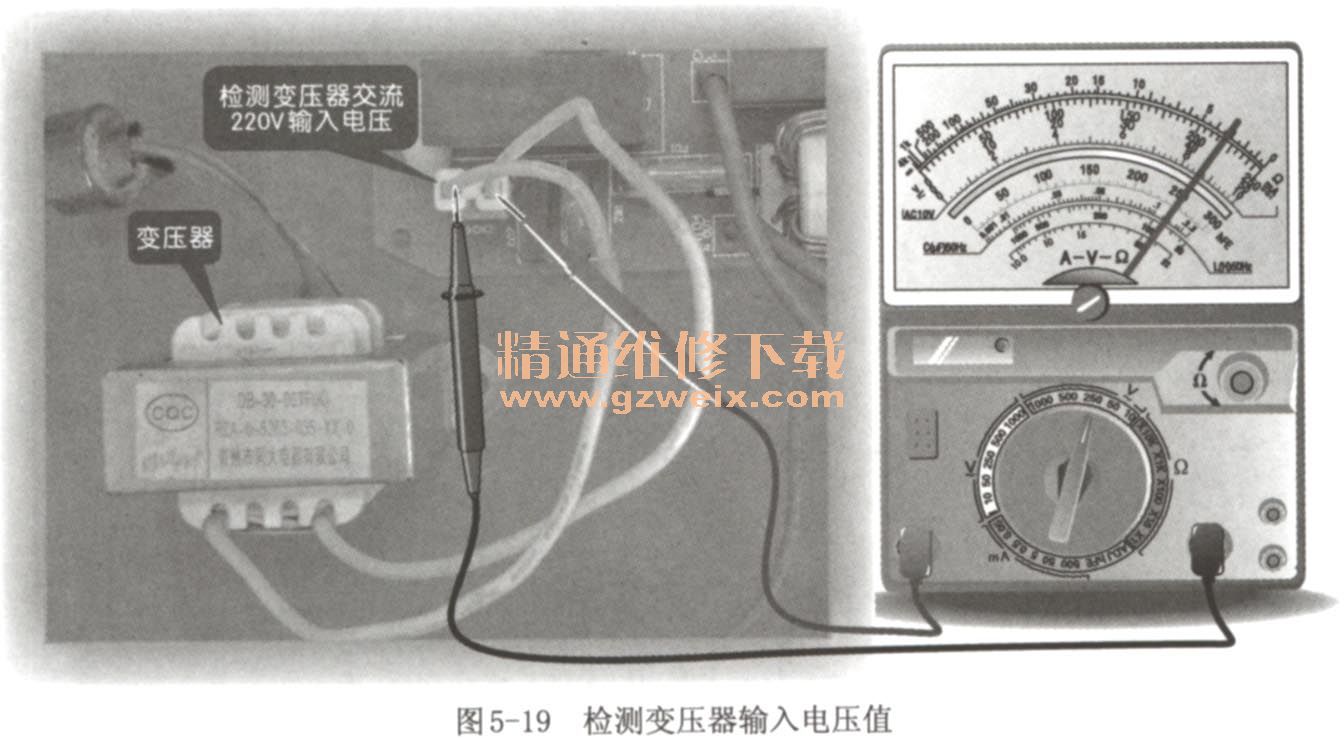

    ②若测得输出＋12V电压正常，而＋5V输出电压不正常，则说明三端稳压器工C03损坏。若输出电压均不正常，则应重点检测变压器的输入、输出电压。如图5-19所示，将万用表调整至AC 250V，红黑表笔分别搭在变压器的输入端，即可测得变压器输入电压值。

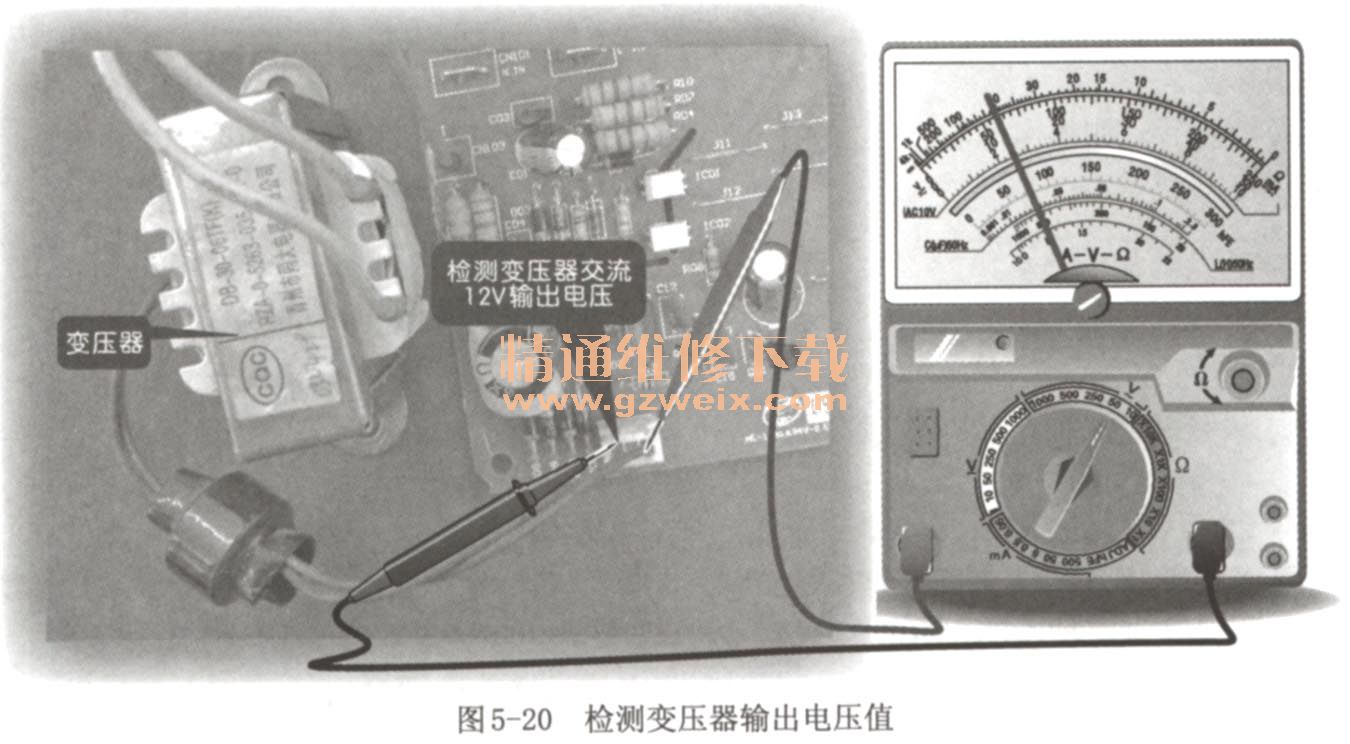

    变压器输入电压正常，再将万用表调整至AC 50V挡，检测变压器的输出电压值是否正常，如图5-20所示。若输出电压正常，应可以测得交流12V左右的电压值，若测得电压远小于变压器正常情况输出的电压，则说明该变压器已经损坏。

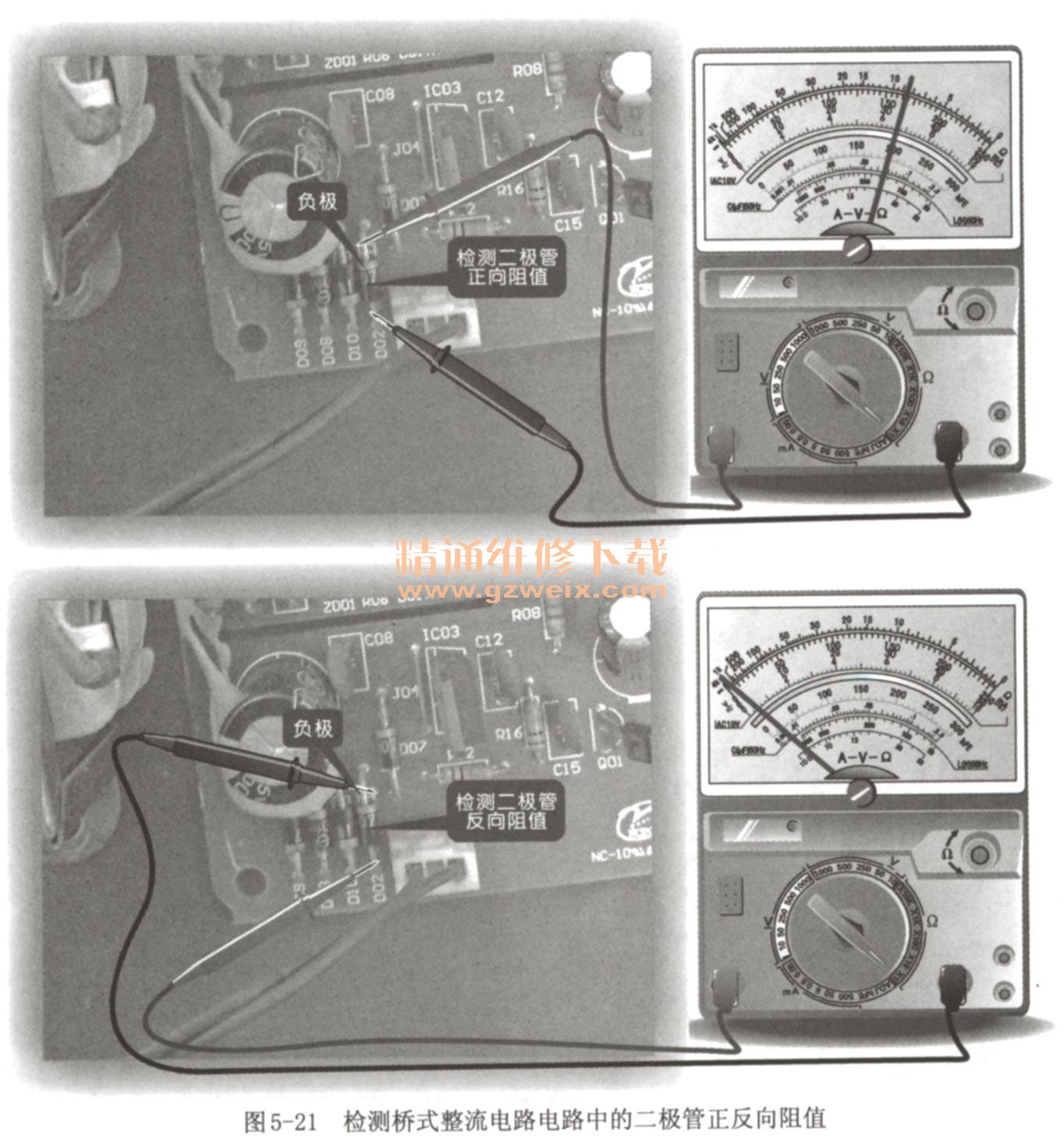

    ③测得变压器输出电压正常，则应检测桥式整流电路是否正常。将变频空调器断电后，将万用表调整至“R×1”欧姆挡，分别检测桥式整流电路中的整流二极管（D02、D08～D10）的正反向阻值，如图5-21所示。正常情况下，整流二极管的正向阻值为8.5Ω左右，反向阻值为无穷大。若测得正反向阻值之间的阻值相差极小，则说明二极管已经损坏。

    经检测后，测得电源电路主要元器件无损坏，则应对内部的电阻、电容、电感等元器件进行检测。
    关键提示：过流保护电路的检测方法

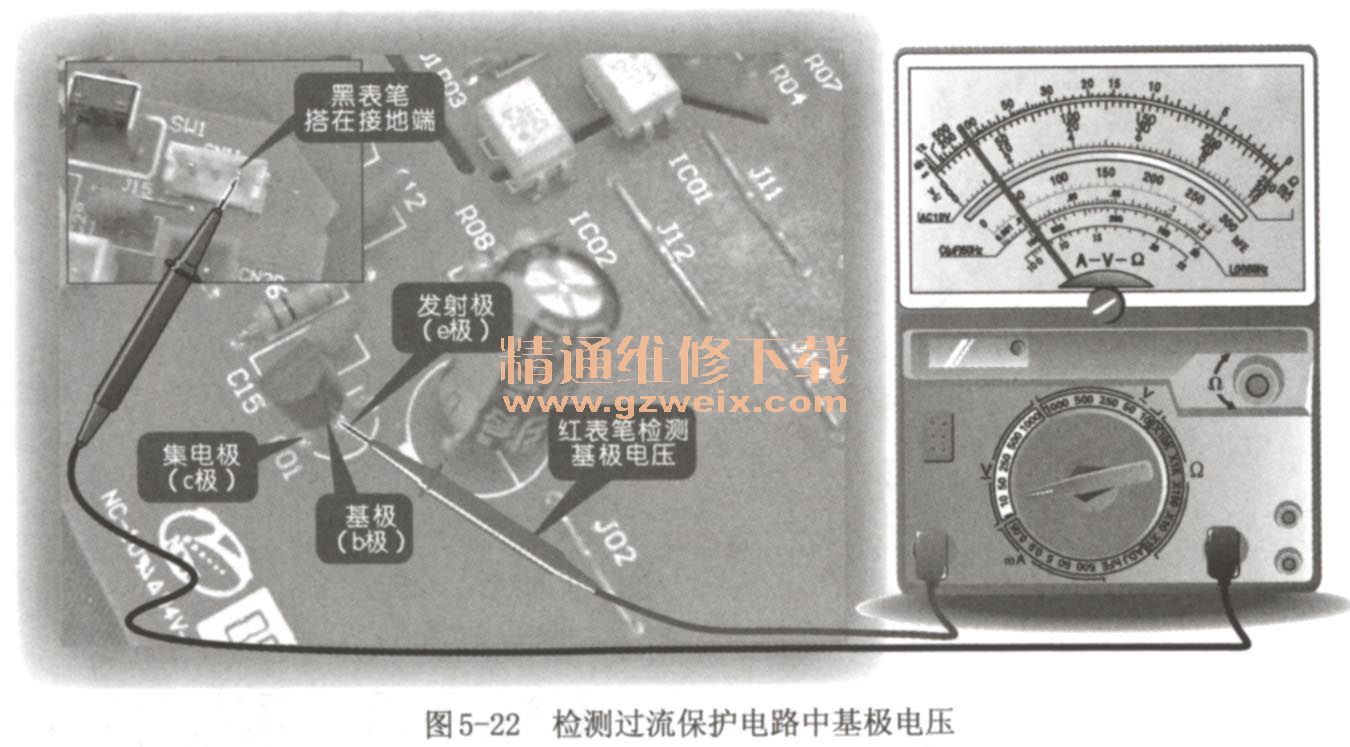

    若检测电源电路正常，可对室内机的过流保护电路进行检测。检测时，可将室内机通电，检测过流保护电路的基极电压，如图5-22所示。

    若测得过流保护电路中晶体三极管基极（b极）电压大于0. 7V，则说明该变频空调器室内机进入保护状态，可重点对过流保护电路中的元器件进行检测。
    （2）室外机电源电路的检测方法
    变频空调器室外机的电源电路出现故障后，可分别对其桥式整流堆、电抗器、滤波电容、滤波器、开关电源电路等进行检测。

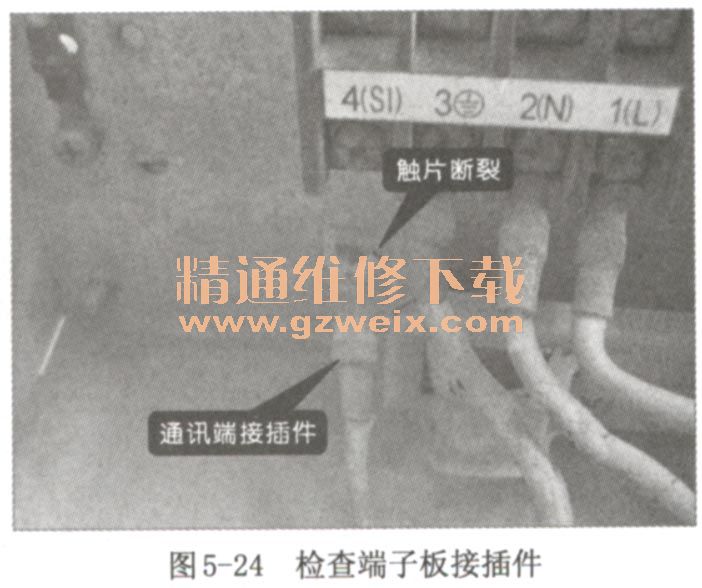

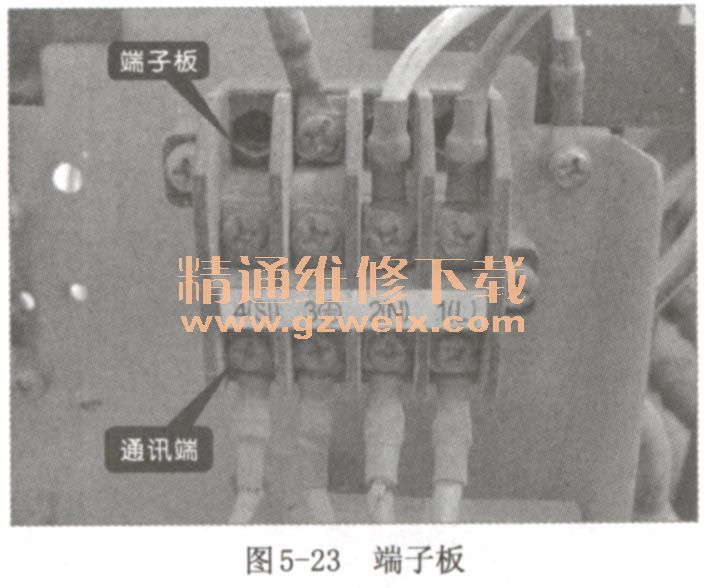

    ①初步检查电源电路故障检查电源电路前，可先对室外机的端子板进行检查。如图5-23所示为变频空调器连接室内机、室外机的端子板。当变频空调器室内机与室外机供电异常时，可对端子板上的连接插件进行检查。检查室内机端子板上的接插件无异常时，应对室外机的端子板进行检查。将通讯端接插件的螺钉拧松后，可取下接插件检查，如图5-24所示，发现室外机端子板上通信线路的接插件损坏，需将其更换。

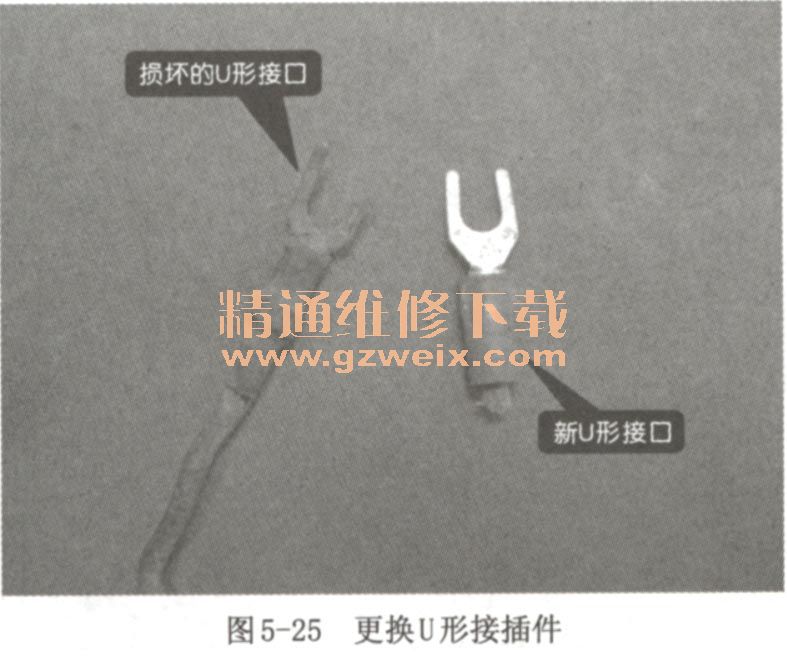

    由于端子板上室内机、室外机线路连接的插接件为U形接插件，因此在更换时，最好使用与原接插件大小相同的接插件进行代换，如图5-25所示。

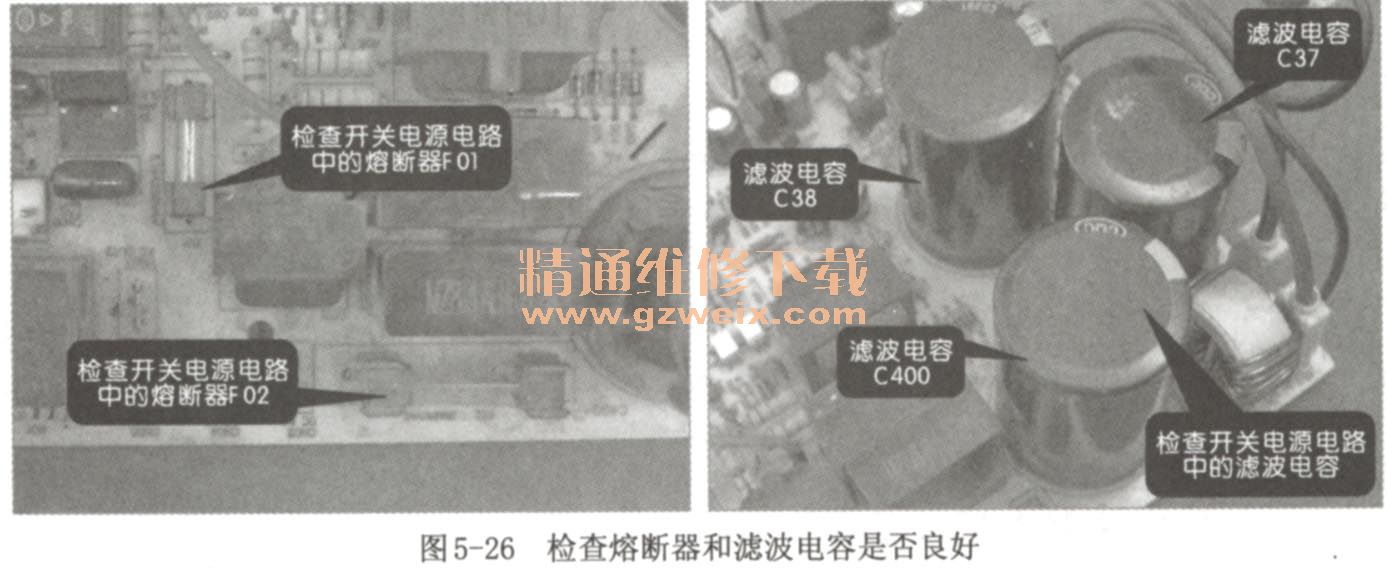

    若经检查线路连接良好，此时，可重点检查电源电路中的熔断器、滤波电容是否良好，如图5-26所示，若熔断器良好，则应检测开关电源电路的输出电压。若熔断器烧坏，则需检查端子板上的连接线路是否良好。

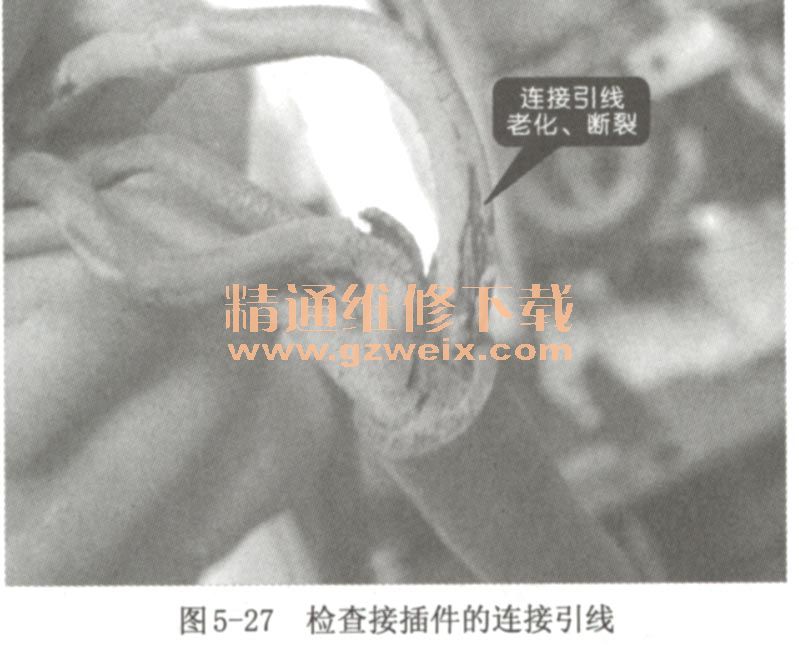

    检查端子板上的连接引线时，可通过检查其外部的漆包线是否良好，以判断连接引线是否有短路性故障，如图5-27所示。经检查，发现连接引线严重老化，引线内部的铜丝断裂。这时就要将接插件及其导线进行更换，以防止在通电过程中，变频空调器出现短路的故障。

    ②桥式整流堆的检测方法
    检测桥式整流堆时，可将室外机通电，检测桥式整流堆的输入、输出电压，判断桥式整流堆是否损坏。将万用表调整至AC 250V挡，红黑表笔任意搭在桥式整流堆的输入端，如图5-28所示。正常情况下，其输入电压应为交流220V，若输入电压异常说明其输入端元件有损坏。

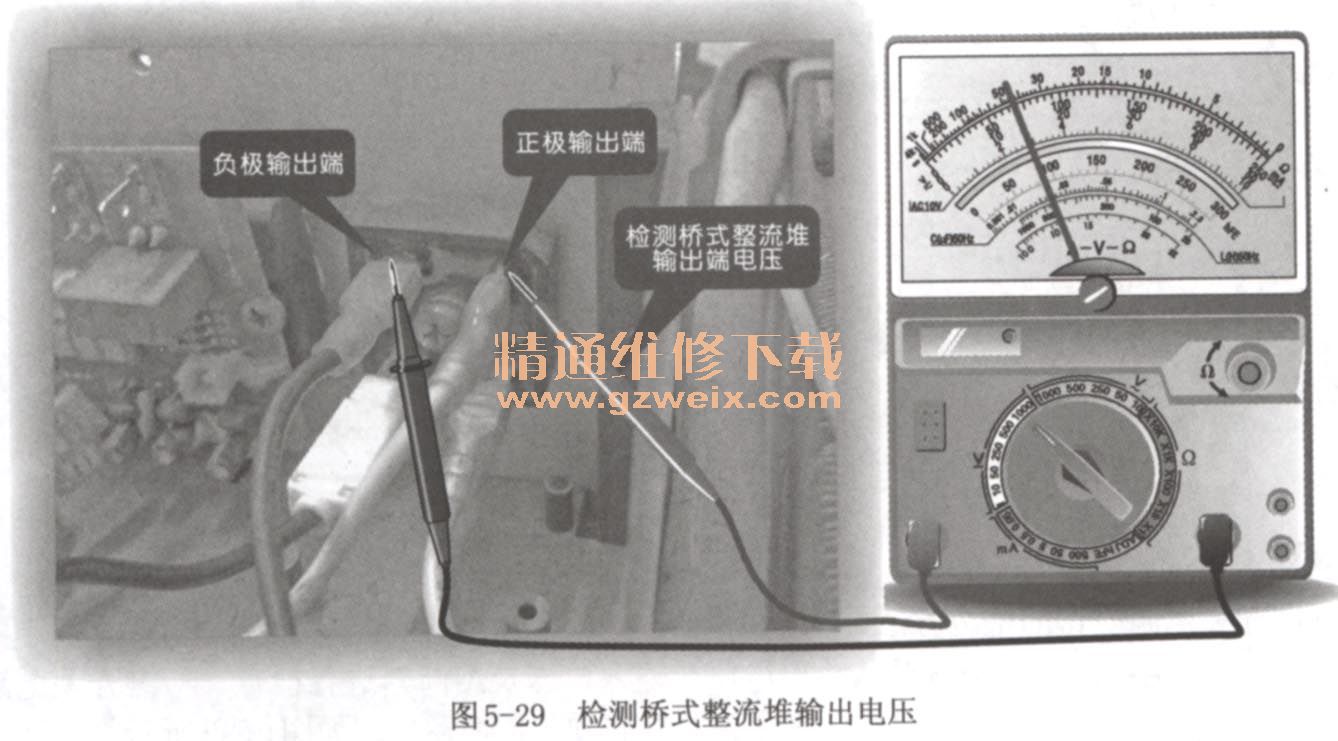

    若测得其输入端电压为交流220V，应将万用表调整至DC 1000V挡，检测桥式整流堆的输出电压。如图5-29所示，黑表笔搭在负极输出端，红表笔搭在正极输出端，测量其输出电压。正常情况下，其输出电压为270～300V左右。若测得输出电压极低或为0，说明桥式整流堆已经损坏。

    ③滤波器的检测方法
    滤波器出现故障后，往往导致室外机工作不稳定或产生不工作故障。检测时，应重点检查滤波器的输入、输出电压判断故障点。

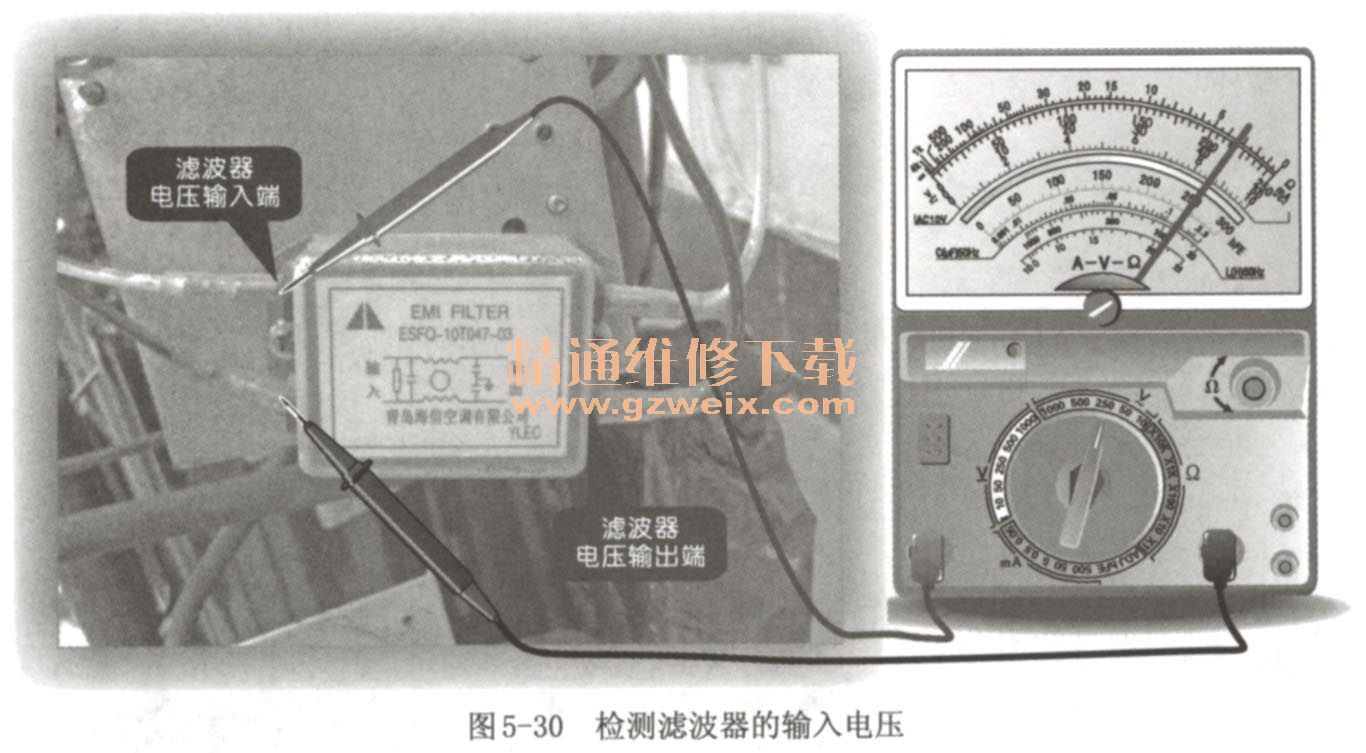

    将室外机通电后，将万用表调整至AC 220V挡，检测滤波器的输入电压，如图5-30所示。室外机通电正常情况下，滤波器的输入端应可以测得交流220V的电压值，若无电压值，应重点检查端子板的连接情况或室内机控制电路部分。

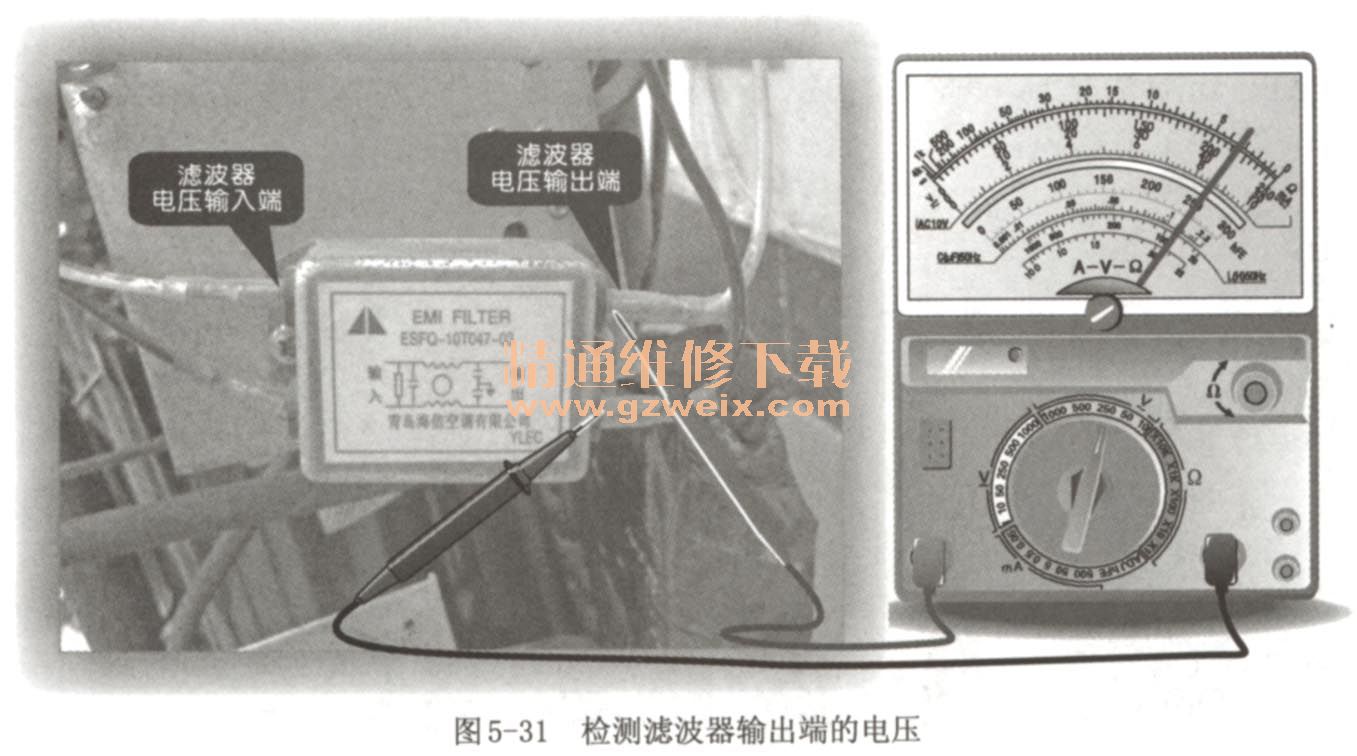

   经检测滤波器的输入电压正常，可将万用表表笔分别搭在滤波器的输出端，如图5-31所示。滤波器正常时，在其输出端可以测得交流220V电压值，若测得电压值偏低或无电压输出，说明滤波器损坏。

    ④开关电源电路的检测方法

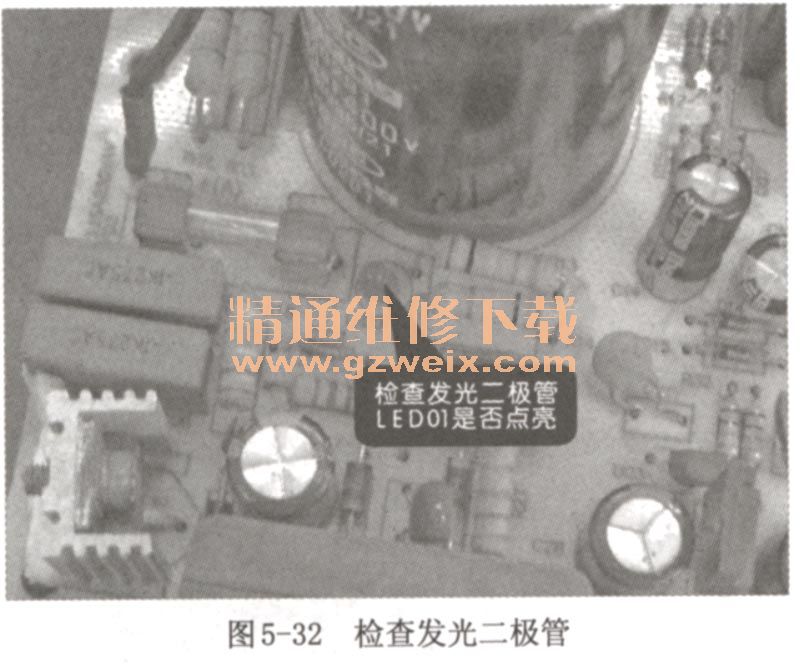

    开关电源电路出现故障应对其输出电压、输入电压及熔断器进行检查。检测开关电源电路时，可先检查开关电源电路中的发光二极管LEDO1是否发光，如图5-32所示。若发光二极管发光说明开关电源电路的＋300V输入正常。

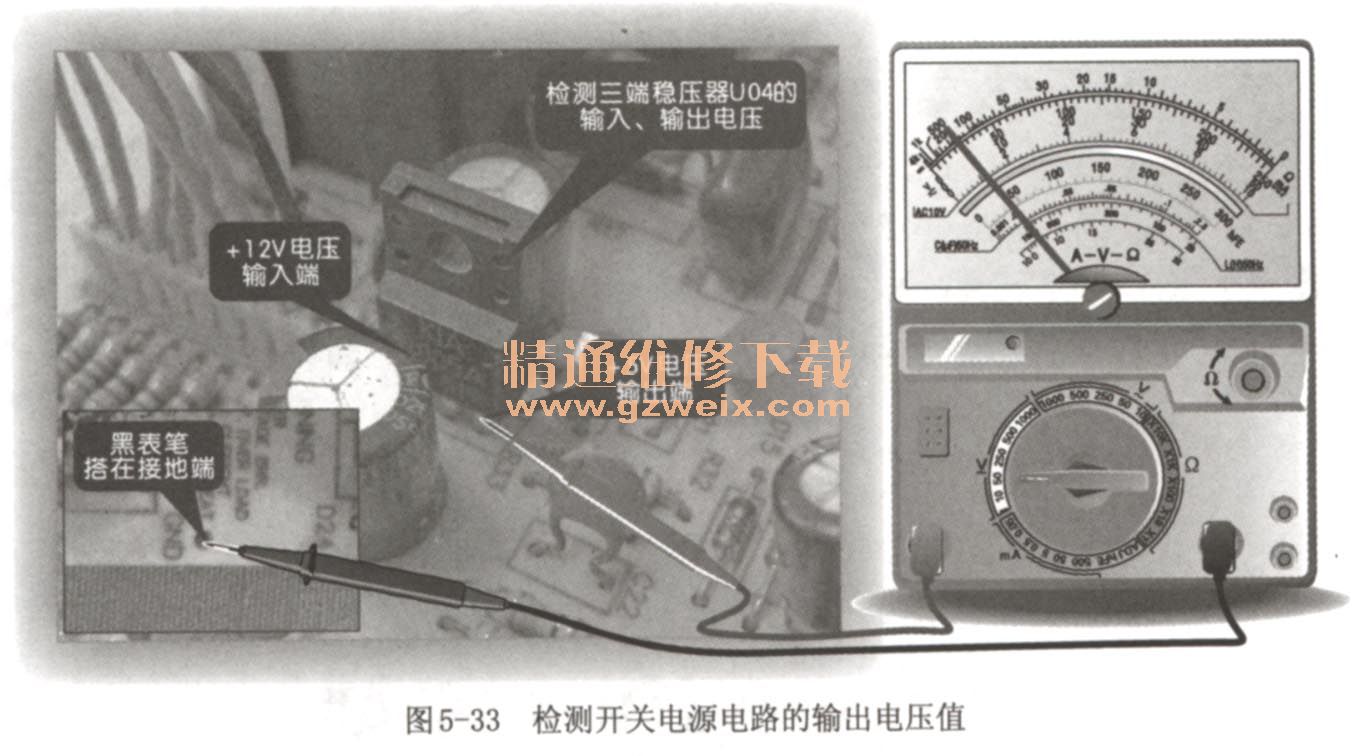

    检测开关电源电路的输出电压时，可将万用表调整至DC 50V挡，分别检测其＋12V、+5V电压值，如图5-33所示。若测得其＋12V电压输出正常，而+5V电压输出不正常，说明开关电源电路中的三端稳压器U04损坏。若测得输出电压均正常，则说明发光二极管损坏。

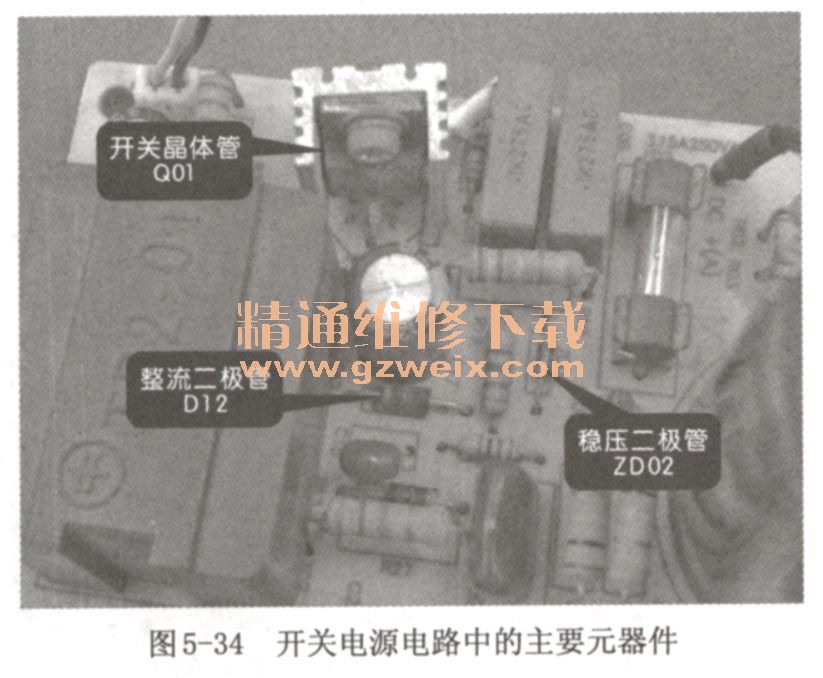

    若无电压输出则应重点检测开关电源电路中的开关晶体管QO1、稳压二极管ZD02、开关变压器等元器件是否损坏，如图5-34所示。
