2．2变频空调器的故障分析与故障检修流程
    变频空调器损坏后，需对故障现象分析后，再遵循相应的检修流程，排除变频空调器的故障。
    2．2．1变频空调器的故障分析
    变频空调器出现故障应根据其故障现象分析是否为制冷管路故障，或电气系统出现故障，再针对故障范围依次排除故障原因。
    1.不制冷故障分析
    变频空调器利用室内机接收室内环境温度传感器送入的温度信号，判断室内温度是否达到制冷要求，并向室外机传输控制信号，由室外机的控制电路控制四通阀换向，同时驱动变频电路工作，进而使压缩机运转，制冷剂循环流动，达到制冷的目的。
    变频空调器出现不制冷的故障时，应先采用观察法观察变频空调器是否制热，若制热则应检查变频空调器的四通阀和室内温度传感器。

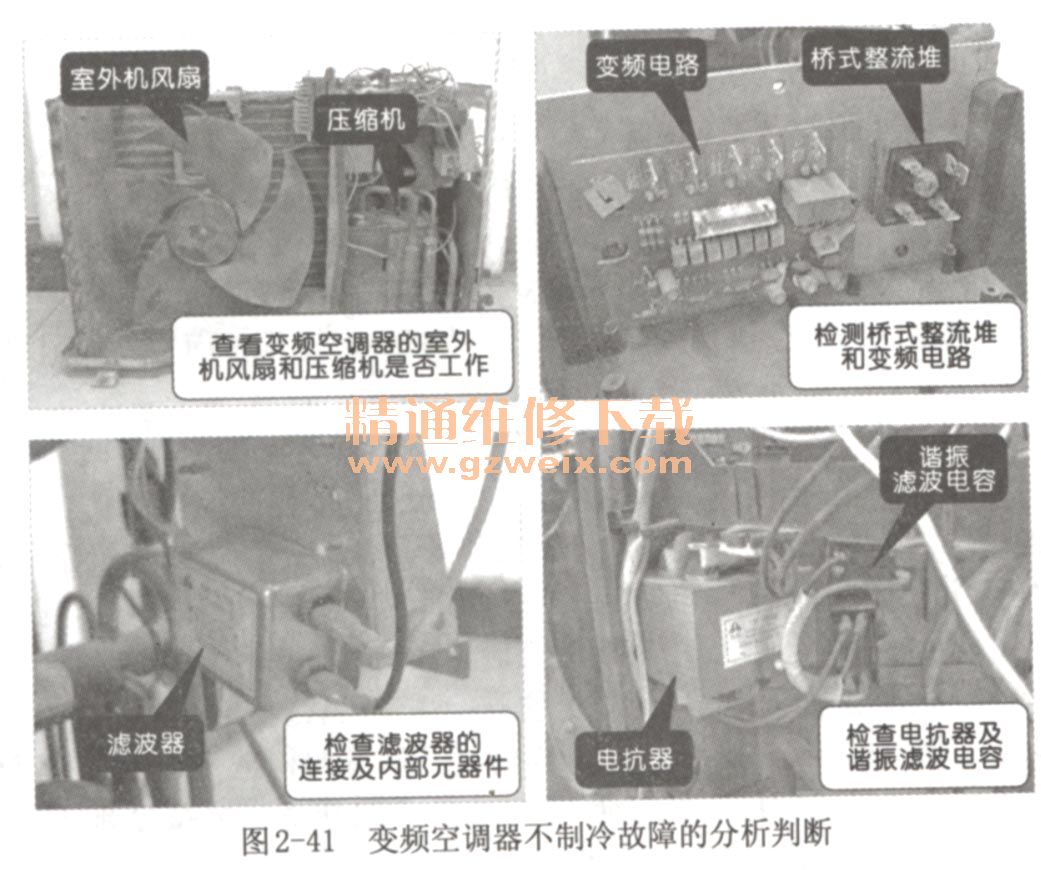

    若不制冷也不制热则应检查变频空调器的室外机是否工作，室外风扇是否运转、压缩机是否启动。经检查压缩机不启动，则需对变频空调器室外机的变频电路、桥式整流堆、电抗器、滤波电容、电感线圈、变频压缩机进行检查，如图2-41所示。

    若经检查后，变频空调器室外机工作，压缩机运转，则需采用倾听法听制冷剂的流动声是否良好，若无流动声，则需采用测压法检测变频空调器的制冷剂压力是否正常。
    2．不制热故障分析
    变频空调器的制热工作同样是由室内温度传感器检测室内温度情况，并由室内机控制电路对室外机进行控制，由室外机控制四通阀切换，使变频空调器进入制热模式。当变频空调器出现不制热故障时，应先检查是否制冷，若制冷，则应重点检查室内温度传感器和四通阀。若变频空调器也不制冷，则其检查部位与不制冷故障相同。
    3．制冷／制热效果差故障分析

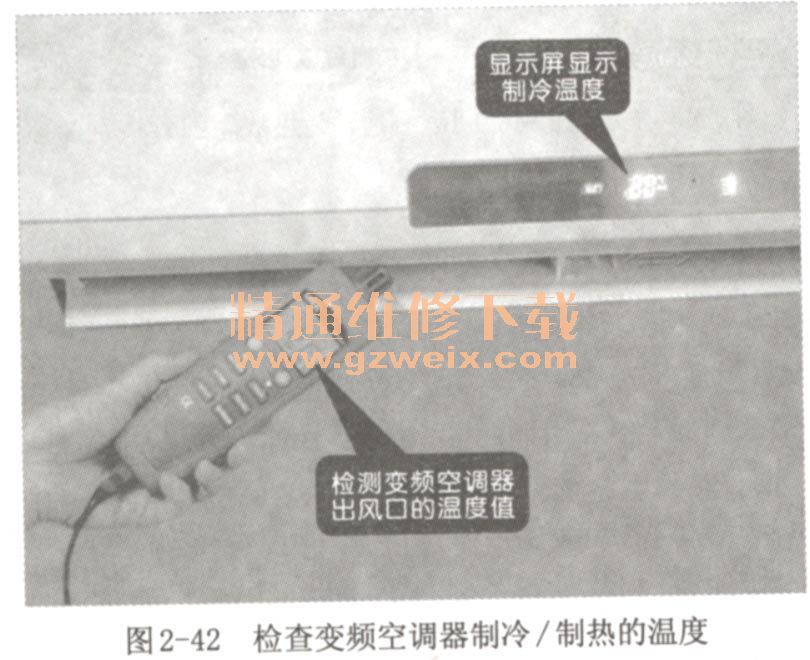

    变频空调器制冷／制热效果差的故障，先检查变频空调器导风板的开启情况和过滤网的清洁状况，再将变频空调器运行1一2小时后，检查变频空调器出风口的温度和室内的环境温度，若温差较小，则说明变频空调器正常，如图2-42所示。

    若检查后，温差较大，则说明变频空调器的制冷／制热效果不良。此时，应检查室外机截止阀处是否有结霜现象，若存在结霜现象，则说明制冷管路出现堵塞现象，应对管路进行清洁操作。
    若管路无堵塞情况，此时，再检查变频空调器的制冷剂压力，不同制冷模式下的压力值可参考表2-1。若压力偏低，可通过充注制冷剂排出故障；若压力偏高，则应放出一部分制冷剂。
    在排除制冷管路引起的原因后，变频空调器制冷／制热效果依旧不良，则应重点检查变频空调器的温度传感器、室内风扇组件的工作情况、压缩机的启动电流等是否正常。
    4.间歇制冷／制热故障分析
    变频空调器出现间歇制冷／制热的故障，往往是由于压缩机间歇工作所导致的。检查时，应先检查变频空调器的功率及工作面积，再对变频空调器间歇制冷／制热的故障进行检修。
    例如，在6平方米左右的室内，使用KFR-26GW/27FBPC的变频空调器，在其制冷（或制热）过程中，当室内达到了设定的温度后，室内机出风正常，而室外机停机，当温度上升（或下降）后，室外机又开始运转工作。
    根据上述问题的分析，可知该变频空调器的工作功率为：2. 6kW，使用面积为6平方米，然而该空调器在正常使用的情况下，可以在20平方米的空间内工作。由此可知，该变频空调器无故障。出现此种现象是因为空调器的最低制冷量已经供过于求，由于房子面积太小，当变频空调器达到设定温度后，变频空调器已经无法感知±0.5℃的温差，此时，室内会长时间处于恒定的温度下，变频空调器便自动控制室外机停机。而当温度再次升高（或降低）后，即温差较大时，室外机便开始工作运转。

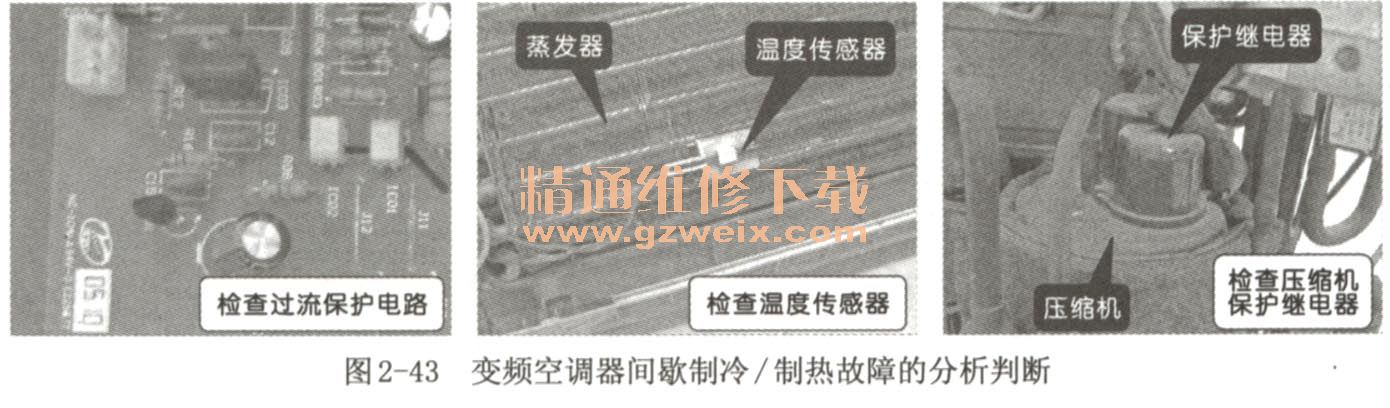

    经检查变频空调器的间歇制冷／制热工作时，其制冷面积正常，则应重点检查变频空调器的各个温度传感器、压缩机的保护继电器、过流／过压保护电路等部分。如图2-43所示为变频空调器间歇制冷／制热故障的分析判断。

    5．不通电故障分析
    变频空调器工作时，由输入端为其提供交流220V工作电压，经过电源电路降压、整流处理后，再为控制电路、温度检测电路等提供工作电压。
    当变频空调器出现不通电的故障时，可先检测其交流输入电压AC 220V是否正常，若交流电压正常，则需检测电源电路的输出电压是否正常，若输出电压不正常，则应重点检测变频空调器的电源电路。

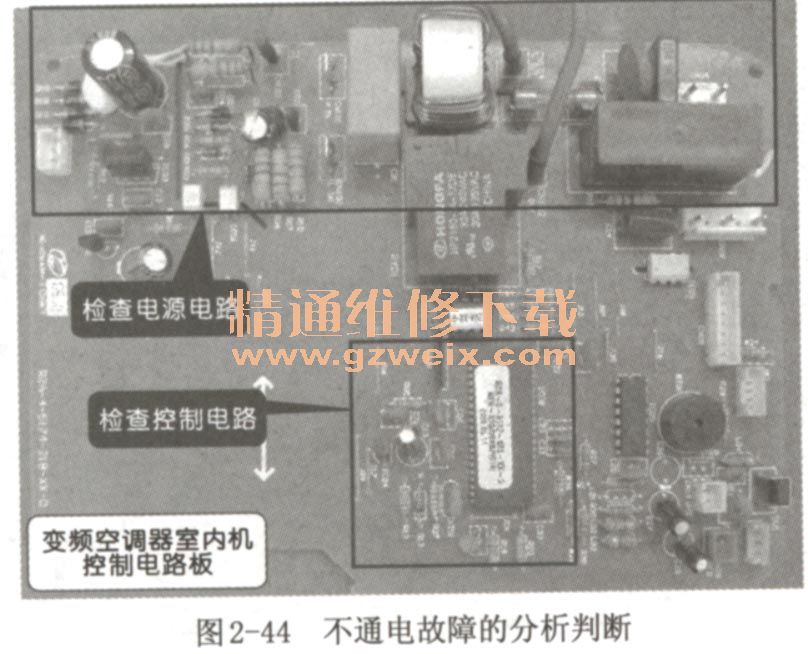

    确定电源电路正常后，则需对变频空调器的控制电路进行检测，重点可检测控制电路中的复位电路、晶体谐振电路和微处理器控制部分，如图2-44所示。

    6．通电跳闸故障分析
    通电跳闸往往是由于变频空调器出现短路故障，从而导致线路中的漏电保护器动作，切断电源。这种情况可先检查变频空调器的熔断器是否良好，如图2-45所示。

    7．运行待机故障分析
    变频空调器启动后，会由保护电路对其电流、电压等进行检测分析，当变频空调器过流或过压后，系统会自动进入保护状态，从而导致变频空调器启动后出现运行待机故障。

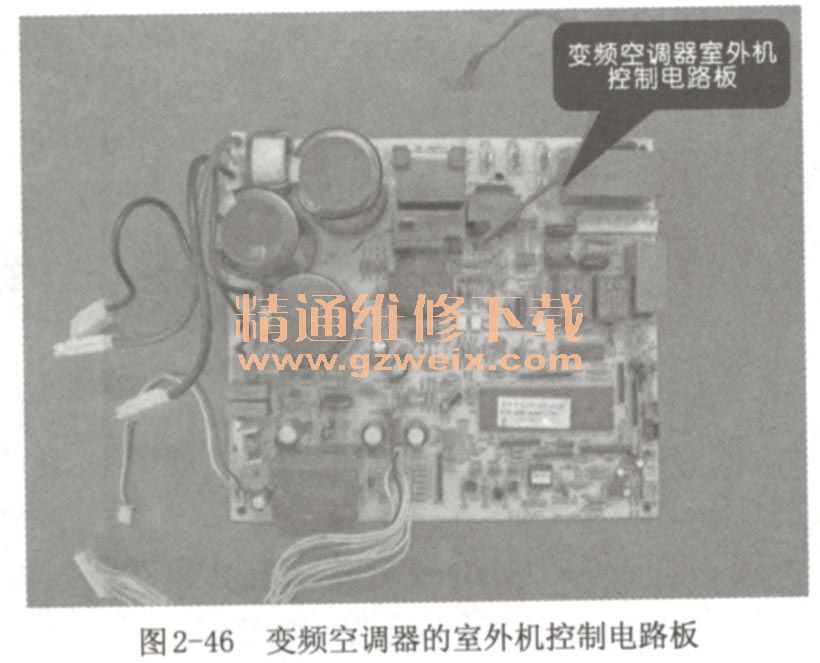

    当变频空调器出现运行待机或启动待机等故障时，应重点对其过流、过压保护电路等进行检修，如图2-46所示为变频空调器的室外机控制电路板。

    8．显示故障代码故障分析

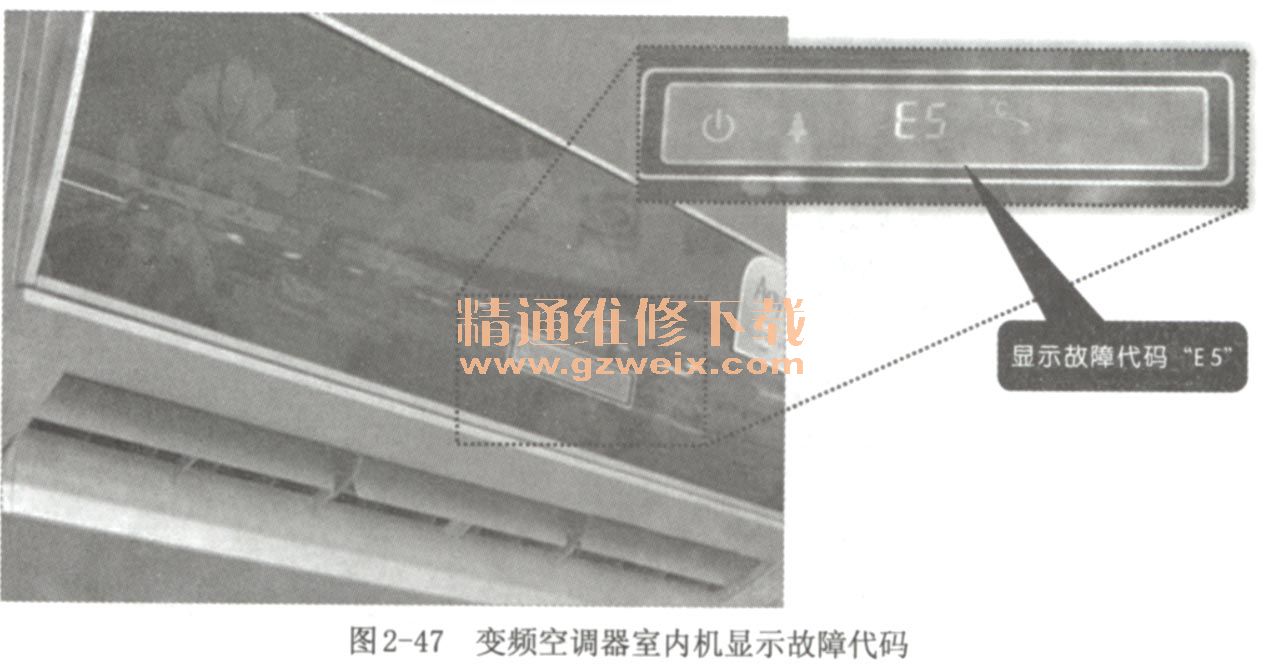

    变频空调器室内机和室外机控制电路中，都设有自动分析故障的电路，并将其检测后的信息通过故障代码的形式体现出来，如图2-47所示。

    9.其他故障的分析
    变频空调器在工作过程中除了上述故障外，在检查时，应尽量避免引起变频空调器出现其他的故障，例如，室内机风扇间歇运转、空气清洁功能失常、变频空调器漏水、工作有噪声等情况。
   （1）室内机风扇间歇运转故障分析
    室内机风扇间歇运转的故障，会引起变频空调器在工作过程中出现忽冷忽热的现象，由于室内机风扇主要是由其驱动电路进行控制，由此在检修时，应重点对其驱动电路进行检修。
   （2）空气清洁功能失常

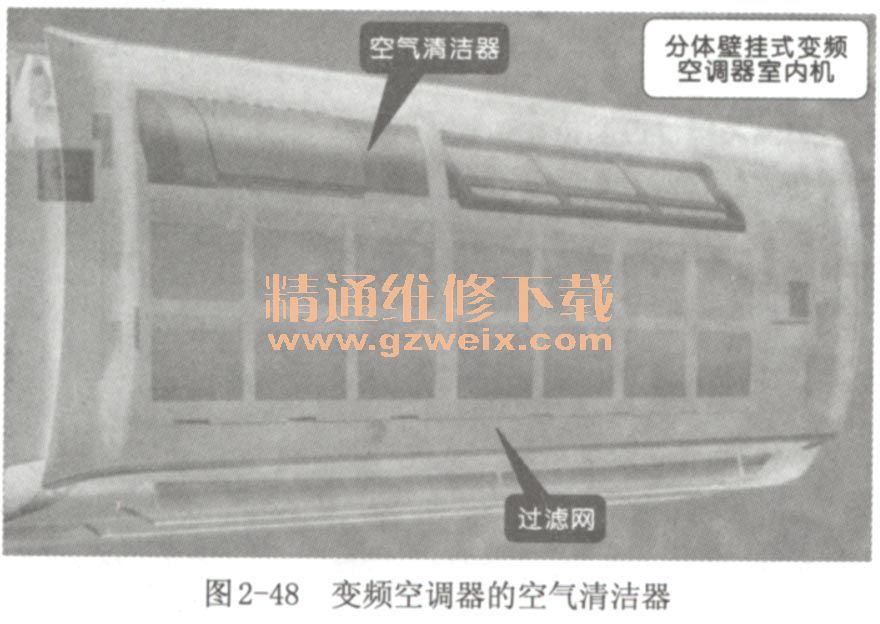

    变频空调器的空气清洁功能是由负离子发生器或空气清洁器实现的，一般情况下在使用变频空调器的过程中，很难判断其空气清洁功能是否正常。若怀疑该功能失常后，可重点对其工作电压、电阻等进行检测，如图2-48所示为变频空调器的空气清洁器。

   （3）变频空调器漏水

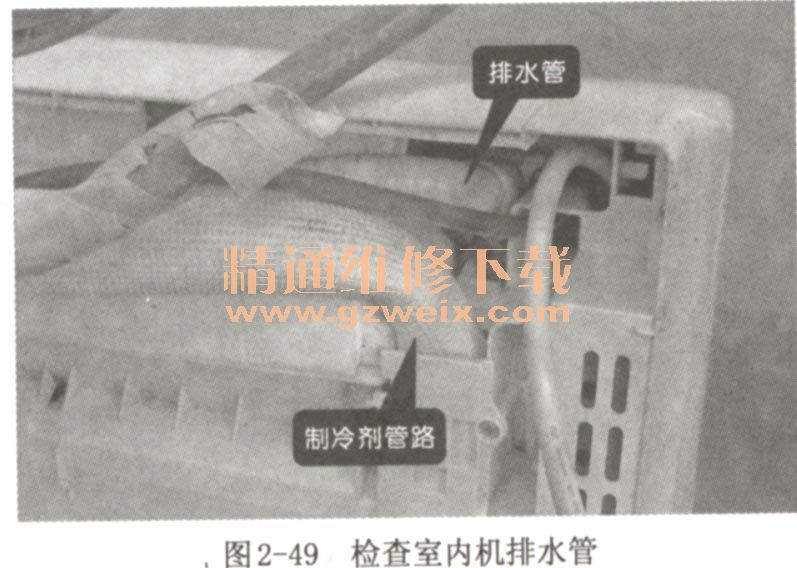

    变频空调器在使用过程中出现漏水故障：室内机漏水、室外机漏水。变频空调器出现漏水故障时，可重点检查空调器的接水盘、室内机排水管、蒸发器位置、制冷剂不足等导致变频空调器出现漏水的情况，如图2-49所示为检查变频空调器室内机排水管的连接情况。

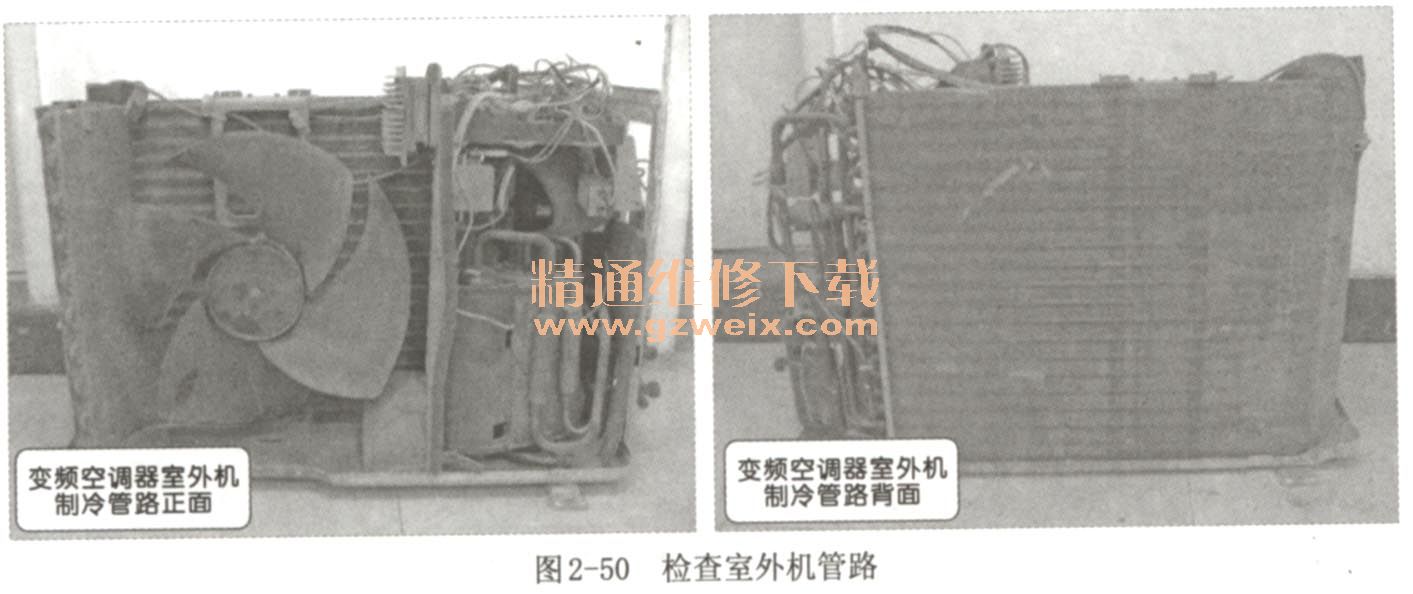

    室外机出现漏水的情况表现为室外机的外壳有漏水情况，在检查时，可重点检查室外机的管路部位是否出现“沙眼”的情况，如图2-50所示。

   （4）变频空调器运行有灰尘

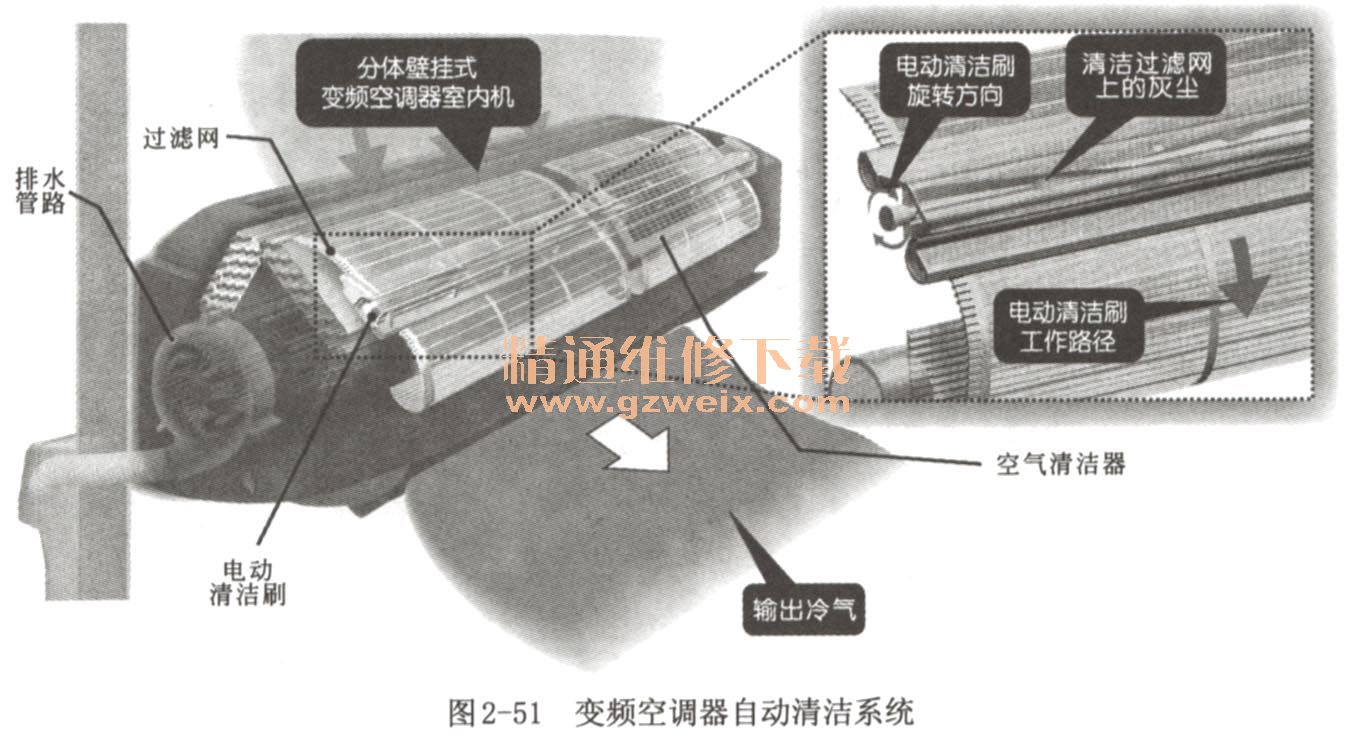

    变频空调器若带有自动清洁系统，正常情况下，便自动对过滤网进行清洁，如图2-51所示。如果此类变频空调器出现启动有严重灰尘情况，可重点检查变频空调器的自动清洁系统。
