4．2变频空调器管路部分的加工与检测方法
    4．2．1变频空调器管路的加工方法
    变频空调器管路的加工方法有切管和扩管两种，这是在管路检测过程中常用到的加工方法。
    1.切管技能
   （1）切管工具

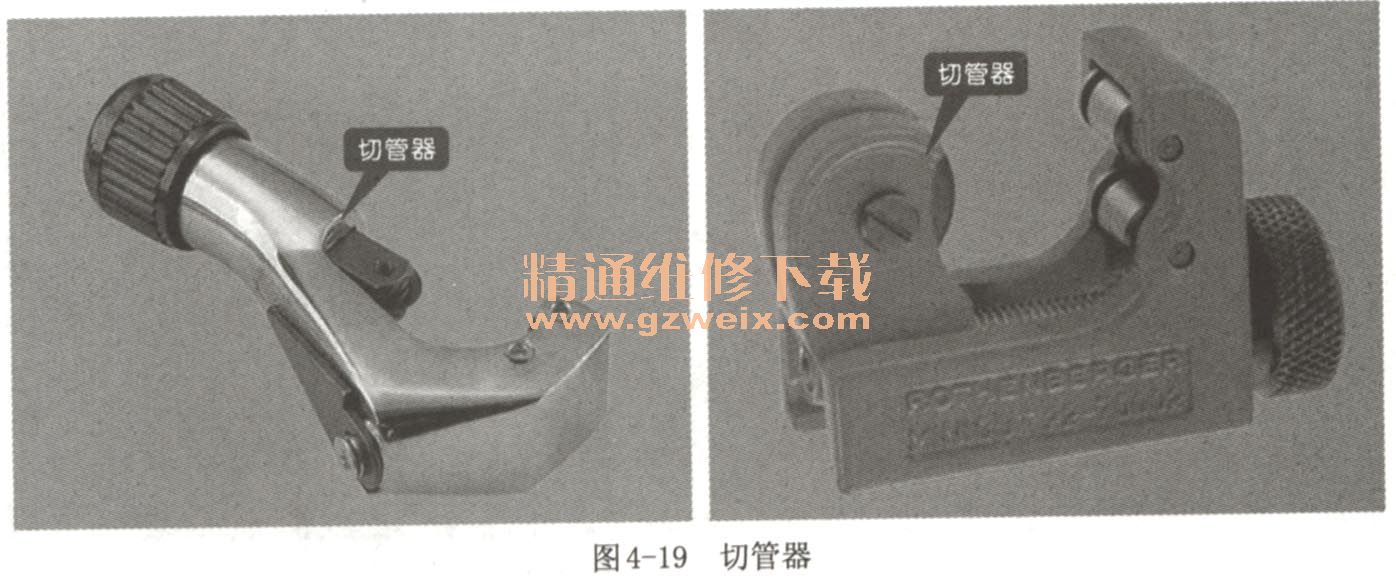

对变频空调器制冷管路的切割要求十分严格，普通的切割方法会使铜管产生金属碎屑，这些碎屑可能会造成制冷管路的堵塞。因此，切割管路时必须选用专用的工具进行切割。如图4-19所示为切管器的实物外形。

（2）切管的方法

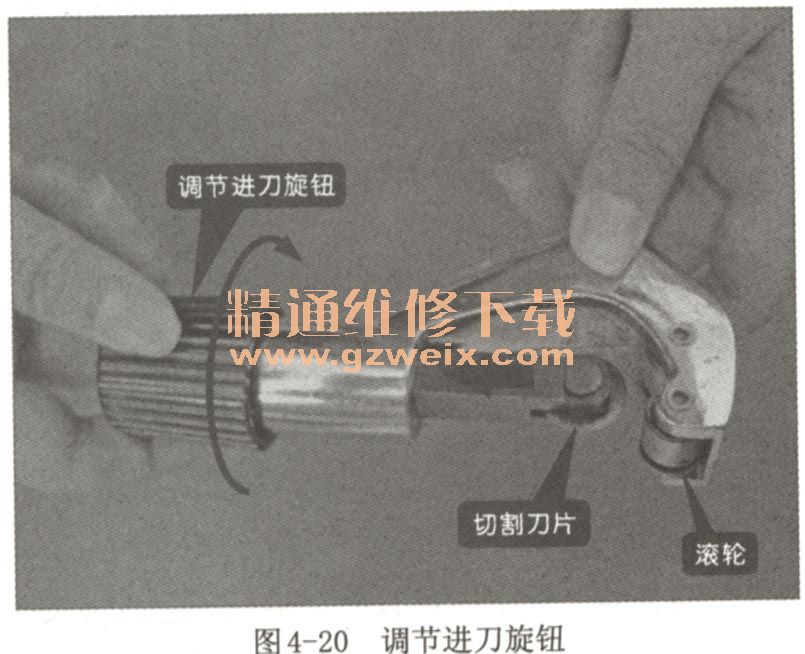

    ①准备好切管工具和待切割材料后。先旋转切管器的进刀旋钮，调整刀片与滚轮的间距，使其能够容下需要切割的管路，如图4-20所示。

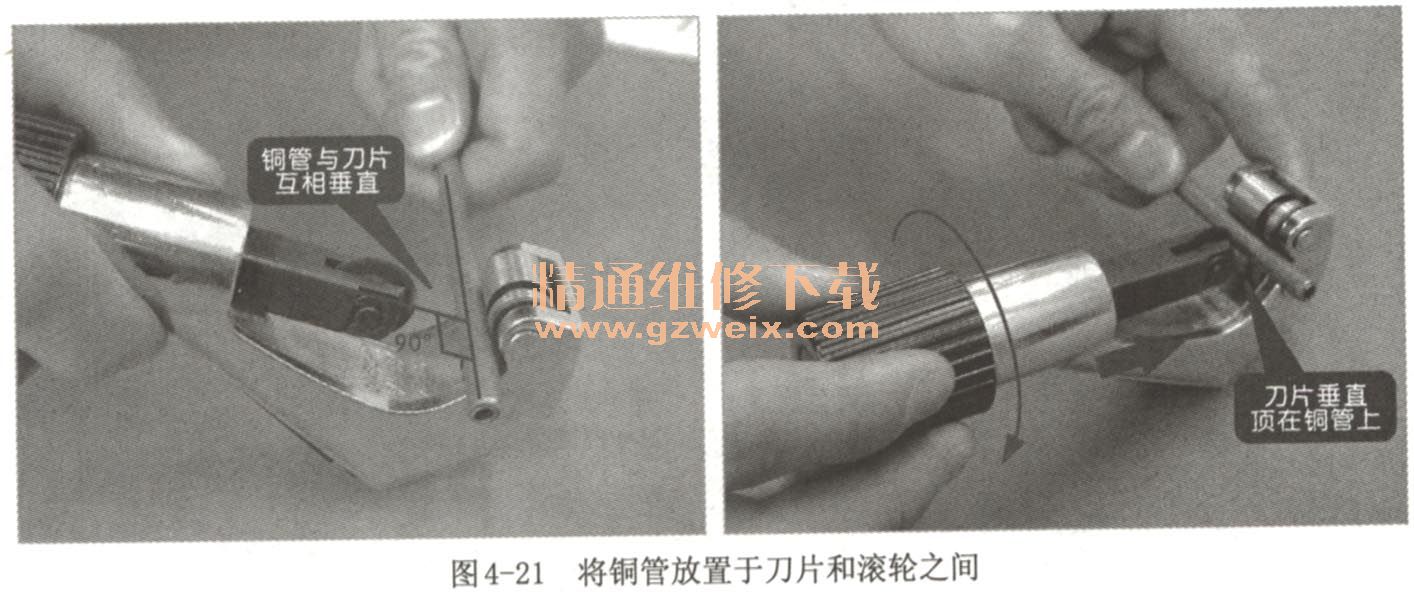

    ②将需要切割的铜管放置于刀片和滚轮之间，保证铜管与切管器的刀片相互垂直，然后缓慢旋转切管器末端的进刀旋钮，使刀片垂直顶在铜管的管壁上，如图4-21所示。

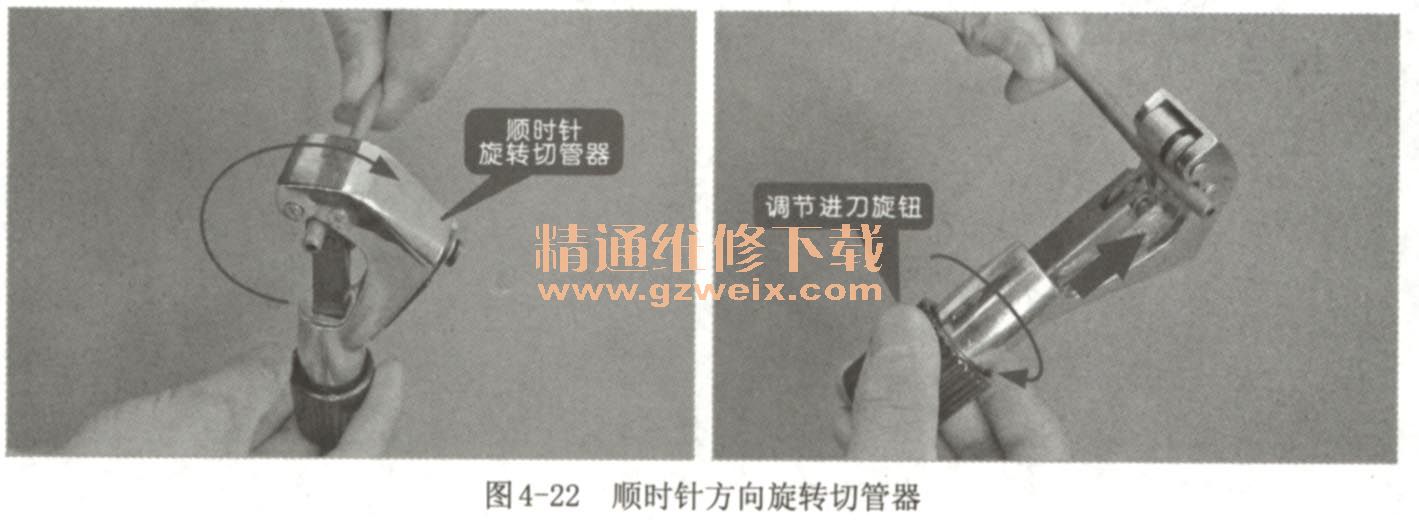

    ③用手抓牢铜管，以防止铜管脱滑，然后转动切管器，使其沿顺时针方向绕铜管旋转当切管器的刀片绕铜管旋转一周后，旋转切管器末端的进刀旋钮，使刀片始终顶在铜管上如图4-22所示。旋转切管器时，要保证刀片与铜管保持互相垂直。

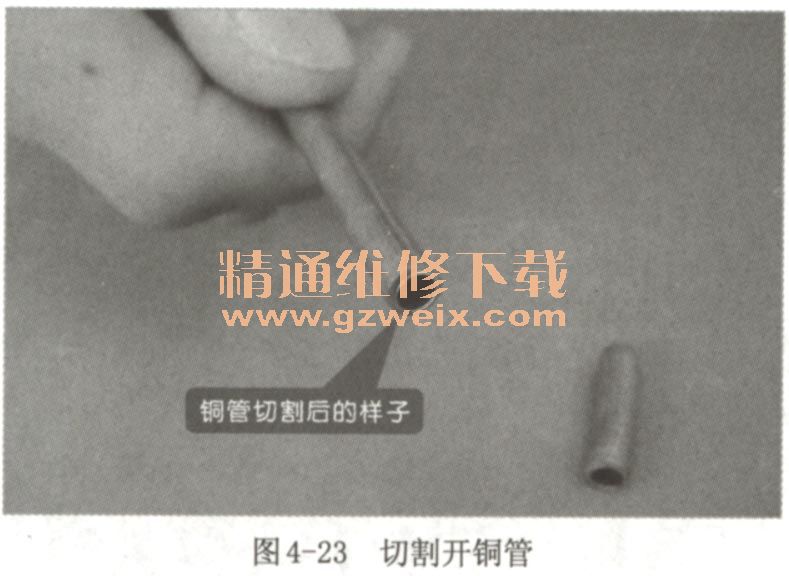

    ④继续转动切管器，用刀片切割铜管管壁的同时调节进刀旋钮。每转动一周就要调节一次进刀旋钮，并且每次的进刀量不能过大，直到将铜管切断，如图4-23所示。

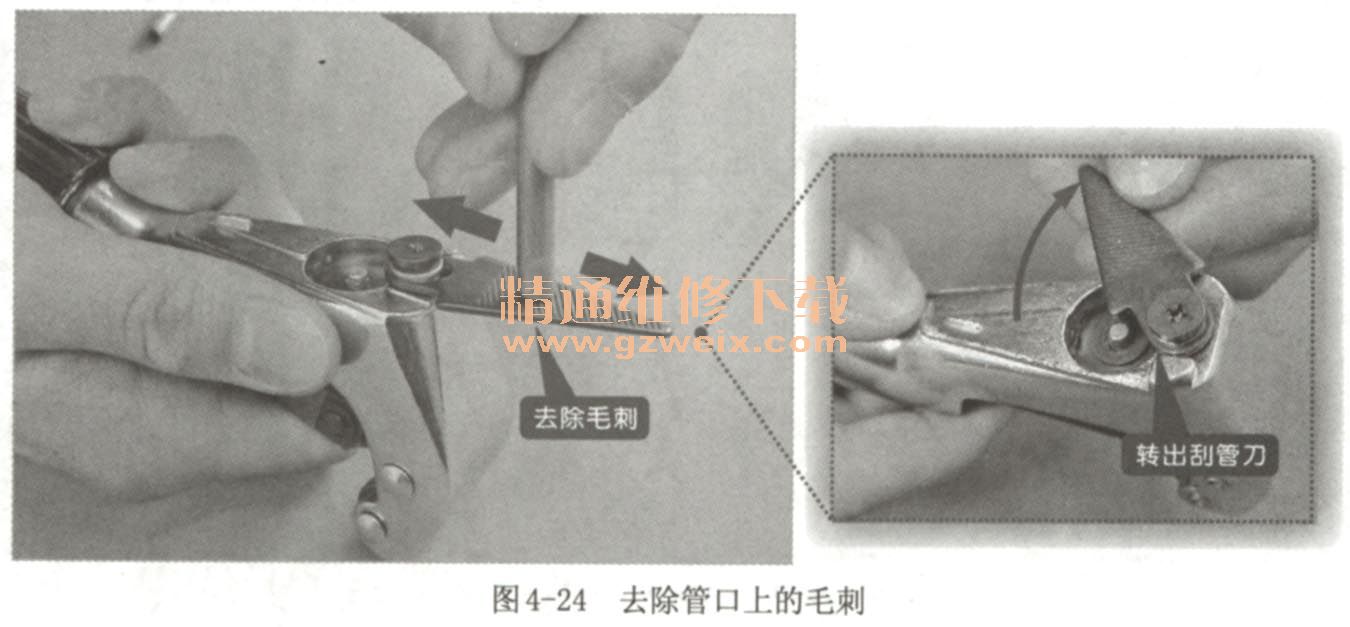

    ⑤铜管切割好后，在铜管的管口上会留有些许毛刺，此时可使用刮管刀将这些毛刺去除。将刮管刀旋出后，将铜管的管口放在刮管刀上来回移动，直到管口平滑无毛刺为止，如图4-24所示。

    关键提示：
    在切管过程中，要始终注意滚轮与刀片要垂直压向铜管，绝不能侧向扭动；还要防止进刀过快、过深，以免崩裂刀刃或造成铜管变形。
    2．扩管技能
   （1）扩管工具

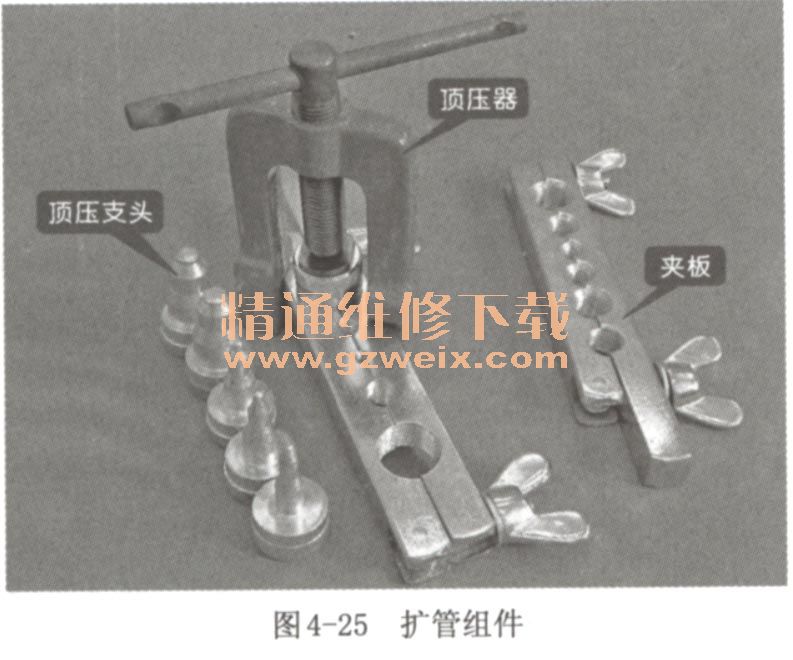

    在对管路进行焊接或将管路与阀门进行连接时，需要将其中的一条管路的管口扩成杯形或喇叭形，这就需要使用专用的工具进行扩管，即扩管组件，如图4-25所示。扩管组件主要包括顶压器、顶压支头和夹板。在进行扩管操作时，选用不同的顶压支头可将管口顶压成杯形口或喇叭口。

   （2）扩杯形口的方法

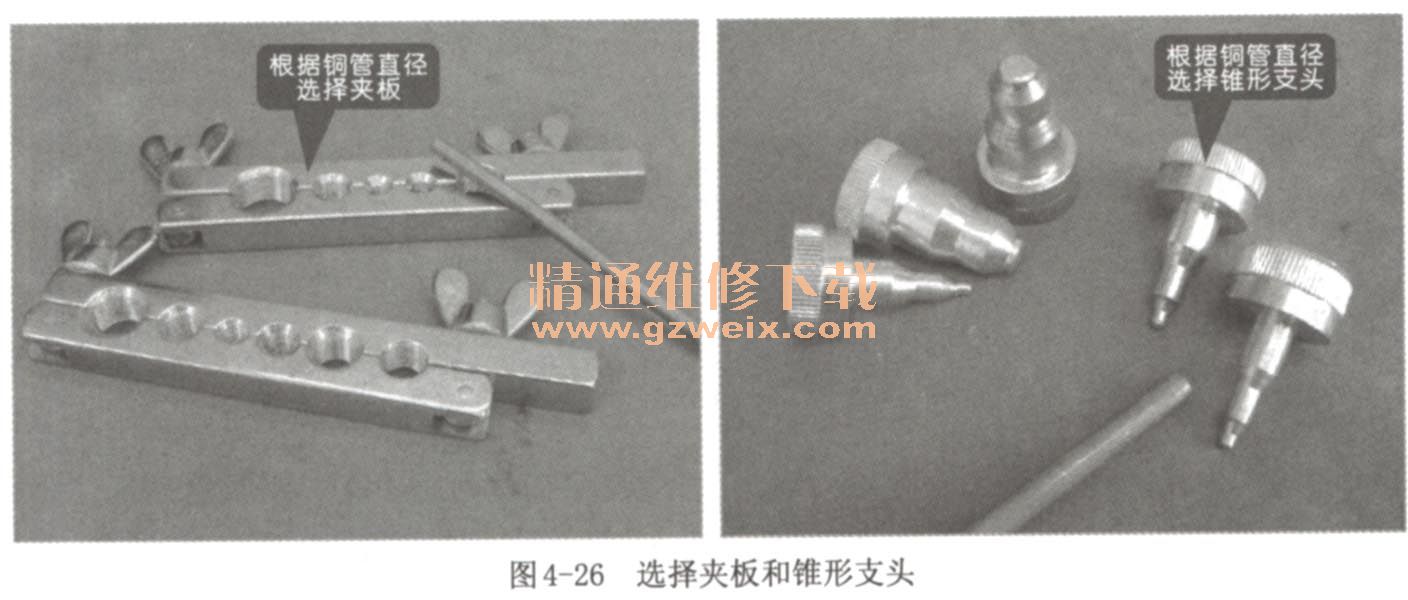

    ①根据需要扩口的铜管直径来选择合适的夹板和锥形支头，如图4-26所示。

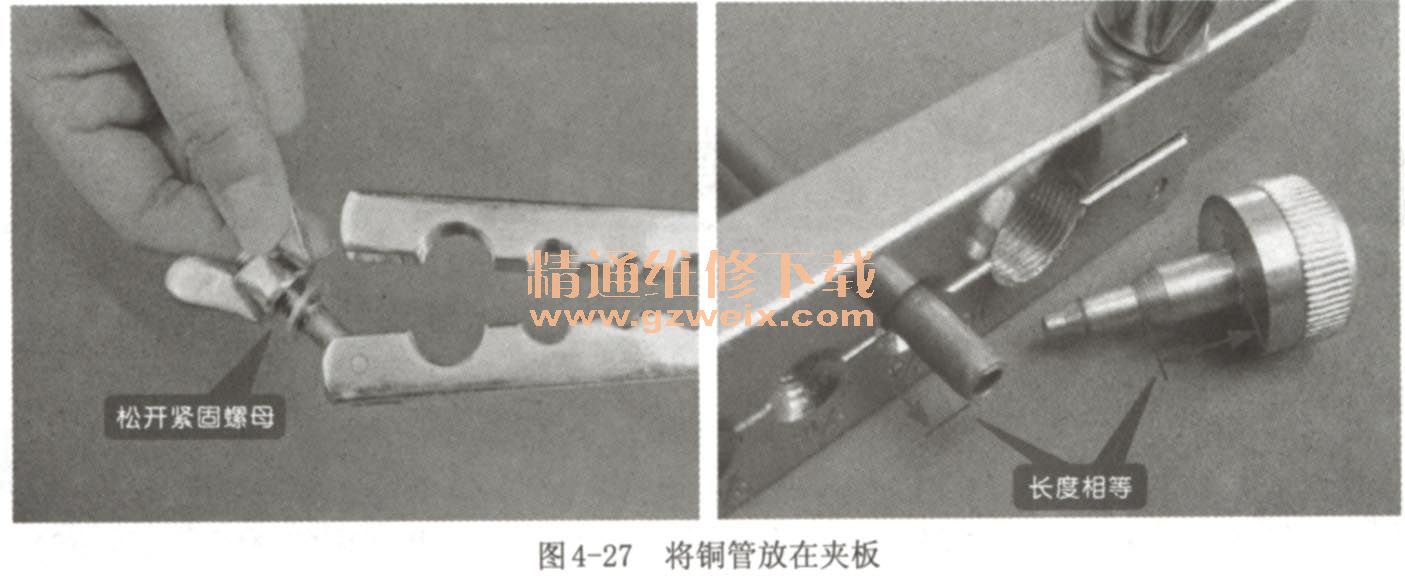

    ②松开夹板上的紧固螺母，将铜管放在合适的孔径中，并使铜管露出夹板的长度要与锥形支头的长度相等，如图4-27所示。

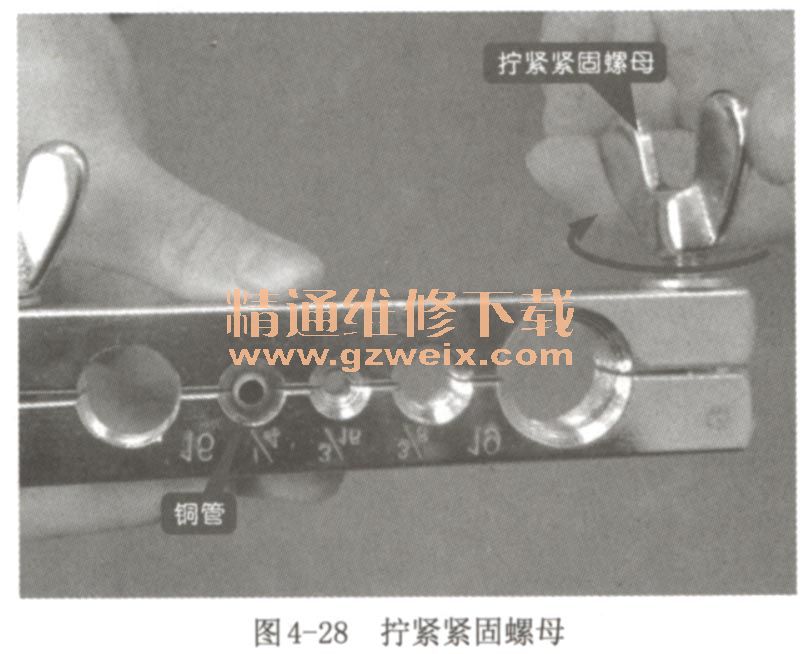

    ③将夹板上的紧固螺母拧紧，使铜管固定在夹板中，如图4-28所示。

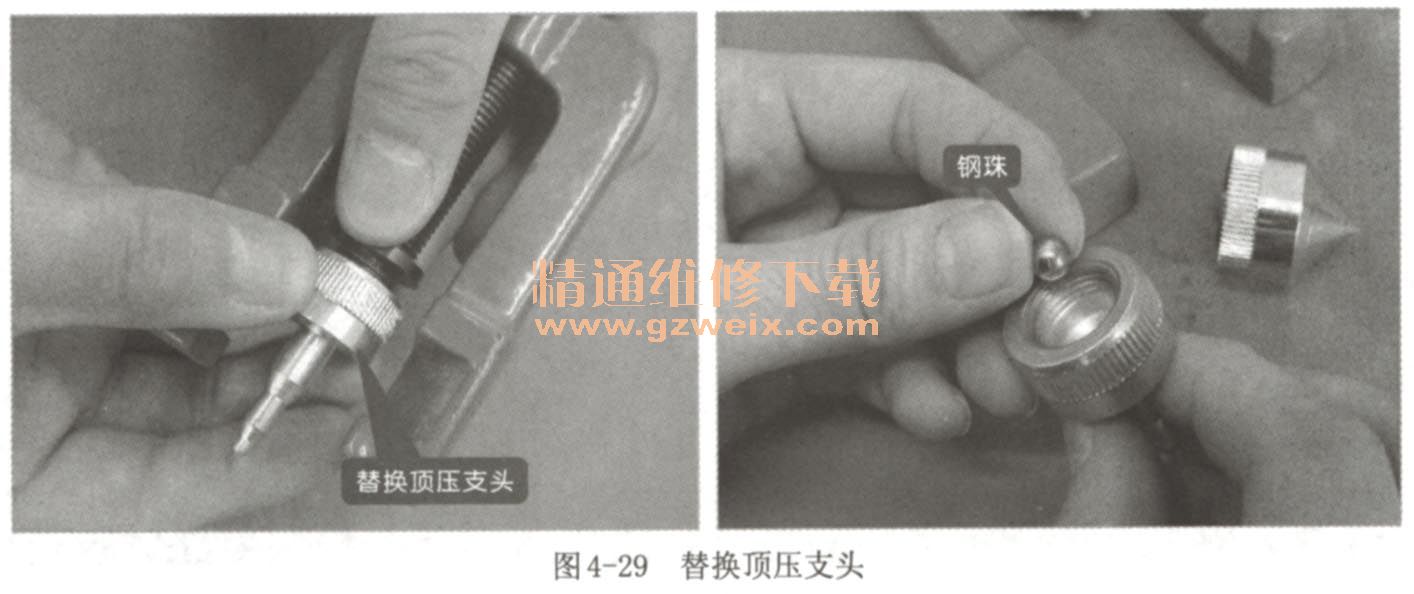

    ④选择合适的锥形支头安装在顶压器上。若顶压器上安装有以前使用过的锥形支头，那么在拆下时要注意锥形支头内部的钢珠，以防丢失，如图4-29所示。

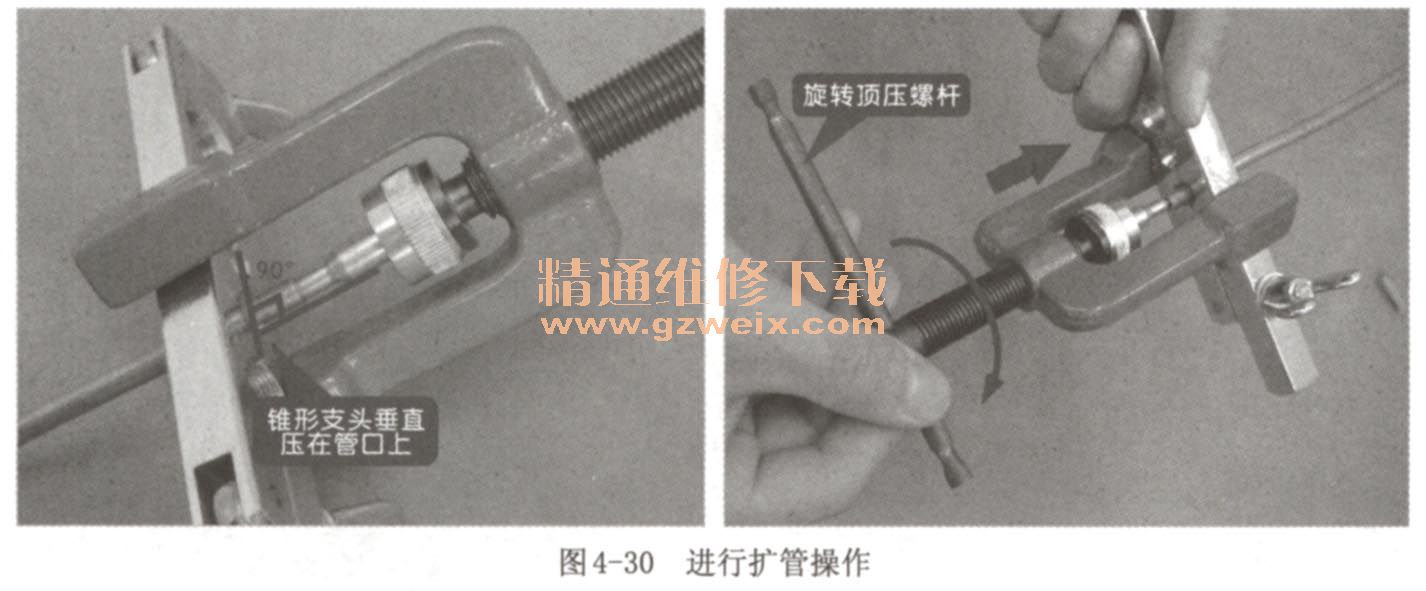

    ⑤锥形支头安装好后，将顶压器垂直顶压在管口上，并使顶压器的弓形脚卡住扩口夹板，然后沿顺时针方向旋转顶压器顶部的顶压螺杆，直到顶压器的锥形支头将铜管管口扩成杯形，如图4-30所示。

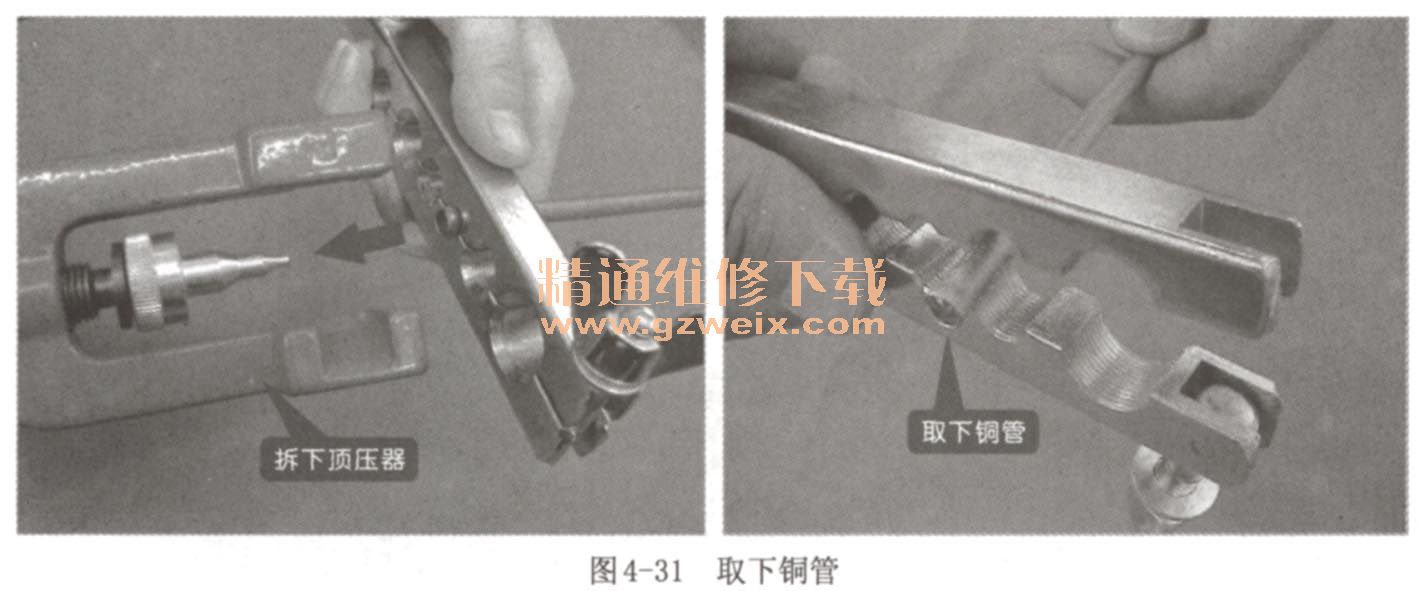

    ⑥铜管管口扩成杯形后，将顶压器从夹板上卸下，松开夹板上的固定螺母，即可将铜管取下，如图4-31所示。

  （3）扩喇叭口的方法

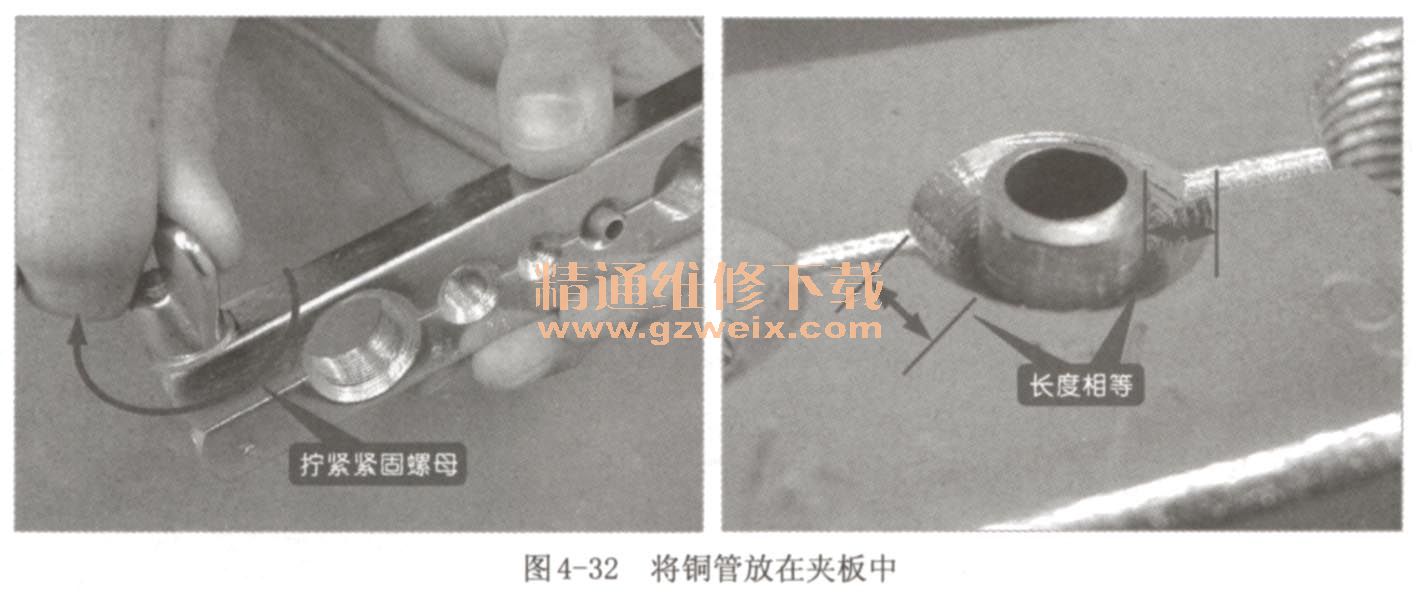

    ①选择好合适的扩口支头和夹板后，将铜管放在夹板中，并将固定螺母拧紧。铜管露出夹板的长度与铜管壁至夹板斜面的长度相同，如图4-32所示。

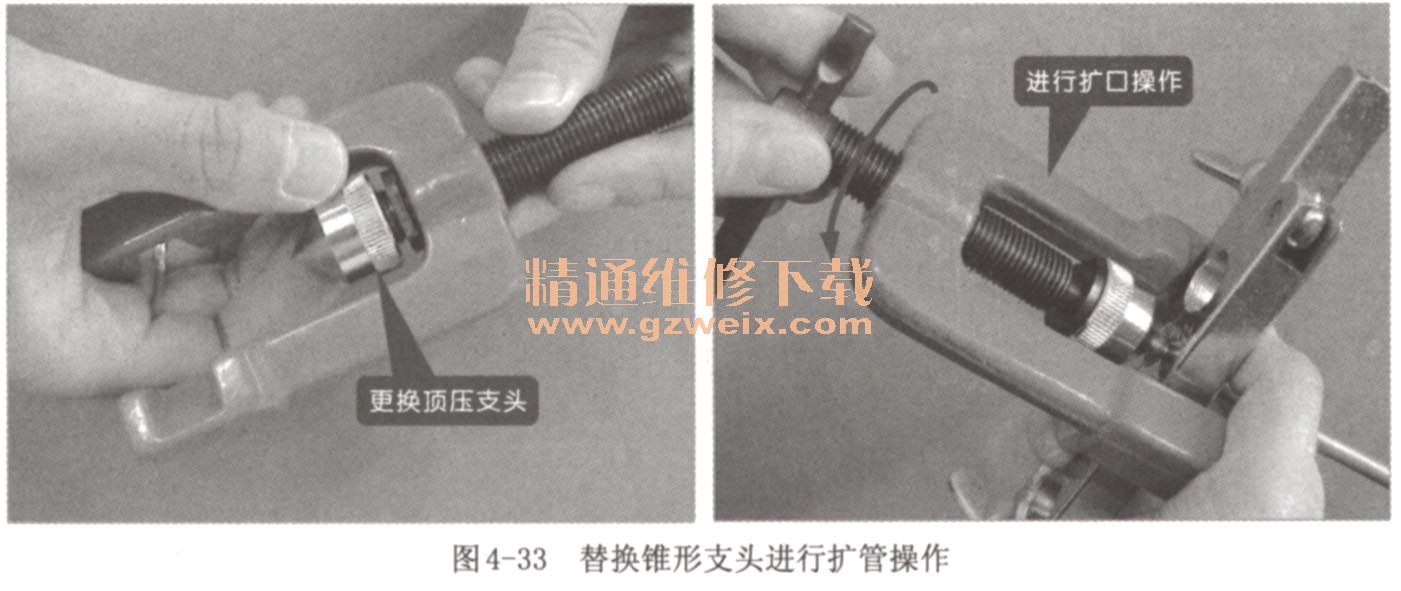

    ② 顶压器上的锥形支头换成扩喇叭口所用的扩口支头，替换时，同样要注意锥形支头内部的钢珠，不要丢失。按照与扩杯形口相同的方法，将顶压器顶压住管口，进行扩管操作，如图4-33所示。

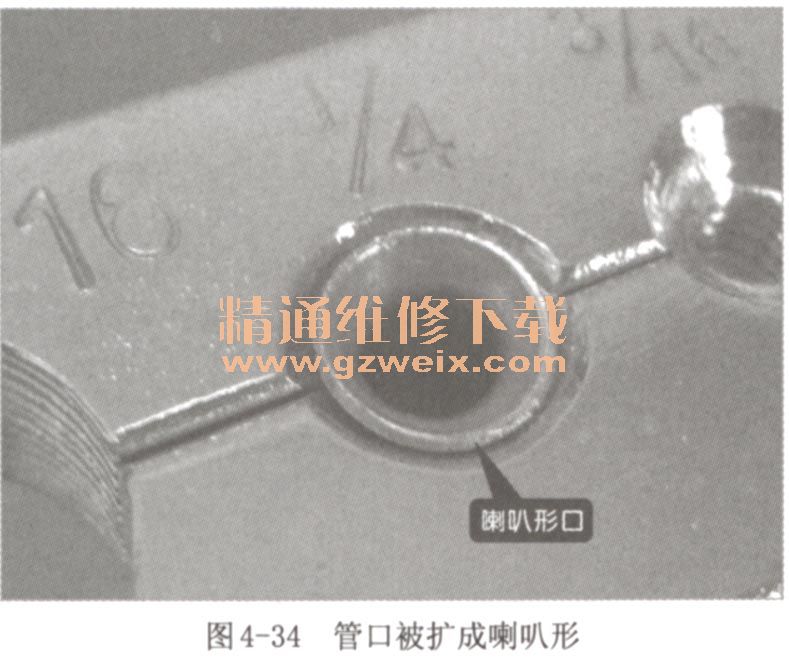

    ③ 管口被扩成喇叭形后，就可以将其从夹板中取下，如图4-34所示。

    关键提示：

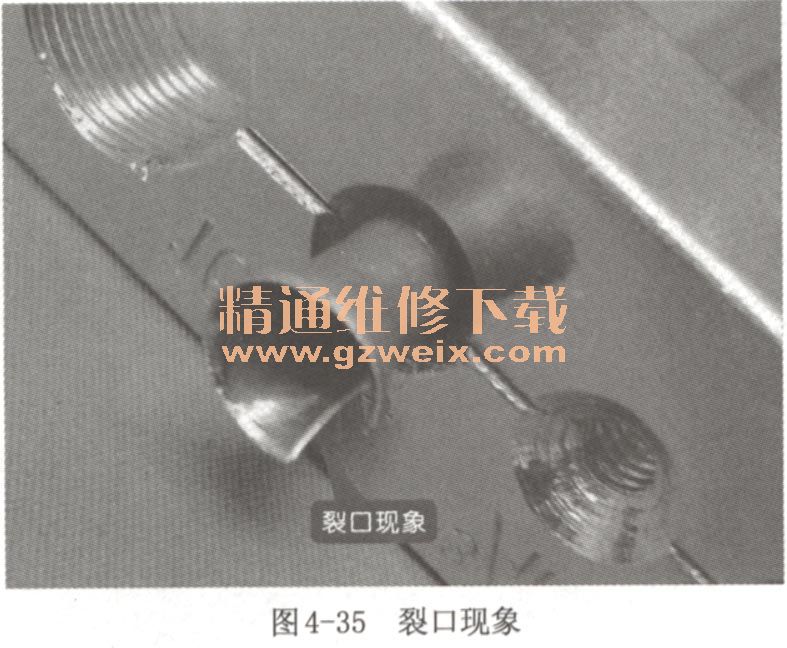

    扩管时，铜管直径不同，其露出夹板的长度也不尽相同，需要根据实际情况进行调整。在顶压管口时，用力不当会使管口出现歪口、裂口等现象，如图4-35所示。出现这种情况后，就要将损坏部分切割下来，然后重新进行扩口操作。
