看图学习变频空调器故障维修
来源:本站整理  作者:佚名  2014-08-10 07:47:16

    5.1.1变频空调器电源电路的结构和电路分析
    1.室内机电源电路的结构和分析

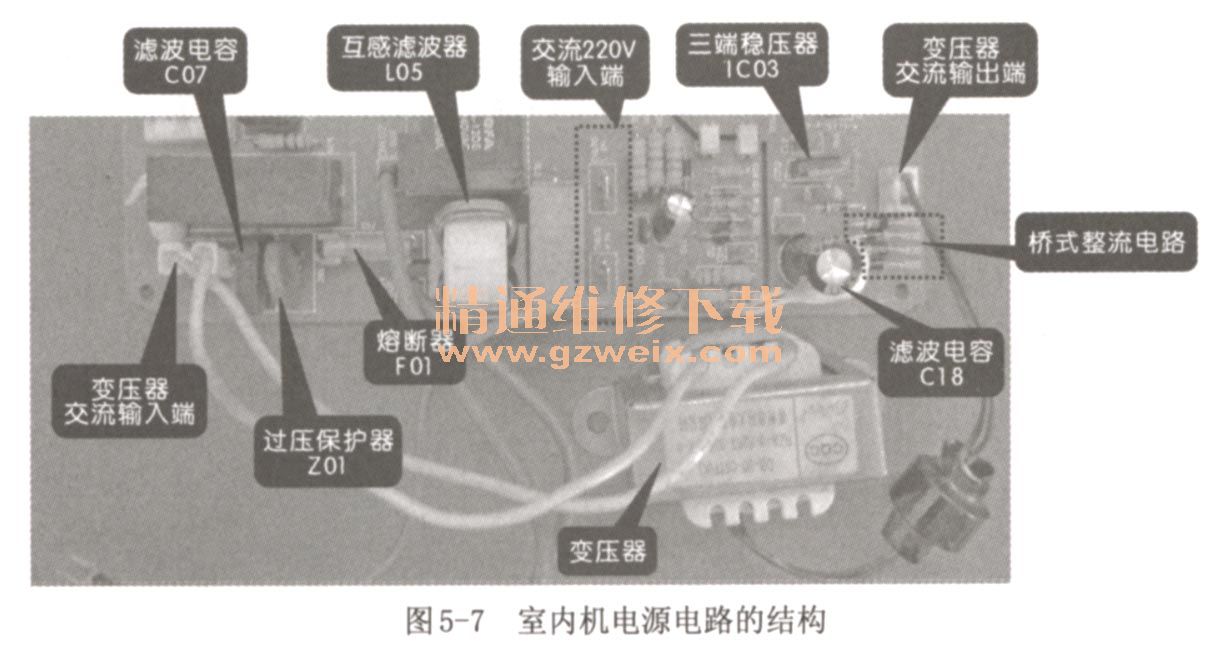

    室内机电源电路主要由交流220V输入端、过压保护器ZO1,滤波电容C07、电感线圈L05、变压器、桥式整流电路、滤波电容、三端稳压器等元件组成的,如图5-7所示为海信KFR-35GW/06ABP变频空调器的室内机电源电路结构。

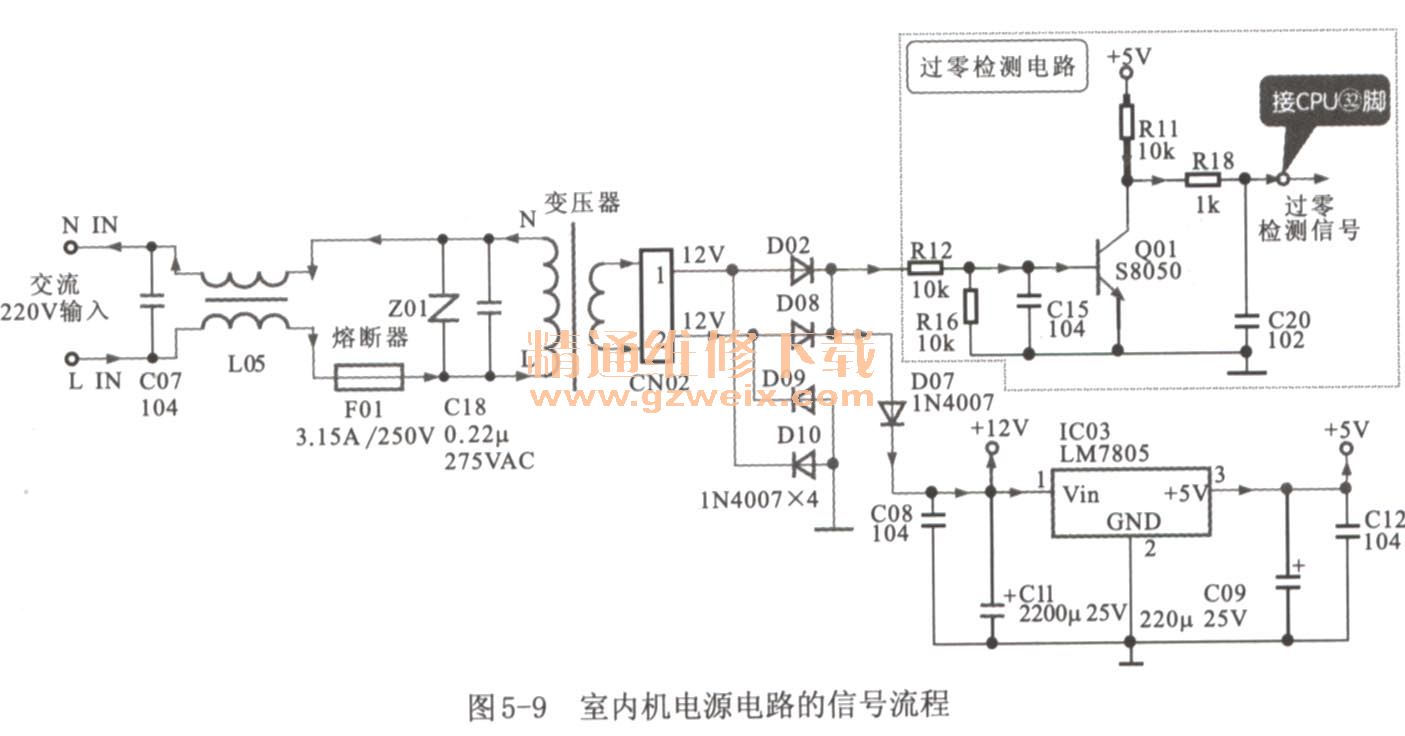

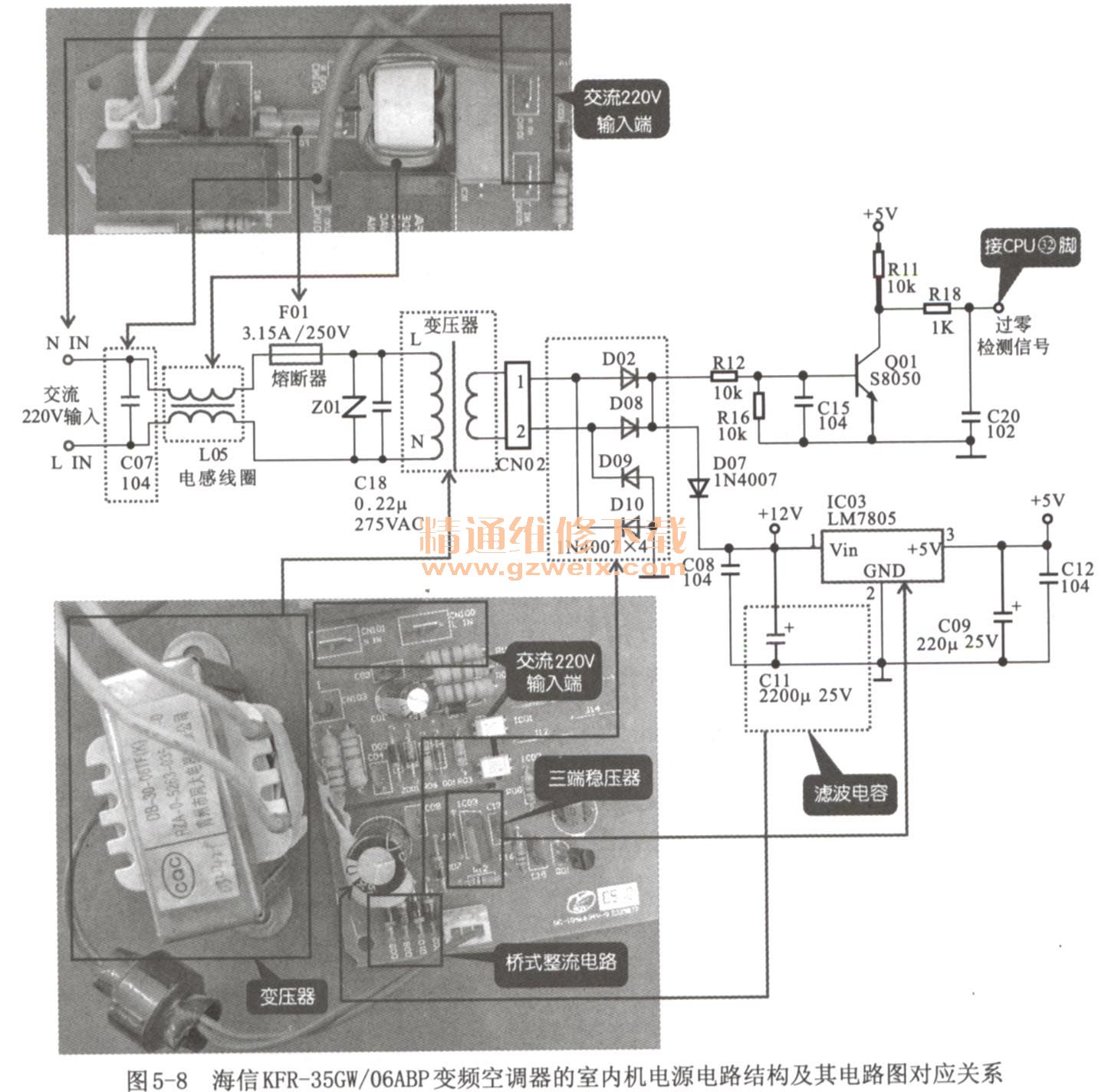

    如图5-8所示为海信KFR-35GW/06ABP变频空调器的室内机电源电路结构及其电路图对应关系。从该图中可知,变频空调器室内机的电源电路,由交流220V输入端为室内机电路输入供电电压,经电源电路滤波、降压、整流、稳压等处理后,输出+12V、+5V的低压电,为变频空调器的室内机提供工作电压。如图5-9所示为室内机电源电路的信号流程。



    ①交流220V经接线板为室内机供电,先经滤波电容C07和互感滤波器L05滤波处理后,经熔断器F01送入室内电源电路中。
    ② 入的交流220V电压经变压器降压后,输出交流12V的交流低压电。
    ③变压器输出的12V交流低压电,经桥式整流电路(D02、D08、 D09、 D10)和滤波电容C08整流滤波后,输出+12V电压,送入三端稳压器IC03中,经三端稳压器稳压后,输出+5V电压,为变频空调器室内机各个电路提供工作电压。

    关键提示:过流保护电路

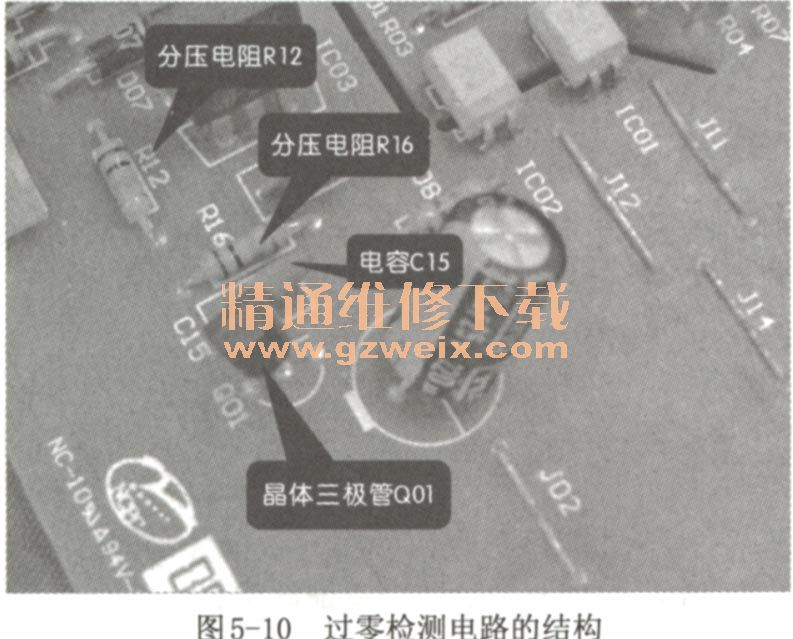

    室内机电源电路的整流输出电压端,设置有过零检测电路,其电路原理如图5-9所示,变压器输出的交流12V,经桥式整流电路(D02、D08、 D09、 D10)整流输出100Hz脉动的直流电,经R12和R16分压提供给晶体三极管Q01,当电Q01的基极电压小于0.7V时,Q01不导通;而当Q01的基极电压大于0.7V时,Q01导通,从而检出一个过零信号经32脚送入微处理器中,由微处理器对变频空调器进行停机保护控制。室内机的过零检测电路的结构如图5-10所示。

    过零检测电路作用
    过零检测电路输出的脉冲信号时与交流50Hz电源同步的100日z信号,该信号送入微处理器,作为参考基准信号。
    2.室外机电源电路的结构和电路分析
   (1)室外机开关电源电路的结构和电路分析

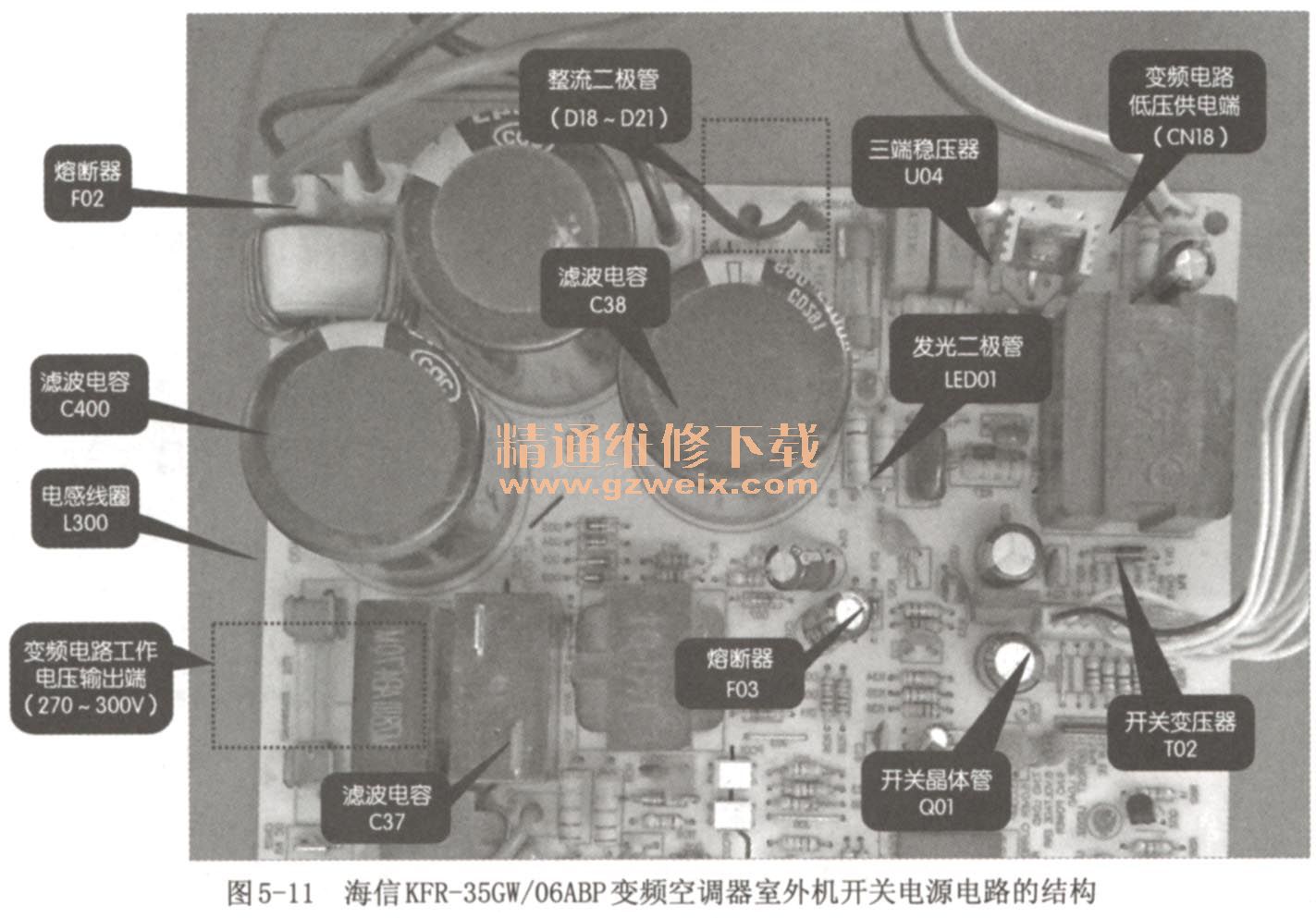

    变频空调器室外机电源电路采用开关电源供电方式,该电路由室内机电源电路为其提供工作直流电压,经其内部的元器件处理后输出为室外机各个电路提供工作电压。室外机电源电路主要由熔断器、发光二极管LED01、开关晶体管Q01、稳压二极管ZD02、开关变压器、整流二极管、三端稳压器U04等元器件构成,如图5-11所示为海信KFR-35GW/06ABP变频空调器室外机开关电源电路的结构。

    如图5-12所示为海信KFR-35GW/06ABP变频空调器的室外机电源电路的原理图。

    1.交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压(即电路板上的CN02和CN07接口)为开关振荡电路供电,同时还为变频模块供电。
    2A.+300V一路经开关变压器的绕组加到开关晶体管Q01的集电极。
    2B.+300V另一路经启动电阻R13、R14、 R22为开关晶体管基极提供启动信号。
    3.开关变压器T02初级绕组T02(5-7)产生上正下负的感应电压,经开关变压器祸合给次级T02(10-11)(即正反馈绕组),正反馈绕组把感应的电压反馈到开关晶体管的基极,使开关晶体管的集电极电流增大。
    因此,由于正反馈电路的作用,开关晶体管Q01很快进入饱和导通。开关晶体管Q01饱和导通时,集电极电流保持不变,初级绕组上的感应电压消失,正反馈停止,开关晶体管退出饱和状态,并进入放大状态。此时,开关晶体管集电极电流瞬间大大减小,因初级绕组的电流不能突变,故而产生很强的反向感应电压祸合给次级(即正反馈绕组),正反馈绕组的反向感应电压经正反馈使开关晶体管反偏截止。
    4开关晶体管截止后,开关变压器初级绕组无电流通过,感应电压消失,电源又通过振荡电路给开关晶体管基极提供导通电压,使开关晶体管重新导通,并重复上述过程。这样,周而复始便形成了自激开关过程。开关变压器的次级便得到所需的高频脉冲电压,经脉冲整流、滤波、稳压后送给负载。
    关键提示:开关电源中的保护电路

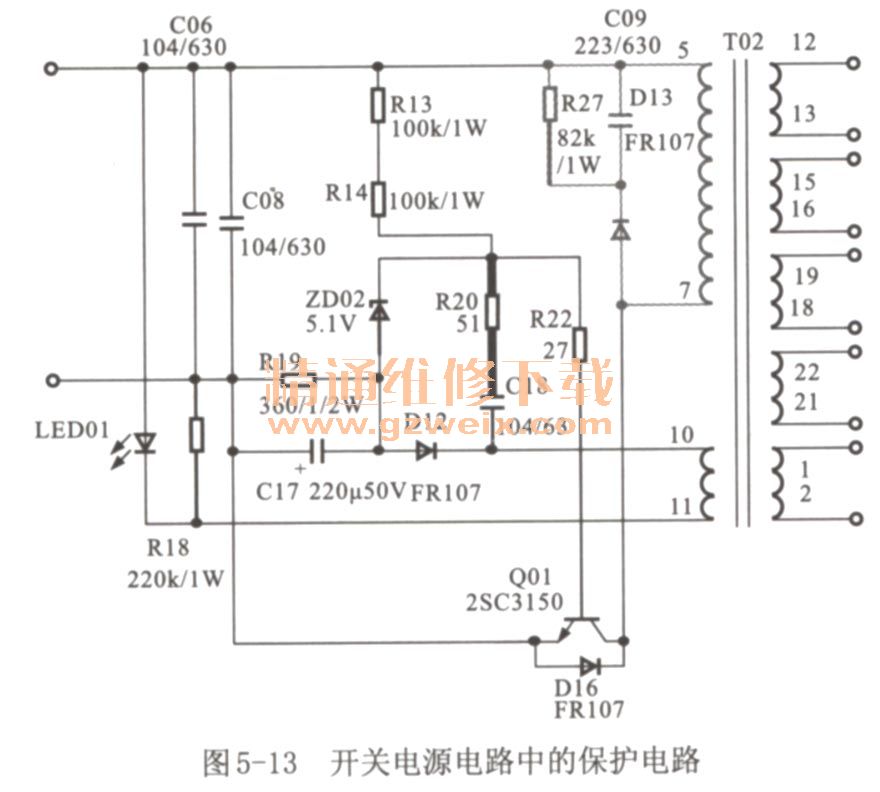

    在变频空调器室外机的开关电源电路中有一些保护的电路在开关变压器初级T02(5-7)绕组上并联R27、C09和二极管D13组成了缓冲电路。作用是使开关变压器初级绕组上之间的电压变化速率减缓。这样,一方面可以使开关晶体管工作在较安全的工作区内,减小开关晶体管的截止损耗;另一方面则可以使输出端的开关尖峰电平大大降低。控制机理是:当开关晶体管由饱和转向截止的过程中,由于初级绕组上的电压反向,使得二极管D13导通,如图5-13所示。

    此时,相当于在初级绕组之间并上一个电容,从而使开关晶体管Q01 C-E极上的电压上升速率变缓。当开关晶体管再导通时,电容C09上的能量经电阻释放,以使开关管再截止时缓冲电路仍起作用并在Q01上的二极管D16是续流二极管,是为了让开关晶体管Q01截止时,放掉Q01的C-E极的电荷,以提高开关管Q01的开关效率。
   (2)室外机电源电路中滤波器的结构和电路分析

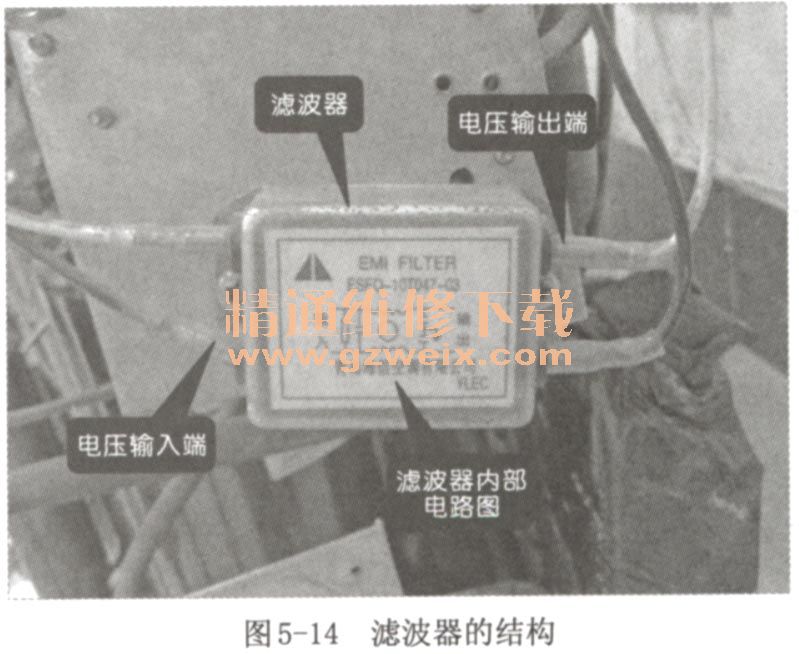

    室外机电源电路中,主要采用滤波器滤除室外机开关电源电路产生的电磁干扰。滤波器主要由熔断器、电感线圈、过压保护器、滤波电容等构成,其结构如图5-14所示。

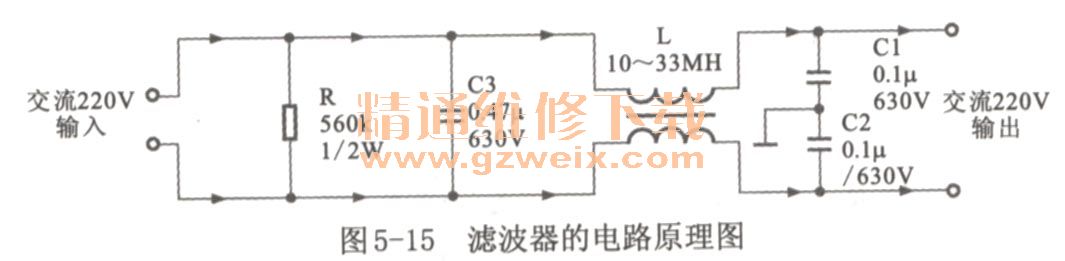

    如图5-15所示为滤波器的电路原理图。该电路图中,“为释放电阻,用于将C3上积累的电荷放掉,L和C3用于滤波共模干扰,C1和C2用于滤除串模干扰,避免因电荷积累而影响滤波特性;断电后还能使电源的进线端L、N不带电保证使用的安全性。

   (3)电抗器、桥式整流堆和电感线圈的结构与作用
    变频空调器室外机电源电路中,由电抗器和滤波电容对滤波器输出的电压进行平滑滤波,为桥式整流堆提供波动较小的交流电。桥式整流堆用于将滤波后的交流220V整流,输出+300V左右的直流电压,再经电感线圈对桥式整流堆输出的波动较大的电压平滑滤波后,为室外机开关电源电路提供波动较小的直流电压,其电路原理如图5-16所示。
