5．2．2变频空调器控制电路的检修方法
    变频空调器室内机、室外机控制电路其结构基本相同，因此，在对其进行检修时，检修流程及方法也无任何区别，这里主要以海信KFR-35GW/06ABP变频空调器室外机控制电路为例进行介绍。

    1.变频空调器控制电路的检修流程
    变频空调器控制电路出现故障后，常导致变频空调器出现不开机、制冷／制热异常、不工作、控制失常、室外机不工作等故障。

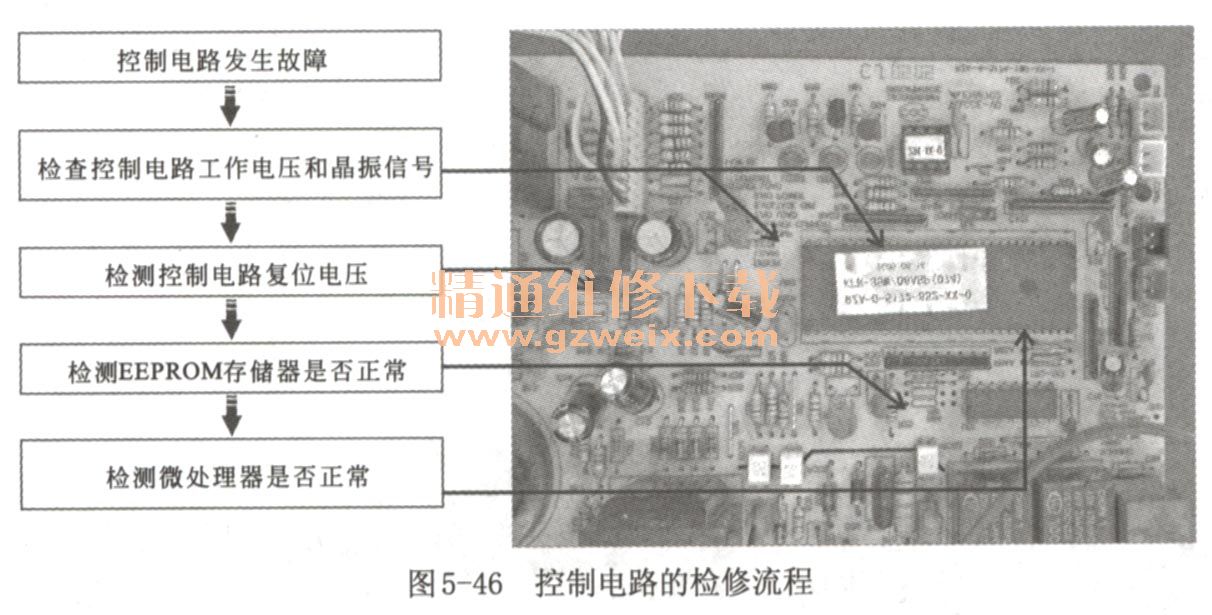

    检修变频空调器控制电路时，可先对控制电路中的供电电压、晶振信号、复位电压等进行检测，若测得这几个数据信号均正常，则需再检测控制电路中的元器件是否如图5-46所示为控制电路的检修流程。

    2.变频空调器控制电路的检测方法

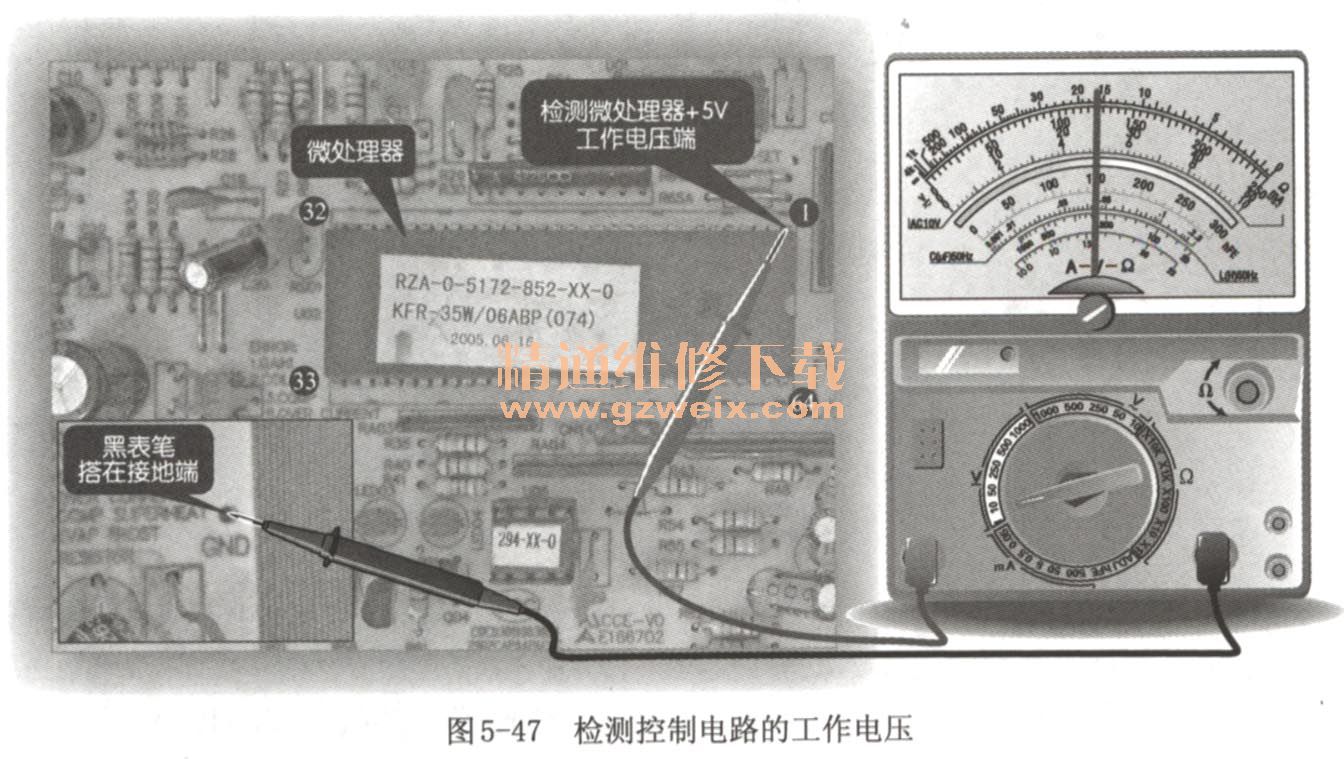

    ①变频空调器控制电路出现故障后，应先检测控制电路的工作电压是否正常。将变频空调器通电后，万用表调整至DC 10V挡，黑表笔搭在接地端，红表笔检测微处理器U02供电端①脚，如图5-47所示。正常情况下，应可以测得＋5V的电压值。若测得电压不正常，须对变频空调器的电源电路进行检测。

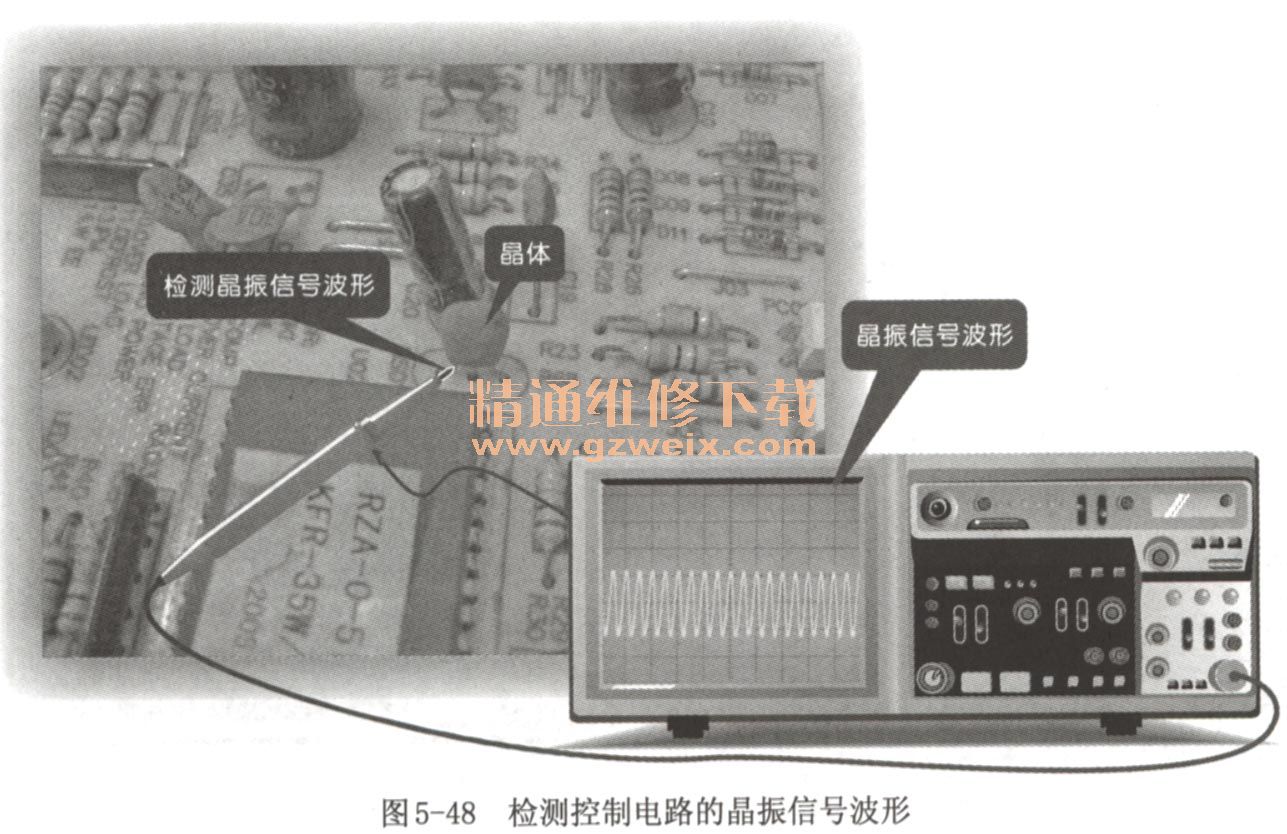

    ②若供电电压正常，可使用示波器检测晶体引脚端的晶振信号波形。如图5-48所示，使用示波器的接地夹接地，示波器探头检测晶体的引脚端，即可测得晶振信号。若晶振信号正常，则需对控制电路中的外围元器（如，电阻、电容、排电阻等）进行检测。

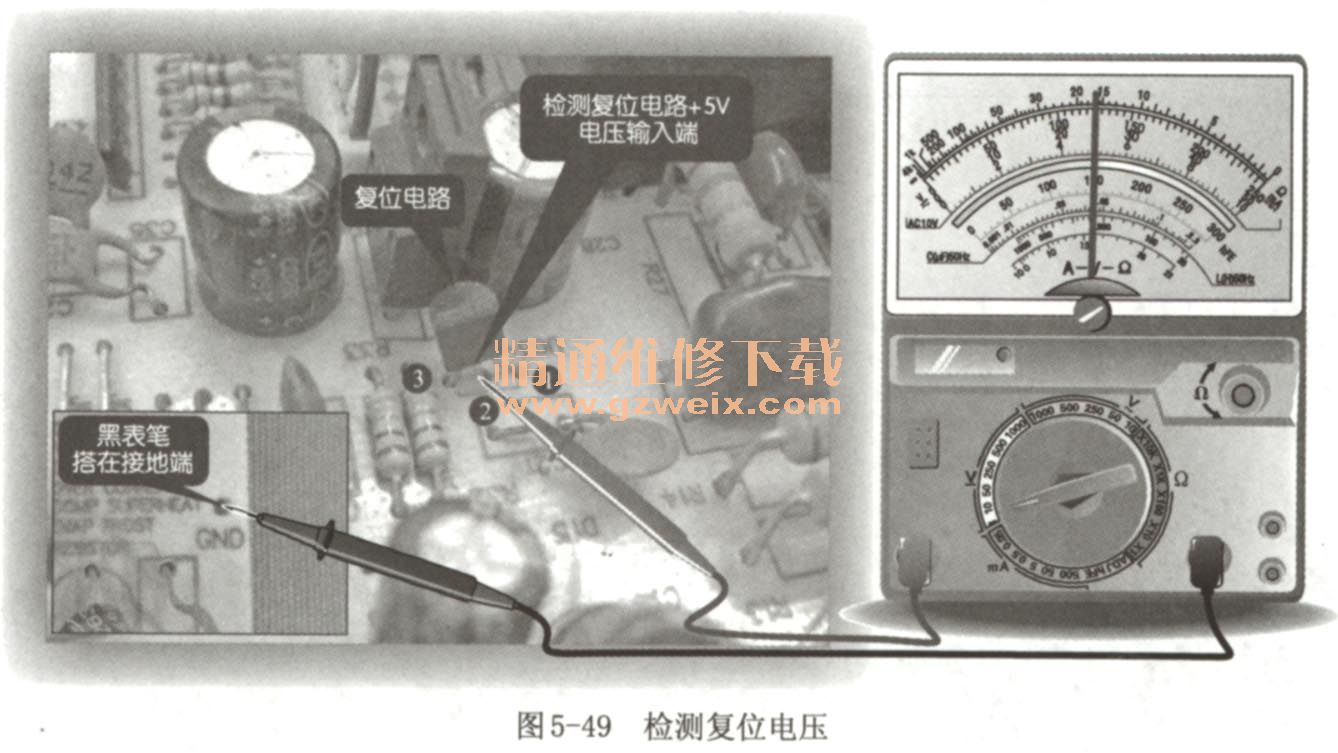

    ③经检测晶振信号波形不正常，则需对复位电压进行检测。检测时，可通过检测复位电路的输入、输出电压值判断复位电路是否损坏，如图5-49所示。若测得复位电路＋5V的输入电压端②脚电压不正常，则应重点检测电源电路；若测得输入电压正常，应检测输出端①脚的电压，若该引脚的电压远小于输入电压几乎为零，则说明复位电路出现故障。

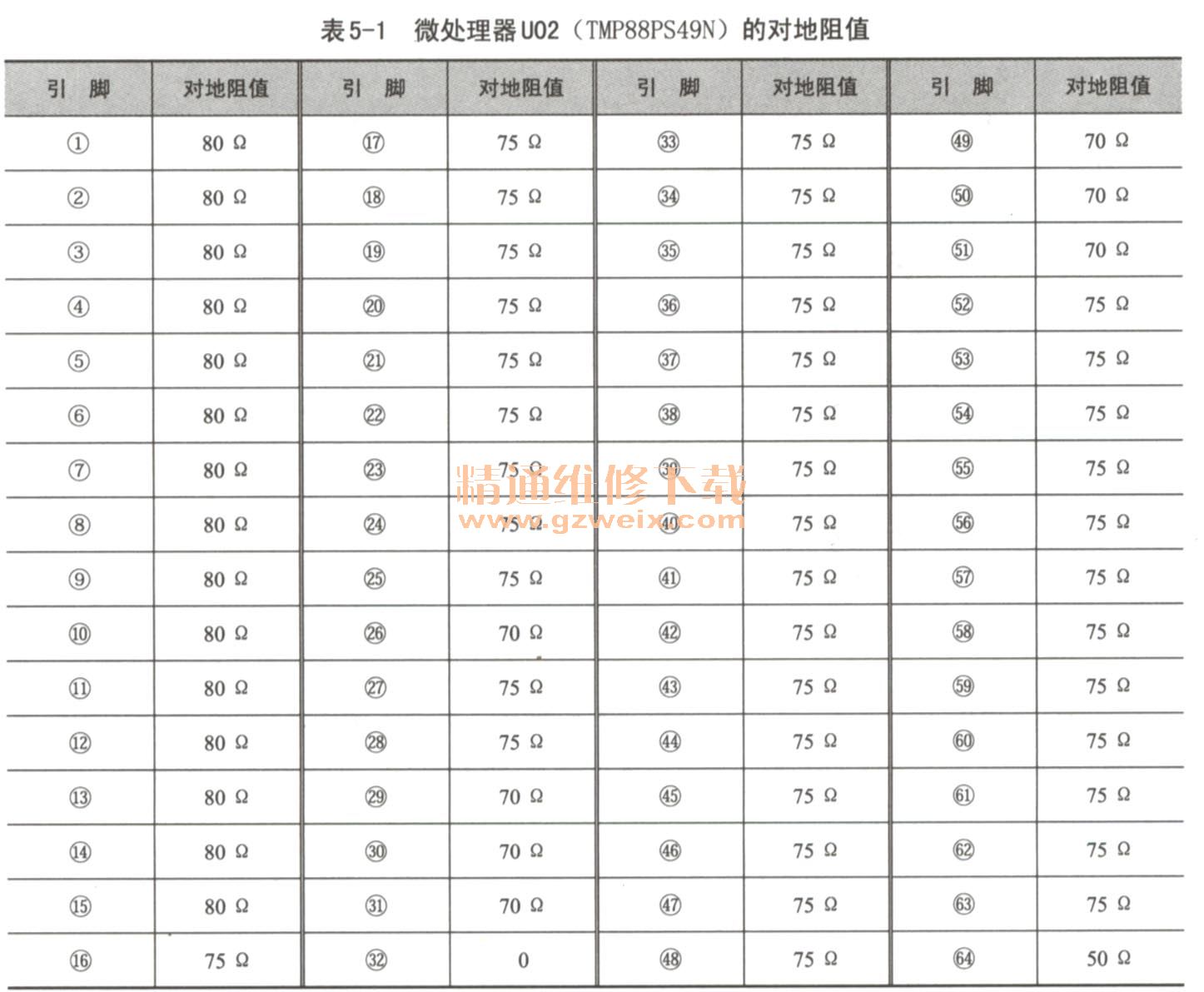

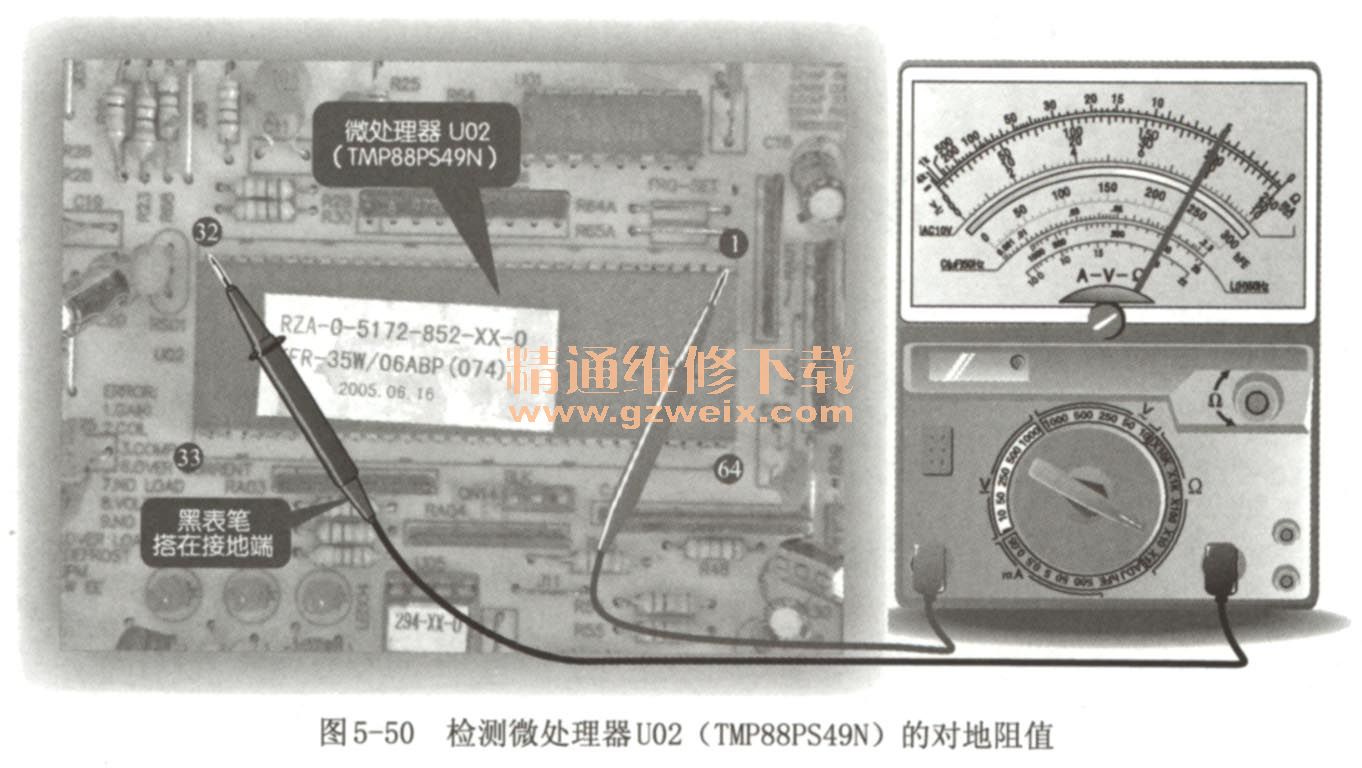

    ④ 检测复位电压正常，此时，可通过检测微处理器U02（TMP88PS49N）的引脚对地阻值，判断微处理器是否损坏。检测时，可将万用表搭在微处理器的引脚接地端32脚，红表笔依次检测其他引脚，如图5-50所示。测得微处理器U02（TMP88PS49N）对地阻值，可参见表5-1。若测得阻值与正常值相差过多，则说明微处理器已经损坏。
