3．2.2变频空调器室内机风扇组件的检修与代换
    1.室内机风扇组件的检修流程
    室内机风扇组件出现故障，多表现为出风口不出风、制冷效果差、室内温度达不到指定温度等现象。当室内机出现上述故障时，应重点对室内风扇组件进行检查。

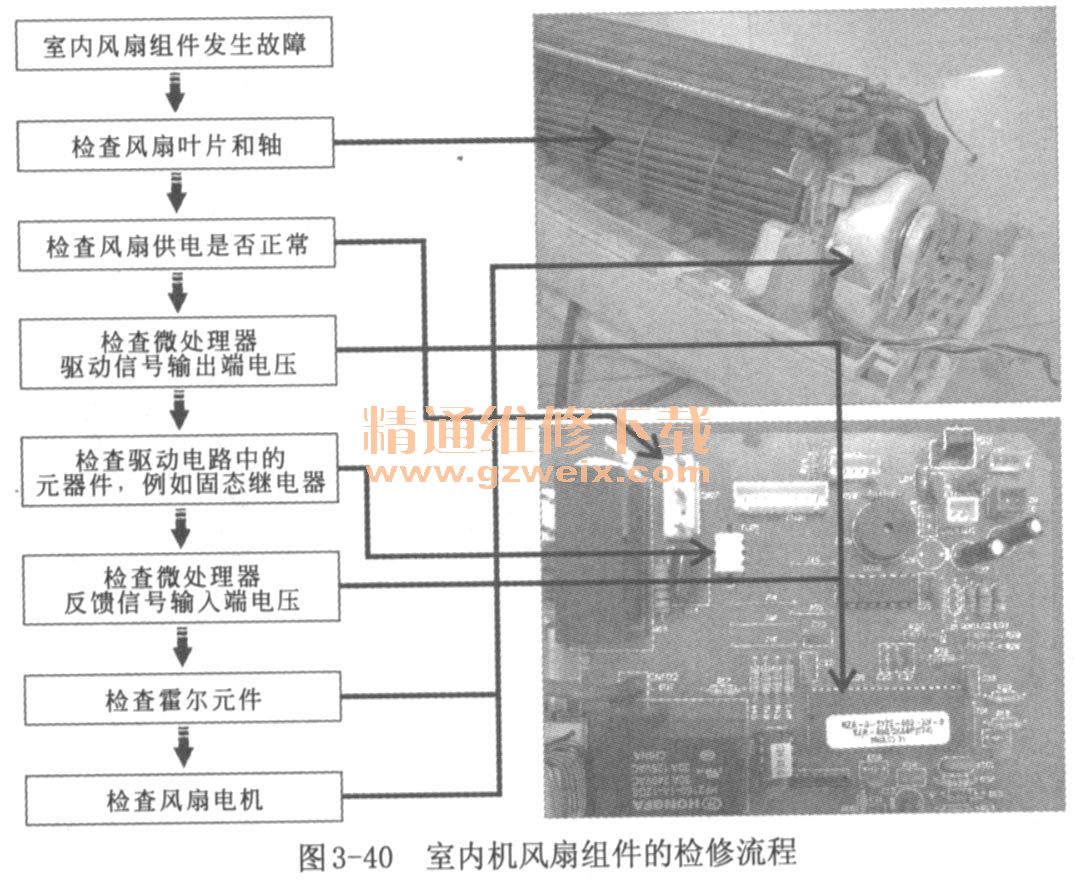

    对室内风扇组件进行检查时，应首先检查风扇叶片和轴是否变形损坏。若没有发现机械故障，应再对室内风扇电机的供电、电机驱动电路和风扇电机进行检查。如图3-40所示为室内机风扇组件的检修流程。

    2.室内机风扇组件的检修方法
    对于室内机风扇组件的检修主要有以下几处重点检测部位，下面我们将以海信KFR-35GW/06ABP变频空调器为例进行介绍。
   （1）室内机风扇组件机械故障的检修

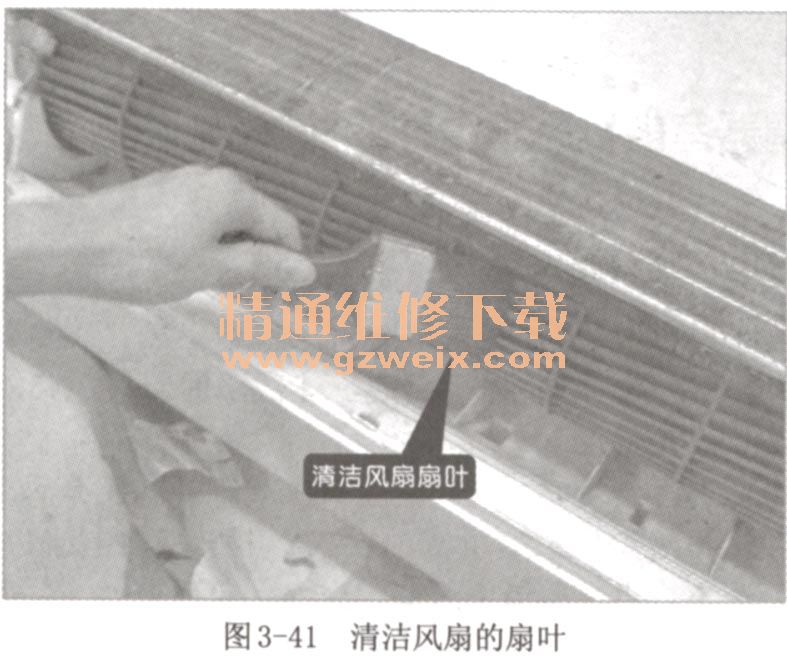

    空调器长时间未使用，风扇的扇叶会堆积大量灰尘会造成风扇送风效果差的现象。出现此种情况时，可使用毛刷对其进行清洁，如图3-41所示。若风扇由于变形而无法运转，则需要对其进行更换，风扇的拆卸与代换方法可参见前面的室内机风扇组件的代换方法。

（2）变频空调器室内风扇组件驱动电路的检修
    若从外观检查变频空调器室内机风扇组件良好，则应重点检查风扇组件的驱动电路。检测变频空调器室内机风扇的驱动电路时，可通过检测其供电电压、驱动信号、固态继电器等判断其故障点。
    ①室内风扇电机供电电压的检测

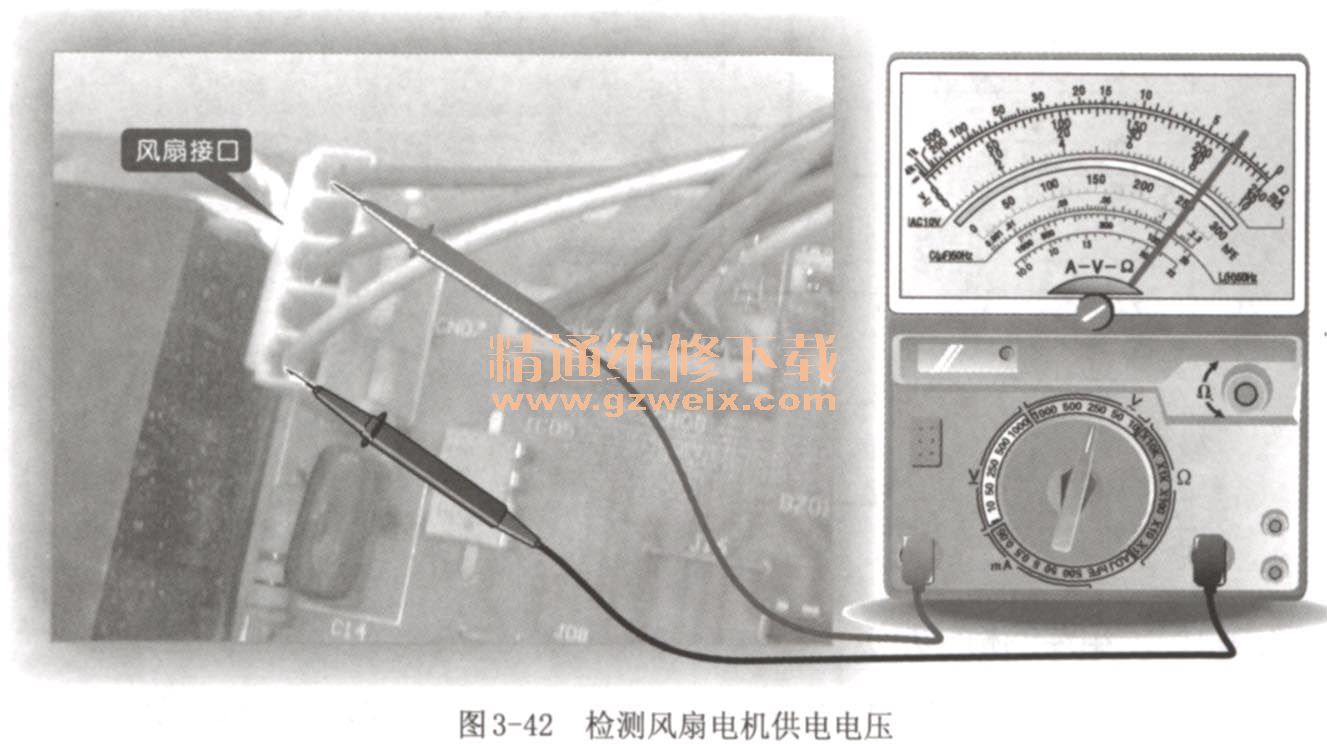

    将变频空调器室内机的外壳拆开并取出其控制电路板，保持电路连接不变，启动变频空调器。将万用表调整至“AC250V”电压挡，检测风扇接口CN07的供电电压，如图3-42所示。若接口可测得AC 220V电压，而风扇不运转或运转不良，说明风扇电机损坏。若检测电压偏低或无供电电压，则说明其驱动电路异常。

    ②室内风扇组件驱动信号的检测

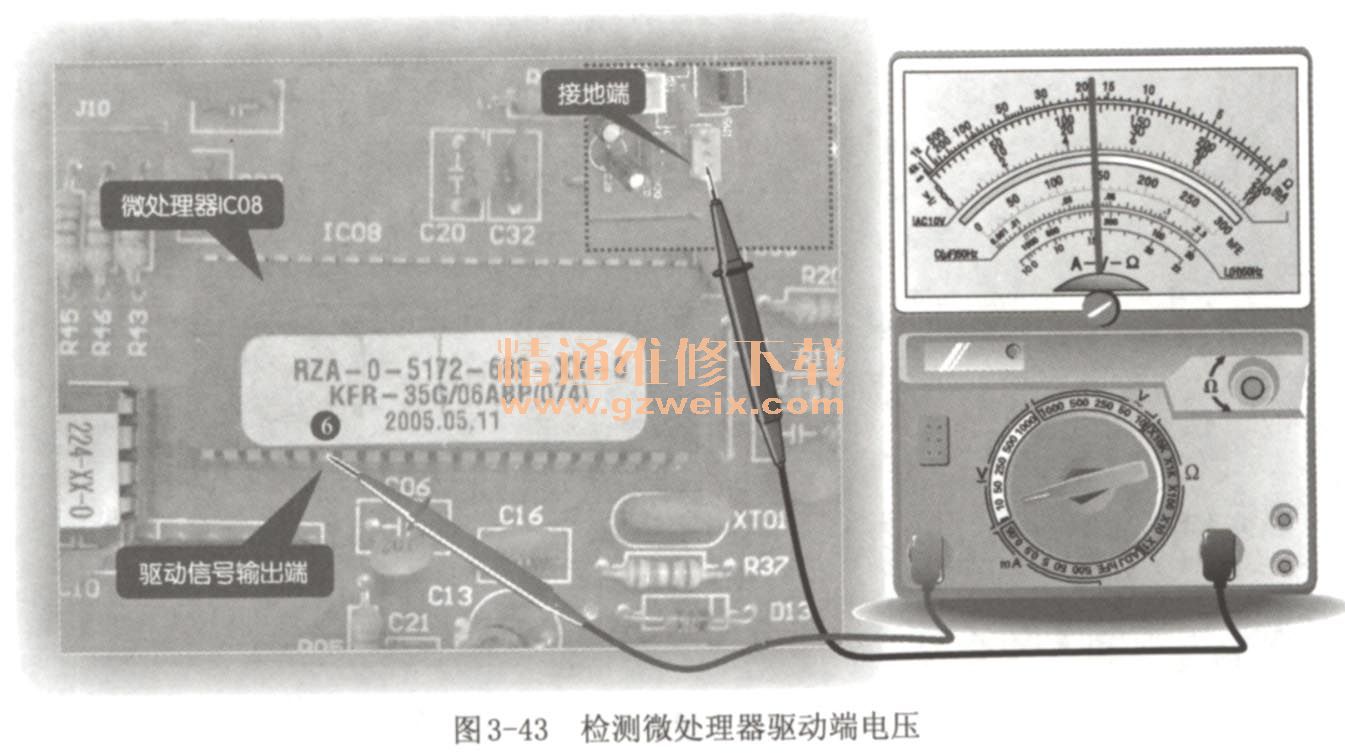

    若供电电压异常，可使用万用表测量微处理器工C08的⑥脚的输出电压。将万用表调至“DC 10V”电压挡，黑表笔搭在接地端，红表笔搭在⑥脚上，如图3-43所示。在风扇运转正常的情况下，风扇高速运转时可测得4. 8V的电压值。若检测出的电压值与正常值偏差较大，说明微处理器工C08损坏，需要进行更换。

    关键提示：
    变频空调器电路板接地端的查找可参考2.1.2小节中的电气系统的检修方法。
    ③驱动电路主要元器件的检测

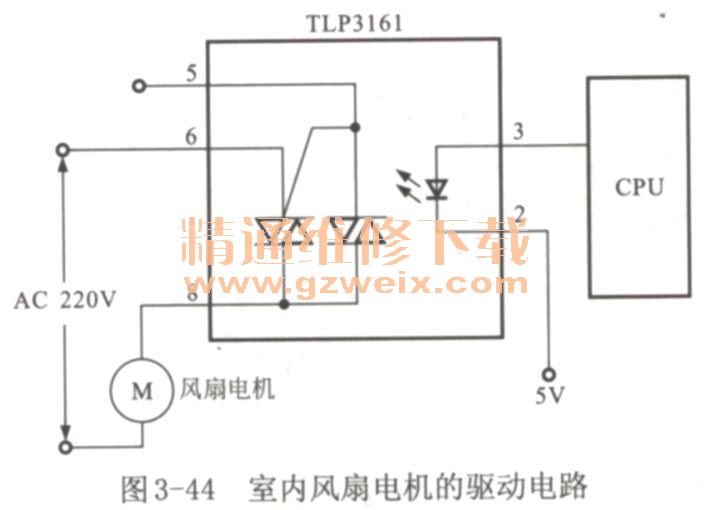

    经检测测得微处理器输出的驱动信号电压值正常，则需对室内风扇电机的驱动电路中的主要元器件进行检测，即对固态继电器（光控双向晶闸管）工C05进行检测。如图3-44所示为室内风扇电机的驱动电路。

    如图3-45所示为固态继电器（光控双向晶闸管）IC05（TLP3616）的内部结构。变频空调器室内机，通常都使用固态继电器，来控制室内风扇电机的运转。

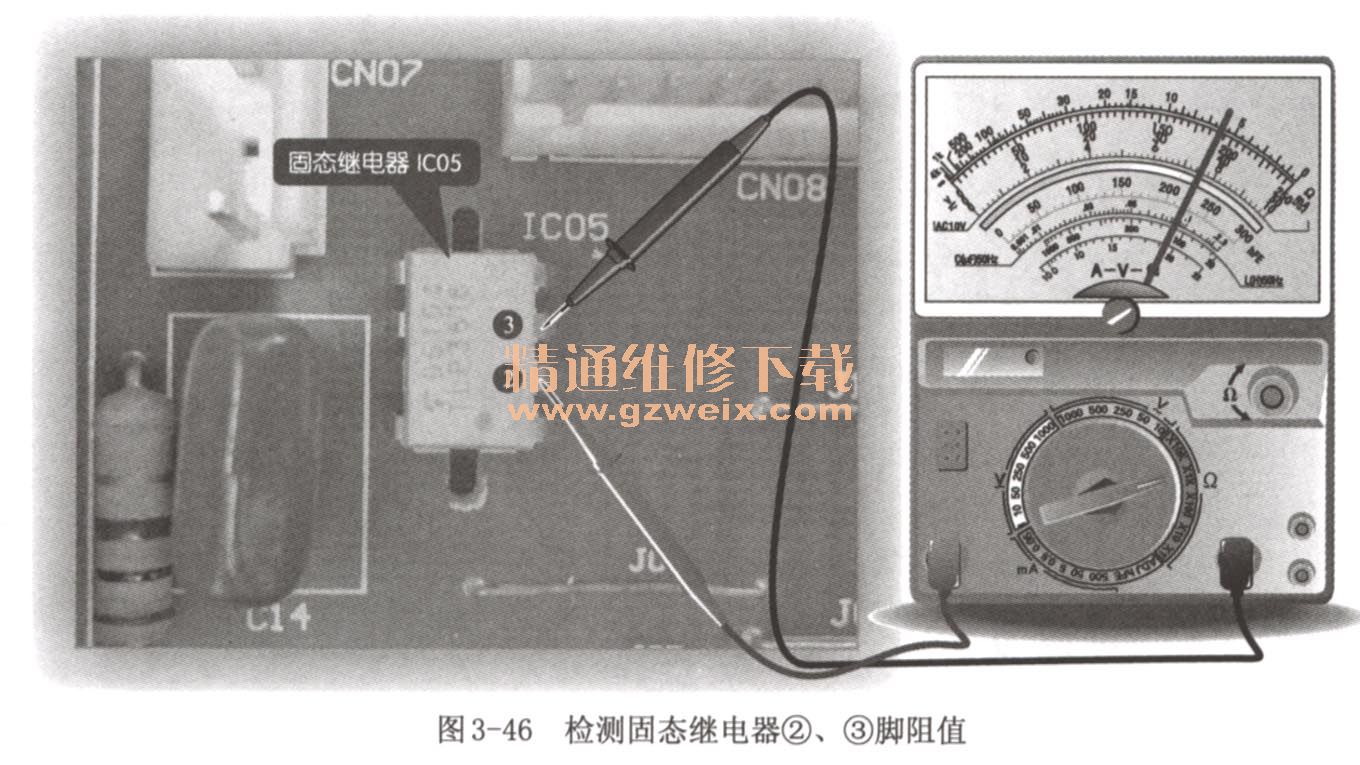

    将万用表调至“×1k”欧姆挡，黑表笔搭在③脚上，红表笔搭在②脚上，检测固态继电器工C05内部发光二极管的正向阻抗，如图3-46所示。正常情况下，可测得阻值为6kΩ。将红黑表笔代换，检测发光二极管的反向阻抗，正常情况下，可测得阻值为9kΩ。

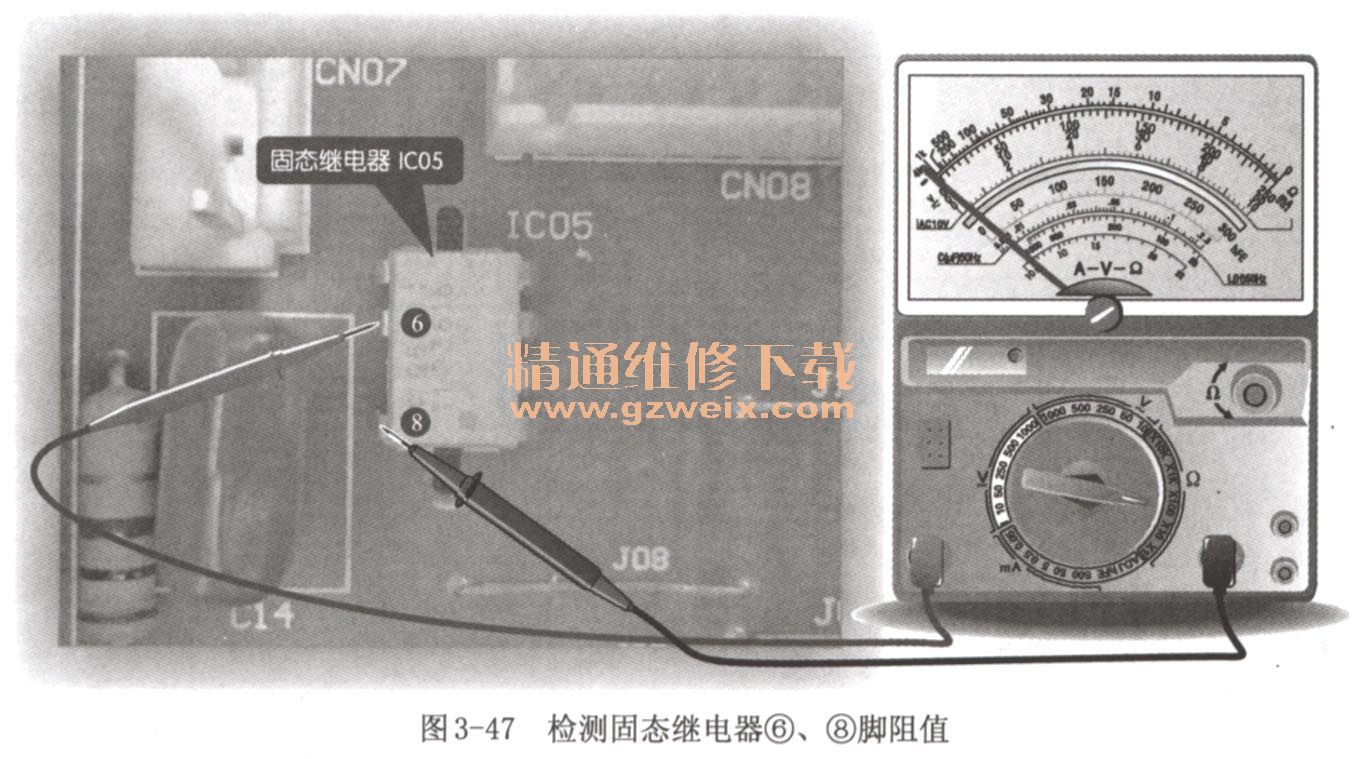

    再对固态继电器工C05的⑥、⑧脚阻值进行检测，黑表笔搭在⑧脚上，红表笔搭在⑥脚上，检测固态继电器工 C05内部双向晶闸管的阻值，如图3-47所示。在截止状态下，可测得阻值为无穷大。

    若检测出的阻值与正常值偏差较大，说明固态继电器IC05损坏，需要对其进行更换。若固态继电器工C05良好，应继续对驱动电路中的其他元器件进行检测，查找故障点。
    ④室内风扇风速检测电路的检测
    变频空调器若在使用过程中室内机的风速与设定风速不符，则应重点检测室内风扇风速检测电路。使用万用表检测微处理器风速反馈信号输入端的电压值，经检测，发现室内风扇处于高速、低速和静音状态下，所检测的电压值都为3. 46V。此时，可使用示波器对微处理器风速反馈信号输入端的波形进行检测，判断风速检测电路是否发生故障。

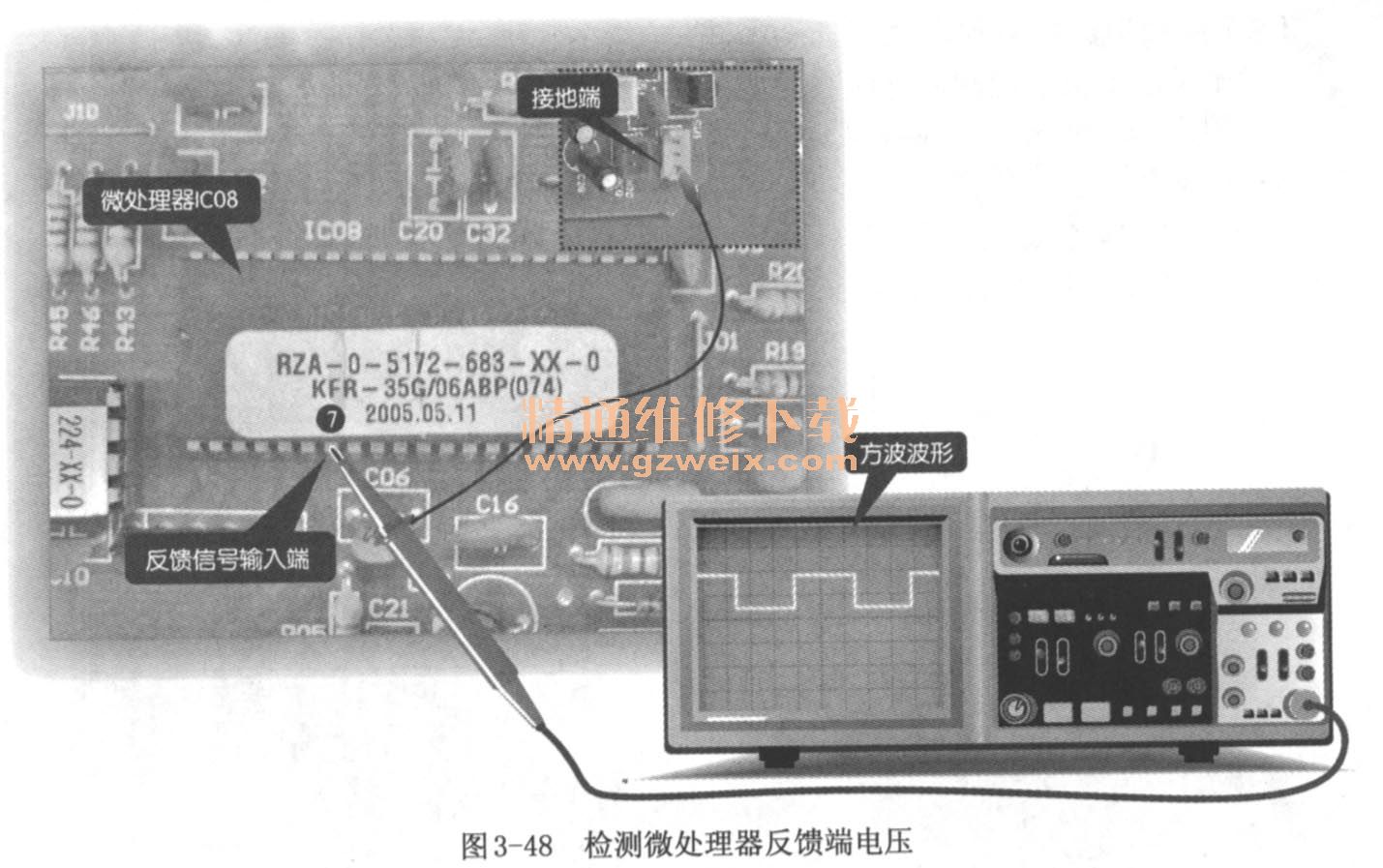

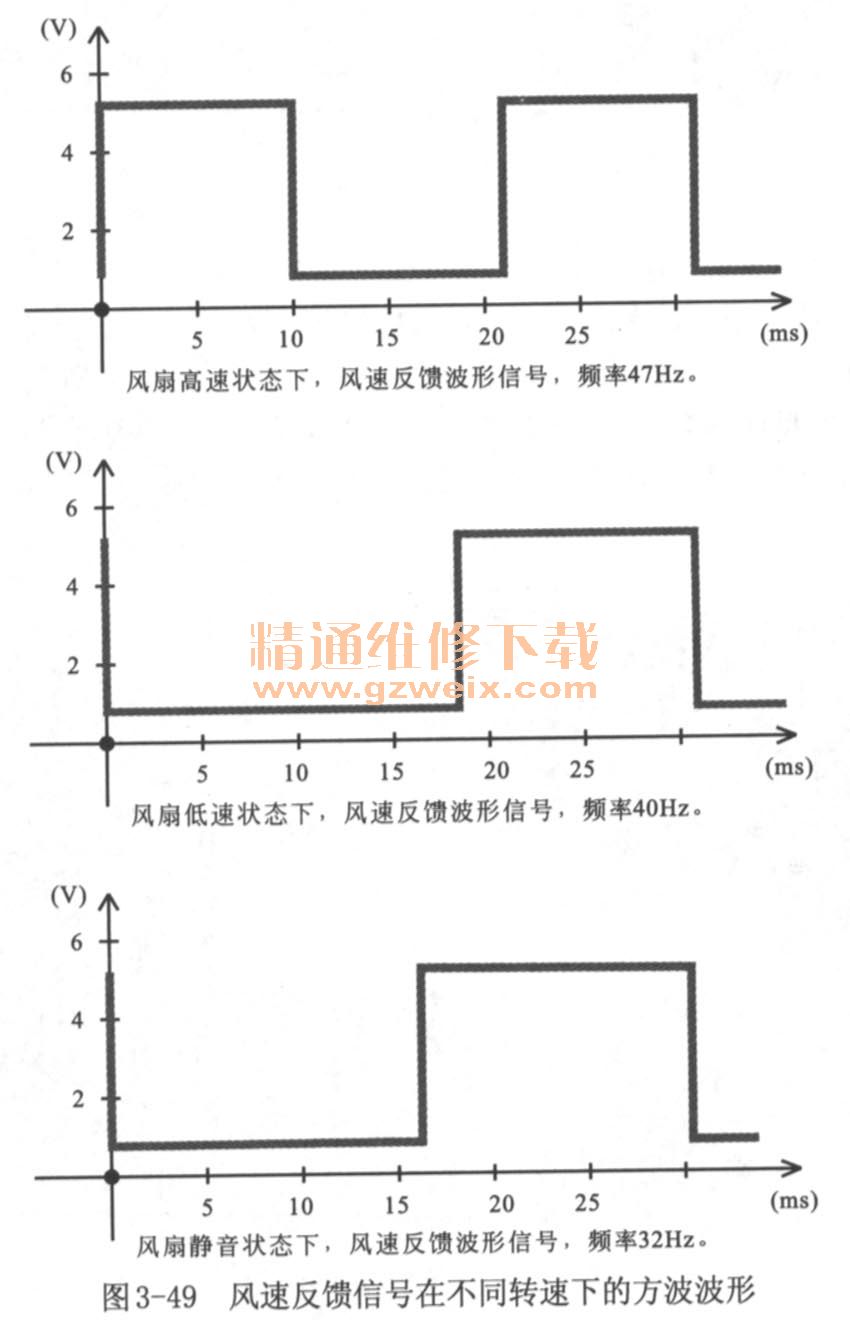

    将示波器接地夹接地，探头接触微处理器⑦脚，如图3-48所示。正常情况下可测得方波波形。室内风扇电机处于不同转速，检测的方波波形也略有不同，如图3-49所示，从坐标图中可以看出，不同转速下的方波波形，其脉冲宽度是不同的。若检测波形异常，说明霍尔元件或速度检测电路发生故障。

    3）室内风扇电机和霍尔元件的检测

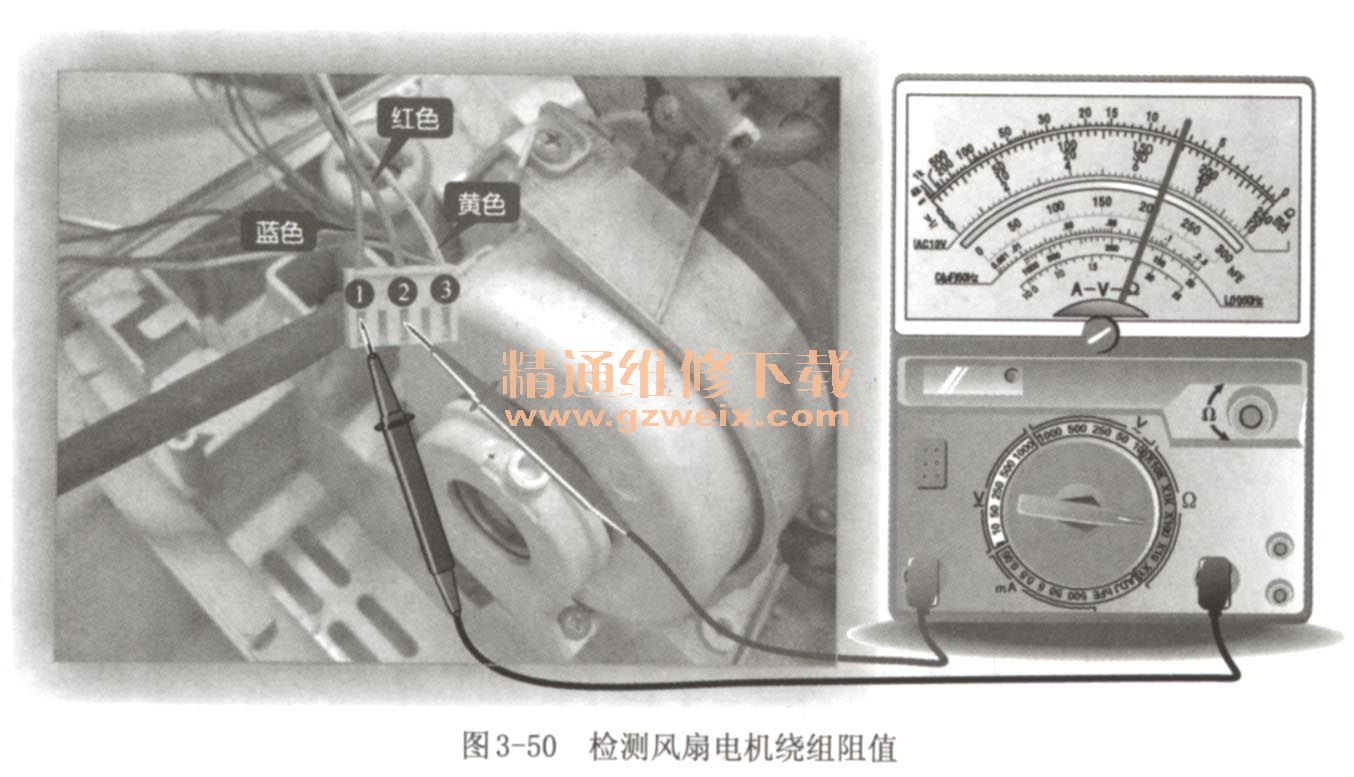

    对于风扇电机的检测，可使用万用表对其绕组阻值，来判断风扇电机是否损坏。将万用表调至“×100”欧姆挡，红、黑表笔任意搭在风扇电机的连接插件引脚上，检测电机绕组阻值，如图3-50所示。

正常情况下，可测得插件①、②脚之间阻值为750Ω ，②、③脚之间阻值为350Ω，①、③脚之间阻值为350Ω。若检测结果与正常值偏差较大，说明该风扇电机已损坏，需进行更换。

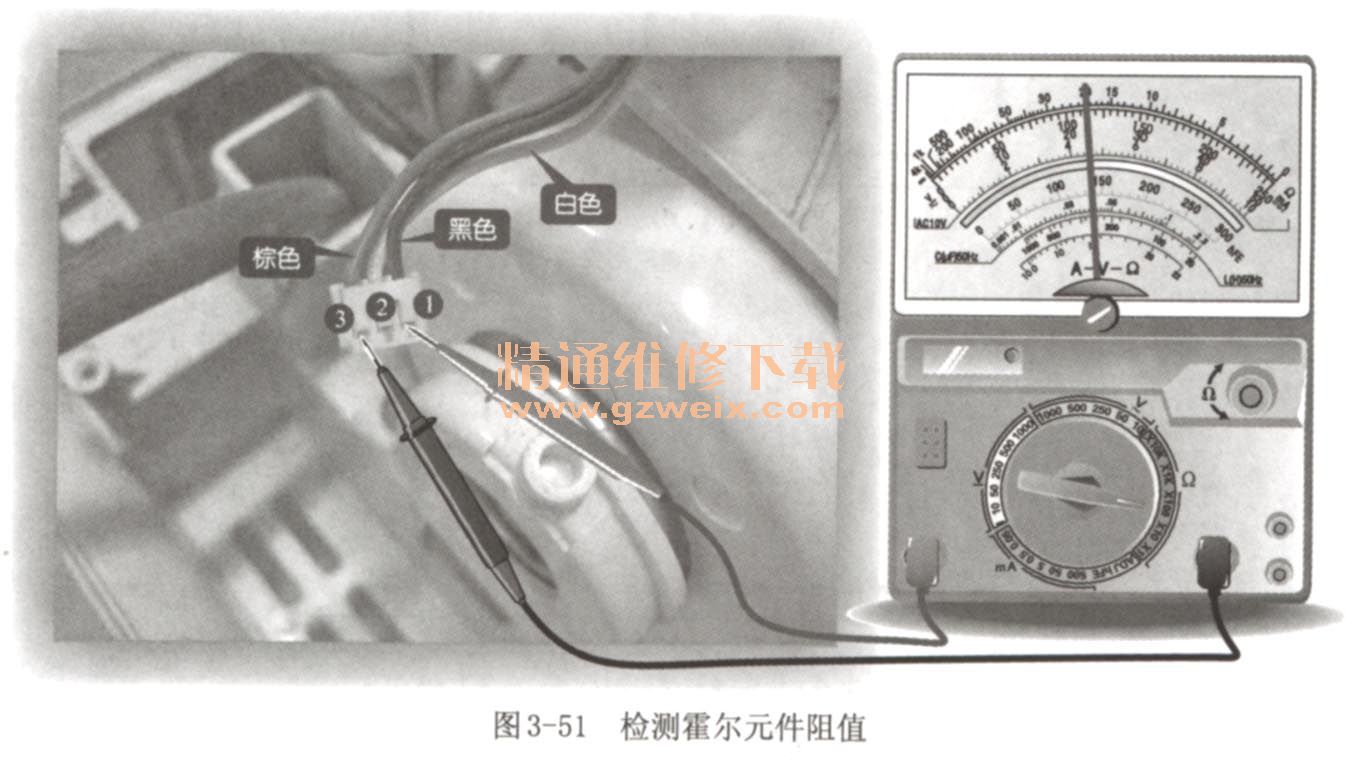

    霍尔元件的检测，同风扇电机相似，可使用万用表对其连接插件引脚之间的阻值进行检测，来判断其是否损坏。将万用表调至“×100”欧姆挡，红、黑表笔任意搭在霍尔元件的连接插件引脚上，检测引脚间阻值，如图3-51所示。正常情况下，可测得插件①、②脚之间阻值为2000Ω，②、③脚之间阻值为3050Ω，①、③脚之间阻值为600Ω。若检测结果与正常值偏差较大，说明该风扇电机的霍尔元件已损坏，需进行更换。
