3．3变频空调器主要部件的检修方法
    变频空调器的温度传感器组件分布于室内机和室外机中，主要用来检测变频空调器的室内外环境温度、管路温度和压缩机排气口温度。

    1认识变频空调器温度传感器组件

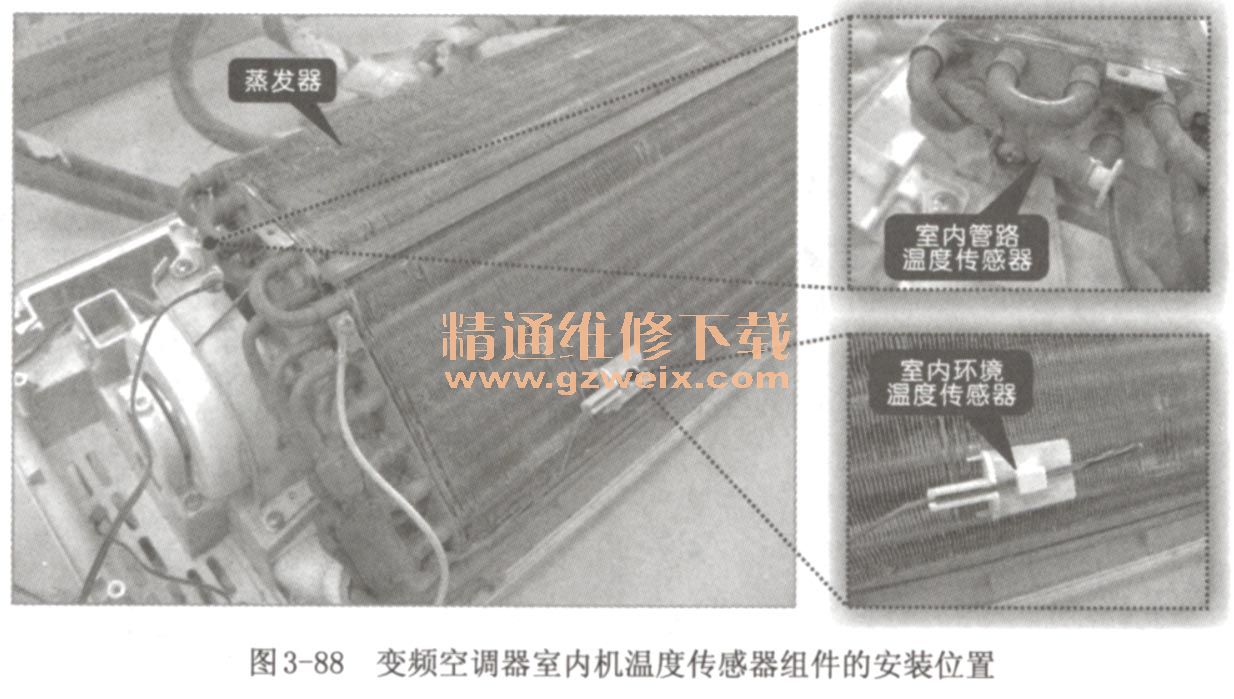

    变频空调器的室内机中，安装有室内环境温度传感器和室内管路温度传感器，如图3-88所示。室内环境温度传感器安装在蒸发器上方，用来检测室内环境温度；室内管路温度传感器安装在蒸发器管路旁的金属管中，对室内管路的温度进行检测。

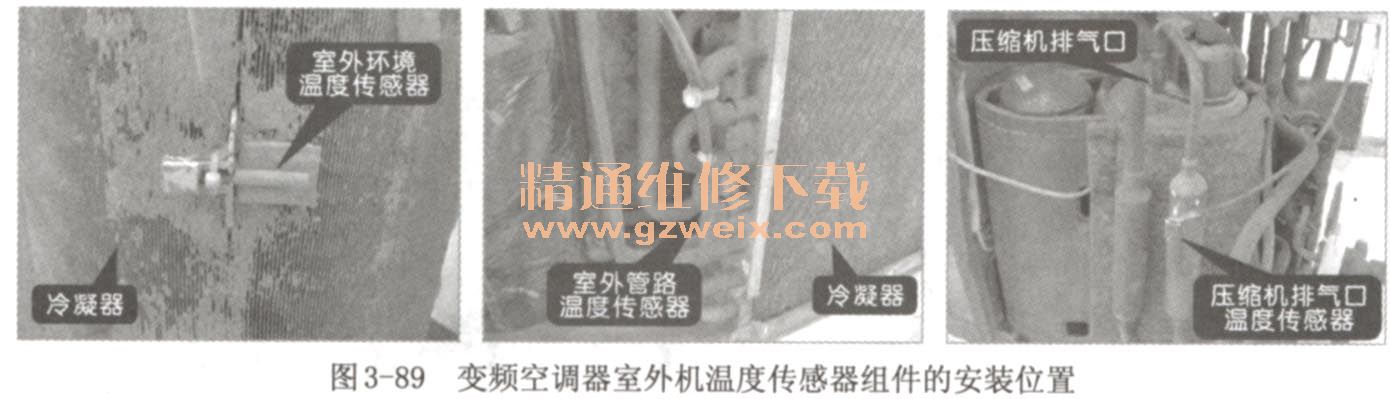

    而室外机中，则安装有室外环境温度传感器、室外管路温度传感器和压缩机排气口温度传感器，如图3-89所示。室外环境温度传感器安装在冷凝器后方，用来检测室外环境温度；室外管路温度传感器安装在冷凝器管路旁的金属管中，对室外管路的温度进行检测；而压缩机排气口温度传感器安装在与压缩机排气口相连的管路上。

    1.变频空调器温度传感器组件的结构

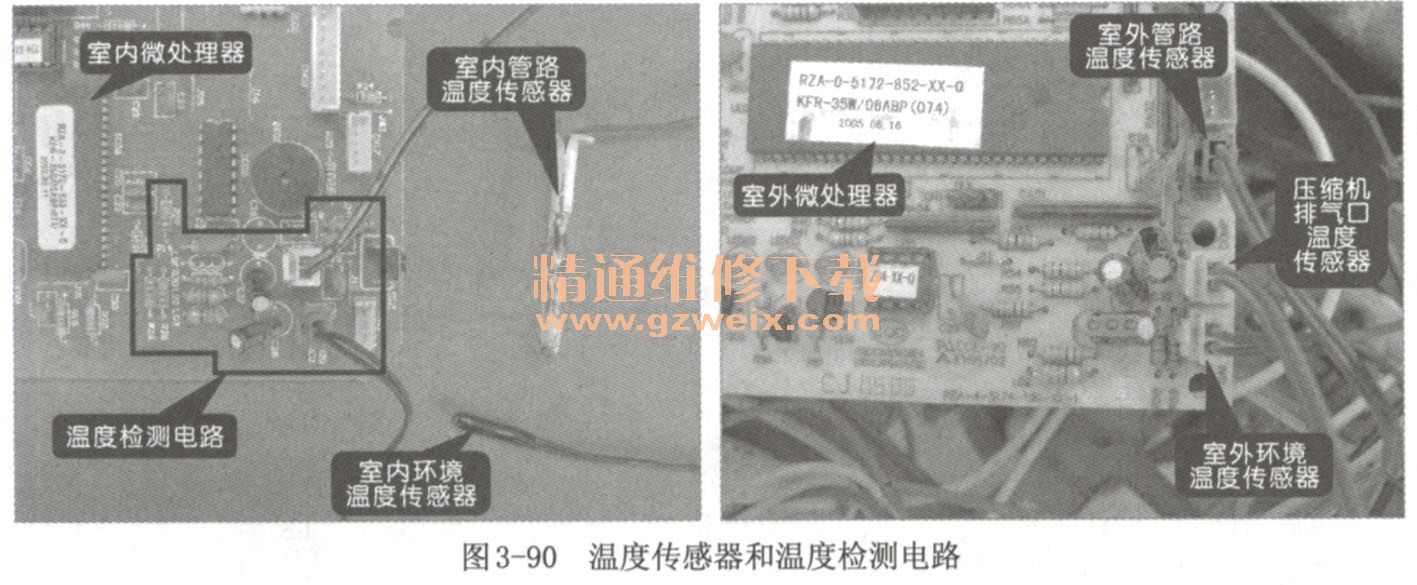

变频空调器温度传感器组件与电路板中的相关元器件共同构成温度检测电路，如图3-90所示。变频空调器中的温度传感器采用热敏电阻作为感温元件，感知其周围温度的变化，并将温度信号经由温度检测电路处理后送入微处理器中，经过微处理器识别后，对整机的工作状态进行调整，从而达到控温的目的。

    2.变频空调器温度传感器组件的工作原理
    变频空调器室内机和室外机的环境温度传感器、管路温度传感器的工作原理相同，这里以室内环境温度传感器（负系数热敏电阻）为例，介绍温度传感器的工作原理。

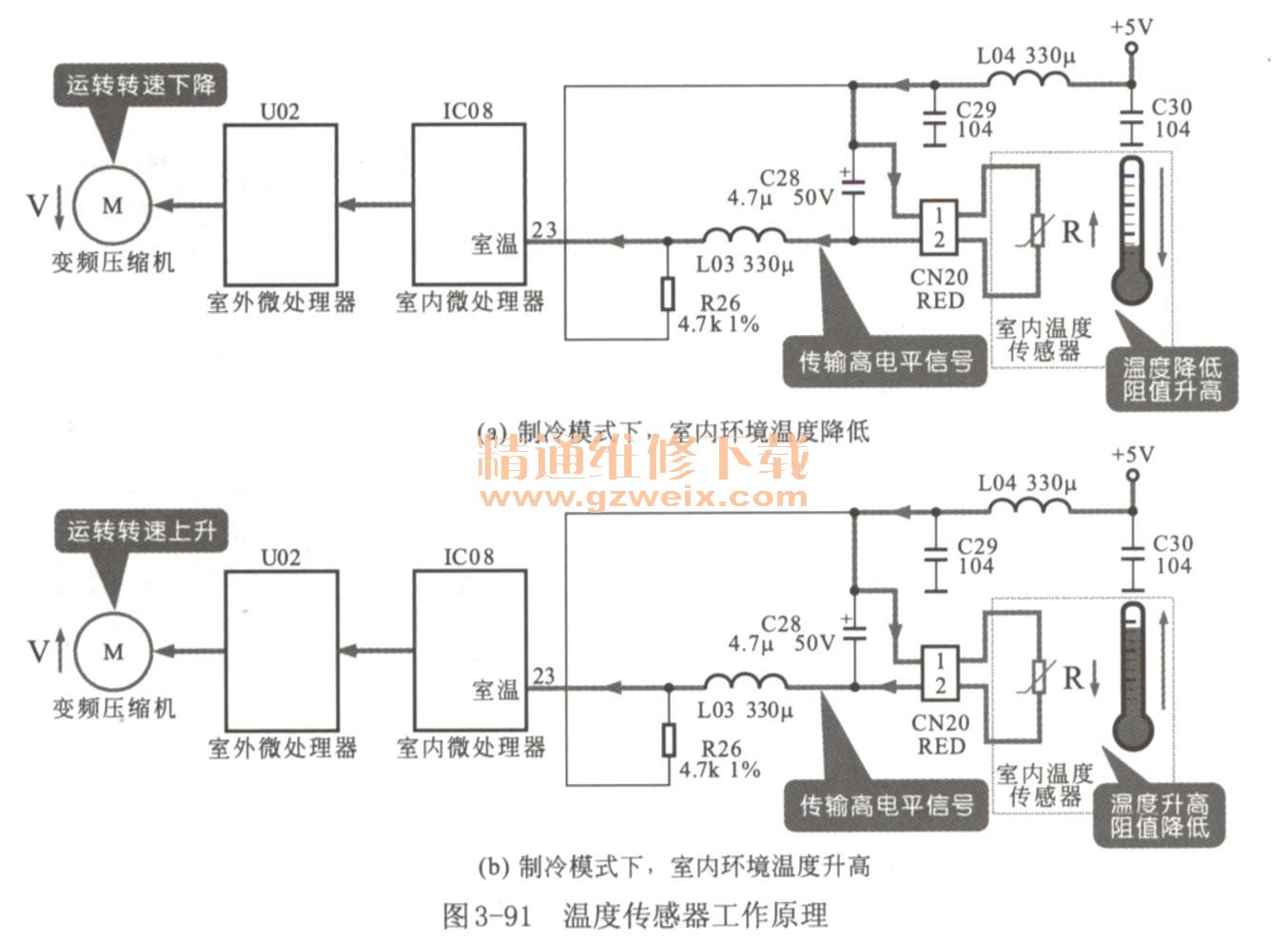

    变频空调器处于制冷模式时，当室内环境温度传感器检测到室内温度降低，其自身阻值升高，使其输出的电压降低，从而送入微处理器中的电压值也降低。微处理器接收到温度传感器传输的低电压后，其内部自动调整变频空调器的制冷温度，对室外电路传输信号，由室外机控制电路降低压缩机的运转转速，使其处在恒温的制冷模式下，从而保证变频空调器的自动控温功能，如图3-91（a）所示。

    当室内环境温度传感器检测到室内温度升高时，其自身阻值会降低，使其输出的电压升高。微处理器接收到温度传感器传输的高电压后，其内部自动调整变频空调器的制冷温度，对室外电路传输信号，由室外机控制电路升高压缩机的运转转速，使其处在恒温的制冷模式下，从而保证变频空调器的自动控温功能，如图3-91（b）所示。
    如图3-92所示为海信KFR-35GW/06ABP变频空调器室内机温度检测电路。从图中可以看出，+5V供电电压经过电感L04（用于防止温度传感器供电电压波动），分别送入室内环境温度传感器和室内管路传感器中，为其提供工作电压。传感器将检测到的温度信号转换为电信号输出，该信号经过电感L02、L03稳压后，再通过R26、R28分压取样，分别送入微处理器IC08的23、24脚。
