看图学习变频空调器故障维修
来源:本站整理  作者:佚名  2014-08-10 07:47:16


    4.4曲变频空调器制冷剂充注的方法
    变频空调器根据其使用的制冷剂不同,在充注制冷剂的过程中应选择三通检修表阀或复合表阀进行充注。

    4.4.1三通检修表阀充注制冷剂的方法

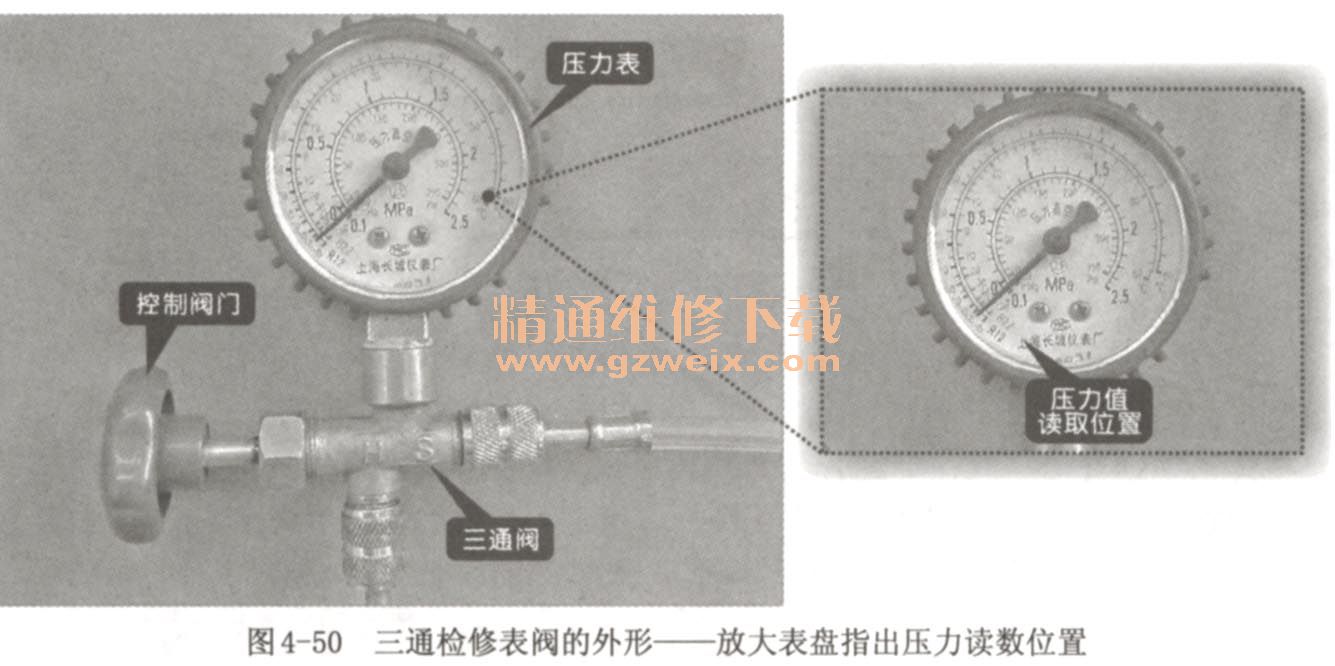

    三通检修表阀是由三通阀、压力表和控制阀门组成,如图4-50所示。其压力表最大量程一般为0.9~2. 5MPa不等,负压一般为0~-0. 1MPa。可通过查看三通检修表阀的表盘压力数值来确定管路压力值,从而判断制冷剂充注量。

    目前,采用R22有氟制冷剂的变频空调器,通常使用三通检修表阀充注制冷剂。

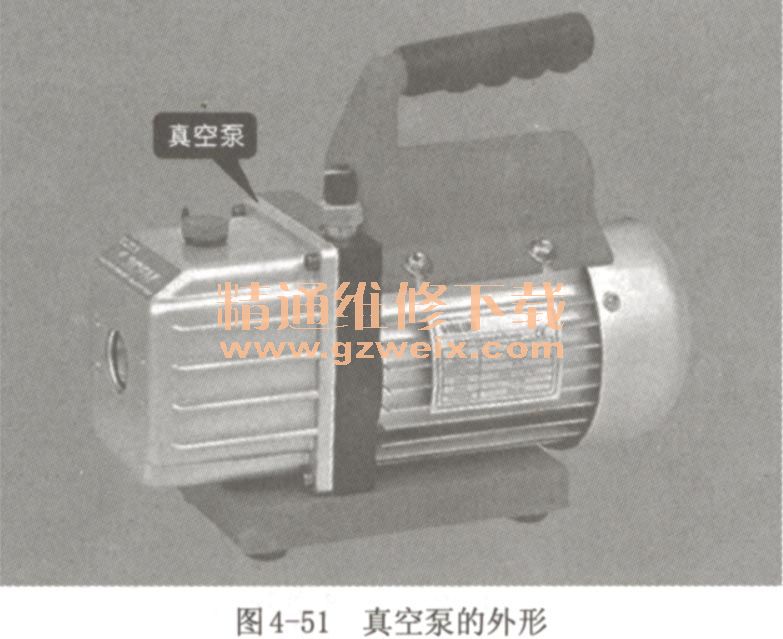

    ①进行充注制冷剂之前,需要先对空调器的制冷系统进行抽真空,这就要用到专用的抽真空设备,即真空泵,如图4-51所示。这种真空泵能达到2L/s(升/秒),极限真空能达到-0.1MPa(-760mmHg)。

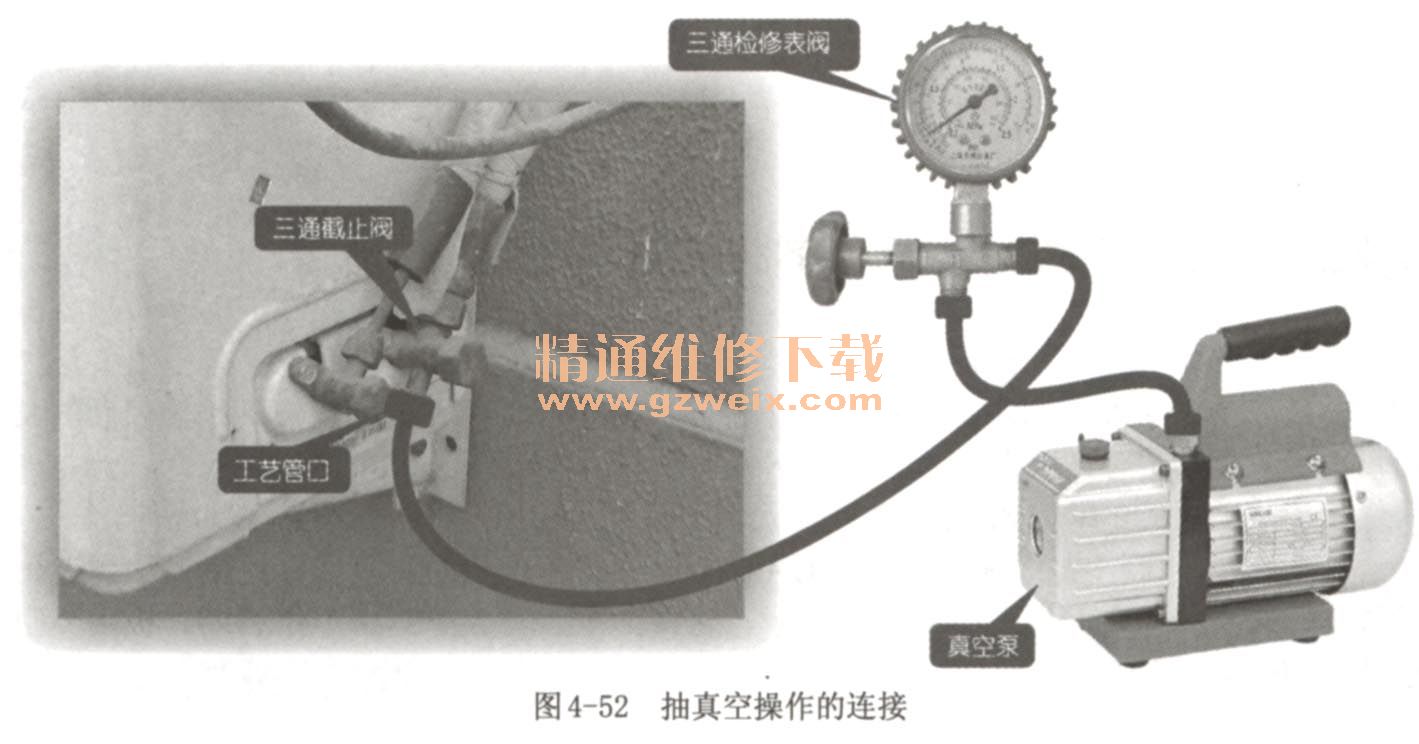

    ②通过连接软管,将真空泵、三通检修表阀与空调器室外机三通截止阀上的工艺管进行连接。连接时,要注意三通检修表阀上与阀门垂直的接口与工艺管口相连、与压力表垂直的接口与真空泵相连,如图4-52所示。



    关键提示:

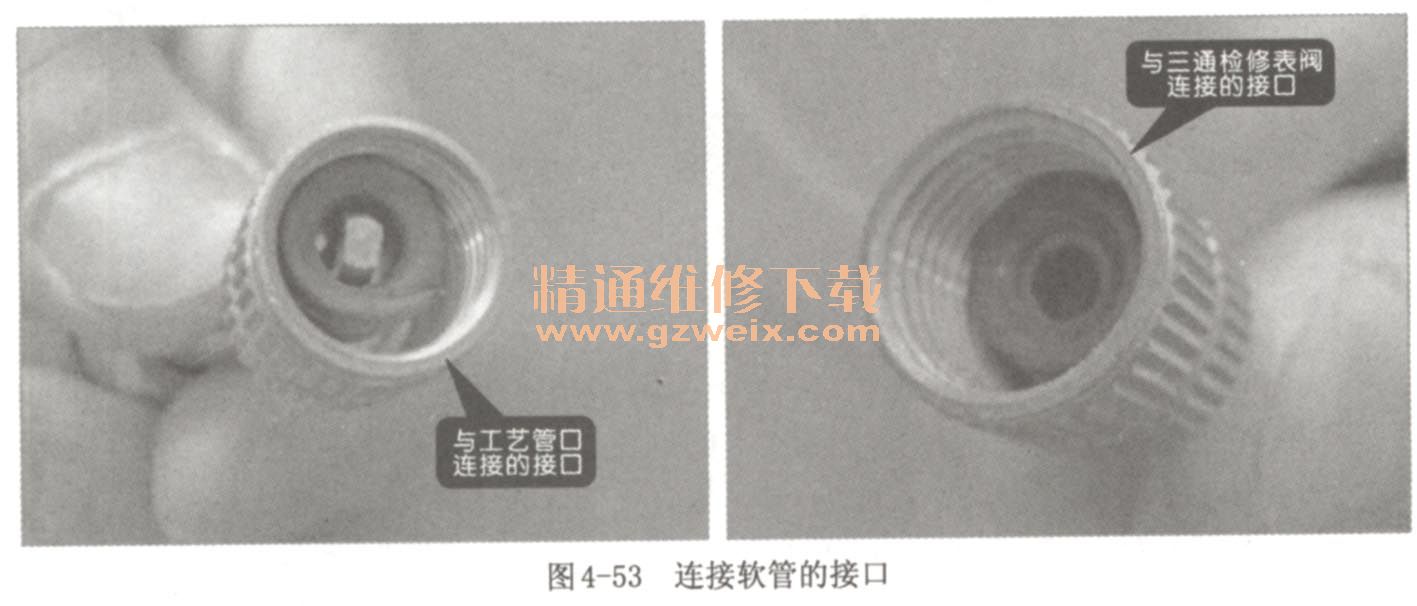

    使用连接软管进行连接时,要注意软管的接口,其中与工艺管口连接的接口使用的是带有阀门的接口,而与三通检修表阀连接的接口使用的是没有阀门的接口,如图4-53所示。

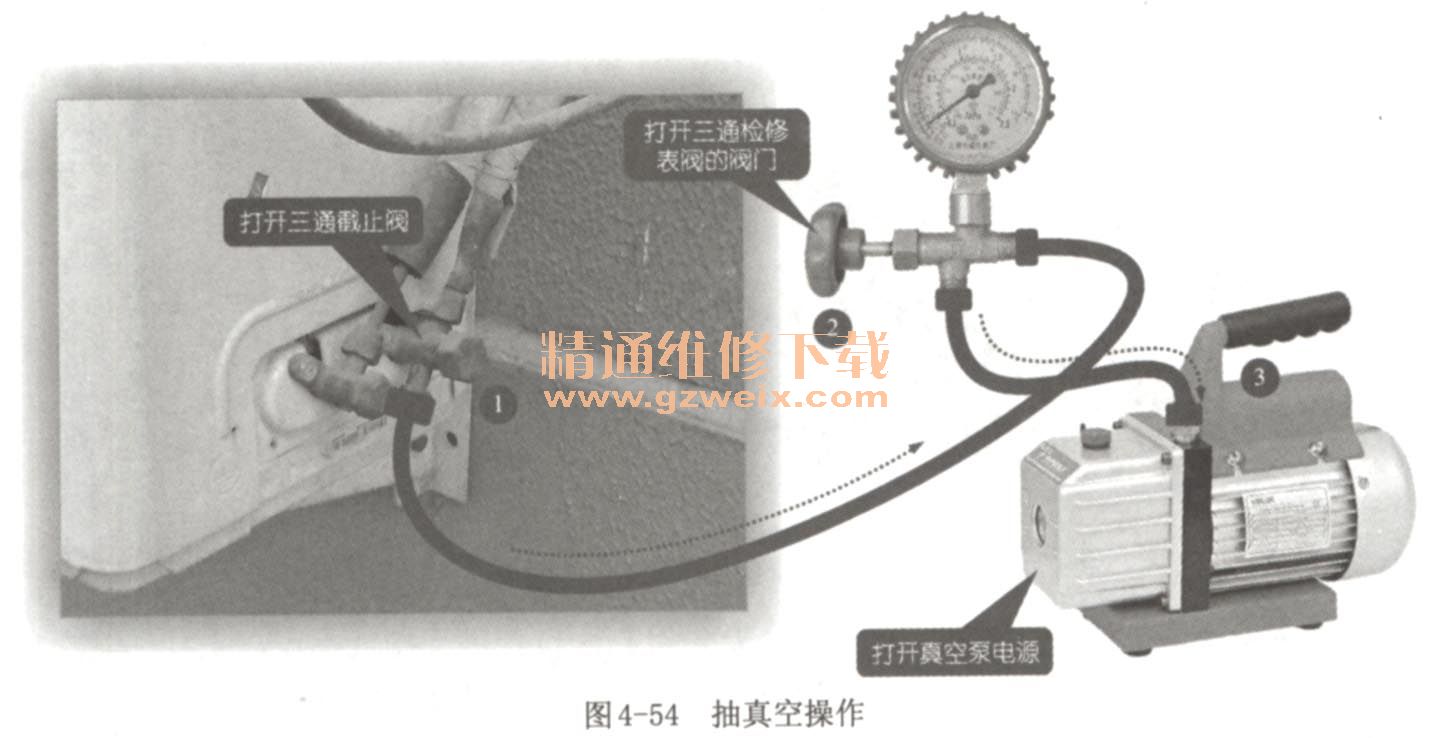

    ③真空泵与制冷管路连接好后,即可开始抽真空操作。先将三通截止阀的打开1,然后打开三通检修表阀的阀门2,最后按下真空泵的电源开关3。抽真空操作一般会持续15~30分钟,如图4-54所示。

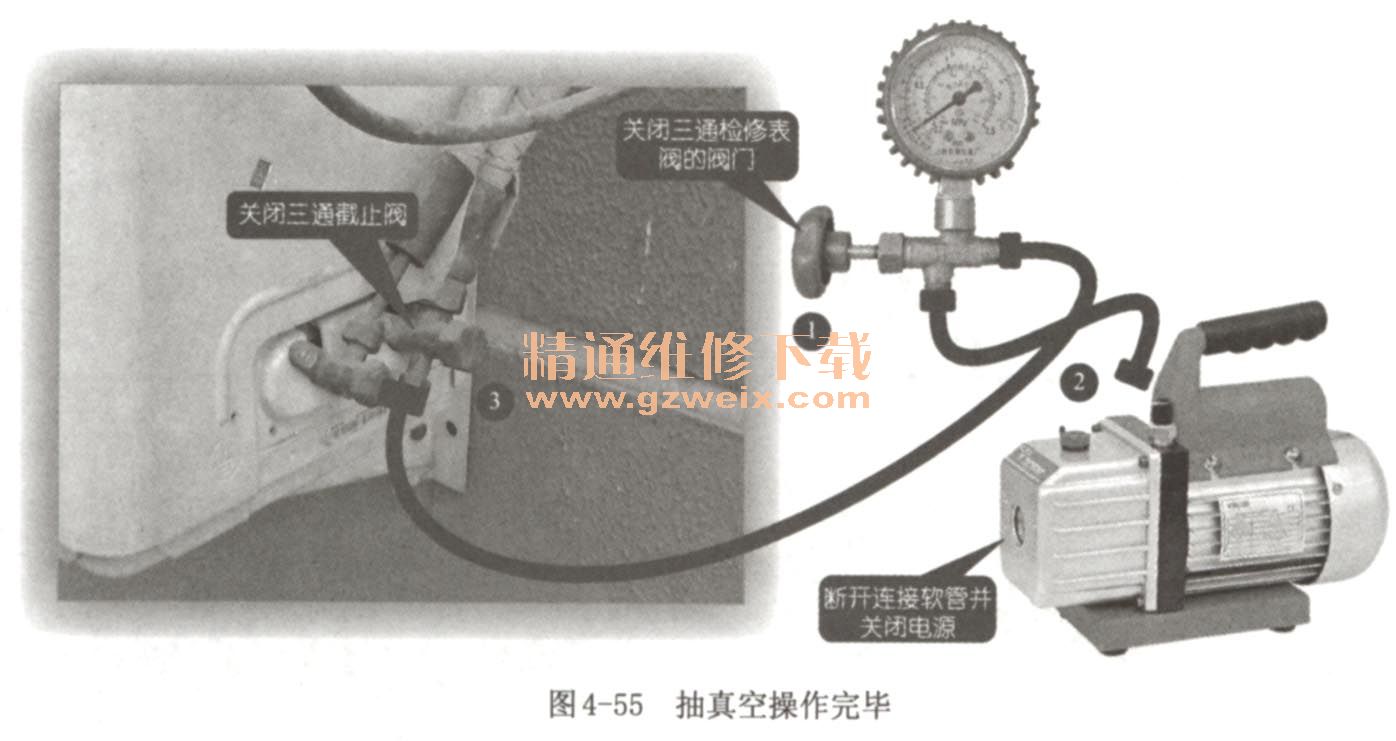

    ④当压力表的指针指向-0. 1MPa时,真空度达到抽真空的压力要求。关闭抽真空设备时,即应先关闭三通检修表阀的阀门1,然后断开三通检修表阀与真空泵之间的连接软管,并关闭真空泵电源2,最后将三通截止阀关闭3,抽真空操作就完成了,如图4-55所示。一定要按照上述步骤关闭真空泵,操作不慎可能会导致真空泵机油被倒吸出来。

    ⑤空调器抽真空完毕后,便可进行充注制冷剂的操作。通过连接软管,将制冷剂钢瓶、三通检修表阀与空调器室外机三通截止阀上的工艺管口进行连接。

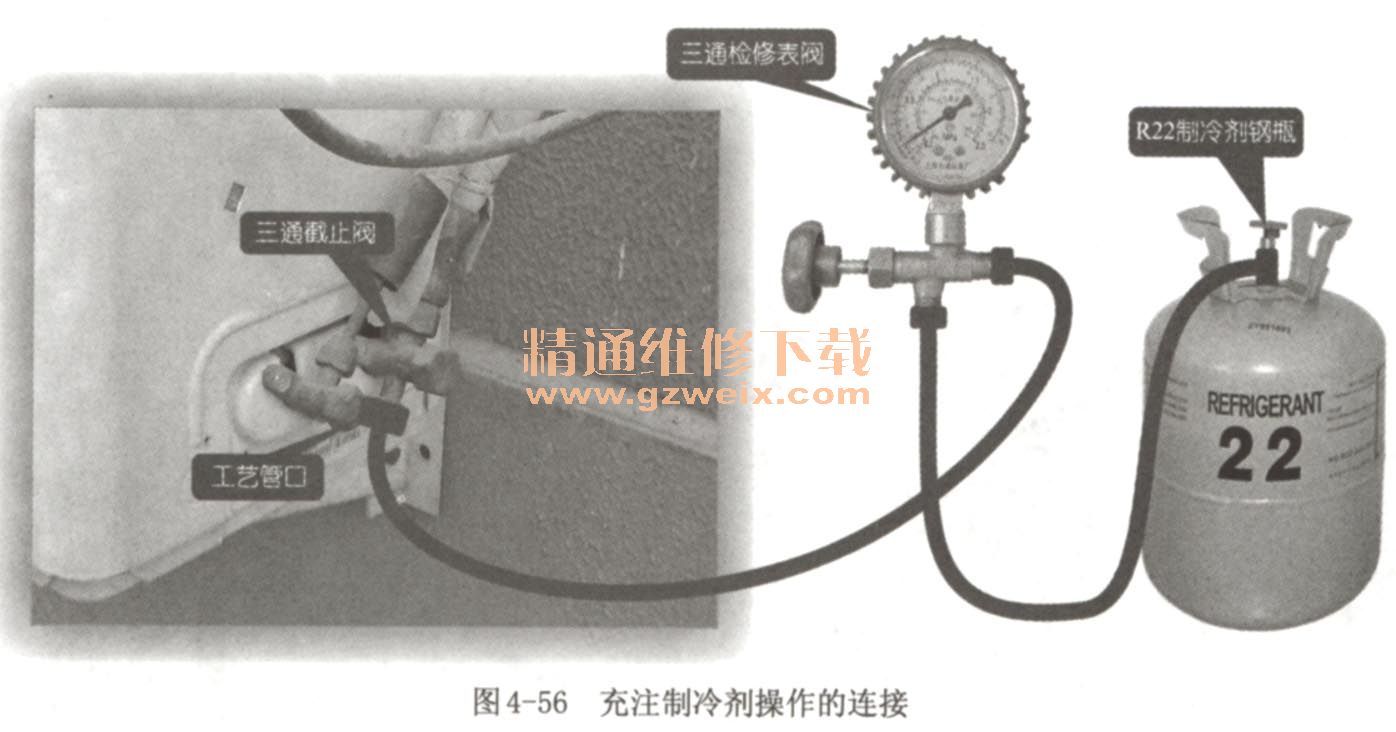

    连接时,要注意三通检修表阀上与阀门垂直的接口与工艺管口相连、与压力表垂直的接口与制冷剂钢瓶相连,如图4-56所示。

    ⑥连接好设备后,充注制冷剂之前,要先对充注设备进行排气操作。先打开制冷剂钢瓶阀门1,这时会有气体从接口处排除(连接软管口不要拧紧)2。排气完成后,将工艺管口拧紧,如图4-57所示。

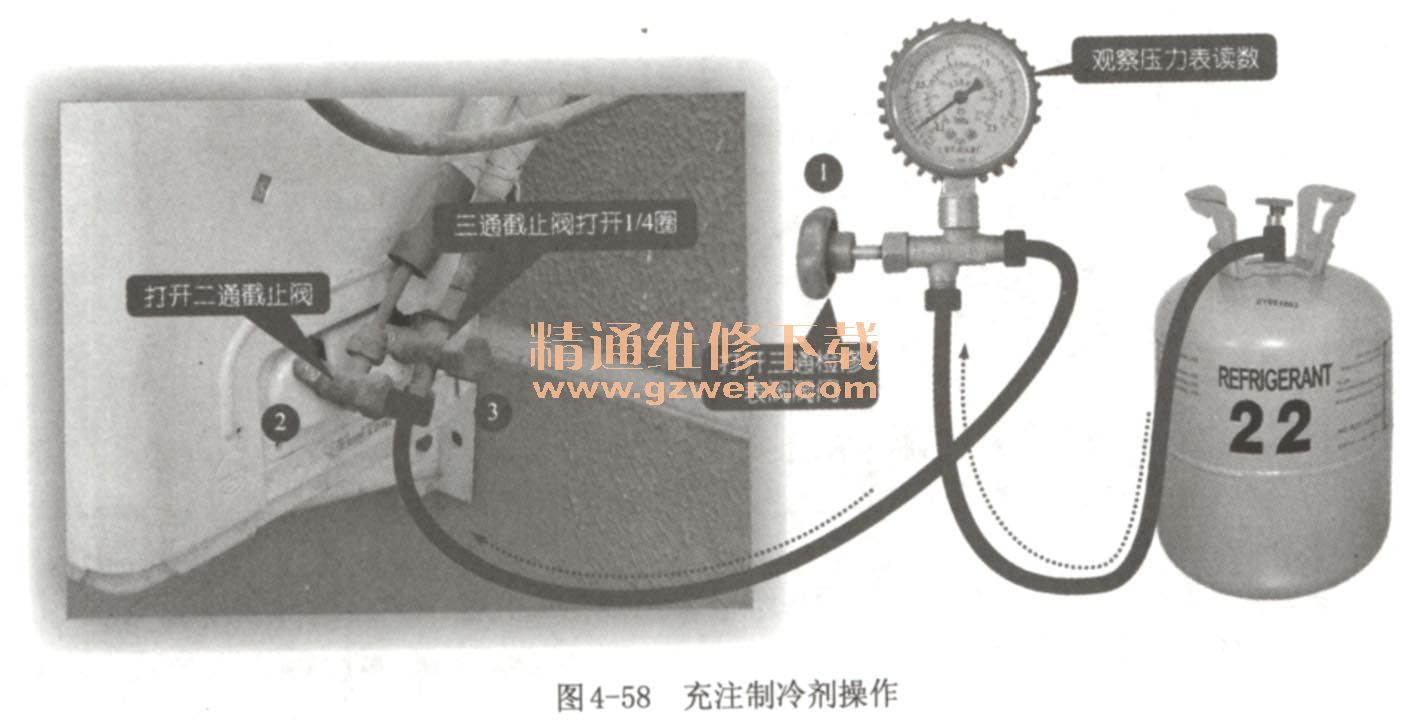

    ⑦排气完毕后,开始充注制冷剂。先将三通检修表阀的阀门打开1,然后将二通截止阀全部打开2,三通截止阀打开1/4圈3,注意观察压力表读数,如图4-58所示。

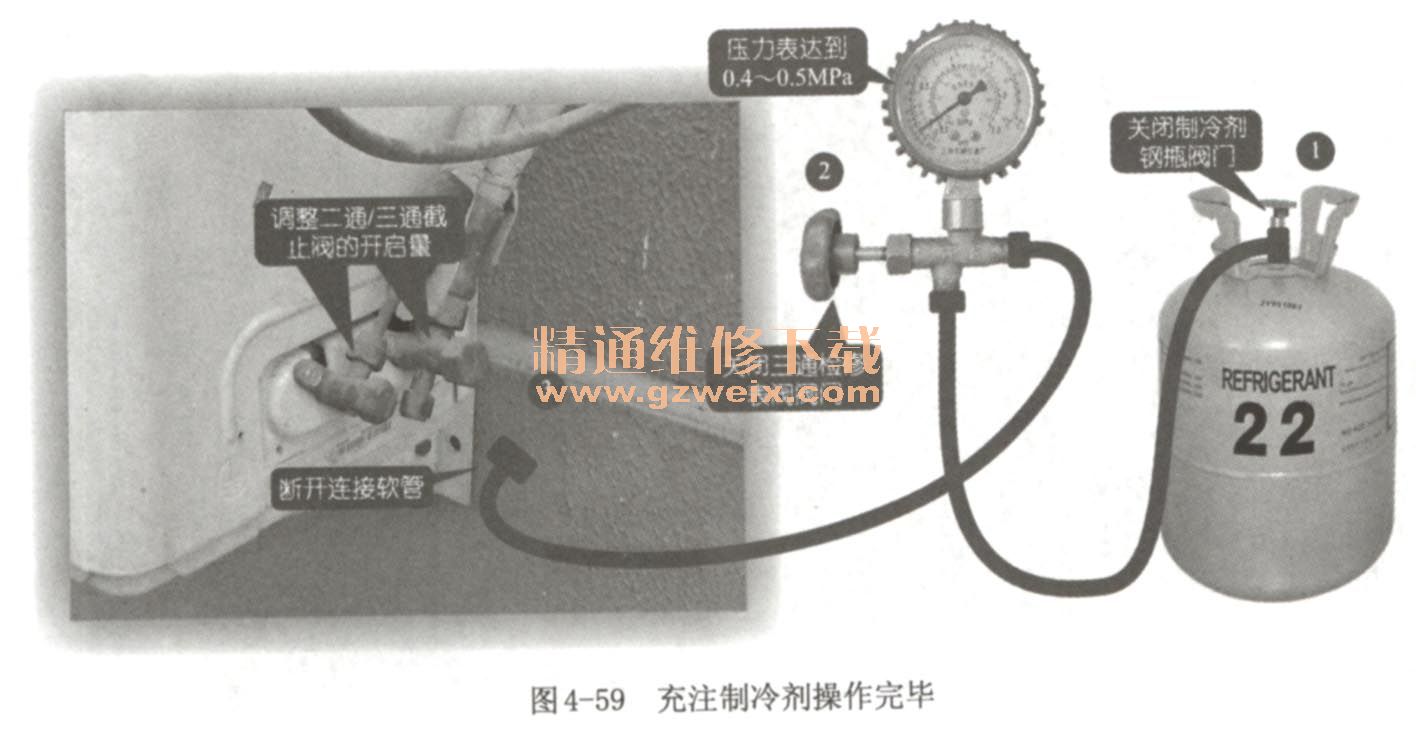

    ⑧当压力表指针指向0.4~0. 5MPa时(冬季/制热时为0. 8MPa ),说明制冷剂已冲注完成。这时先关闭制冷剂钢瓶的阀门1,再关闭三通检修表阀的阀门2,然后调整二通、三通截止阀的开启量,并断开连接软管3,如图4-59所示。

    关键提示:

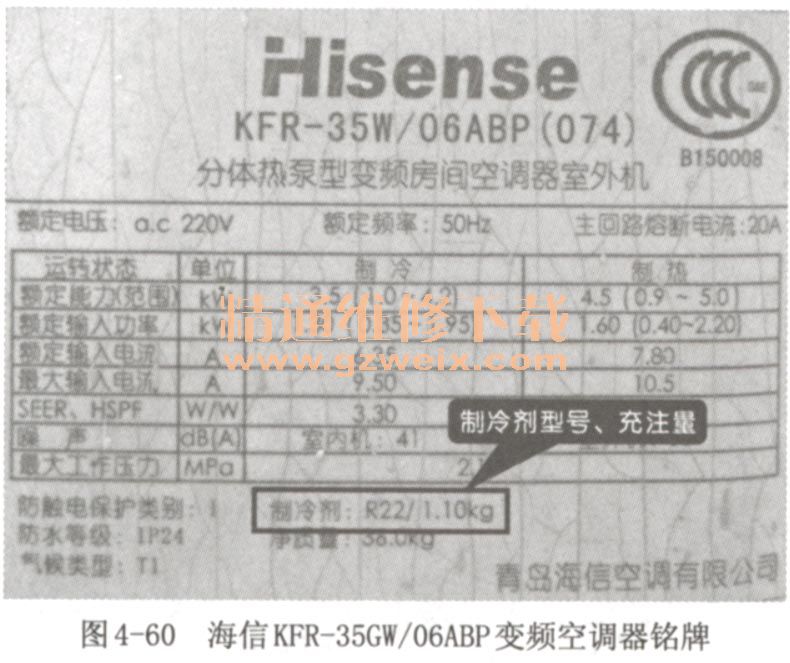

    除了用测试压力的方法充注制冷剂外,还可使用称重制冷剂钢瓶的方式来充注制冷剂。下面以海信KFR-35GW/06ABP变频空调器为例,介绍这种充注方法。在充注制冷剂之前,先查找该空调器的铭牌,来确定制冷剂的类型和充注量,如图4-60所示。经查看铭牌,可知该空调器使用的制冷剂为R22型,充注量为1.10kg。

    通过连接软管,将制冷剂钢瓶、三通检修表阀和空调器室外机三通截止阀上的工艺管口进行连接,连接时要注意三者之间的连接关系,然后将制冷剂钢瓶放在电子秤上,用以测量制冷剂充注量。
    连接好充注设备后,就要对充注设备进行排气操作(此操作在前文介绍过)。

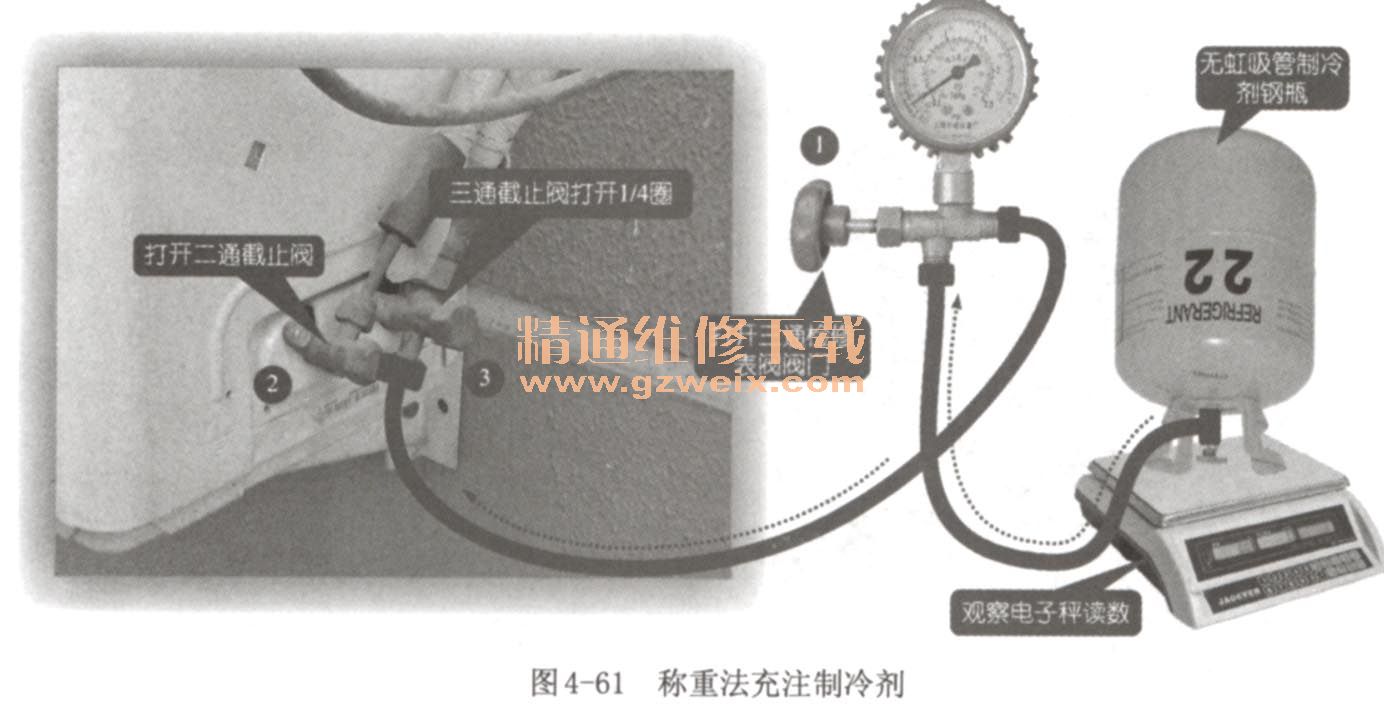

    排气完成后,就可开始充注制冷剂。先打开三通检修表阀的阀门1,然后将二通截止阀全部打开2,三通截止阀打开1/4圈3,注意观察电子秤的显示屏,如图4-61所示。

    当电子秤显示的钢瓶重量减少了1. 10kg时,说明制冷剂已冲注完成。这时先关闭制冷剂钢瓶的阀门,再关闭三通检修表阀的阀门,然后调整二通、三通截止阀的开启量并断开连接软管。
