奔驰EQC车型作为新产品,代表了梅赛德斯-奔驰全新研发的纯

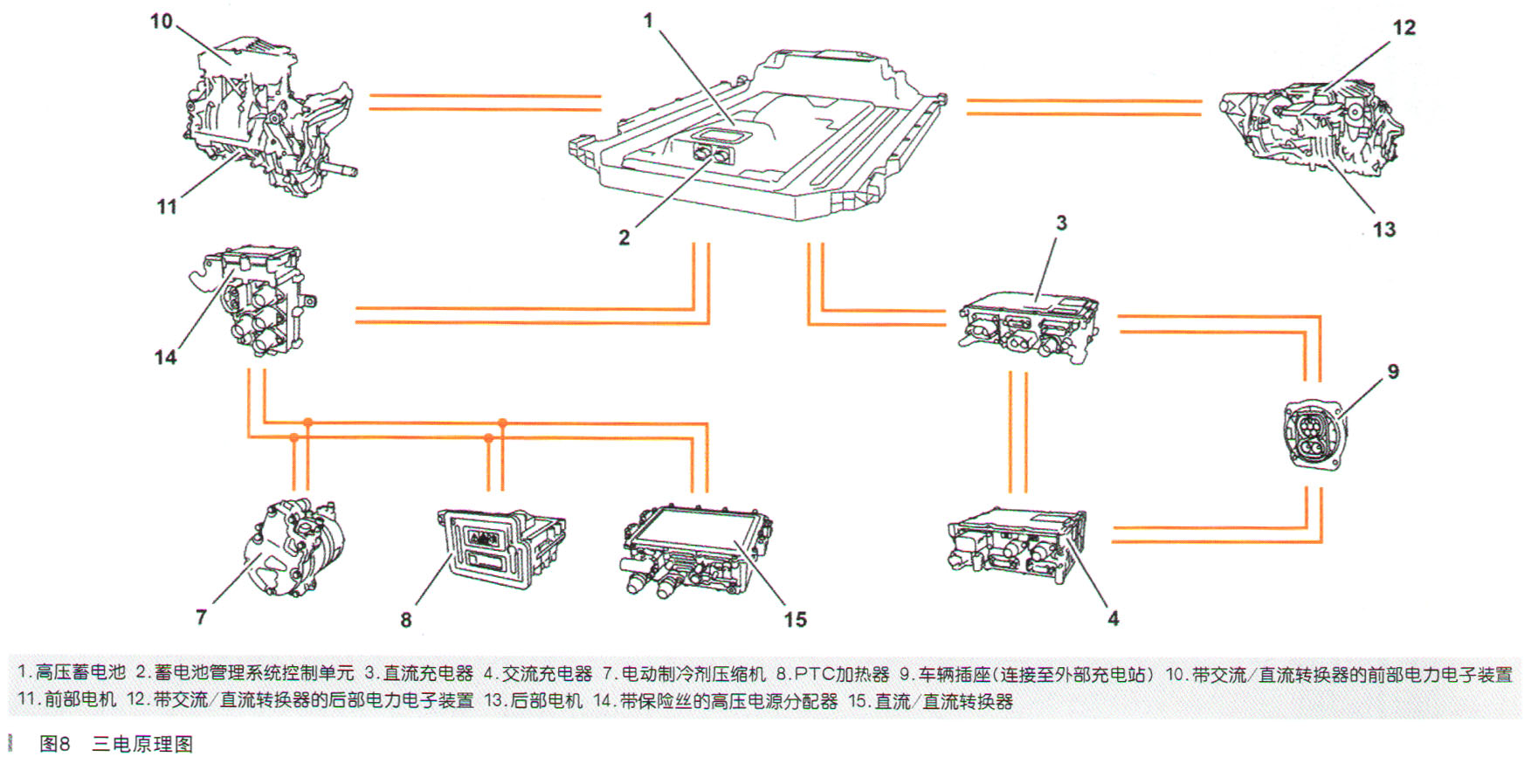

电动汽车,在这首先简要介绍该款车型三电系统的工作原理(如图8所示):高压
蓄电池是全车的电源,通过电力电子装置向电机供电,使电机运转,驱动车辆行驶;通过高压分配盒为其他耗电量高的用户如空调压缩机或PTC加热器等提供电能,分配盒上的保险丝用于保护高压用电器;此外它还通过直流/直流转换器为12V车载
蓄电池充电。高压
蓄电池具有三个控制单元,两个控制
蓄电池管理,第三个即网关,确保前两个单元之间的通信;
蓄电池管理系统控制单元监测互锁电路、电压、电流、温度、接触器的状态、绝缘监测的状态等参数。
在了解基本原理后,着手分析故障码,这几个控制单元都存在供电过低的故障码,而供电是任何用电器工作的前提条件,因此,检查方向应该首先从供电入手;另外,N116/5的故障码是当前存在的,并且故障码说明了直流充电连接单元内部的触点卡滞,换言之,N116/5内部存在故障。
按上述分析,优先从N116/5的故障码进行检查,执行故障码P2BC500的引导测试,结果无有价值的线索或指引,如图9所示。
在WIS中查找N116/5的电路图(如图10所示),得知N116/5的供电分别来自K40/5f471和F63,两个接地分别为W3/8和W92/6。这样,将万用表一端分别接在FLV1插头1和3针脚,另一端分别接在7枷,测得电压均在12V左右。沿着供电线和接地线的走向,不断摇晃导线,结果电压依旧没变化,确认供电和接地无异常;同样,检查W92/6也是正常的。
