根据上述分析和检查情况,判断直流充电连接单元内部故障,这是否有必要通过与其他车对调的方式进行确认呢?或者是否需要检查其他控制单元的供电呢?

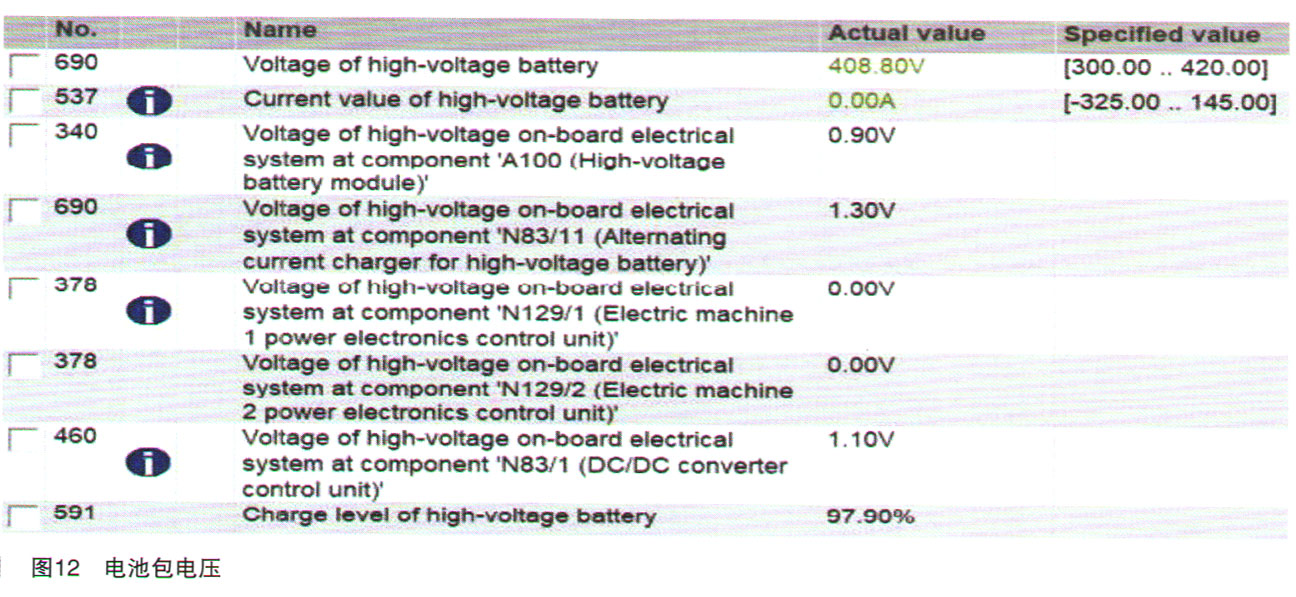

带着疑问,查看高压系统的实际值(如图11、图12所示),尝试是否可以发现故障线索,结果读取到直流充电连接单元内部正极端子触点卡在闭合位置,高压电池包的电压正常,但电池包内部的单格电池(1~96)电压(4.25~4.27V)过高而超出标准范围(2 .00~4.20V)。
从实际值来看,单格电池电压过高能否说明电池包已经损坏了呢?但是电池包的电压又是正常的,因此,尚无法确认电池包是否有故障。
带着疑问,尝试删除全车所有故障码,并断开低压

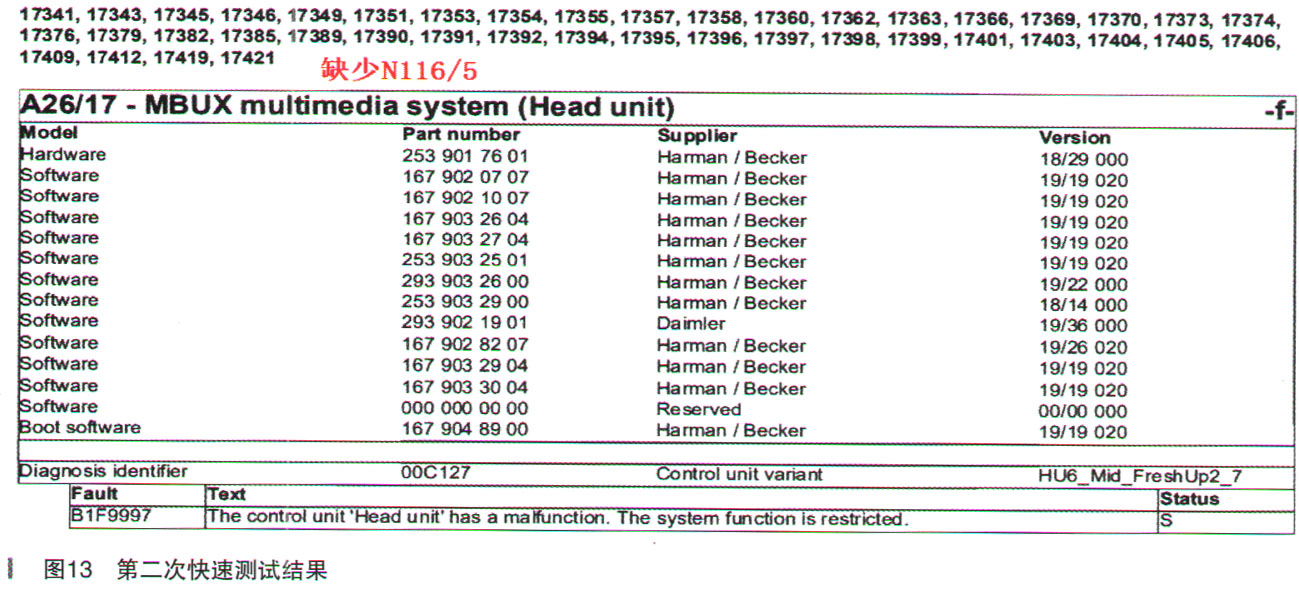

蓄电池负极10多分钟,然后重新对车辆进行快速测试,观察故障码是否可以消除。结果发现 N116/5直接从诊断界面上消失(如图13所示),即N116/5测试不到,其原因分别有CAN线、供电、接地或控制单元自身故障。
鉴于供电和接地前面已检查是正常的,按电路图指引检查CAN线,结果CAN线正常。排除外围因素,尝试从诊断仪车辆功能界面里面的“Body”菜单进入此控制单元,退出再次快速测试,依旧无法测到,确认是N116/5自身故障引起的。

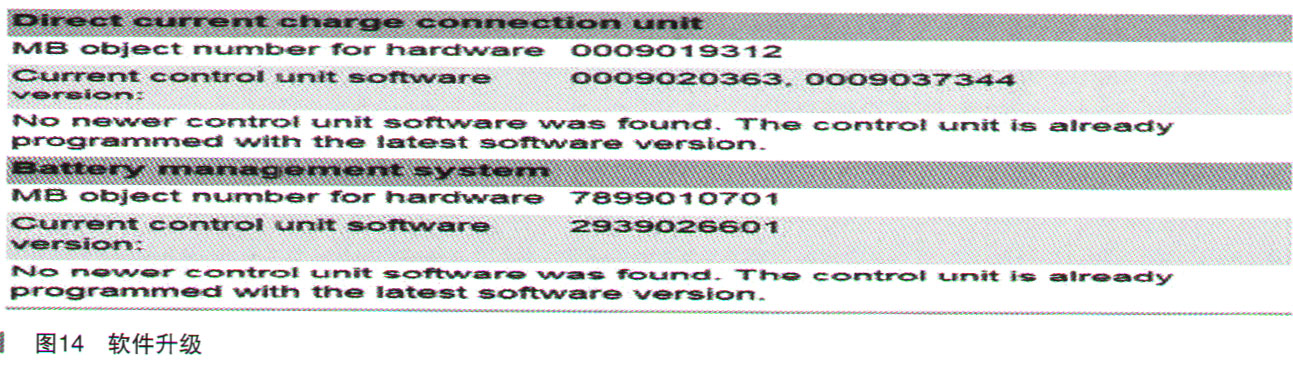

进入N116/5,对其进行软件升级,但未发现新版本(如图14所示),排除软件因素;这样,更换N116/5,车子顺利启动,故障彻底排除。
