一辆行驶里程约3.6万km、装配264发动机、9速自动变速器的2019年奔驰E300轿车。客户反映:该车仪表台上的环境照明灯不亮。
故障诊断:接车后和客户一起试车,发现车内环境照明灯都正常。经详细询问客户得知,车辆刚启动前几分钟环境照明灯都正常,但大约5min后仪表台上的环境照明灯就会熄灭。如果熄火再重新启动,那么环境照明灯就又亮了,过几分钟还会熄灭。故障点位置如图1所示。

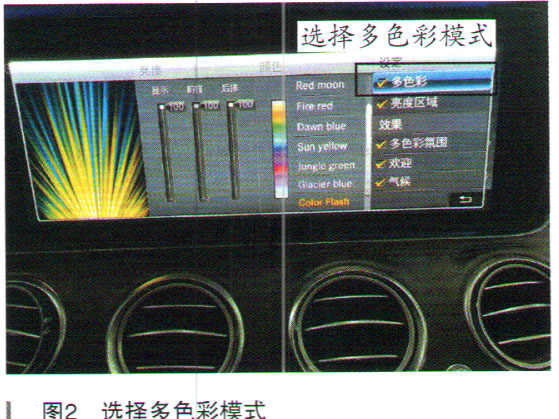

正说话时,故障现象再次出现了,此时仪表台上的环境照明灯不亮,左前及右前脚坑照明灯不亮,左前座椅及右前座椅轮廓照明灯不亮。经过多次试车发现,如果在娱乐系统显示屏上选择多色彩模式后(如图2所示)那么环境照明灯每隔十几秒钟就会改变色彩,环境照明灯就会一直亮。如果采用单色彩模式,环境照明灯过一会儿就会熄灭。
连接诊断仪进行快速测试,读取到故障码如图3所示。
环境照明灯也称氛围灯,通过相应的照明来调整车内的氛围,为此它会直接或者间接地照亮车内的不同区域。环境照明灯系统由控制单元(N162)进行控制,环境照明灯系统的LED可以按多达64种不同的颜色促动。
此款车的环境照明灯采用局域互联网LIN总线控制,分为7条LIN总线系统,如图4所示。故障现象所处在LIN总线7上面,LIN总线7上又包含了10个环境照明灯。此时查看10个环境照明灯的实际值状态,都是“准备就绪”,如图5所示。但奇怪的是为什么一个都不亮呢?
