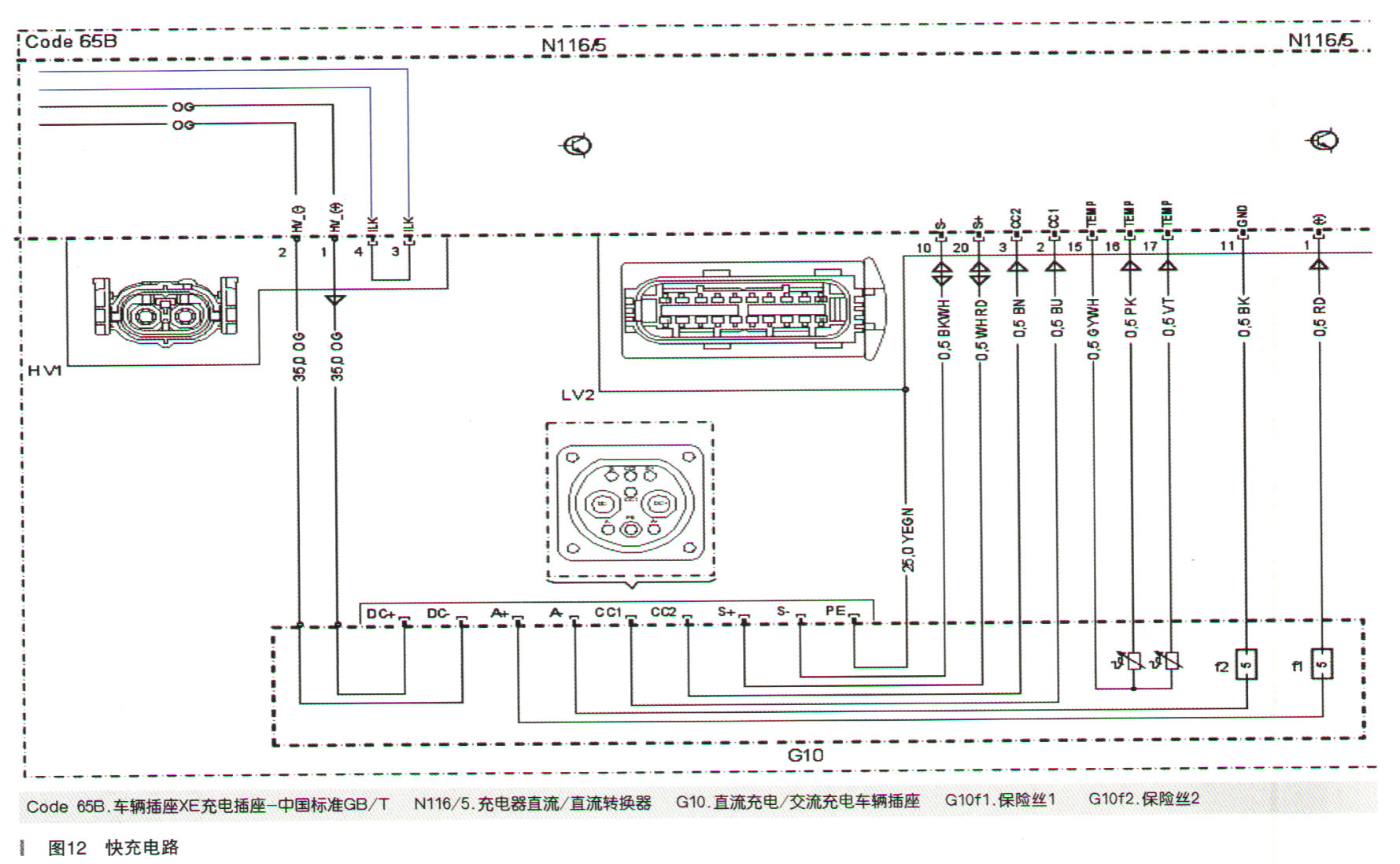

根据上述分析,将检查思路转移至直流充电器及其线束上。在WIS中查找直流充电器至快充口的电路(如图12所示),得知除了两条高压充电线之外,还有若干条低压导线,高压线束横截面积较大且绝缘层厚,沿着其走向观察线束表面,无任何损坏痕迹,排除高压线束故障的可能。接下来检查低压线,逐根导线测量是否短路或断路,结果发现G 10f1已烧断(如图13所示)。
测量保险丝上下游的线路,没有短路;更换保险丝后测试,快充正常。再次试车,并在公司外的公共充电站充电,结果车辆行驶正常,快慢充也都正常。
