奔驰EQC400行驶中高压蓄电池报警检修
来源:汽车维修技师  作者:佚名  2021-12-24 06:32:29

     一辆行驶里程约1.5万km、配置前后双电机、四轮驱动系统的2019年奔驰EQC400。客户反映:该车行驶中仪表突然报警,并且前部有嗡嗡异响,启动无异常。

    故障诊断:接车后,验证故障现象,启动车辆,仪表有高压蓄电池报警,如图1所示。

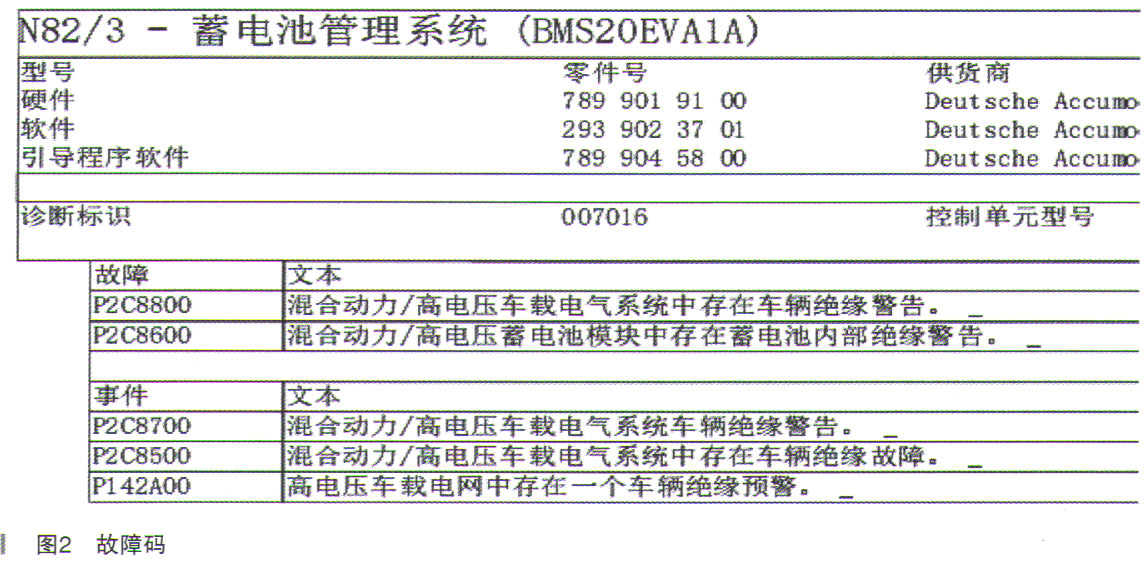

    连接诊断仪对电控系统进行快速测试,有相关故障码如图2所示。

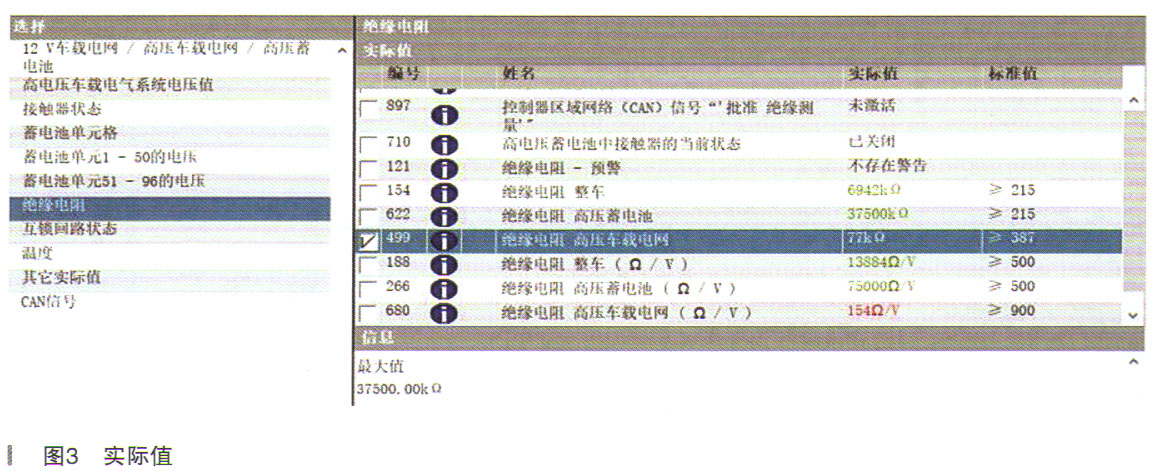

    分析故障码有很明显的指向,说明车辆的绝缘系统出现了问题。这是一个常见的纯电动车经常出现的问题,检查实际值也发现了问题,其实际值如图3所示。
    由于是新车型我们还是一起来学习一下奔驰纯电EQC车型的一些功能原理,这样我们才能很好地诊断故障。
    奔驰EQC是奔驰最新一代纯电动车型,配置的是前后异步电机、四轮驱动系统,配置80kWh的锉离子电池,可以交直流充电,交流充电最大可达7.4kW,直流充电最大可达110kW。奔驰EQC的高压部件图的分布,如图4所示。
    图中的N83/11是交流充电控制单元,N116/5是直流充电控制单元,N129/1是后部驱动电机,N129/2是前部驱动电机,N33/4、N33/5分别是车内加热器和高压蓄电池的加热器,N83/1是直流/直流转换器(把高压电转换为低压电)。
    奔驰EQC纯电动车型的绝缘电阻监测都是围绕着高压部件进行的,高压部件包括高压控制单元、高压线路。绝缘电阻由高压蓄电池的管理控制单元进行监控,当电阻值100~500Ω/V时发出黄色信息以作警告,当电阻值小于100Ω/V时车辆发出红色警告,关闭点火开关后,车辆无法启动,黄色的警告灯可以启动车辆,以上数字是经过换算过来的,与车辆的最高电压有关。
