奔驰EQC400行驶中高压蓄电池报警检修
来源:汽车维修技师  作者:佚名  2021-12-24 06:32:29

    大致了解了EQC的高压系统结构,接下来开始诊断,这个故障是一个单一故障,可以按照故障码一步步地进行,故障码导向如图5所示。
    导向的意思是分别检查高压部件的绝缘电阻,从导向测试可以看出部件几乎就是EQC的高压部件,绝缘电阻的测量是有一定的固定方法的,那就是分割排除法,具体到这款车就是以蓄电池控制单元为中心测量法。为什么以蓄电池为中心呢?因为蓄电池连接了各种高压部件,好分割。蓄电池的电路图如图6所示。
    图中的F34/6就是前部的高压电保险丝分配盒,里面连接了空调压缩机、前部的两个加热器、直流/直流转换器,其电路图如图7所示。

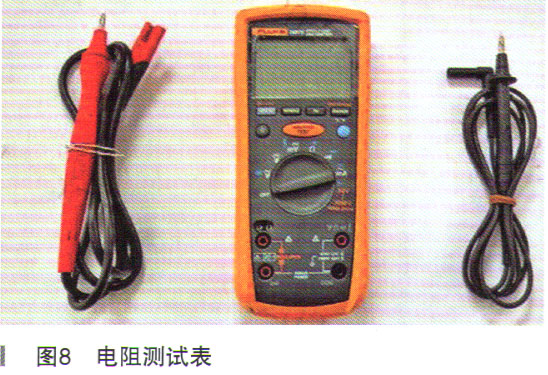

    所以只需要在高压蓄电池插头处测量F34/6的绝缘电阻就可以了。测量绝缘电阻还有专门的工具,那就是绝缘电阻测试表(如图8所示)。
    测量高压电绝缘电阻的万用表必须能产生500V的电压,这样才能测量其绝缘电阻。并且测量的时候,还有专门的规定,高压线有两根,分为正负极,在高压部件内形成回路,测量绝缘电阻时,一支表笔连接车身接地,另一只表笔连接到高压部件的正极端测量,之后,负极的测量如出一辙。但是不能在高压部件正负极之间测量绝缘电阻,因为会引起短路,损坏部件。
    测量发现前轴电机的绝缘电阻为0.1 MΩ,不正常。一般要大于1MΩ。其余高压部件绝缘电阻正常。更换前轴电机,车辆恢复正常。
    故陈总结:此案例有两个收获,一个是EQC高压部件的布置结构形式,第二个是绝缘电阻的测量方法。纯电动车型报故障都有一定的规律可行,只要弄懂了诊断故障都比较容易。
