（6）识读信号系统
    1）先找转信号灯、制动信号灯和喇叭等。
    2）信号装置属于随时可能使用的短暂工作的电器，因此都接在经常有电的接线柱上，
且仅受一个开关控制，以免影响信号的发出。
    3）闪光继电器的种类很多，在电路中一般均采用串联接法。
   （7）识读电控系统
    1）对于应用电控系统较多的轿车，应将其电控系统划分为若干子系统分别识读。
    2）最常用的电控系统：燃油喷射电控系统、微机控制点火系统、自动变速电控系统、防抱死制动控制系统、动力转向电控系统、悬架电控系统、巡航电控系统、安全气囊电控系统、空调电控系统等。
    （8）识读辅助装置控制系统
    1）近年来生产的轿车车身辅助装置越来越多，如排气制动电控系统、空调、暖风、除霜等。查找辅助电器电路首先需熟悉其图形符号、功能、有关的控制开关，然后按照从电源、熔断器、控制开关到用电器的顺序进行。
    2）有的辅助电路，为了减少总开关的电流，设置了若干继电器，其触点的闭合可能被另一个开关和控制电路所控制（参见“识读整车电路图”的基本方法之6）。
    3．电路识图案例
    【案例5-1】某轿车电源、起动电路原理图识图案例

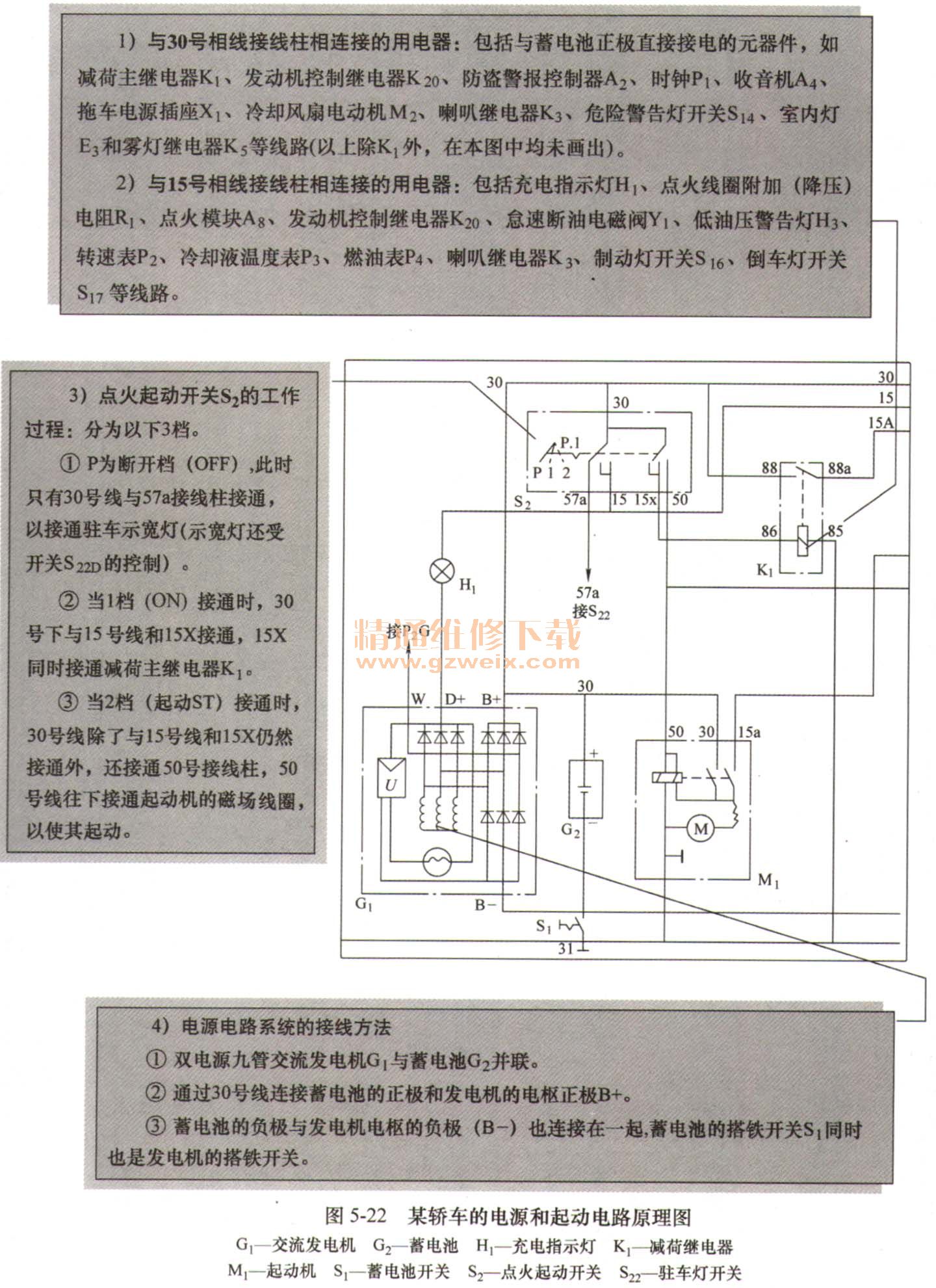

    下面以某轿车电源、起动电路原理图（图5-22）为例，具体介绍电路图读图的基本方法。
