电路连接图的作用与特点
    1）它是一种介于电路原理图和线束图之间的一种电路图。它既能表达电路连接关系，又能表达电路的工作原理。其主要作用是用来指导电器和线束的装配。
    2）其特点是重点表达电器的每一个接线柱、继电器的每一个插脚以及中央控制盒的每一个端子等与线束的每一个插接器的插脚间的连接关系。
    4．线束图和主线束布置图
    图5-19为东风EQ1090型汽车的电路线束图。

    线束图的作用与特点
    1）整车线束图用来指导制造厂总装线和修理厂进行电器的配线、连接、装配和检修。一套完整的线束图包括发动机线束图、仪表板线束图、车身线束图和空调线束图等。
    2）其特点是它主要表明线束各用电器的连接部位、接线柱的标记、线头、插接器（连接器）的形状及位置等。它是人们在汽车上能够实际接触到的汽车电路图。它仅将露在线束外部的线头与插接器进行详细地编号或用字母标记，是一种突出装配记号的电路表现形式。因此非常便于配线、安装、检测和维修。

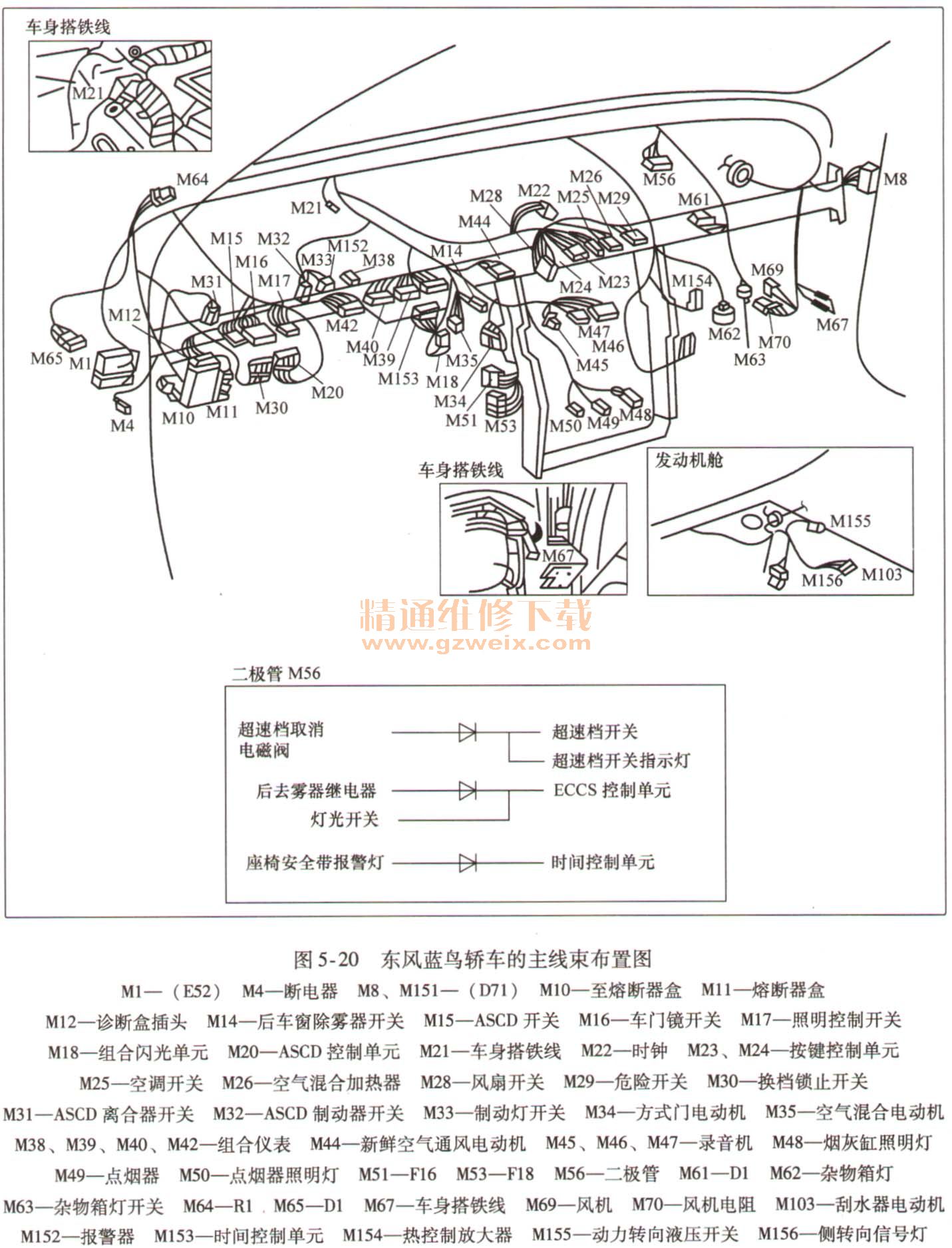

    图5-20为东风蓝鸟轿车的主线束布置图。

    5.汽车电器元件安装位置图
    图5-21为丰田凯美瑞轿车发动机电控系统的元件安装位置图。

    电器元件安装位置图的作用
    1）元件安装位置图是为了方便维修和故障排除而专门绘制的一种辅助电器用图。
    2）由于现代汽车电气系统越来越复杂，且元器件比较隐藏，常给维修与排除故障造成较大的困难。因此，在某些情况下，绘制出元件安装位置图可以提供很大的方便。
