【案例5-6】某汽车前照灯故障诊断案例

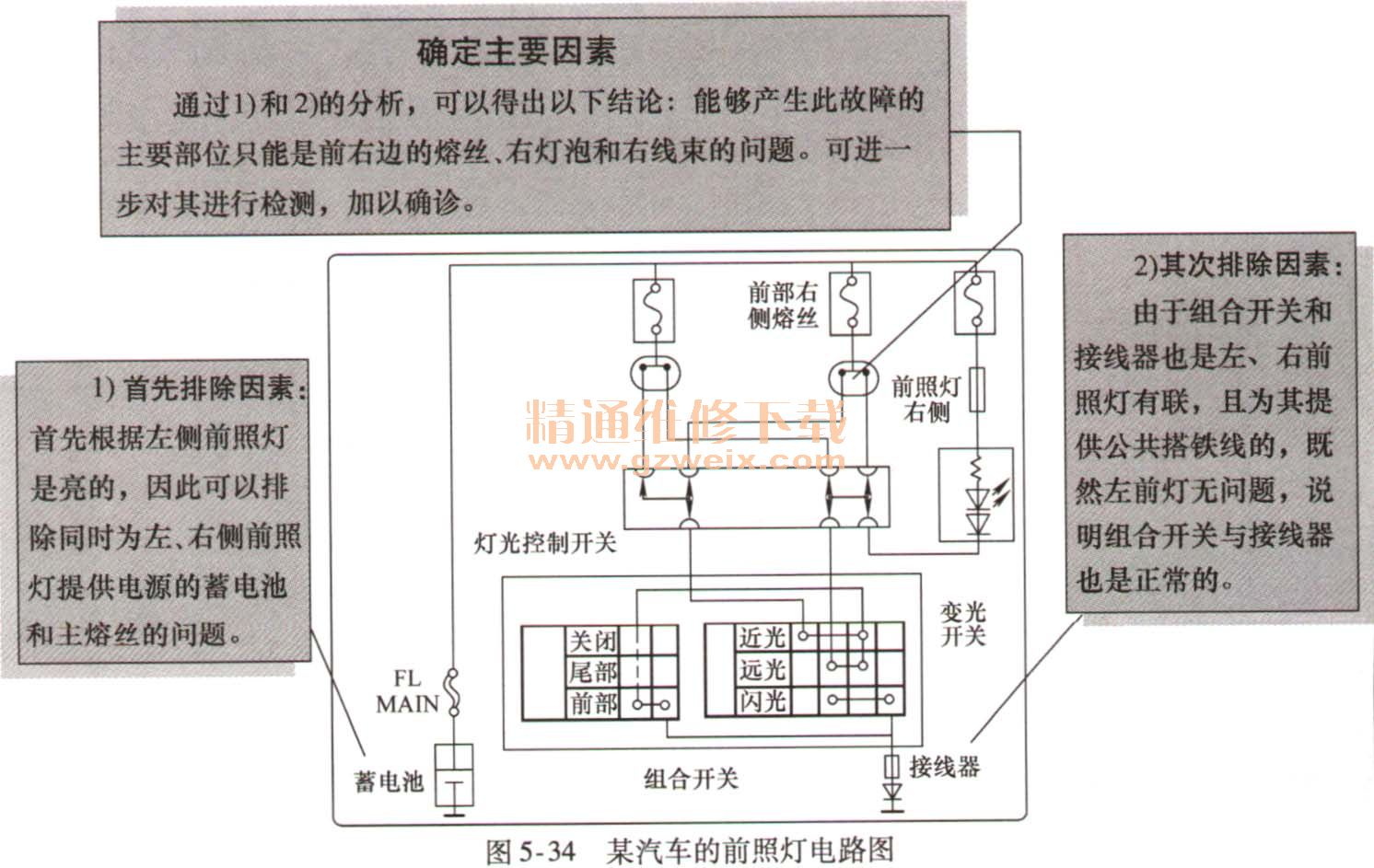

    为诊断某汽车前照灯故障，根据故障现象，利用该车前照灯电路图（图5-34）进行故障原因的分析如下。

    1．故障现象
    某汽车右测前照灯的近光和远光都不亮。
    2．故障原因分析及诊断过程
    （1）故障原因分析
    根据图5-34，影响该车右测前照灯的近光和远光都不亮的可能因素有蓄电池、主熔丝FL MAIN、前部右测熔丝、前照灯右测灯泡、组合开关、集线器以及线束等。
    （2）诊断过程
    前照灯故障诊断过程详见图5-34。
    确定主要因素
    通过1）和2）的分析，可以得出以下结论：能够产生此故障的主要部位只能是前右边的熔丝、右灯泡和右线束的问题。可进一步对其进行检测，加以确诊。
    1）首先排除因素：首先根据左测前照灯是亮的，因此可以排除同时为左、右测前照灯提供电源的蓄电池和主熔丝的问题。
    2）其次排除因素：由于组合开关和接线器也是左、右前照灯有联，且为其提供公共搭铁线的，既然左前灯无问题，说明组合开关与接线器也是正常的。
