2．丰田车系电路识图分析实例
    丰田威驰汽车电源电路是内装式集成电路调节器（蓄电池电压检测）的整体式交流发电机，其与外部的连接如图5-30图注所示。

    整体式交流发电机与外部的连接
    1）发电机B插接器：有三个端子。
    ①号端子L从点火开关IG2开始，连接组合仪表上的充电指示灯，控制充电指示灯的亮与灭。
    ②号端子IG从点火开关IG1开始，经10A熔断器，给集成电路电压调节器提供工作电压。
    ③号端子S经7.5A和60A熔断器，检测蓄电池的端电压。
    2）发电机A插接器：是交流发电机的输出端子，并经过100A的熔断器，给其他用电设备供电和给蓄电池充电。
   【案例5-5】桑塔纳2000GSi型轿车发动机ECU线路的检测
  （1）桑塔纳2000GSi型轿车发动机ECU的结构特点
    桑塔纳2000GSi型轿车发动机电控单元J220的外形与接线端子排列如图5-31所示。

    桑塔纳桑塔纳2000GSi型轿车发动机电控单元J220的结构特点
    1）电控单元J220的线束插座上有80个接线端子（其中，有效端子为36个，其余为备用端子），采用一个52端子线束插头和一个28端子线束插头与电源传感器和执行器相连接。
    2）电控单元各接线端子所连接的零部件名称及其位置见表5-5。

    （2）桑塔纳2000 GSi型轿车发动机ECU线路的检测方法
    桑塔纳2000GSi型轿车M3. 8. 2型发动机电控系统电路故障的检测可参考以下资料进行：

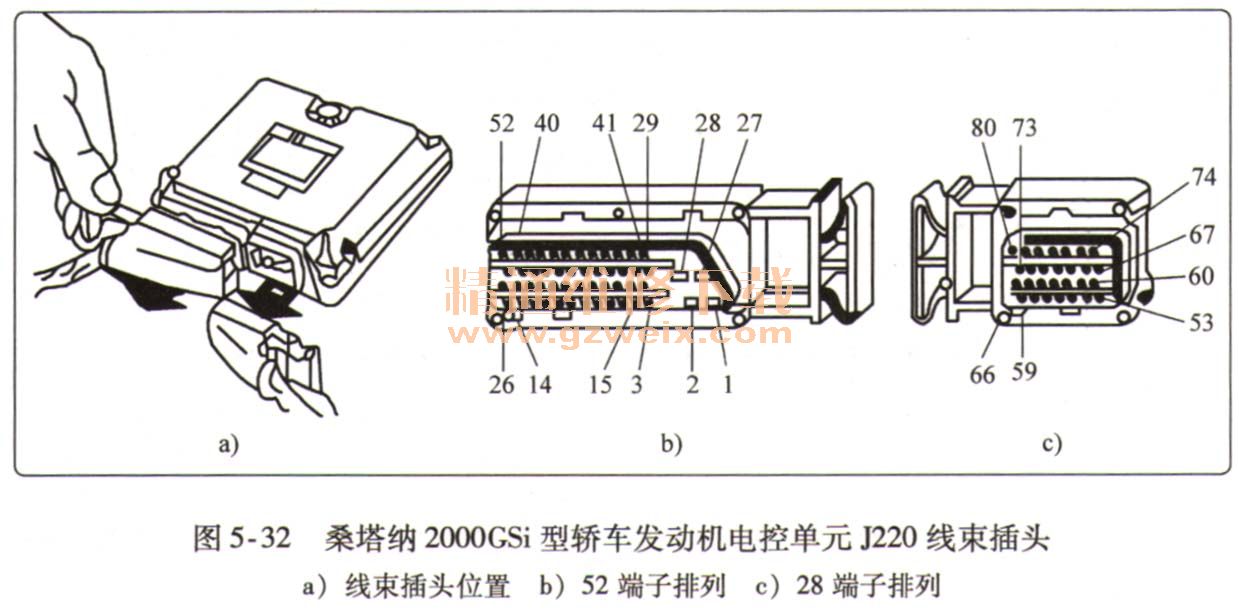

    ①图5-32桑塔纳2000GSi型轿车发动机电控单元J220线束插头。

    ②图5-33桑塔纳2000GSi型轿车发动机控制系统电路图。

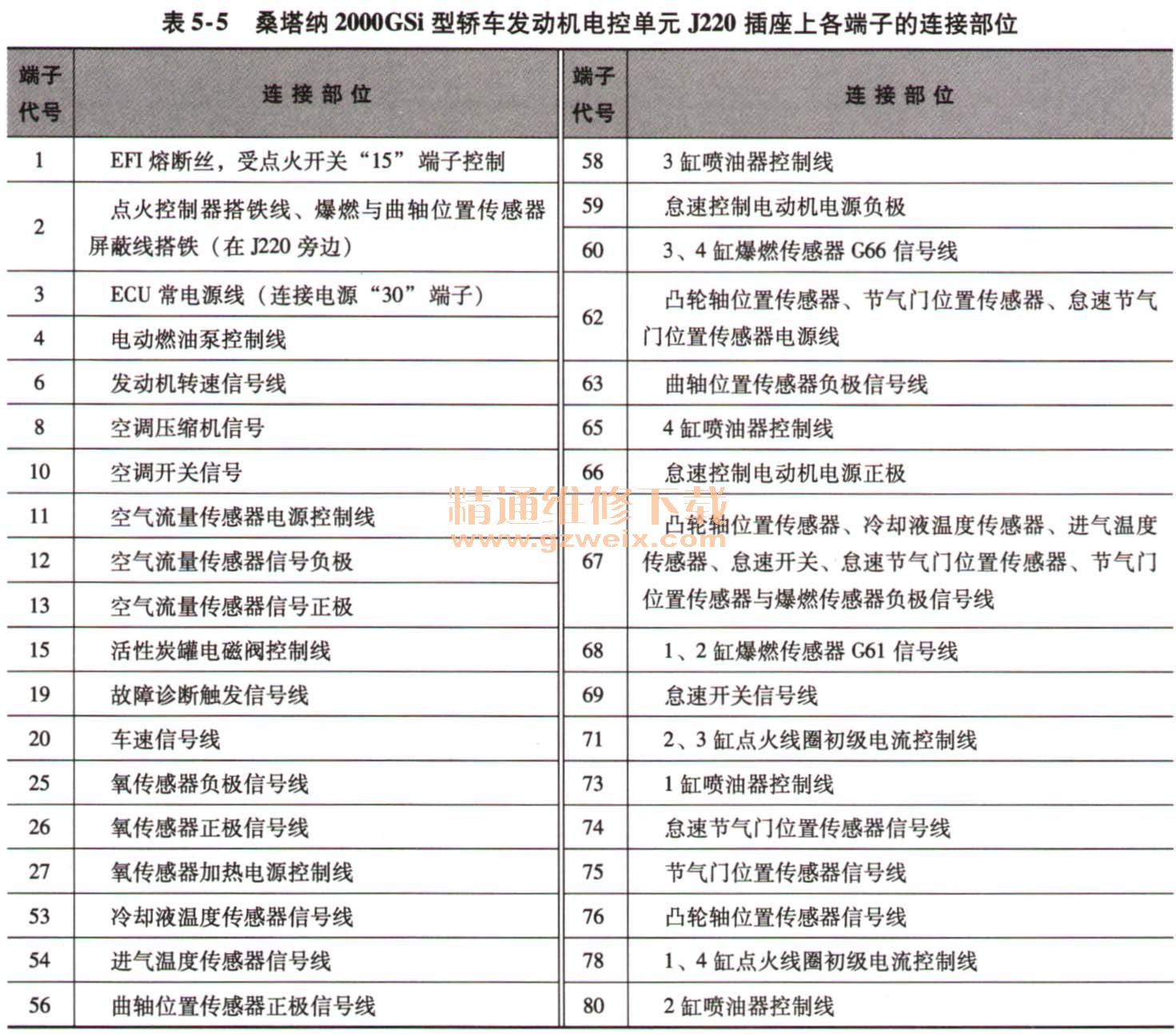

    ③表5-5桑塔纳2000GSi型轿车发动机电控单元J220插座上各端子的连接部位。

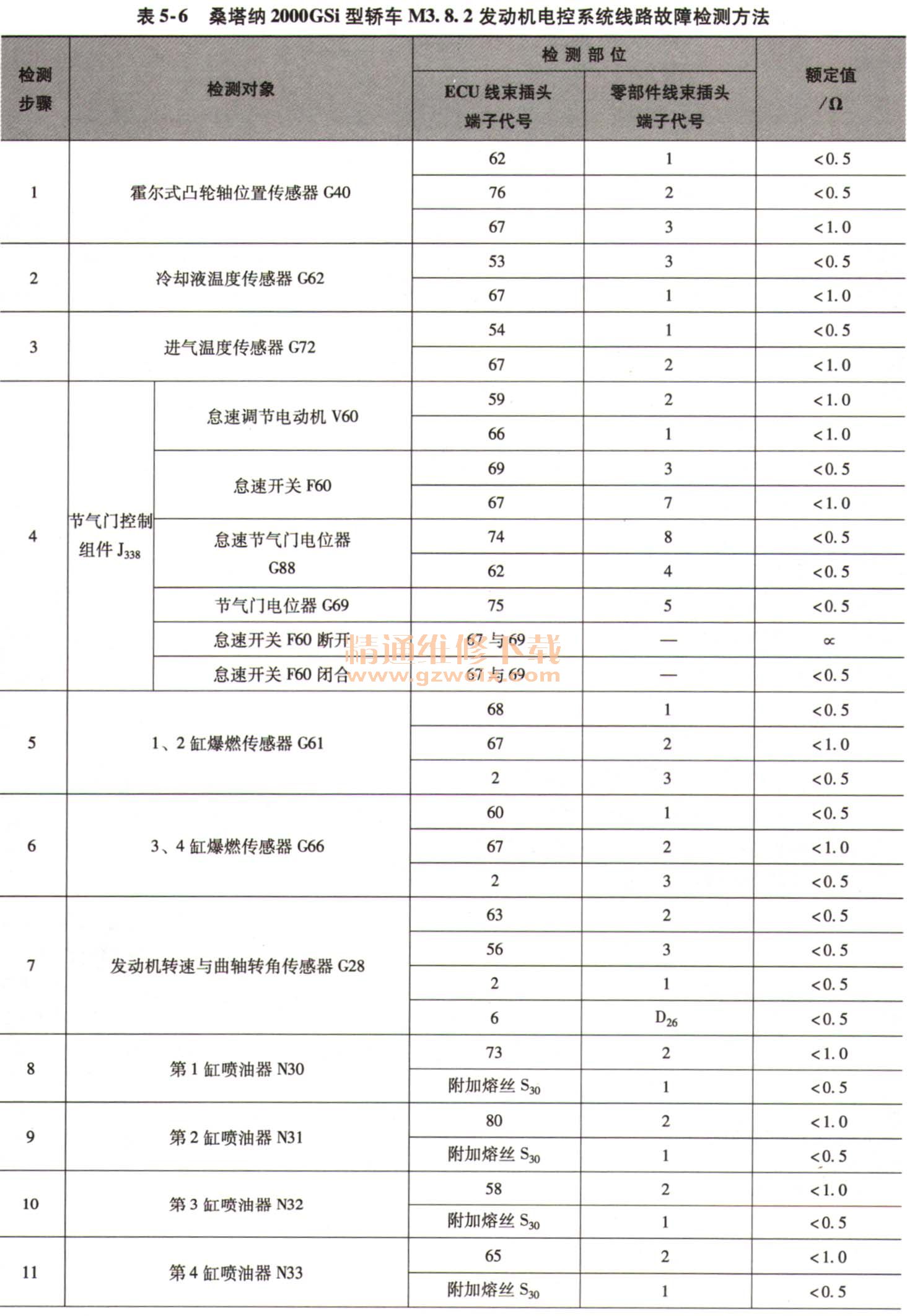

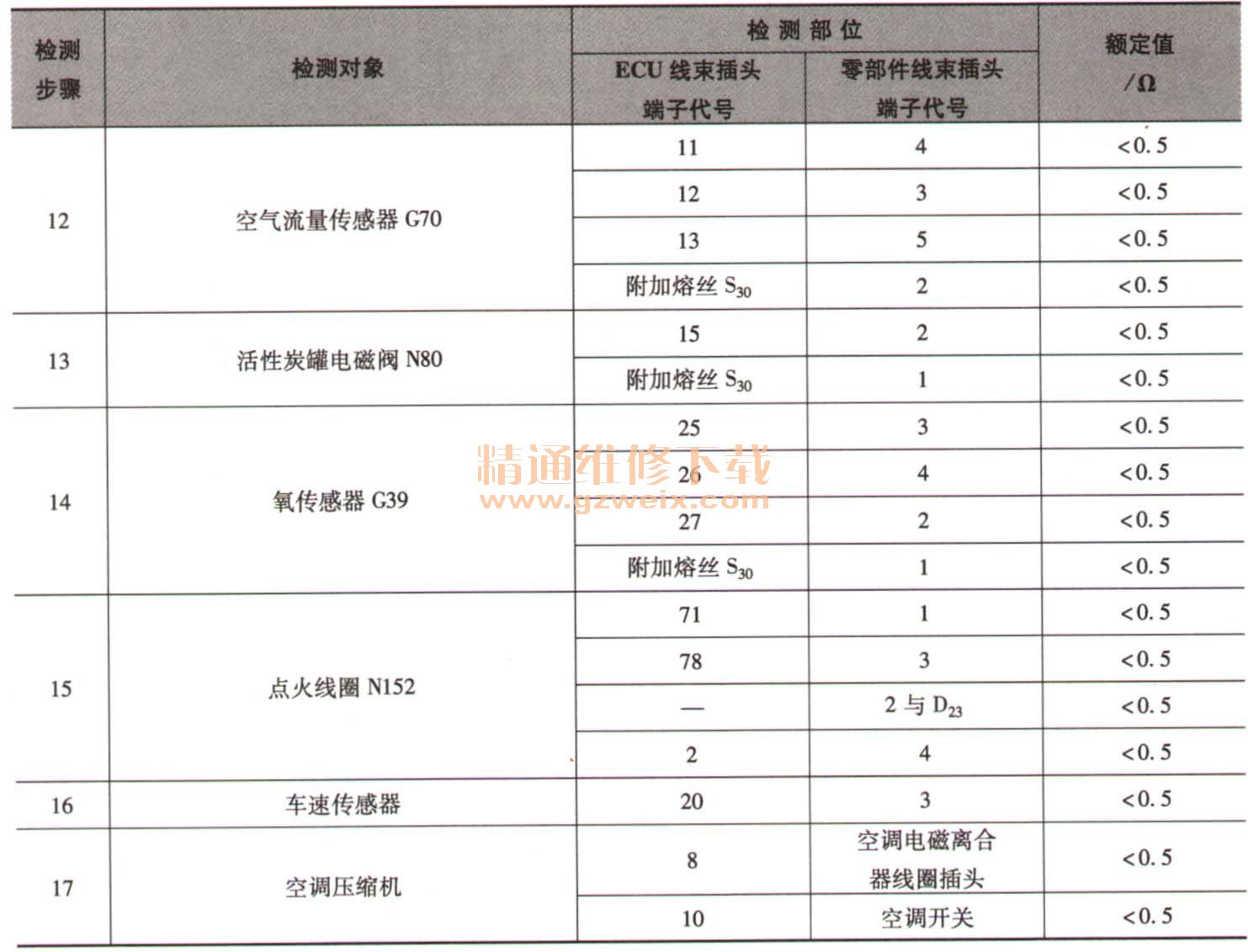

    ④表5-6桑塔纳2000GSi型轿车M3. 8. 2发动机电控系统线路故障检测方法。


    检测时，先断开点火开关，拔下电控单元J220线束插头和被检测的传感器或执行元件
线束插头，用万用表电阻OHM x 20052档来测量导线的电阻值，应当符合表5-6之规定。
    例如表5-6中端子代号“D26”中的字母“D”表示中央继电器盒上的代号为D的线束插座，而数字“26”则表示该线束插座上的第26号端子，其余的端子代号依此类推。
