（二）利用解码器进行自诊断测试
   1993年以前生产的部分轿车（如三菱、现代、猎豹等）可以采用解码器（俗称调码器）进行自诊断测试，其方法与利用“跨接线”的方法基本相同。即将解码器诊断插座上的某两个指定的接线端子进行跨接，即可触发自诊断系统来读取故障码。所不同的仅仅在于是由解码器取代组合仪表上的故障警告灯来显示故障码。
 （三）利用故障检测仪进行自诊断测试
下面以V. A. G1551和V. A. G1552为例说明其进行故障自诊断测试的方法。

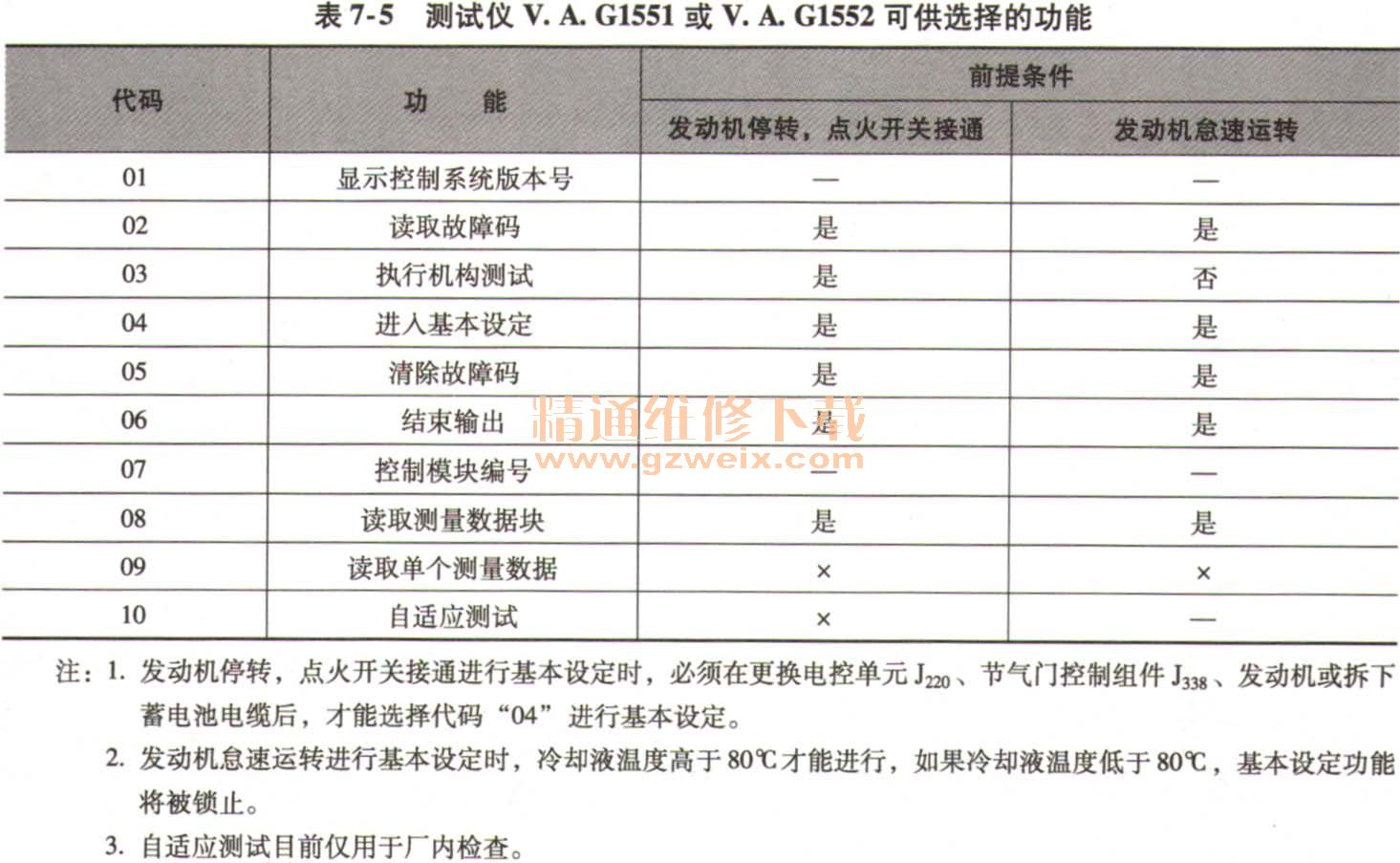

   【案例7-3】利用英文版V. A. G1551测试仪对桑塔纳2000GSi进行故障自诊断测试测试仪V. A. G1551或V. A. G1552可供选择的功能见表7-5。

    1．读取故障码
    使用故障诊断仪测试时，蓄电池电压必须高于11. 5V；燃油喷射熔丝正常；发动机和变速器上的搭铁线连接可靠。读取故障码的程序如下。
    1）起动发动机进行至少220s试车，以满足下列条件：
    ①发动机必须在冷却液温度高于70℃情况下至少运转174s。
    ②发动机至少高速运转6s。
    ③发动机运转210s后至少再怠速运转10s。
    ④发动机运转的转速至少有一次超过2200r/min。

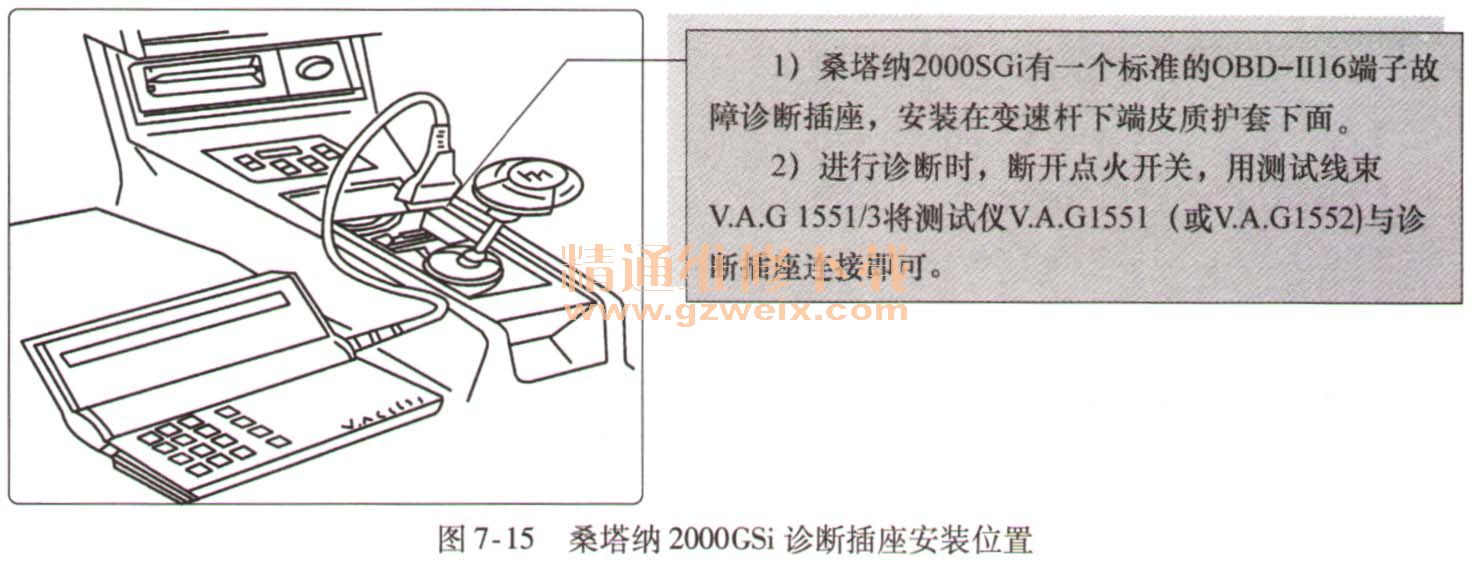

    2）连接故障诊断仪：方法如图7-15所示。

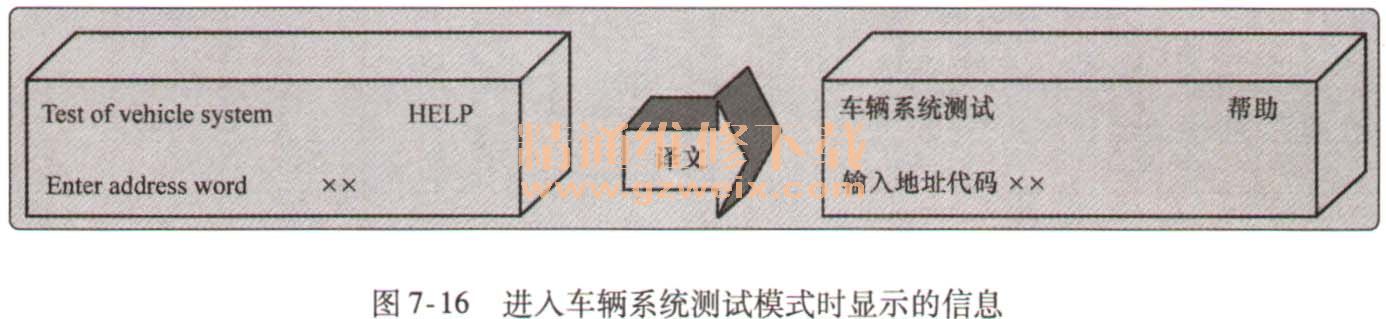

    3）接通电源进入诊断测试程序：此时显示的信息如图7-16所示。

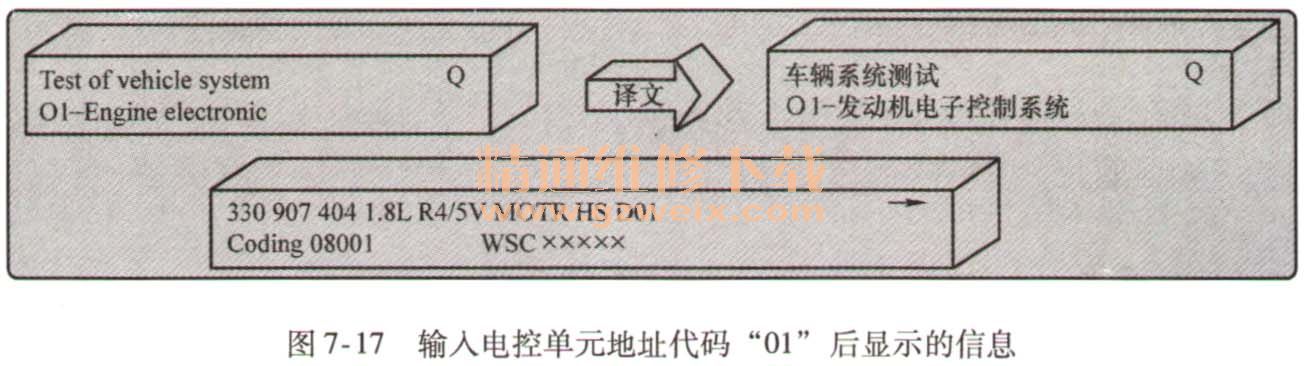

    4）输入“发动机控制系统地址指令”：输人“01”，并单击“Q”键确认，显示如图7-17所示内容。330 907 404----电控单元零件编号；1. 8L----发动机排量；R4/5 V----直列4缸5气门发动机；MOTR----燃油喷射系统名称（MOTRONIC）；HS----手动变速器；D01----电控单元软件代码（程序编号）；Coding 08001----电控单元编码；WSCx x x x x----服务站代码。

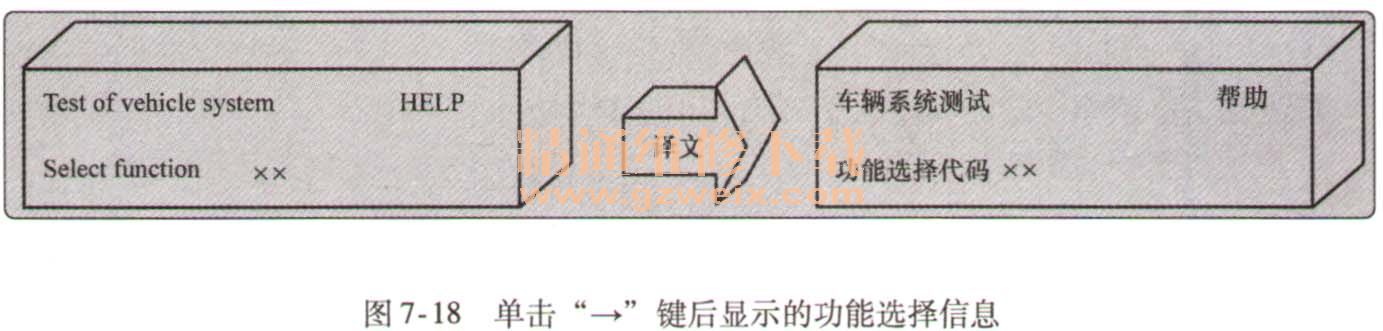

    5）单击“→”键，直到屏幕显示输入“功能选择代码”：如图7-18所示。

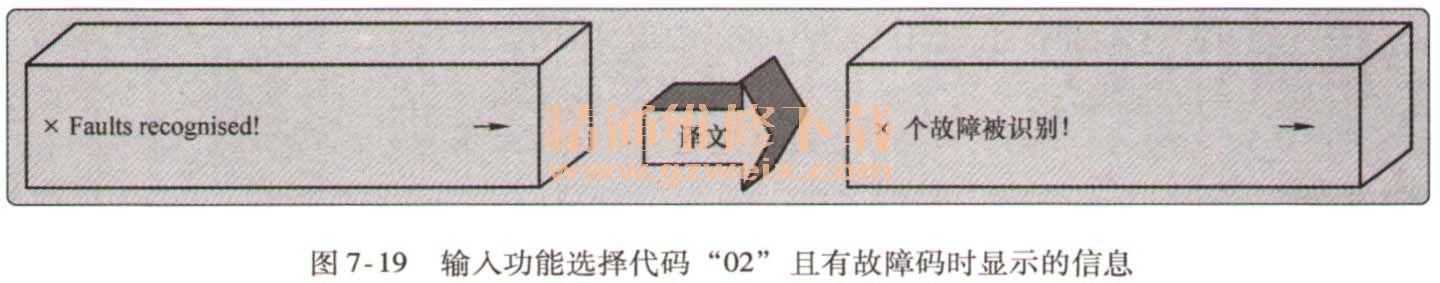

    6）输入（读取故障码）功能选择代码：输入“02”，并单击“Q”键确认，屏幕显示如图7-19（有故障时显示故障数量）和图7-20（无故障时显示“没有故障被识别”）所示。



    1）桑塔纳2000SGi有一个标准的OBD-ll16端子故障诊断插座，安装在变速杆下端皮质护套下面。
    2）进行诊断时，断开点火开关，用测试线束V.A.G1551/3将测试仪V.A.G1551（或V.A.G1552）与诊断插座连接即可。

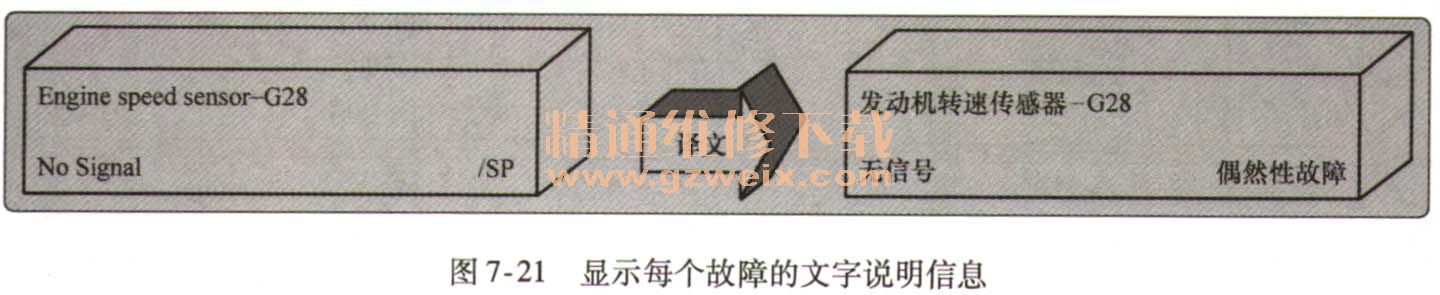

    7）单击“→”键继续运行：每个故障的文字说明将单独显示在屏幕上，如图7-21所示。

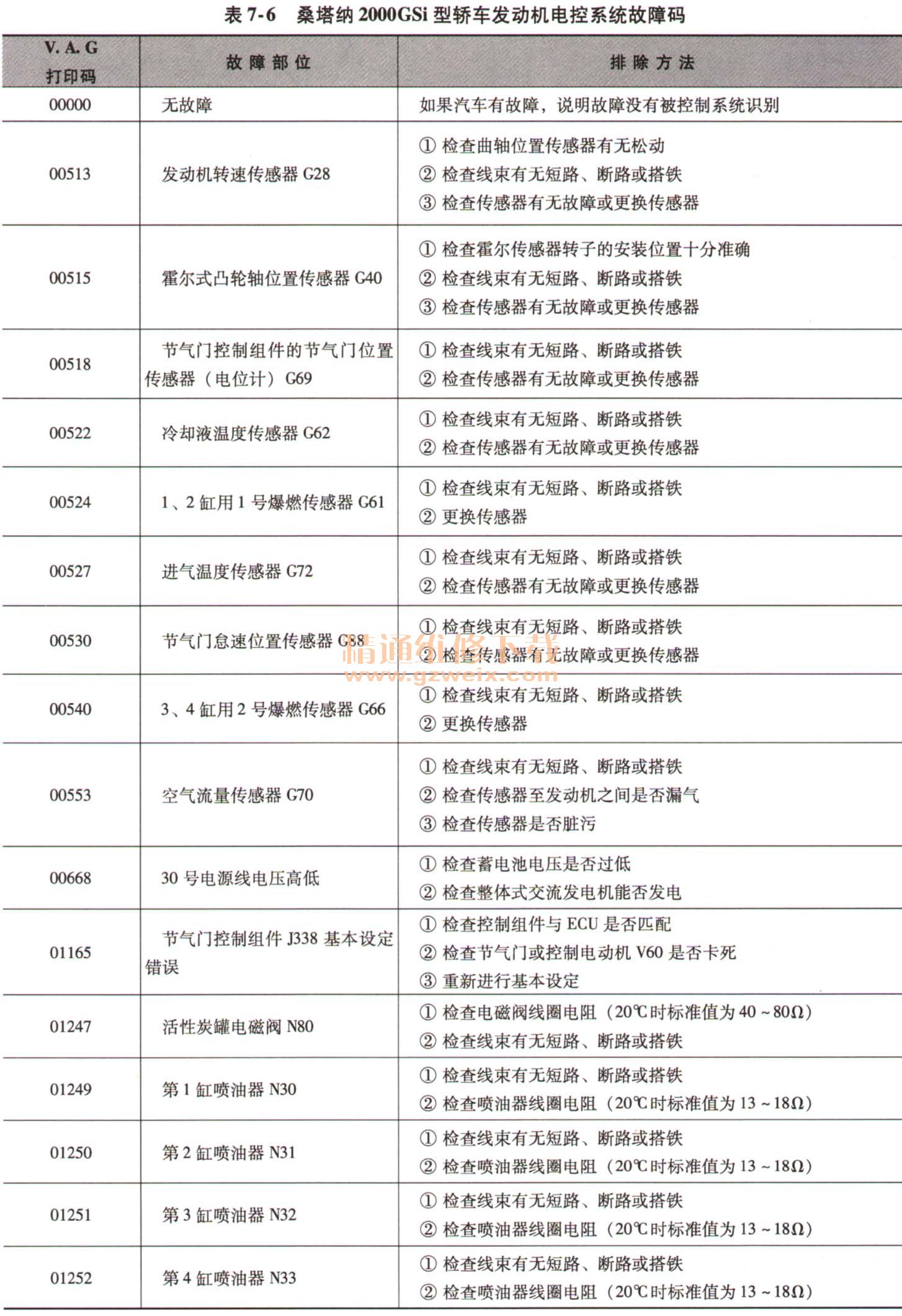

    若使用V. A. G1551型测试仪，且单击“Print”键接通打印机（“Print”键上的指示灯将发亮），将打印出一个或多个故障码及其文字说明。桑塔纳2000GSi型轿车发动机电控系统故障码见表7-6。

    2．清除故障码
    利用V. A. G1551（或V. A. G1552）型测试仪，清除故障码的程序如下：

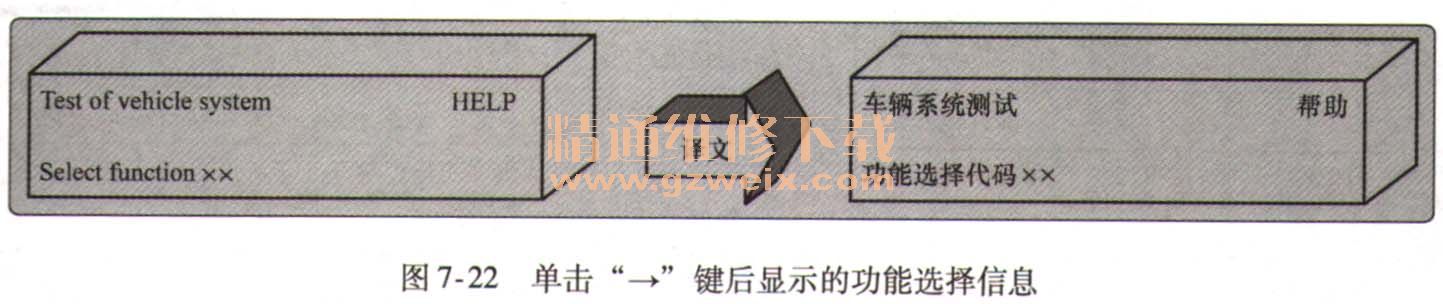

    1）按照读取故障码操作程序1）~5）进入诊断测试“功能选择”，如图7-22所示，输人“02”，并单击“Q”键确认。

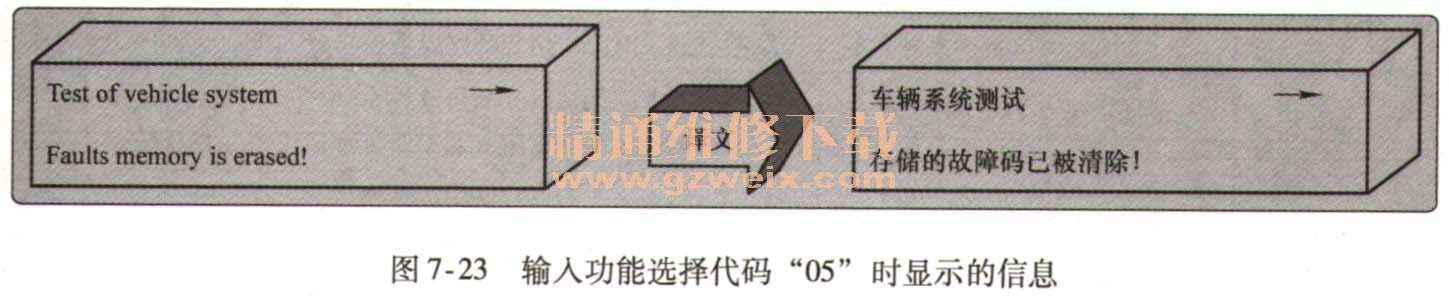

    2）单击“→”键，直到屏幕显示出所有的故障码，并显示输入“功能选择代码”时，输入“清除故障码”的功能选择代码“05”，并单击“Q”键确认。屏幕显示如图7~23所示。

    3）单击“→”键，直到故障码被清除，并在屏幕上显示输入“功能选择代码”时，输入“结束输出”功能选择代码“06”，并单击“Q”键确认。
    4）重新试车并再次读取故障码，不得有故障码显示。
