(26)安装a轮轴、摇臂总成、凸轮轴密封件和皮带轮
前
①松开锁紧螺母和调整螺钉。
②将薄薄一层新的发动机机油涂抹到凸轮轴油封周围。

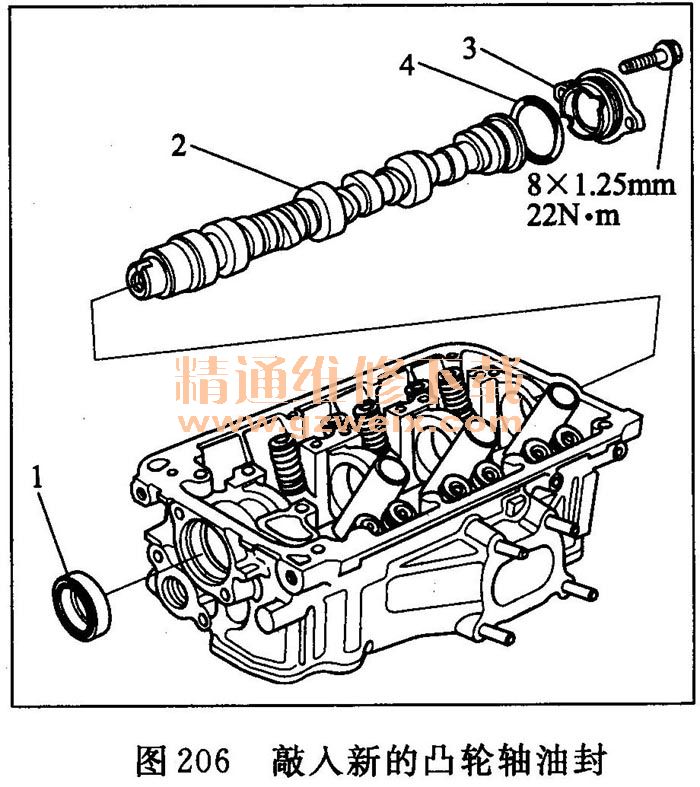

③将新的凸轮轴油封1轻轻地敲入汽缸盖中(见图206)。
·笔直地轻敲凸轮轴油封。
·将油封安装到汽缸盖表面以下0. 5~1.5mm处。
④将凸轮轴2插入汽缸盖中,然后安装凸轮轴止推盖3。务必使用新的O形圈4。将新的发动机机油涂抹到凸轮轴轴颈和凸轮凸角上。
⑤检查并确认油封唇口未变形。
⑥如果摇臂总成被拆解,重新组装摇臂总成。
⑦从摇臂轴支架和汽缸盖上清除所有的密封胶。

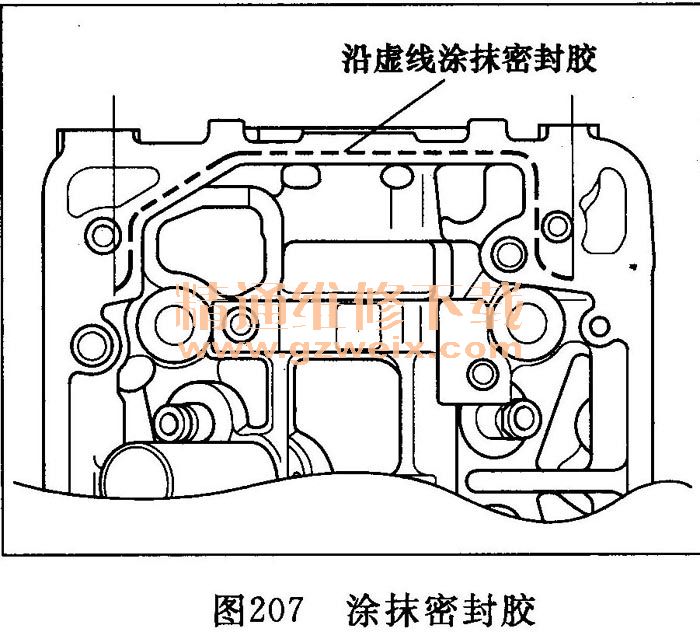

⑧在汽缸盖的摇臂轴托架接合面上涂抹密封胶(见图207)。
⑨将摇臂总成安装就位,并松弛地安装螺栓。确保摇臂正确地定位在气门杆上。
注意:加注发动机机油前,至少等待30min。
在安装摇臂总成后,至少3h内不要运行发动机。

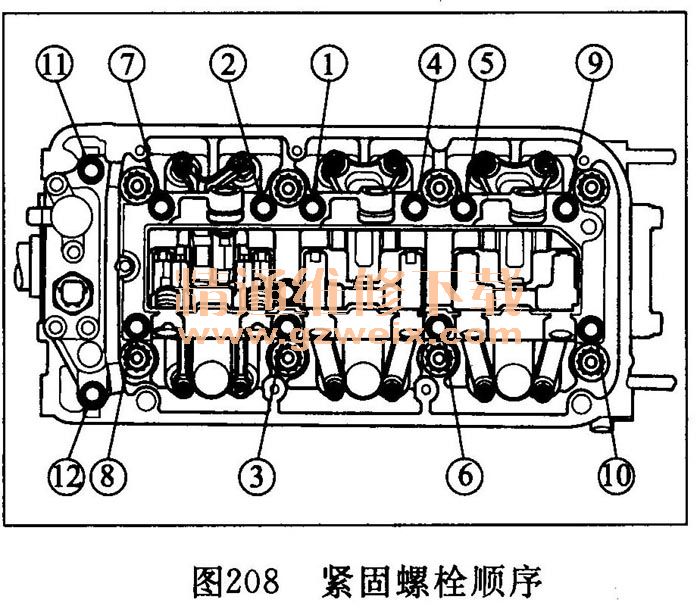

⑩按图3-208所示顺序,每次紧固每个螺栓两圈,以确保摇臂不卡在气门上(见图208)。
规定扭矩
8 X 1. 25mm:22N·m(2. 2kgf·m)

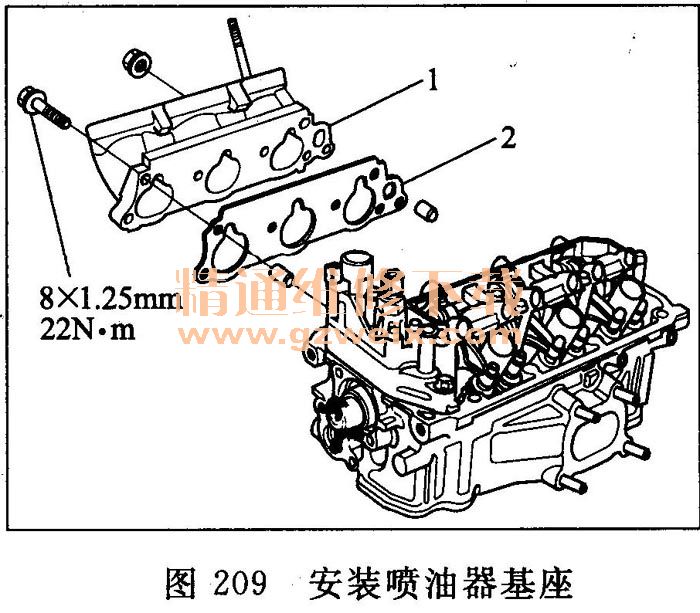

11安装喷油器基座1(见图209)。务必使用新的衬垫2。

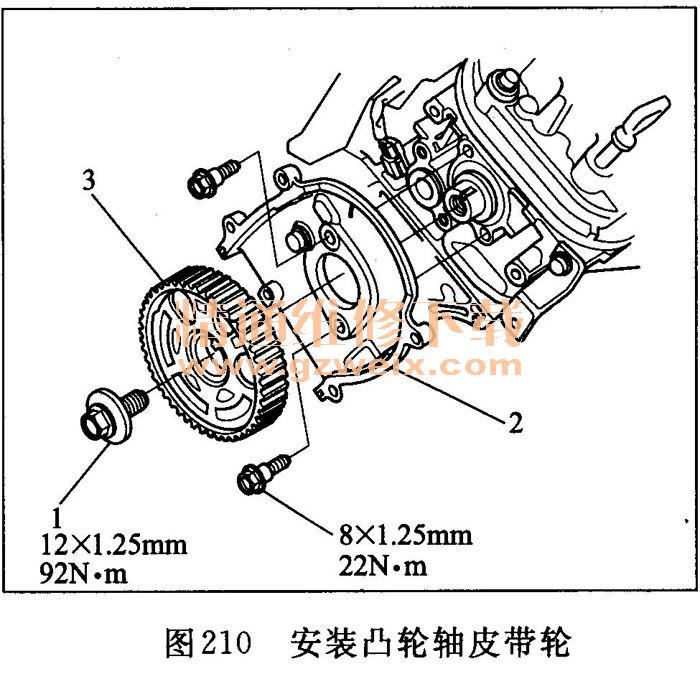

12将新的发动机机油涂抹到凸轮轴皮带轮安装螺栓1的螺纹上。安装后盖2,然后安装凸轮轴皮带轮3(见图210。
13用螺栓将它们紧固至发动机汽缸体前,将凸轮轴皮带轮设置到上止点(TDC)。
后
①松开锁紧螺母和调整螺钉。
②将薄薄一层新的发动机机油涂抹到凸轮轴油封周围。
③将新的凸轮轴油封1轻轻地敲入汽缸盖中(见图211)。
·笔直地轻敲凸轮轴油封。
·将油封安装到汽缸盖表面以下0.5~1. 5mm处。
④将凸轮轴2插入汽缸盖中,然后安装凸轮轴止推盖3。务必使用新的O形圈4。将新的发动机机油涂抹到凸轮轴轴颈和凸轮凸角上。
⑤检查并确认油封唇口未变形。
⑥如果摇臂总成被拆解,重新组装摇臂总成。
⑦从摇臂轴支架和汽缸盖上清除所有的密封胶。

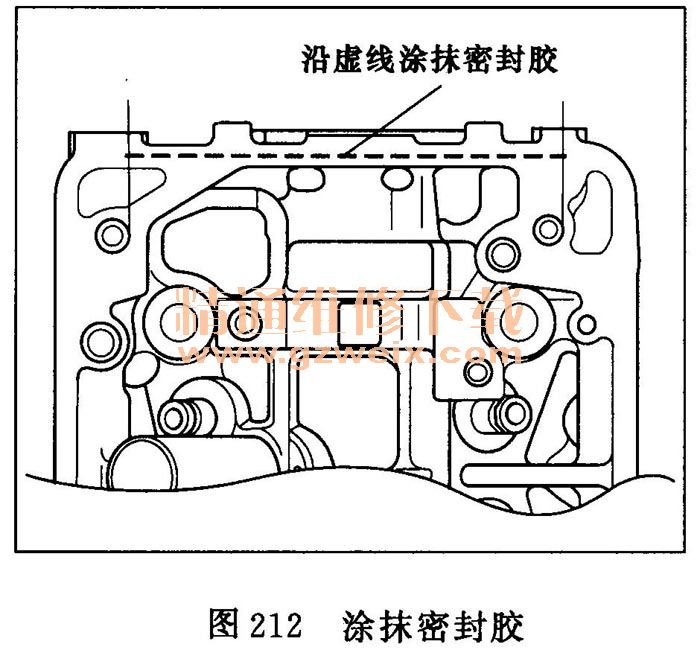

⑧在汽缸盖的摇臂轴托架接合面上涂抹密封胶(见图212)。
⑨将摇臂总成安装就位,并松弛地安装螺栓。确保摇臂正确地定位在气门杆上。

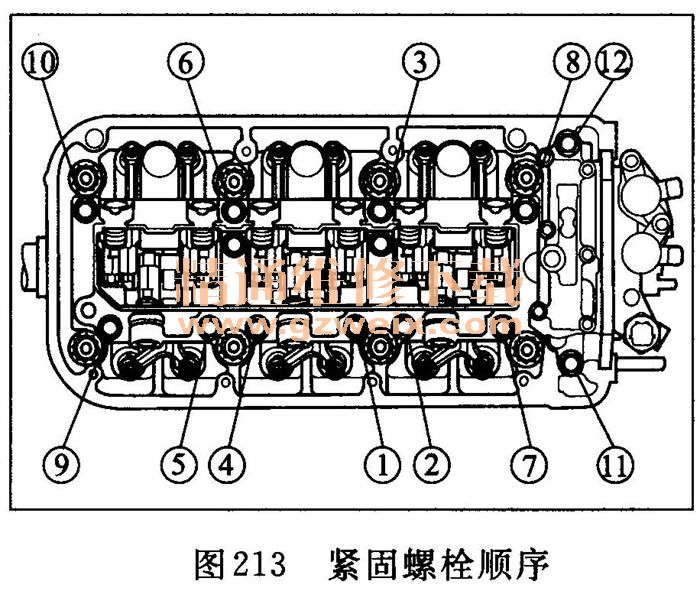

⑩按图213所示顺序,每次紧固每个螺栓两圈,以确保摇臂不卡在气门上。
规定扭矩
8X1.25mm:22N·m(2. 2kgf·m)

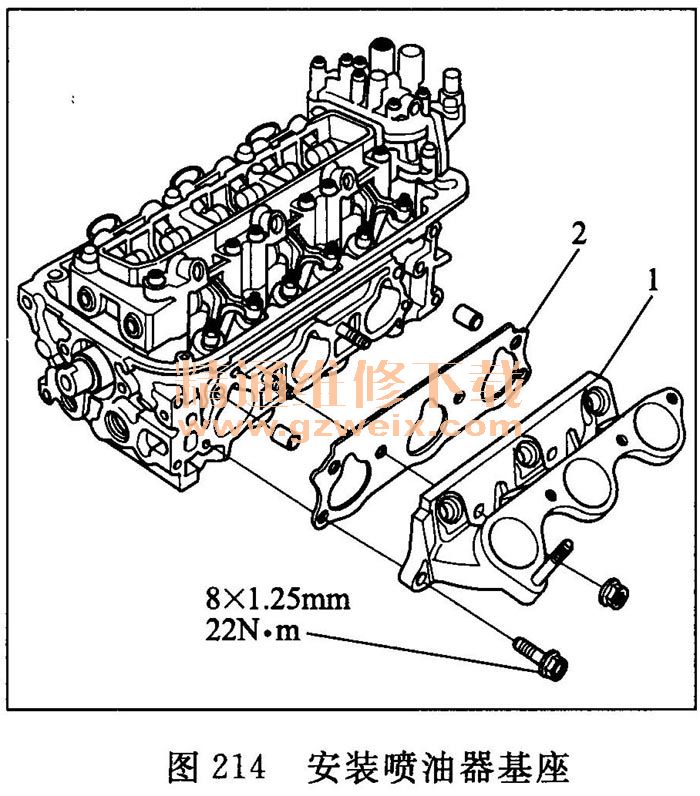

11安装喷油器基座1。务必使用新的衬垫2(见图214)。

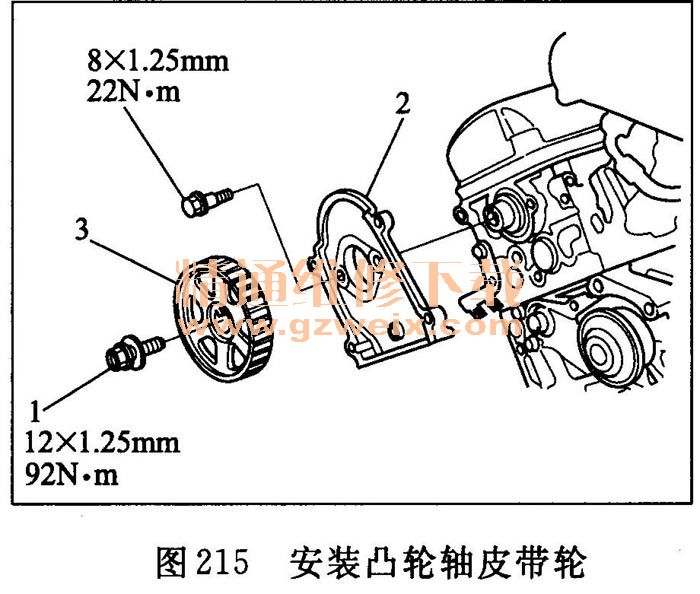

12将新的发动机机油涂抹到凸轮轴皮带轮安装螺栓1的螺纹上。安装后盖2,然后安装凸轮轴皮带轮3(见图215)。
13用螺栓将它们紧固至发动机汽缸体前,将凸轮轴皮带轮设置到上止点。
(27)安装汽缸盖
①清理汽缸盖和发动机汽缸体表面。
②清洁并安装机油控制节流孔1和新的O形圈2(见图216)。
③安装定位销3和新的汽缸盖衬垫4。
④清洁正时皮带轮、正时皮带导向板和上、下盖。

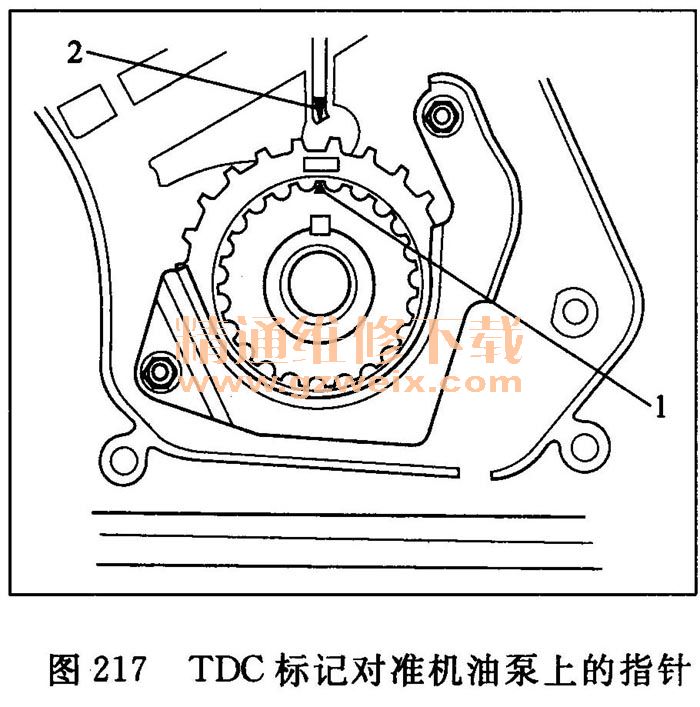

⑤通过将正时皮带驱动轮齿上的TDC标记1对准机油泵上的指针2,将正时皮带驱动轮设定到上止点(TDC)(见图217)。

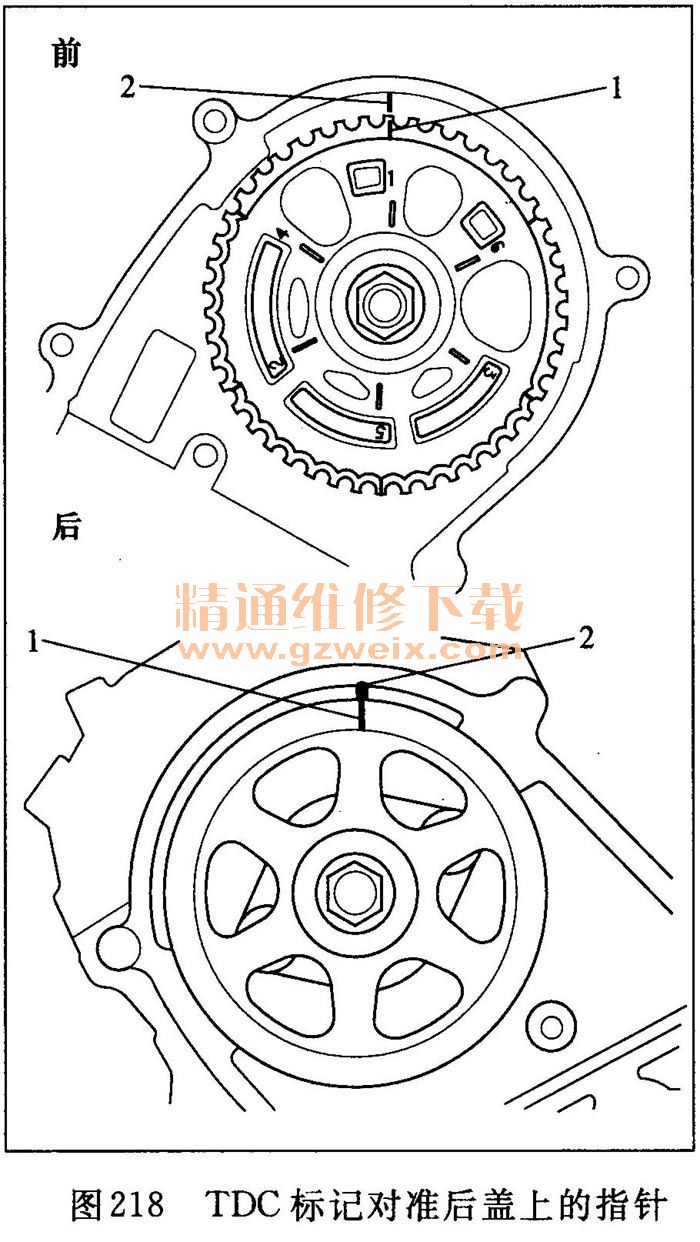

⑥通过将凸轮轴皮带轮上的TDC标记1对准后盖上的指针2,将凸轮轴皮带轮设定到TDC(见图218)。
⑦将汽缸盖安装到发动机汽缸体上。

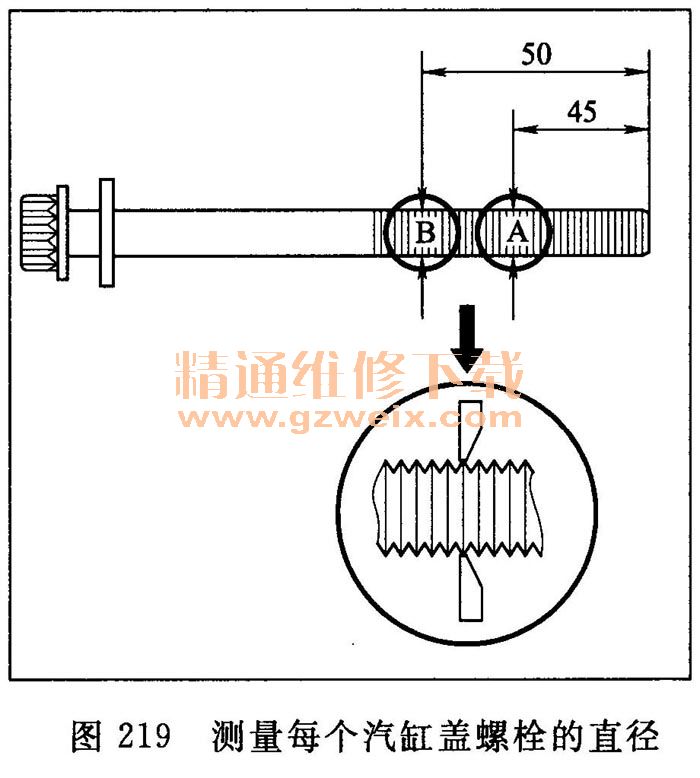

⑧在点A和点B处,测量每个汽缸盖螺栓的直径(见图219)。
⑨如果有一个直径小于10. 6mm,则更换汽缸盖螺栓。
⑩将新的发动机机油涂抹到所有汽缸盖螺栓的螺纹上和螺栓头的下面。

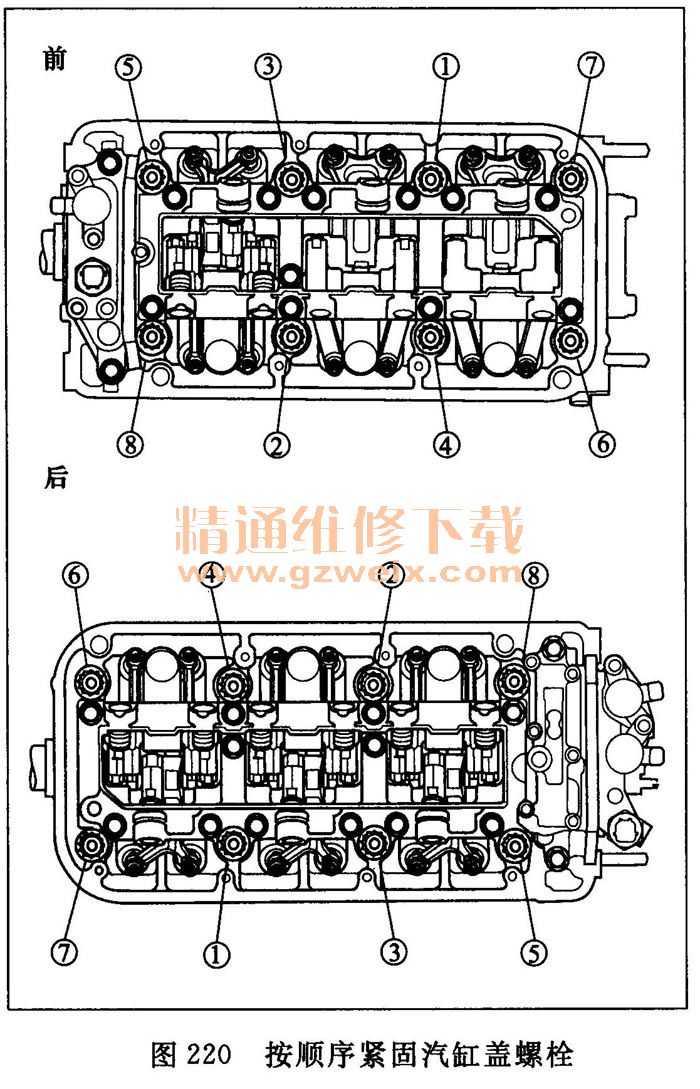

11按顺序紧固汽缸盖螺栓至30N " m(见图220)。
